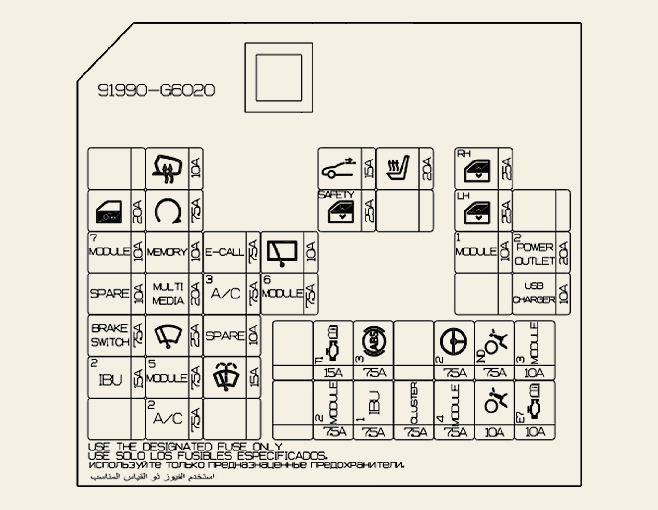

Zobrazovací panel audio, audio/video & navigace, nízkonapěťový stejnosměrný měnič DC-DC

Přístrojový panel, BCM (řídicí modul pro karosérii) / SLM (řídicí modul pro osvětlení a bezpečnostní pásy), řídicí jednotka klimatizace, MUT (testování více jednotek), osvětlení zrcátka ve sluneční cloně řidiče, osvětlení zavazadlového prostoru, stropní světlo/světlo ve stropním panelu, spínač elektrického ovládání vnějších zrcátek, fotočidlo, systém varování před kolizí v mrtvém úhlu

Západka a zámek dveří řidiče, relé odemknutí pátých dveří, relé zamykání/odemykání dveří

Elektrická zásuvka

Modul zabezpečení ovládání okna na straně řidiče

SSEM (Elektronický modul signálu zastavení)

BCM (řídicí modul pro karosérii), spínač výstražných světel

Zapalovač cigaret

Vyhřívání venkovních zrcátek, ECM (řídicí modul motoru) / PCM (řídicí modul hnací jednotky), řídicí jednotka klimatizace

-

Hlavní spínač ovládání oken, spínač elektrického ovládání okna spolujezdce

Řídicí modul sedadel řidiče/spolujezdce

Relé světel pro denní svícení

[Modely bez systému bezklíčového vstupu] spínač spojky, ECM (řídicí jednotka motoru), řídící jednotka chytrého klíče, svorkovnice motorového prostoru (spouštěcí relé), blokovací spínač [modely se systémem bezklíčového vstupu] relé zabezpečovacího alarmu

Čelní světlomet na pravé straně, pravé zadní sdružené světlo, osvětlení (+), pravá strana osvětlení registrační značky

Spínač konzoly, modul konzoly řidiče/spolujezdce, vnitřní zpětné zrcátko, nastavování sklonu čelních světlometů vlevo/vpravo, MUT (sdružený test jednotek), indikátor řazení automatizované manuální převodovky, modul E-call, zobrazovací jednotka audio, audio/video & navigace, řídící jednotka klimatizace, nízkonapěťový měnič DC-DC, spirální propojení

Svorkovnice motorového prostoru (spínač couvacího světla, relé podtlakového čerpadla, relé couvacího světla), spínač brzdových světel, podtlakový spínač, čidlo rychlosti vozidla, čidlo spojky, spínač pojistky dveří, řazení automatizované manuální převodovky, řídící jednotka automatizované manuální převodovky

Hlavní spínač ovládání oken, spínač elektrického ovládání okna spolujezdce

-

Zadní mlhová světla, přístrojový panel

Spirální propojení (vyhřívaný volant)

Čelní světlomet na levé straně, zadní sdružené světlo na levé straně, osvětlení registrační značky na levé straně

BCM (řídicí modul karosérie), spínač pro ochranných výplní, varování před kolizí v mrtvém úhlu

Řídicí jednotka ABS (protiblokovací brzdový systém) / ESC (systém elektronické stabilizace), diagnostika

Řídicí jednotka chytrého klíče, spínač brzdových světel

Motor střešního okna

Přední mlhová světla, přístrojový panel

Řídicí jednotka klimatizace, duální tlakový spínač, svorkovnice motorového prostoru (relé ventilátoru)

Svorkovnice motorového prostoru (relé tlumeného světla čelních světlometů, relé dálkového světla čelních světlometů), ohřev trysek, řídicí modul sedadel řidiče/spolujezdce

Radar vpředu, přední kamera

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky), jednotka imobilizéru, řídicí jednotka chytrého klíče

Modul E-Call

Jednotka imobilizéru

-

-

BCM (řídicí modul pro karosérii) / SLM (řídicí modul pro osvětlení a bezpečnostní pásy), řídicí modul chytrého klíče

Spínač výstražných světel

ACU (řídicí jednotka airbagů)

BCM (řídicí modul pro karosérii) / SLM (řídicí modul pro osvětlení a bezpečnostní pásy)

Řídicí jednotka chytrého klíče

Řídicí jednotka klimatizace

Sdružený ovladač (stěrače)

Motor stěračů čelního skla, sdružený ovladač (stěrače)

Řídicí modul pro karosérii (BCM)/řídicí modul pro osvětlení a bezpečnostní pásy (SLM), modul e-Call tísňového volání MTS (Mozen Telematics System), měnič nízkého napětí DC-DC, zobrazovací jednotka audio, audio/video DC-DC & navigace, řídicí modul chytrého klíče, spínač elektrického ovládání vnějších zrcátek, relé elektrické zásuvky

-

Přístrojový panel, řídicí jednotka klimatizace

Přístrojová deska

Jednotka MDPS (Posilovač řízení s elektromotorem)

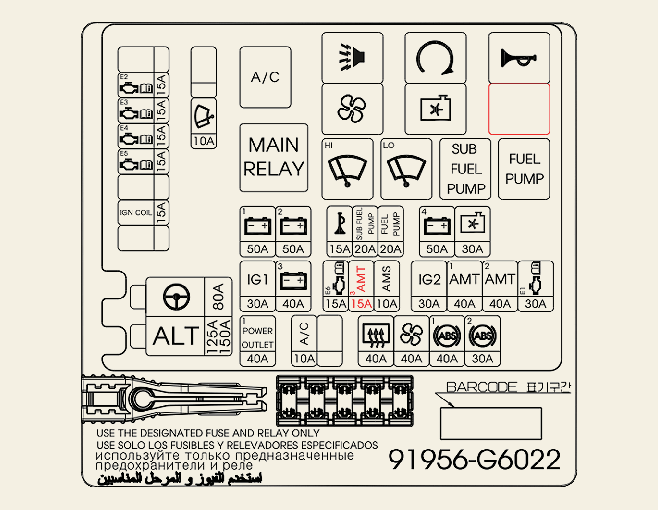

Pojistka (ABS1, ABS2, ODMLŽ. PZ, EL. ZÁSUVKA, VENTILÁTOR), alternátor

Modul MDPS (motor posilovače řízení)

Řídicí jednotka ABS (antiblokovací brzdový systém)/ESC (systém elektronické stabilizace), univerzální kontrolní konektor

[Modely s chytrým klíčem] reléový box PDM (relé IG1, relé ACC) [Modely bez chytrého klíče] spínač zapalování

Řídicí jednotka ABS (antiblokovací brzdový systém)/ESC (systém elektronické stabilizace)

Svorkovnice přístrojového panelu (relé zadních světel), pojistka svorkovnice přístrojového panelu (zamykání dveří, výstražná světla)

Svorkovnice přístrojového panelu (relé elektrické zásuvky)

[Smartstream G1.0, G1.2] Hlavní relé (FUSE - ECU2, ECU3)

Svorkovnice přístrojového panelu (relé odmlžování vzadu)

FUSE (AMT2, AMT3, AMT4)

Blower Relay

Svorkovnice přístrojového panelu (relé elektricky ovládaných oken), pojistka svorkovnice přístrojového panelu (střešní okno, vyhřívání sedadel, chytrý klíč 1, chytrý klíč 2, brzdový spínač, zabezpečení ovládání oken, E-CALL)

Čelní světlomet (L), přístrojový panel

Čelní světlomet (P)

Přístrojová deska

Řídící jednotka automatizované manuální převodovky

Řídící jednotka automatizované manuální převodovky

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky)

[Smartstream G1.0, G1.2]ECM (řídicí jednotka motoru)/ PCM (řídicí modul pohonné jednotky)

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky) [(zážehový motor) 1,0 MPI, 1,2 MPI] relé kompresoru klimatizace, relé ventilátoru chlazení, řídicí ventil oleje IN/EX (M/T), elektromagnetický ventil řízení čištění (M/T), uzavírací ventil chladicí kapaliny (A/T)

Uzavírací ventil kanystru, snímač kola pravá strana, lambda sonda nahoru/dolů [(zážehový motor) 1,0 MPI, 1,2 MPI] uzavírací ventil chladicí kapaliny (M/T) [Smartstream G1.0, G1.2] ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky) elektromagnetický ventil pro řízení čištění, elektromagnet s proměnným sáním, recirkulační ventil, ventil řízení oleje IN/EX relé klimatizace, relé chladicího ventilátoru, variabilní olejové čerpadlo

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky), relé palivového čerpadla, vstřikovač 1/2/3/4 [(zážehový motor) 1.0 MPI, 1.2 MPI] ventil řízení oleje V/EX(A/T), elektromagnetický ventil pro řízení čištění (A/T)

Cívka zapalování č. 1/2/3/4, kondenzátor [(zážehový motor) 1.2 MPI]

Řídící jednotka automatizované manuální převodovky

Spínač couvacího světla, přístrojový panel, zobrazovací jednotka audio/video & navigace, couvací světlo, vnitřní zpětné zrcátko

Pojistka svorkovnice přístrojového panelu (přední mlhová světla, zadní mlhová světla, audiosystém, stropní světla, světla denního svícení, brzdová světla)

Relé ventilátoru chladiče

Relé tlumených světel čelních světlometů

Relé dálkového světla čelních světlometů

Relé palivového čerpadla

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky)

Relé houkačky, relé houkačky zabezpečovacího alarmu

Relé couvacího světla

Relé podtlakového čerpadla

Relé klimatizace

Spouštěcí relé, reléový box PDM (relé IG2), spínač zapalování

Pojistka (ABS1, ABS2, ODMLŽ. PZ, EL. ZÁSUVKA, VENTILÁTOR), alternátor

Modul MDPS (motor posilovače řízení)

Řídicí jednotka ABS (antiblokovací brzdový systém)/ESC (systém elektronické stabilizace), univerzální kontrolní konektor

[Modely s chytrým klíčem] reléový box PDM (relé IG1, relé ACC) [Modely bez chytrého klíče] spínač zapalování

Řídicí jednotka ABS (antiblokovací brzdový systém)/ESC (systém elektronické stabilizace)

POJISTKA (VEDLEJŠÍ PALIVOVÉ ČERPADLO), svorkovnice přístrojového panelu (relé zadních světel), pojistka svorkovnice přístrojového panelu (zamykání dveří, výstražná světla)

Svorkovnice přístrojového panelu (relé elektrické zásuvky)

Hlavní relé

Svorkovnice přístrojového panelu (relé odmlžování vzadu)

Blower Relay

Svorkovnice přístrojového panelu (relé elektricky ovládaných oken), pojistka svorkovnice přístrojového panelu (střešní okno, vyhřívání sedadel, chytrý klíč 1, chytrý klíč 2, brzdový spínač, zabezpečení ovládání oken)

Čelní světlomet (L), přístrojový panel

Čelní světlomet (P)

Přístrojová deska

Relé palivového čerpadla, vedlejší

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky)

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky) [M/T] Elektromagnetický přepouštěcí ventil, olejový regulační ventil IN, kyslíkové čidlo (horní/dolní), relé klimatizace, relé palivového čerpadla, snímač polohy vačkového hřídele IN [A/T], relé ventilátoru chlazení

[M/T] relé ventilátoru chlazení [A/T] Elektromagnetický přepouštěcí ventil, olejový regulační ventil IN, kyslíkové čidlo (horní/dolní), relé klimatizace, relé palivového čerpadla, snímač polohy vačkového hřídele IN

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky), vstřikovač č. 1/2/3, relé palivového čerpadla, vedl.

Cívka zapalování č. 1/2/3, kondenzátor

Spínač couvacího světla, přístrojový panel, zobrazovací jednotka audio/video & navigace, couvací světlo, vnitřní zpětné zrcátko

Pojistka svorkovnice přístrojového panelu (přední mlhová světla, zadní mlhová světla, audiosystém, stropní světla, světla denního svícení, brzdová světla)

Relé ventilátoru chladiče

Relé tlumených světel čelních světlometů

Relé dálkového světla čelních světlometů

Relé palivového čerpadla

ECM (řídicí jednotka motoru) / PCM (řídicí modul pohonné jednotky)

Relé houkačky, relé houkačky zabezpečovacího alarmu

Relé klimatizace

Spouštěcí relé, reléový box PDM (relé IG2), spínač zapalování
