Działanie zdalnego inteligentnego systemu wspomagania parkowania

Przycisk zdalnego inteligentnego parkowania

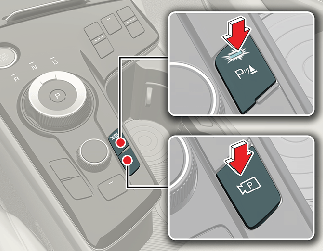

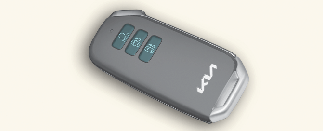

Przycisk systemu wspomagania parkowania/widoku, przycisk bezpieczeństwa parkowania	Inteligentny kluczyk

Położenie	Nazwa	Opis
We wnętrzu pojazdu	Przycisk wspomagania parkowania/widoku	Nacisnąć i przytrzymać przycisk wspomagania parkowania/widoku, aby włączyć zdalny inteligentny system wspomagania parkowania. Zostanie również automatycznie włączony system ostrzegania o odległości z przodu/z tyłu podczas parkowania.
We wnętrzu pojazdu	Przycisk systemu wspomagania parkowania	Nacisnąć przycisk systemu wspomagania parkowania podczas działania zdalnego inteligentnego systemu wspomagania parkowania, aby zakończyć działanie funkcji.
Inteligentny kluczyk	Przycisk zdalnego uruchamiania	Nacisnąć przycisk zdalnego uruchamiania po zablokowaniu drzwi przy wyłączonym pojeździe, aby zdalnie uruchomić pojazd. Naciśnij przycisk zdalnego uruchamiania podczas działania funkcji zdalnej jazdy, aby zakończyć działanie funkcji.
	Przycisk jazdy do przodu	W przypadku korzystania z funkcji zdalnej jazdy, pojazd porusza się w kierunku zgodnym z naciśniętym przyciskiem.
	Przycisk jazdy do tyłu

Zdalna obsługa

Porządek operacyjny

Zdalna obsługa przebiega w następującym porządku:

Przygotowania do zdalnej jazdy do przodu i do tyłu
Zdalna jazda do przodu i do tyłu

1. Przygotowania do zdalnej jazdy do przodu i do tyłu

Z funkcji zdalnej obsługi można korzystać na dwa sposoby.

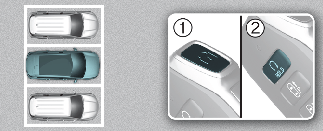

Metoda (1): Korzystanie z funkcji po wyłączeniu pojazdu

Będąc w określonym zasięgu od pojazdu, nacisnąć przycisk blokowania drzwi () na inteligentnym kluczyku i zablokować wszystkie drzwi.
Nacisnąć i przytrzymać przycisk zdalnego uruchamiania () przez 4 sekundy, aż pojazd zostanie uruchomiony.

* Więcej szczegółów dotyczących zdalnego uruchamiania pojazdu znajduje się w rozdziale Więcej informacji.

Metoda (2): Korzystanie z funkcji po uruchomieniu pojazdu

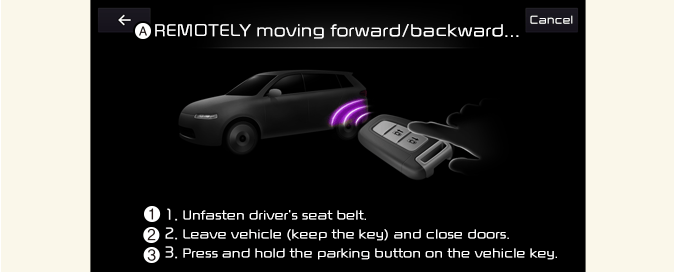

A: ZDALNA jazda do przodu lub do tyłu...

1. Odpiąć pasy bezpieczeństwa kierowcy.
2. Opuścić samochód (zachować kluczyk) i zamknąć drzwi.
3. Nacisnąć i przytrzymać przycisk PARKOWANIA na kluczyku.

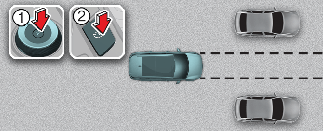

Zatrzymać pojazd przed miejscem, w którym kierowca użyje funkcji zdalnej obsługi, i ustawić dźwignię zmiany biegów w położeniu P (parkowanie).
Naciśnij i przytrzymaj przycisk wspomagania parkowania/widoku (), aby włączyć inteligentny system wspomagania parkowania. Na ekranie systemu multimedialnego pojawi się komunikat W trybie ZDALNEGO sterowania.
Wysiądź z pojazdu z inteligentnym kluczykiem i zamknij wszystkie drzwi.

UWAGA

Na ekranie systemu multimedialnego należy wybrać opcję Zgadzam się; system multimedialny musi działać prawidłowo, aby móc skorzystać z funkcji zdalnego sterowania.

2. Zdalna obsługa

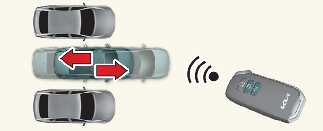

Nacisnąć i przytrzymać przycisk jazdy do przodu () lub do tyłu () na inteligentnym kluczyku.
- Zdalny inteligentny system wspomagania parkowania będzie automatycznie sterował kierownicą, prędkością pojazdu i zmianą biegów. Pojazd będzie się poruszał w kierunku zgodnym z naciśniętym przyciskiem.
- W trakcie obsługi funkcji zdalnej jazdy, jeśli puścisz przycisk, pojazd zatrzyma się, a funkcja sterowania ulegnie wstrzymaniu. Funkcja zacznie działać ponownie po ponownym naciśnięciu i przytrzymaniu przycisku.
Przytrzymaj przycisk Do przodu () lub Do tyłu () aż pojazd osiągnie żądane położenie.
Po zakończeniu zdalnej obsługi wsiądź do pojazdu z inteligentnym kluczykiem lub naciśnij przycisk Zdalne uruchamianie () na inteligentnym kluczyku spoza pojazdu.
- Na ekranie systemu multimedialnego pojawi się komunikat. Pojazd automatycznie przełączy bieg na P (parkowanie) i włączy hamulec parkingowy.
- Po wciśnięciu przycisku zdalnego uruchamiania () pojazd wyłączy się. Jeśli kierowca jest w pojeździe, pojazd pozostanie w trybie ON (włączony).

UWAGA

Dzięki funkcji zdalnej obsługi można sterować pojazdem zdalnie przy pomocy inteligentnego kluczyka z zewnątrz pojazdu.
Sprawdź, czy wszystkie inteligentne kluczyki znajdują się na zewnątrz pojazdu podczas zdalnej obsługi pojazdu.
Funkcja zdalnej obsługi działa tylko, gdy inteligentny kluczyk jest w zasięgu 4 m (13 stóp) od pojazdu. Jeśli pojazd nie porusza się pomimo naciśnięcia przycisku jazdy do przodu lub do tyłu na inteligentnym kluczyku, należy sprawdzić odległość od pojazdu, a następnie ponownie nacisnąć przycisk.
Zasięg wykrywania inteligentnego kluczyka zależy od warunków otoczenia, na które wpływ mają zakłócenia radiowe pochodzące na przykład ze słupa energetycznego, rozgłośni radiowej itp.
Zdalna jazda do przodu w ramach metody (1) jest rozpoznawana jako wyjazd z miejsca parkingowego i pojazd pokonuje 4 m (13 ft.), aby sprawdzić, czy w jego pobliżu nie ma pieszych, zwierząt ani przeszkód. Po potwierdzeniu funkcja steruje kierownicą odpowiednio do warunków przed pojazdem.
Zdalna jazda do przodu w ramach metody (2) jest rozpoznawana jako parkowanie i funkcja będzie natychmiast sterować kierownicą odpowiednio do warunków przed pojazdem, aby pomóc we wjeździe na miejsce parkingowe i w ustawieniu pojazdu. Działanie może być jednak ograniczone w zależności od pieszych, zwierząt, kształtu obiektów, lokalizacji itp. w pobliżu pojazdu.
W przypadku zdalnej jazdy do tyłu zarówno metoda (1), jak i metoda (2) powoduje najpierw ustawienie kierownicy w położeniu do jazdy na wprost, po czym pojazd porusza się tylko na wprost.

OSTRZEŻENIE

Korzystając z funkcji zdalnej obsługi, należy dopilnować, aby wszyscy pasażerowie wysiedli z pojazdu.
Przed opuszczeniem pojazdu należy zamknąć okna i okno dachowe oraz wyłączyć pojazd przed zablokowaniem drzwi.
Jeśli akumulator pojazdu jest rozładowany lub zdalny inteligentny system wspomagania parkowania działa nieprawidłowo po zaparkowaniu na wąskim miejscu parkingowym, funkcja zdalnej obsługi nie będzie działała. Należy zawsze parkować pojazd na dostatecznie szerokim miejscu, aby można było wsiąść do pojazdu lub wysiąść z niego.
Należy pamiętać, że w przypadku pewnych miejsc parkingowych wyjazd z nich może być niemożliwy, chociaż funkcja zdalnej obsługi została wykorzystana wcześniej do zaparkowania.
Po zaparkowaniu warunki otoczenia mogą się zmienić ze względu na ruch pojazdów w pobliżu. Jeśli tak się zdarzy, funkcja zdalnej obsługi może nie zadziałać.

Status zdalnego inteligentnego systemu wspomagania parkowania

Stan działania	Dioda LED na inteligentnym kluczyku	Wyłącznik świateł awaryjnych
Trwa sterowanie	Zielona dioda LED błyska w sposób ciągły	-
Wstrzymanie	Czerwona dioda LED błyska w sposób ciągły	Błyska
Wył.	Czerwona dioda LED świeci przez 4 sekundy, po czym gaśnie	Błyska 3 razy i gaśnie
Ukończenie	Zielona dioda LED świeci przez 4 sekundy, po czym gaśnie	Błyska 1 raz i gaśnie

UWAGA

Sygnalizacja stanu działania światłami awaryjnymi może być niedostępna z uwagi na krajowe przepisy.
Gdy inteligentny kluczyk nie jest w zasięgu działania (około 4 m (13 ft.) od pojazdu), dioda LED inteligentnego kluczyka nie będzie świecić ani błyskać. Z inteligentnego kluczyka należy korzystać w zasięgu działania.

Jak wyłączyć funkcję zdalnej obsługi?

Wciśnij przycisk parkowanie/widok () lub przełącz bieg z wyjątkiem pozycji P (parkowanie) w czasie, gdy ekran systemu multimedialnego wykorzystując metodę 2, prowadzi kierowcę.
Nacisnąć przycisk funkcji bezpieczeństwa podczas parkowania () lub wybrać opcję Anuluj na ekranie systemu multimedialnego.
Nacisnąć przycisk zdalnego uruchamiania () na inteligentnym kluczyku w czasie, gdy pojazd jest sterowany za pomocą funkcji zdalnej obsługi. Funkcja zdalnej obsługi wyłączy się. W tym samym momencie wyłączy się pojazd.
Wsiąść do pojazdu, mając przy sobie inteligentny kluczyk. Funkcja zdalnej obsługi wyłączy się. W momencie pojazd pozostanie włączony.

Działanie funkcji zostanie wstrzymane w następujących sytuacjach:

Po wstrzymaniu działania funkcji zdalnej obsługi pojazd zatrzyma się. Funkcja może działać ponownie, gdy ustanie warunek, który spowodował wstrzymanie działania funkcji.

Wykrycie pieszego, zwierzęcia lub przeszkody na torze jazdy pojazdu
Otwarcie drzwi lub klapy tylnej
Przycisk jazdy do przodu () lub do tyłu () nie jest przez cały czas naciśnięty
Jednoczesne naciśnięcie kilku przycisków na inteligentnym kluczyku
Inteligentny kluczyk jest poza zasięgiem 4 m (13 ft.) od pojazdu
Naciśnięcie przycisku na innym inteligentnym kluczyku oprócz kluczyka używanego do sterowania
System wykrywania ryzyka kolizji w martwym polu lub asystent unikania kolizji z tyłu działa w trakcie sterowania jazdą do tyłu
Pojazd przejechał 7 m (22 ft.) przy naciśniętym przycisku na inteligentnym kluczyku za pomocą funkcji zdalnej obsługi (maksymalna odległość jazdy na pojedyncze naciśnięcie przycisku)

Funkcja zostanie anulowana w następujących sytuacjach:

Po anulowaniu funkcji zdalnej obsługi pojazd automatycznie zatrzyma się, wybierze położenie P (parkowanie) i włączy hamulec EPB (elektroniczny hamulec postojowy).

Obracanie kierownicy
Zmiana biegu podczas ruchu pojazdu
Włączenie hamulca EPB podczas ruchu pojazdu
Maska pojazdu jest otwarta
Wciśnięcie pedału hamulca lub pedału przyspieszenia, gdy wszystkie drzwi są zamknięte
W chwili naciśnięcia pedału hamulca, gdy drzwi kierowcy są otwarte, inteligentny kluczyk jest poza pojazdem
Gwałtowne przyspieszenie
Wpadnięcie pojazdu w poślizg
Koło jest zablokowane przez przeszkodę i nie może się poruszać
Od rozpoczęcia działania funkcji zdalnej obsługi upłynęły około 3 minuty i 50 sekund
Stopień nachylenia drogi przekracza zakres roboczy
Działanie funkcji jest wstrzymane przez ponad 1 minutę
Całkowita odległość pokonana przez pojazd przekroczyła 14 m (45 ft.) po rozpoczęciu działania funkcji zdalnej obsługi
Sterowanie układem kierowniczym, zmianą biegów, układem hamulcowym i napędem działa nieprawidłowo
Usterka inteligentnego kluczyka lub rozładowana bateria inteligentnego kluczyka
Włącza się układ ABS lub ESC ze względu na śliską nawierzchnię drogi
Rozlega się alarm systemu alarmu przeciwkradzieżowego
