Cambio del fusible del compartimento del motor

1
Desactive el botón ENGINE START/STOP (inicio/parada del motor) y el resto de los interruptores.
2

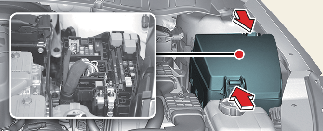

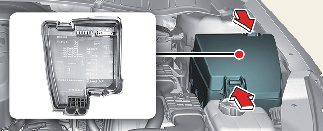

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
3
Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.
4
Introduzca un nuevo fusible de la misma potencia y asegúrese de que encaja perfectamente en los clips. Si queda flojo, consulte en un taller profesional. Kia recomienda visitar uncentro de servicio/distribuidorKia autorizado.
PRECAUCIÓN

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

Fusible principal (fusible múltiple)

Si se funde el multifusible, extráigalo de la siguiente manera:

1
Desactive el botón ENGINE START/STOP (inicio/parada del motor) y el resto de los interruptores.
2
Desconecte el conector de la batería.
3
Desmonte las tuercas como se muestra en la ilustración superior.
4
Reemplace el fusible por uno de la misma potencia.
5
Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.
AVISO

Si se funde el multifusible, consulte a un taller profesional. Kia recomienda visitar uncentro de servicio/distribuidorKia autorizado.

Panel de fusibles del lado del conductor

AVISO

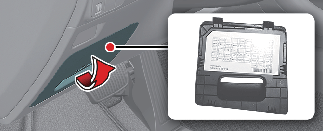

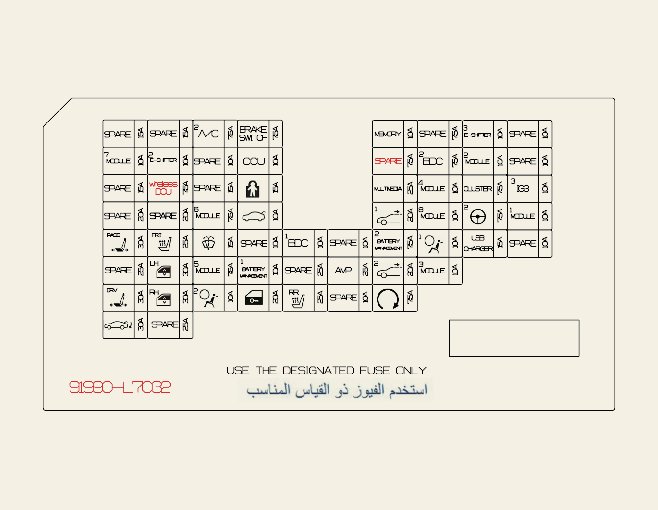

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Bloque de empalmes ICU

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

S/HEATER (FRT)

25 A

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

TRUNK

10 A

Relé de la puerta del maletero

DOOR LOCK

20 A

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas

MODULE1

7,5 A

Interruptor de la consola delantera #1, lado exterior de la llave inteligente del conductor/pasajero

CHILD LOCK

15 A

Relé de bloqueo infantil trasero, relé de desbloqueo infantil trasero

MODULE3

10 A

Interruptor de peligro, unidad de la luz ambiental delantera, conector de enlace de datos, unidad de relajación del asiento del pasajero, módulo de la puerta del conductor, luz ambiental de la puerta del conductor/pasajero, lado derecho de la luz ambiental delantera

S/HEATER (RR)

25 A

Módulo de control de la calefacción de los asientos traseros

P/SEAT (PASS)

30 A

Interruptor manual del asiento del pasajero, unidad de relajación del asiento del pasajero

MODULE6

7,5 A

Módulo de la puerta del conductor

P/WINDOW (RH)

30 A

Módulo del elevalunas eléctrico de seguridad del pasajero, interruptor del elevalunas eléctrico del pasajero, lado derecho del interruptor del elevalunas eléctrico trasero

P/SEAT (DRV)

30 A

Interruptor manual asiento del conductor, módulo IMS del conductor

BDC1

10 A

IBU (unidad de control de la carrocería integrada)

AMP

25 A

AMP (amplificador)

P/WINDOW (LH)

30 A

Módulo del elevalunas eléctrico de seguridad del conductor, lado izquierdo del interruptor del elevalunas eléctrico trasero

BRAKE SWITCH

10 A

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

SUNROOF2

20 A

Controlador del techo solar (motor de la cortina)

AIR BAG2

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

AIR BAG1

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

E-SHIFTER3

10 A

SCU, marcador de cambio electrónico (SBW)

MEMORY

10 A

Módulo IMS del conductor, sensor de lluvia, pantalla superior, tablero de instrumentos, módulo de control del aire acondicionado, interruptor del aire acondicionado, espejo exterior eléctrico del conductor/pasajero

MULTI MEDIA

25 A

Audio, unidad principal de navegación y vídeo/audio

SUNROOF1

20 A

Controlador del techo solar (motor del cristal)

POWER TRUNK

30 A

Tapa del maletero automático

WIRELESS DCU

7,5 A

Unidad de conectividad de datos

CCU

10 A

Unidad central de comunicación

BATTERY MANAGEMENT1

10 A

Sistema de gestión de la batería

BATTERY MANAGEMENT2

7,5 A

Sistema de gestión de la batería

MODULE7

10 A

Interruptor de la consola frontal #1/#2, Cámara de visión frontal, Interruptor del panel de protección, IBU (unidad de control de la carrocería integrada), ECU de estacionamiento ADAS

MODULE5

7,5 A

Interruptor de la luz de freno, marcador de cambio electrónico (SBW)

MODULE8

10 A

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros, unidad de relajación del asiento del pasajero, módulo de control de la calefacción de los asientos traseros, AMP (amplificador), módulo de IMS del conductor, conector de enlace de datos, audio, unidad principal de navegación y vídeo/audio, lado izquierdo de los faros/lado derecho de los faros, unidad del monitor de vista área, módulo de control del aire acondicionado, interruptor del aire acondicionado, cargador inalámbrico delantero, espejo electrocrómico, luz de la consola superior (luz), interruptor del panel de protección

E-SHIFTER2

10 A

SCU

MODULE2

10 A

Motor del ventilador de refrigeración, unidad de relajación del asiento del pasajero, módulo de control de la calefacción de los asientos traseros, ECU de estacionamiento ADAS, módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

MDPS

7,5 A

Unidad MDPS (dirección asistida accionada por motor)*1

A/C2

7,5 A

Módulo de control del aire acondicionado, interruptor del aire acondicionado, bloque de conexiones del compartimento del motor (relé del soplador, relé del calefactor 1 PTC, relé del calefactor 2 PTC), compresor del aire acondicionado electrónico

MODULE4

10 A

Cargador USB trasero, IBU (unidad de control de la carrocería integrada), audio, unidad principal de navegación y vídeo/audio, unidad del control de vista aérea, AMP (amplificador), BMS (sistema de gestión de la batería), ECU de estacionamiento ADAS, bloque de PCB (relé de toma de corriente)

CLUSTER

7,5 A

Tablero de instrumentos, visualizador frontal

WASHER

15 A

Interruptor multifunción

START

7,5 A

IBU (unidad de control de la carrocería integrada), HPCU (unidad de control de la energía híbrida)

IBU2

7,5 A

IBU (unidad de control de la carrocería integrada)

USB CHARGER

15 A

Cargador USB delantero, cargador USB trasero

IG3 3

10 A

CCU (Unidad central de comunicación)

* 1. La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

Panel de fusibles del compartimento del motor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Bloque de conexiones del compartimento del motor

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

E-SHIFTER1

30 A

SCU

IG1

40 A

Bloque PCB (relé de ACC, relé ENC1)

PTC HEATER2

50 A

Relé del calefactor 2 PTC

REAR DEFOGGER

50 A

Relé del desempañador trasero

IEB2

60 A

Módulo del freno eléctrico integrado

B+5

60 A

Bloque PCB (relé principal, fusible - LIMPIAPARABRISAS 1, ECU4, ECU2, BOCINA, BOCINA DE LA ALARMA ANTIRROBO)

PTC HEATER1

50 A

Relé del calefactor 1 PTC

IG2

30 A

Bloque PCB (relé ENC2)

IEB3

40 A

Módulo del freno eléctrico integrado

B+2

50 A

Bloque de conexiones de ICU (fusible - IBU1, AMP, IPS1, 1PS2, IPS3, IPS4, IPS10)

BLOWER

50 A

Relé del ventilador

B+3

50 A

Bloque de conexiones de ICU (IPS5, IPS6, IPS7, IPS8, IPS9, IPS11)

B+1

60 A

Bloque de conexiones de ICU (fusible - MÓDULO 1, BLOQUEO INFANTIL, CALEFACCIÓN ASIENTOS (TRAS.), ASIENTO ELÉCTRICO (PASAJERO), ELEVALUNAS ELÉCTRICO DE SEGURIDAD (DCH.), ASIENTO ELÉCTRICO (CONDUCTOR), ELEVALUNAS ELÉCTRICO DE SEGURIDAD (IZQ.))

COOLING FAN

80 A

Motor del ventilador de refrigeración

MDPS1

80 A

Unidad MDPS (dirección asistida accionada por motor)*1

HEV ECU1

10 A

HPCU (unidad de control de la energía híbrida)

POWER OUTLET

20 A

Bloque PCB (relé de la salida de alimentación)

IEB1

60 A

Módulo del freno eléctrico integrado

B+4

60 A

Bloque de conexiones ICU (relé de bloqueo de la carga a largo plazo, fusible - CALEFACCIÓN ASIENTOS (DEL.), MALETERO, BLOQUEO DE LAS PUERTAS, MÓDULO 3, INTERRUPTOR DEL FRENO, TECHO SOLAR 2, AIRBAG 2, E-SHIFTER 1, TECHO SOLAR 1)

EWP1

10 A

Bomba de agua electrónica (motor)

BATTERY C/FAN

15 A

Relé del ventilador/refrigeración de la batería

IG3 1

20 A

Relé IG3

OPCU1

20 A

OPU

FUEL PUMP

20 A

Relé de la bomba de combustible

EWP2

10 A

Bomba de agua electrónica (HEV), relé del ventilador/refrigeración de la batería, bloque de conexiones ICU (módulo de control de IPS)

MIRROR HEATED

10 A

Espejo eléctrico exterior del conductor/pasajero, interruptor del aire acondicionado

IG3 2

10 A

HPCU (unidad de control de la energía híbrida)

HEAD LAMP LH

20 A

HEAD LAMP LH

HEAD LAMP RH

20 A

HEAD LAMP RH

* 1. La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

Bloque PCB

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

WIPER1

30 A

Relé del limpiaparabrisas

WIPER2

10 A

IBU (unidad de control de la carrocería integrada)

ECU4

20 A

PCM (módulo de control del tren de potencia)

ECU2

15 A

PCM (módulo de control del tren de potencia)

ECU1

20 A

PCM (módulo de control del tren de potencia)

OPCU2

15 A

OPU

SENSOR1

15 A

Sensor de oxígeno (arriba/abajo)

HEV ECU2

10 A

HPCU (unidad de control de la energía híbrida)

HORN

20 A

Relé del claxon

B/A HORN

20 A

Relé del claxon de alarma

SENSOR2

10 A

Válvula de control de aceite (admisión), válvula de control de aceite (escape), válvula solenoide de control de purga, válvula de control de presión de aceite

FUEL PUMP2

10 A

Bloque de conexiones del compartimento del motor (relé de la bomba de combustible)

ECU3

10 A

PCM (módulo de control del tren de potencia)

IEB4

10 A

Módulo del freno eléctrico integrado

IGN COIL

20 A

BOBINA DE ENCENDIDO #1#2/#3/#4

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Tipo

Blower Relay

MINI

PTC Heater1 Relay

MICRO

Rear Heated Relay

MINI

PTC Heater2 Relay

MINI

Fuel Pump Relay

MICRO

Battery C/Fan Relay

MICRO

IG3 Relay

MICRO
