نظام مثبت ISOFIX ومثبت الحزام العلوي (نظام مثبت ISOFIX) للأطفال
يقيد نظام ISOFIX نظام تثبيت مقاعد الأطفال أثناء القيادة وفي حالة وقوع حادثة. تم تصميم هذا النظام لتسهيل عملية تركيب نظام تثبيت الطفل على نحو أسهل وتقليل إمكانية تركيب نظام تثبيت الطفل بشكل غير صحيح. يستخدم نظام أيزوفكس مثبّتات في السيارة والوصلات على نظام تثبيت الطفل. يلغي نظام أيزوفكس الحاجة إلى استخدام أحزمة الأمان لتأمين نظام تثبيت الطفل على المقاعد الخلفية.
مثبّتات نظام أيزوفكس عبارة عن قضبان معدنية تم تصميمها داخل السيارة. يوجد نقطتي تثبيت سفليتين لكل موضع جلوس بنظام أيزوفكس تستوعبان نظام أمان الأطفال المزود بوصلات سفلية.
لاستخدام نظام أيزوفكس في سيارتك، يجب أن يكون لديك نظام تثبيت الأطفال مع وصلات أيزوفكس.
توفر جهة تصنيع نظام تثبيت مقاعد الأطفال الإرشادات المتعلقة بكيفية استخدام نظام تثبيت مقاعد الأطفال مع الملحقات الخاصة بمثبتات ISOFIX.

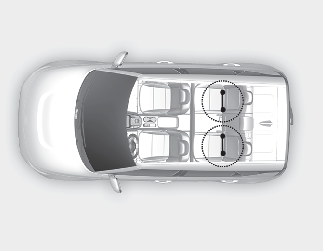

يتم توفير مشابك ISOFIX للمقاعد الخلفية اليمنى واليسرى. يُظهر الرسم التوضيحي مواقعها.
لا تحاول تركيب نظام تثبيت مقاعد الأطفال باستخدام مثبتات ISOFIX في وضع المقعد الأوسط الخلفي. لا تتوفر مثبّتات أيزوفكس لهذا المقعد. قد يؤدي استخدام مثبتات مقعد خارجية، لتركيب CRS في وضع المقعد الأوسط الخلفي، إلى تلف المثبتات.

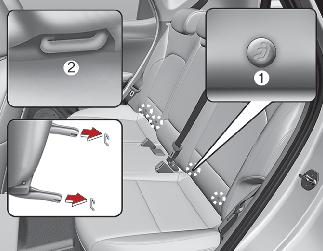

توجد مثبتات ISOFIX (فئة i-Size) بين ظهر المقعد ووسادة المقعد الخاصة بوضعي المقعد الأيمن والأيسر والمقعد الخلفي، وهي مبيّنة بالرموز.
-
مؤشر وضع مثبت ISOFIX (معيار i-Size) (النوع أ،
النوع ب
)
-
مثبت ISOFIX (معيار i-Size)
إحكام تثبيت نظام تثبيت مقاعد الأطفال باستخدام "نظام تثبيت ISOFIX (فئة i-Size)"
لتركيب نظام تثبيت مقاعد أطفال متوافق مع نظام ISOFIX (فئة i-Size) في أحد وضعي المقعد الخلفي الجانبي:
-
حرّك إبزيم حزام الأمان بعيدًا عن مثبتات ISOFIX (من فئة i-Size).
-
حرّك أي عنصر آخر بعيدًا عن المثبتات التي قد تحول دون إنشاء اتصال آمن بين نظام تثبيت مقاعد الأطفال ومثبتات ISOFIX (فئة i-Size).
-
ضع نظام تثبيت مقاعد الأطفال في مقعد السيارة، ثم صِل المقعد بمثبتات ISOFIX (فئة i-Size) وفقًا للإرشادات المقدمة من جهة تصنيع نظام تثبيت مقاعد الأطفال.
-
اتبع الإرشادات المقدمة من جهة تصنيع نظام تثبيت مقاعد الأطفال لإجراء التركيب بشكل سليم وتركيب ملحقات ISOFIX (فئة i-Size) الخاصة بنظام تثبيت مقاعد الأطفال في مثبتات ISOFIX (فئة i-Size).
اتبع الاحتياطات التالية عند استخدام نظام ISOFIX (فئة i-Size):
-
اقرأ جميع إرشادات التركيب المتوفرة مع نظام أمان الأطفال واتبعها.
-
لمنع الطفل من الوصول إلى أحزمة الأمان المطلقة والإمساك بها، الوِ جميع أحزمة المقاعد الخلفية غير المستخدمة واسحب شريط حزام الأمان خلف الطفل. يمكن أن يُخنَق الطفل إذا أصبح حزام الكتف ملفوفًا حول رقبته وحزام الأمان مشدودًا.
-
لا تقم أبدًا بإرفاق أكثر من نظام واحد لتثبيت الطفل بمثبّت واحد. فقد يؤدي هذا إلى فك المثبّت أو الوصلة أو كسرهما.
-
احرص دائمًا على فحص نظام ISOFIX (معيار i-Size) لدى الوكيل بعد وقوع حادث. حيث يؤدي وقوع حادثة إلى تلف نظام ISOFIX (فئة i-Size) وربما تركيب نظام تثبيت مقاعد الأطفال بشكل غير سليم.
إحكام تثبيت نظام تثبيت مقاعد الأطفال باستخدام نظام "تثبيت الحزام العلوي"

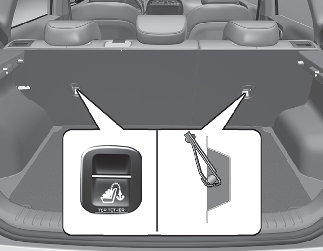

تقع مشابك الحزام العلوي لنظام مسند الطفل على الجزء الخلفي من مساند المقاعد الخلفية.
لتركيب نظام تثبيت الحزام العلوي:
-
وجه الحزام العلوي لنظام تثبيت مقاعد الأطفال فوق ظهر المقعد. بعد وضع شريط الحزام العلوي، يرجى اتباع إرشادات نظام تثبيت مقاعد الأطفال المقدمة من جهة التصنيع.
-
صِل شريط الحزام العلوي بمثبتات الحزام العلوي، ثم اربط شريط الحزام العلوي وفقًا للإرشادات المقدمة من جهة تصنيع نظام تثبيت مقاعد الأطفال لتركيب نظام تثبيت مقاعد الأطفال بالمقعد.
اتخذ الاحتياطات التالية عند تركيب الحزام العلوي:
-
اقرأ جميع إرشادات التركيب المتوفرة مع نظام أمان الأطفال واتبعها.
-
لا تقم أبدًا بإرفاق أكثر من نظام واحد لتثبيت الطفل بمثبّت واحد للحزام العلوي بنظام أيزوفكس. فقد يؤدي هذا إلى فك المثبّت أو الوصلة أو كسرهما.
-
لا توصّل الحزام العلوي بأي شيء آخر غير المثبّت الصحيح المخصص له. فقد لا يعمل بشكل صحيح إذا تم إرفاقه بشيء آخر.
-
تم تصميم مثبّتات نظام تثبيت الأطفال لتقاوم فقط الأحمال التي يسببها نظام تثبيت الأطفال المثبت بالطريقة الملائمة والصحيحة.
يجب عدم استخدامها بأي حال مع أحزمة أمان البالغين أو ربط وتوصيل الأشياء أو الجهاز بالسيارة.
إحكام نظام تثبيت مقاعد الأطفال بحزام الفخذ/الكتف
عند عدم استخدام نظام ISOFIX، ينبغي ربط جميع أنظمة تثبيت مقاعد الأطفال بالمقعد الخلفي من خلال جزء الفخذ من حزام الفخذ/الكتف.
تركيب نظام أمان أطفال باستخدام حزام حِجر/ كتف
لتركيب نظام تثبيت مقعد الأطفال على المقاعد الخلفية، قم بما يلي:
-
ضع نظام تثبيت مقاعد الأطفال في المقعد الخلفي ومرر حزام الفخذ/ الكتف حوله أو من خلال نظام تثبيت مقاعد الأطفال، مع اتباع إرشادات الشركة المصنعة لنظام تثبيت مقاعد الأطفال.
تأكّد من عدم انثناء شريط حزام الأمان.
-
قم بتثبيت مزلاج حزام الفخذ/الكتف في الإبزيم. انتظر حتى تسمع صوت "الطقطقة" المميز. حدد موضع زر التحرير بحيث يكون من السهل الوصول إليه في حالة الطوارئ.
-

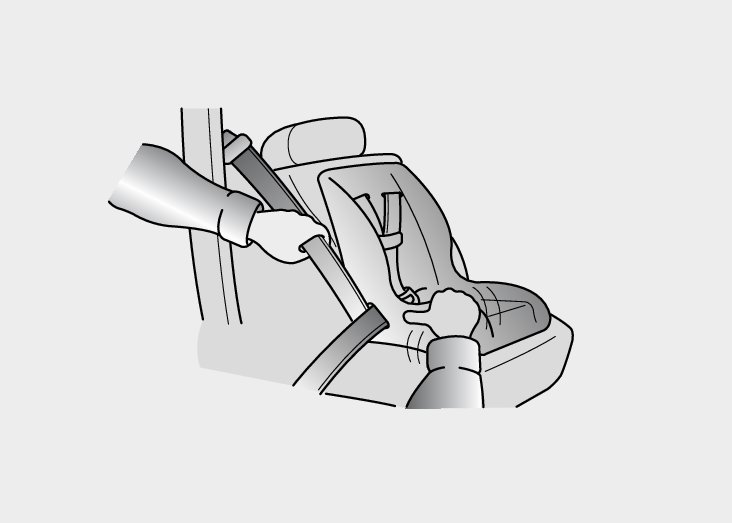

أزل أي ارتخاء يمكن اكتشافه بالحزام من خلال الضغط لأسفل على نظام تثبيت مقاعد الأطفال بينما يتم تمرير حزام الكتف للخلف في بكرة الشد.
-
ادفع نظام تثبيت الأطفال واسحبه للتأكد أن حزام الأمان يثبته بقوة في مكانه.
إذا كانت جهة تصنيع نظام تثبيت مقاعد الأطفال توصي باستخدام مثبت علوي مع حزام الفخذ/الكتف، فارجع إلى قسم إحكام نظام تثبيت مقاعد الأطفال باستخدام "نظام تثبيت الحزام العلوي" في هذا الفصل.
لإزالة نظام تثبيت الطفل، اضغط على زر التحرير على الإبزيم، ثم اسحب حزام الحِجر/ الكتف خارج نظام تثبيت الطفل واترك حزام الأمان يتراجع بصورة كاملة.
ملاءمة كل وضع من أوضاع الجلوس لأنظمة تثبيت مقاعد الأطفال من ISOFIX وBelted وفقًا للوائح الأمم المتحدة (UN) (بالنسبة لأوروبا)
(معلومات لمستخدمي السيارات وشركات تصنيع أنظمة تثبيت مقاعد الأطفال)
-
نعم: مناسب لتركيب الفئة المحددة لأنظمة تركيب مقاعد الأطفال
-
لا: ليس مناسبًا لتركيب الفئة المحددة لأنظمة تثبيت مقاعد الأطفال
-
"-" : لا تنطبق
-
و: مواجه للأمام
-
س: مواجه للخلف
-
يستند الجدول على السيارة التي تعتمد على القيادة من الجهة اليسرى. باستثناء مقعد الراكب الأمامي، يعد الجدول صالحًا للسيارة بعجلة قيادة جهة اليسار.
لمقعد ركاب السيارة التي تعتمد على القيادة من الجهة اليمنى، يُرجى استخدام المعلومات لوضع الجلوس رقم 3.
|
فئات أنظمة تثبيت مقعد الأطفال |
أوضاع الجلوس |
|||||
|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
||
|
نظام مطوّق وشامل لتثبيت الطفل |
- |
نعم 1) أمامي، خلفي |
نعم أمامي، خلفي |
نعم 2) أمامي، خلفي |
نعم أمامي، خلفي |
|
|
نظام تثبيت الأطفال فئة i-Size (باستخدام ساق الدعم) |
أيزوفكس (F2، F2X، R1، R2) |
- |
لا |
نعم أمامي، خلفي |
لا |
نعم أمامي، خلفي |
|
أنظمة تثبيت مقاعد الأطفال الرُضّع من ISOFIX (أنظمة تثبيت مقاعد الأطفال لرضيع) |
نظام ISOFIX (R1) |
- |
لا |
نعم خلفي |
لا |
نعم خلفي |
|
سرير الأطفال المحمول (أنظمة تثبيت مقاعد الأطفال المواجه للجانب من أيزوفكس) |
نظام ISOFIX (L1, L2) |
- |
لا |
لا |
لا |
لا |
|
نظام تثبيت الطفل في مرحلة الحبو بنظام أيزوفكس - صغير |
نظام ISOFIX (F2, F2X, R2) |
- |
لا |
نعم أمامي، خلفي |
لا |
نعم أمامي، خلفي |
|
نظام تثبيت مقاعد الأطفال الصغار بنظام ISOFIX - كبير* (* : ليست مقاعد مُعززة) |
نظام ISOFIX (F3, R3) |
- |
لا |
نعم أمامي، خلفي3) |
لا |
نعم أمامي، خلفي3) |
|
المقعد المعزز-العرض المصغر |
ISO/B2 |
- |
لا |
نعم |
لا |
نعم |
|
المقعد المعزز-العرض الكامل |
ISO/B3 |
- |
لا |
لا |
لا |
لا |
ملاحظة 1): يجب ضبط ظهر المقعد و(أو) أداة رفع المقعد (إذا كانت السيارة مجهزة بذلك) بشكل مناسب.
ملاحظة 2): موضع المقعد (رقم 5) غير مناسب لتهيئة نظام تثبيت مقاعد الأطفال باستخدام ساق الدعم.
ملاحظة 3): بالنسبة لتهيئة نظام تثبيت الطفل في مرحلة الحبو بنظام أيزوفكس - كبير
-
-
مقعد السائق: يجب ضبط أداة رفع المقعد على الارتفاع المناسب.
-
-
-
مقعد الأمامي للراكب: يجب ضبط إزاحة المقعد على الوضع المناسب.
-
* تجنب وضع نظام تثبيت مقاعد الأطفال في مقعد الراكب الأمامي بحيث يكون مواجهًا للخلف إلا في حالة إلغاء تنشيط الوسادة الهوائية للراكب.
* يُنصح بإزالة مسند الرأس، عندما يكون نظام تثبيت مقعد الأطفال غير مستقر بسبب مسند الرأس
|

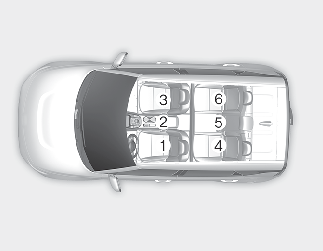

رقم المقعد |
الموضع في السيارة |
|---|---|
|
1 |
أمامي أيسر |
|
2 |
أمامي أوسط |
|
3 |
أمامي أيمن |
|
4 |
الصف الثاني ناحية اليسار |
|
5 |
الصف الثاني في الوسط |
|
6 |
الصف الثاني ناحية اليمين |
ملاءمة كل وضع من أوضاع الجلوس لأنظمة تثبيت مقاعد الأطفال من ISOFIX وBelted وفقًا للوائح الأمم المتحدة (UN) (باستثناء أوروبا)
(معلومات لمستخدمي السيارات وشركات تصنيع أنظمة تثبيت مقاعد الأطفال)
-
نعم: مناسب لتركيب الفئة المحددة لأنظمة تركيب مقاعد الأطفال
-
لا: ليس مناسبًا لتركيب الفئة المحددة لأنظمة تثبيت مقاعد الأطفال
-
"-" : لا تنطبق
-
و: مواجه للأمام
-
س: مواجه للخلف
-
يستند الجدول على السيارة التي تعتمد على القيادة من الجهة اليسرى. باستثناء مقعد الراكب الأمامي، يعد الجدول صالحًا للسيارة بعجلة قيادة جهة اليسار. لمقعد ركاب السيارة التي تعتمد على القيادة من الجهة اليمنى، يُرجى استخدام المعلومات لوضع الجلوس رقم 3.
|
فئات أنظمة تثبيت مقعد الأطفال |
أوضاع الجلوس |
|||||
|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
||
|
نظام مطوّق وشامل لتثبيت الطفل |
- |
نعم 1) أمامي، خلفي |
نعم أمامي، خلفي |
نعم 2) أمامي، خلفي |
نعم أمامي، خلفي |
|
|
نظام تثبيت الأطفال فئة i-Size (باستخدام ساق الدعم) |
أيزوفكس (F2، F2X، R1، R2) |
- |
لا |
لا |
لا |
لا |
|
أنظمة تثبيت مقاعد الأطفال الرُضّع من ISOFIX (أنظمة تثبيت مقاعد الأطفال لرضيع) |
نظام ISOFIX (R1) |
- |
لا |
نعم خلفي |
لا |
نعم خلفي |
|
سرير الأطفال المحمول (أنظمة تثبيت مقاعد الأطفال المواجه للجانب من أيزوفكس) |
نظام ISOFIX (L1, L2) |
- |
لا |
لا |
لا |
لا |
|
نظام تثبيت الطفل في مرحلة الحبو بنظام أيزوفكس - صغير |
نظام ISOFIX (F2, F2X, R2) |
- |
لا |
نعم أمامي، خلفي |
لا |
نعم أمامي، خلفي |
|
أنظمة تثبيت مقاعد الأطفال الصغار من أيزوفكس - كبير* (* : ليست مقاعد مُعززة) |
نظام ISOFIX (F3, R3) |
- |
لا |
نعم أمامي، خلفي3) |
لا |
نعم أمامي، خلفي3) |
|
المقعد المعزز-العرض المصغر |
ISO/B2 |
- |
لا |
نعم |
لا |
نعم |
|
المقعد المعزز-العرض الكامل |
ISO/B3 |
- |
لا |
لا |
لا |
لا |
ملاحظة 1): يجب ضبط ظهر المقعد و(أو) أداة رفع المقعد (إذا كانت السيارة مجهزة بذلك) بشكل مناسب.
ملاحظة 2): موضع المقعد (رقم 5) غير مناسب لتهيئة نظام تثبيت مقاعد الأطفال باستخدام ساق الدعم.
ملاحظة 3): بالنسبة لتهيئة نظام تثبيت الطفل في مرحلة الحبو بنظام أيزوفكس - كبير
-
-
مقعد السائق: يجب ضبط أداة رفع المقعد على الارتفاع المناسب.
-
-
-
مقعد الأمامي للراكب: يجب ضبط إزاحة المقعد على الوضع المناسب.
-
* تجنب وضع نظام تثبيت مقاعد الأطفال في مقعد الراكب الأمامي بحيث يكون مواجهًا للخلف إلا في حالة إلغاء تنشيط الوسادة الهوائية للراكب.
* يُنصح بإزالة مسند الرأس، عندما يكون نظام تثبيت مقعد الأطفال غير مستقر بسبب مسند الرأس
|
رقم المقعد |
الموضع في السيارة |
|---|---|
|
1 |
أمامي أيسر |
|
2 |
أمامي أوسط |
|
3 |
أمامي أيمن |
|
4 |
الصف الثاني ناحية اليسار |
|
5 |
الصف الثاني في الوسط |
|
6 |
الصف الثاني ناحية اليمين |
