وصف لوحة المصهر/ المرحل الكهربائي
يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى تفاصيل أكثر.

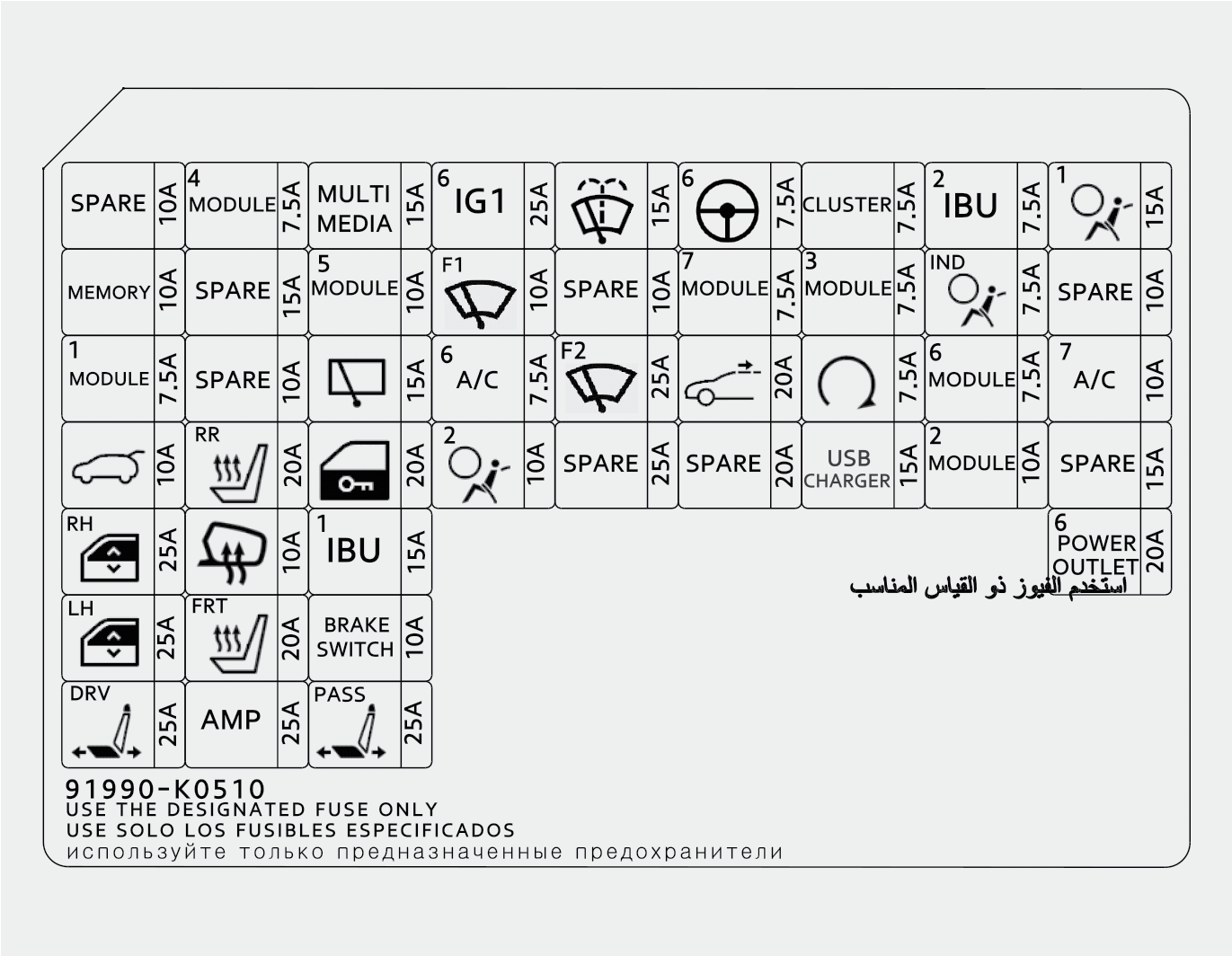

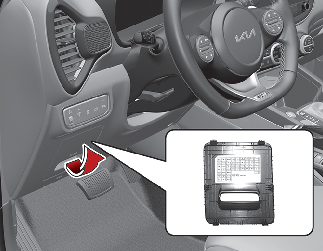

لوحة المصاهر بجانب السائق
لوحة العدادات (لوحة المصاهر على جانب السائق)
|
الوصف |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
MEMORY 1 |
 |
10 أمبير |
وحدة مكالمة الطوارئ MTS (نظام موزين للاتصالات البعيدة)، وحدة التحكم في تكييف الهواء، لوحة العدادات، HUD (شاشة عرض الزجاج الأمامي)، صندوق مرحل ICM (وحدة الدائرة المدمجة) (مرحل طي/فتح المرآة الخارجية) |
|
MODULE 1 |
 |
7.5 أمبير |
ملف لولبي للتشابك الرئيسي، مفتاح المخاطر، مستشعر الأمطار |
|
TAILGATE OPEN |
 |
10 أمبير |
محرك مزلاج الباب الخلفي |
|
P/WINDOW RH |
 |
25 أمبير |
مرحل النافذة الكهربائية اليمنى، وحدة النافذة الكهربائية لسلامة للراكب، مفتاح نافذة السائق، مفتاح نافذة الراكب |
|
P/WINDOW LH |
 |
25 أمبير |
مرحل النافذة الكهربائية اليسرى، وحدة النافذة الكهربائية لسلامة الراكب، مفتاح نافذة السائق |
|
P/SEAT DRV |
 |
25 أمبير |
وحدة المقعد الكهربائي للسائق |
|
MODULE 4 |
 |
7.5 أمبير |
رادار الجانب الخلفي الأيمن/الأيسر، كاميرا الرؤية الأمامية، مفتاح وسادة الاصطدام، الرادار الأمامي، IBU (وحدة التحكم المدمجة في الهيكل) |
|
S/HEATER RR |
 |
20 أمبير |
وحدة تحكم تدفئة المقعد الخلفي |
|
HEATED MIRROR |
 |
10 أمبير |
المرآة الخارجية الكهربائية للسائق/الراكب، وحدة التحكم في تكييف الهواء، ECU (وحدة التحكم في المحرك) |
|
S/HEATER FRT |
 |
20 أمبير |
وحدة التحكم بتدفئة المقعد الأمامي، وحدة التحكم بتهوية المقعد الأمامي |
|
AMP |
 |
25 أمبير |
المضخم AMP |
|
MULTI MEDIA |
 |
15 أمبير |
الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية، محول منخفض الجهد (200 وات، 450 وات) |
|
MODULE 5 |
 |
10 أمبير |
مؤشر ذراع تبديل ناقل الحركة التلقائي، مفتاح بطانة التصادم، وحدة مكالمة الطوارئ، المرآة الإلكترونية، وحدة الفيديو/الملاحة الرئيسية، وحدة التحكم في مكيف الهواء، وحدة التحكم في جهاز تدفئة المقاعد الخلفية، وحدة التحكم في جهاز تدفئة المقاعد الأمامية، وحدة التحكم في مقعد التهوية الأمامية، جهاز ضبط مستوى المصابيح الأمامية اليمنى/اليسرى، محول منخفض الجهد (200 وات، 450 وات) |
|
WIPER RR |
 |
15 أمبير |
صندوق مرحل ICM (وحدة الدائرة المتكاملة)، موتور المساحة الخلفية |
|
DOOR LOCK |
 |
20 أمبير |
مُرحل قفل/إلغاء قفل الباب، محرك الباب (السائق، الراكب، الأيسر الخلفي، الأيمن الخلفي) |
|
IBU 1 |
 |
15 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
BRAKE SWITCH |
 |
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح مصباح التوقف |
|
P/SEAT PASS |
 |
25 أمبير |
وحدة المقعد الكهربائي للراكب |
|
IG1 |
 |
25 أمبير |
مجموعة PCB (لوحة الدائرة المطبوعة) (المصهر- وحدة التحكم في نقل الحركة 2، نظام الفرامل المانعة للانغلاق 3، المستشعر 4، وحدة التحكم الإلكترونية 5) |
|
WIPER FRT 1 |
 |
10 أمبير |
IBU (وحدة التحكم المدمجة في الهيكل)، ECU (وحدة التحكم في المحرك) |
|
A/C 1 |
 |
7.5 أمبير |
مجموعة توصيل غرفة المحرك (مرحل المسخن 2 التحكم العزم الإيجابي، مرحل النافخ، مرحل المسخن 1 للتحكم العزم الإيجابي)، وحدة التحكم في تكييف الهواء |
|
AIR BAG 2 |
 |
10 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
WASHER |
 |
15 أمبير |
المفتاح متعدد الوظائف |
|
WIPER FRT 2 |
 |
25 أمبير |
موتور الماسحة الأمامية، مجموعة لوحة الدائرة المطبوعة (مرحل (منخفض) الماسحة الأمامية) لمجموعة (لوحة الدائرة المطبوعة) |
|
MDPS*1 |
 |
7.5 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS |
|
MODULE 7 |
 |
7.5 أمبير |
وحدة التحكم في مسخن المقعد الخلفي، وحدة التحكم في مسخن المقعد الأمامي، وحدة التحكم الأمامية في مقعد تهوية الهواء، صندوق المدفأ الأمامي |
|
SUNROOF |
 |
20 أمبير |
محرك فتحة السقف |
|
CLUSTER |
 |
7.5 أمبير |
مجموعة العدادات، HUD شاشة العرض على الزجاج الأمامي |
|
MODULE 3 |
 |
7.5 أمبير |
ذراع تغيير ناقل الحركة التلقائي، مفتاح مصباح التوقف |
|
START |
 |
7.5 أمبير |
صندوق مرحل ICM (وحدة الدائرة المتكاملة) (مرحل إنذار السرقة)، مفتاح نطاق مجموعة نقل الحركة، ECU (وحدة التحكم في المحرك)، TCU (وحدة التحكم في مجموعة نقل الحركة)، مجموعة توصيل غرفة المحرك (مرحل 4)، IBU (وحدة التحكم المدمجة في الهيكل)، مفتاح القابض وقفل الإشعال |
|
IBU 2 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
A/BAG IND |
 |
7.5 أمبير |
مجموعة العدادات، وحدة التحكم في مكيف الهواء |
|
MODULE 6 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MODULE 2 |
 |
10 أمبير |
الصوت، IBU (وحدة التحكم المدمجة بالهيكل)، الوحدة الرئيسية للصوت والفيديو والملاحة، شاحن لا سلكي، وحدة مكالمة الطوارئ، شاحن USB أمامي/خلفي، مجموعة توصيل غرفة المحرك (مرحل 14)، AMP (المضخم)، المفتاح الكهربائي للمرآة الخارجية، مصباح وضع الصوت |
|
AIR BAG 1 |
 |
15 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
A/C 2 |
 |
10 أمبير |
وحدة التحكم في تكييف الهواء، ECU (وحدة التحكم في المحرك) |
|
POWER OUTLET |
 |
20 أمبير |
منفذ الطاقة الأمامي الأيسر |
*1: MDPS (نظام التوجيه المعزّز بمحرك كهربائي)هو نفس EPS (التوجيه المعزز الكهربائي).

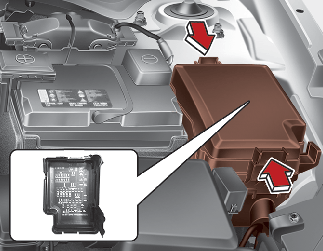

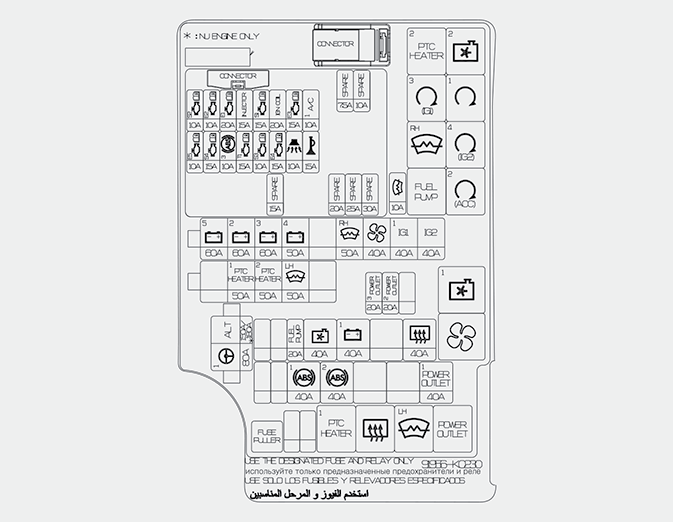

لوحة مصهر حجيرة المحرك
لوحة مصاهر حجرة غرفة المحرك
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
ALT |
المولد |
تصنيف 150A(G4FG/G4FJ) 180A(G4NA/G4NH) |
مصهر: نظام الفرامل المانع للانغلاق رقم 1، نظام الفرامل المانع للانغلاق رقم 2، مخرج الطاقة 1، مولد التيار المتردد، مضخة التفريغ، مضخة الزيت |
|
MDPS 1 |
 |
80 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS |
|
BATT 5 |
 |
60 أمبير |
مجموعة لوح دوائر مطبوعة (مصهر: ضاغط مكيف الهواء، آلة التنبيه، وحدة التحكم الإلكتروني 3، آلة التنبيه من النوع ب، المُرحل الرئيسي)، وحدة التحكم الإلكتروني 4، مرحل ضاغط مكيف الهواء |
|
BATT 2 |
 |
60 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (وحدة التحكم بوحدة لوحة العدادات) |
|
BATT 3 |
 |
60 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (وحدة التحكم بوحدة لوحة العدادات) |
|
BATT 4 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (مصهر: P/WDW RH، P/WDW LH، P/SEAT DRV، S/HEATER FRT، AMP، SUNROOF، TAILGATE OPEN، P/SEAT PASS) |
|
COOLING FAN |
 |
60 أمبير |
[(البنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط ] مرحل مروحة التبريد 1 |
|
RR HTD |
 |
40 أمبير |
المرحل الخلفي المدفأ |
|
BLOWER |
 |
40 أمبير |
مُرحل النافخ |
|
IG1 |
|
40 أمبير |
مفتاح الإشعال، أو زر ENGINE START/STOP (بدء تشغيل/ إيقاف المحرك) مرحل( (الإشعال 1) وحدة توزيع الطاقة 3 لمجموعة توصيل غرفة المحرك، مرحل (الملحقات) لوحدة توزيع الطاقة 2) |
|
IG2 |
 |
40 أمبير |
مفتاح الإشعال، أو زر ENGINE START/STOP (بدء تشغيل/ إيقاف المحرك)،مُرحل البدء لمجموعة توصيل غرفة المحرك، (مرحل الإشعال 2) لوحدة توزيع الطاقة 4) |
|
PTC HEATER 1 |
 |
50 أمبير |
مرحل المسخن 1 للتحكم الكهربائي في درجة الحرارة |
|
PTC HEATER 2 |
 |
50 أمبير |
مرحل المسخن 2 للتحكم الكهربائي في درجة الحرارة |
|
POWER OUTLET 2 |
 |
20 أمبير |
منفذ الطاقة الخلفي |
|
POWER OUTLET 3 |
 |
20 أمبير |
منفذ الطاقة الأمامي الأيمن |
|
TCU 1 |
 |
15 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
HEAD LAMP HI |
 |
10 أمبير |
HEAD LAMP HI Relay (مرحل المصباح الأمامي العلوي) |
|
FUEL PUMP |
 |
20 أمبير |
مُرحِّل مضخة الوقود |
|
COOLING FAN |
|
40 أمبير |
مرحل مروحة التبريد 2، مرحل مروحة التبريد 1 |
|
BATT 1 |
 |
40 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (مرحل سقاطة التحميل على المدى البعيد، المصهر: الوحدة 1، مدفأة المقعد الخلفي، قفل الباب، وحدة العمل المستقلة (وحدة التحكم المدمجة في الهيكل) 1، مفتاح الفرامل، الوسادة الهوائية 2) |
|
VACUUM PUMP |
مضخة التفريغ |
20 أمبير |
مضخة التفريغ |
|
ABS 1 |
 |
40 أمبير |
وحدة التحكم في نظام الفرامل المانع للانغلاق (ABS)، ووحدة التحكم في نظام التحكم بالثبات الإلكتروني (ESC) |
|
ABS 2 |
 |
30 أمبير |
وحدة التحكم في نظام الفرامل المانع للانغلاق (ABS)، ووحدة التحكم في نظام التحكم بالثبات الإلكتروني (ESC) |
|
POWER OUTLET 1 |
 |
40 أمبير |
مُرحل مخرج الطاقة |
|
A/C |
 |
10 أمبير |
مرحل تكييف الهواء |
|
HORN |
 |
15 أمبير |
مُرحِّل آلة التنبيه |
|
ECU 3 |
 |
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
B/ALARM HORN |
 |
10 أمبير |
مُرحل آلة التنبيه النوع ب |
|
IGN COIL |
 |
20 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] ملف الإشعال رقم 1/2/3/4، مُكثف [(محرك بنزين) سعة لترين يعمل بالحقن متعدد النقاط (MPI)] ملف إشعال رقم 1/2/3/4 |
|
ECU 4 |
 |
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
SNSR 1 |
 |
15 أمبير |
مستشعر الأكسجين (العلوي/السفلي) |
|
SNSR 3 |
 |
10 أمبير |
مجموعة توصيل غرفة المحرك (المرحل مضخة الوقود) |
|
INJECTOR |
 |
15 أمبير |
الحاقن #1/#2/#3/#4 |
|
TCU 2 |
 |
15 أمبير |
محرك بنزين سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)/ [(بنزين) 2.0 يعمل بالحقن متعدد النقاط] Transmission Range Switch(مفتاح نطاقات ناقل الحركة) |
|
ECU 1 |
 |
20 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
ABS 3 |
 |
10 أمبير |
وحدة التحكم في نظام الفرامل المانعة للانغلاق/ التحكم بالثبات الإلكتروني، موصل فحص متعدد الأغراض، موصل ربط البيانات |
|
ECU 2 |
 |
10 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) |
|
SNSR 4 |
 |
15 أمبير |
[(محرك بنزين) 1.6 لتر يعمل بالحقن متعدد النقاط] مستشعر سرعة السيارة |
|
SNSR 2 |
 |
10 أمبير |
محرك بنزين سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)/ [(بنزين) سعة 2.0 لتر يعمل بالحقن متعدد النقاط]/صمام التحكم في الزيت رقم 1، 2 (إدخال/تفريغ)، صمام ذو ملف لولبي للسحب المتنوع، صمام ذو ملف لولبي للتحكم في التطهير، مرحل تكييف الهواء، مجموعة توصيل غرفة المحرك (مرحل 2، مرحل 9) |
|
ECU 5 |
 |
10 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
*1: MDPS (نظام التوجيه المعزّز بمحرك كهربائي)هو نفس EPS (التوجيه المعزز الكهربائي).
المُرحل
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
PTC HEATER 2 Relay |
|
دقيق |
|
COOLING FAN 2 Relay |
 |
دقيق |
|
PDM 3 (IG1) Relay |
 |
دقيق |
|
START Relay |
 |
دقيق |
|
HEAD LAMP HI Relay |
|
دقيق |
|
PDM 4 (IG2) Relay |
 |
دقيق |
|
FUEL PUMP Relay |
مضخة الوقود |
دقيق |
|
PDM 2 (ACC) Relay |
 |
دقيق |
|
COOLING FAN 1 Relay |
 |
صغير |
|
BLOWER Relay |
|
صغير |
|
PTC HEATER 1 Relay |
|
دقيق |
|
REAR HEATED Relay |
|
دقيق |
|
POWER OUTLET Relay |
|
دقيق |

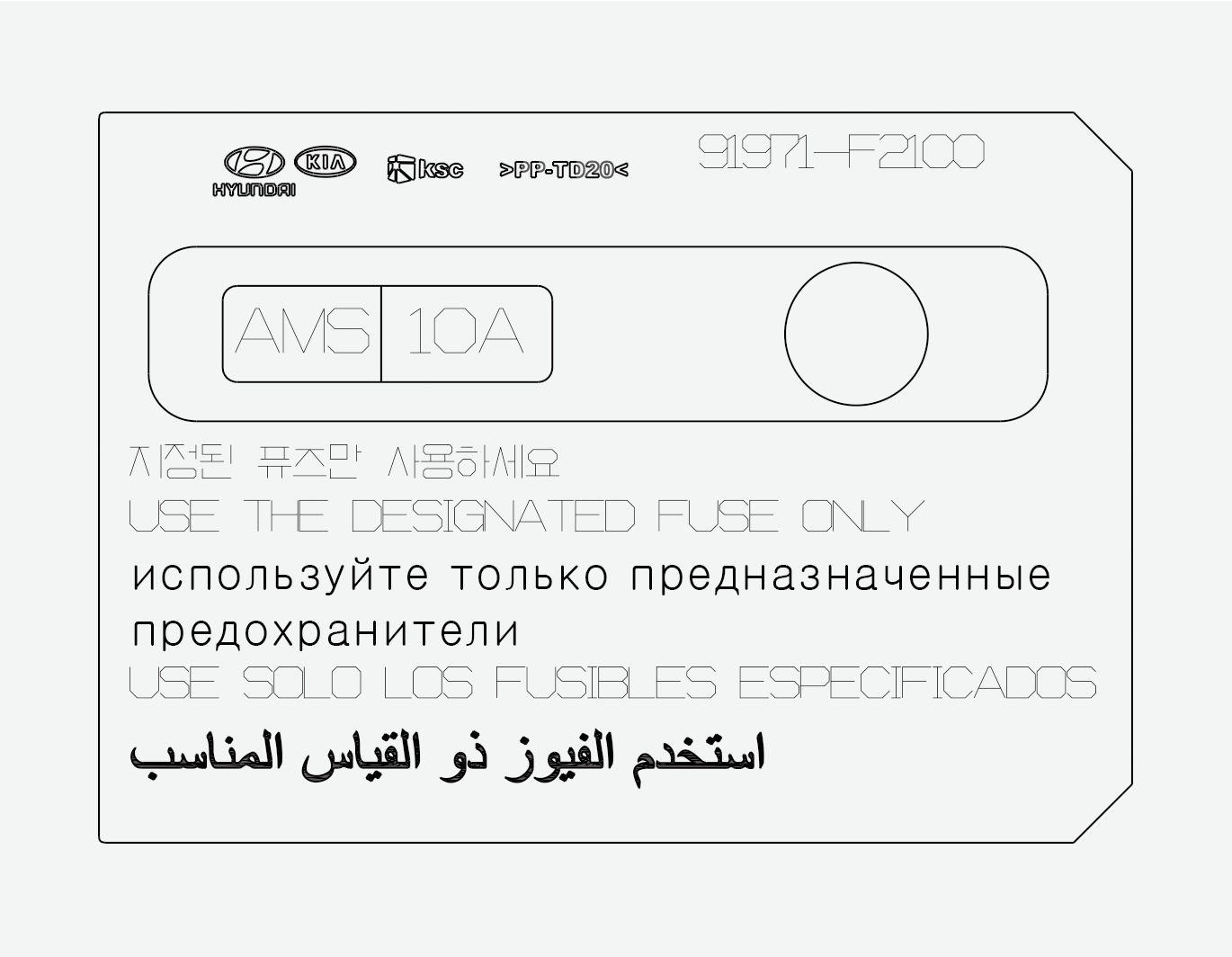

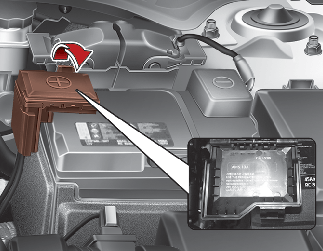

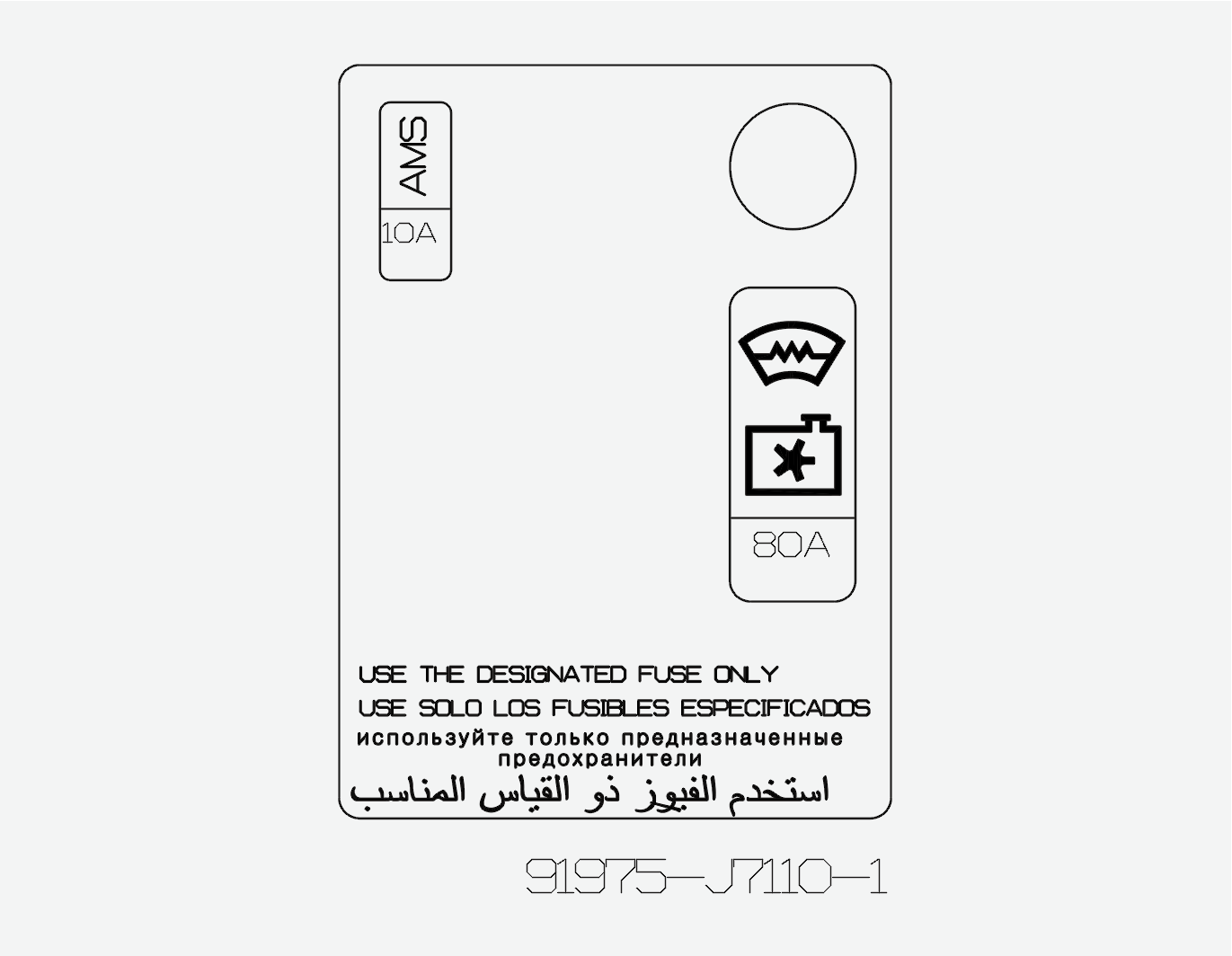

لوحة المصاهر بحجيرة المحرك (غطاء طرف توصيل البطارية)
