Ancoraggio ISOFIX e cinghia di stabilizzazione (Sistema ancoraggio ISOFIX) per bambini

Il sistema ISOFIX trattiene un sistema di ritenuta per bambini durante la marcia e in caso di incidente. Il sistema è concepito per rendere il montaggio del sistema di ritenuta per bambini più semplice e per ridurre la possibilità di installazione non corretta. Il sistema ISOFIX utilizza gli ancoraggi presenti nel veicolo e gli attacchi sul sistema di ritenuta per bambini. Il sistema ISOFIX elimina la necessità di utilizzare le cinture di sicurezza per assicurare il sistema di ritenuta per bambini ai sedili posteriori.

Gli ancoraggi ISOFIX sono barre in metallo incorporate nel veicolo. Sono presenti due ancoraggi inferiori per ciascun posto a sedere ISOFIX dove il sistema di ritenuta per bambini potrà essere vincolato mediante gli attacchi inferiori.

Per usare il sistema ISOFIX del proprio veicolo, è necessario disporre di un sistema di ritenuta per bambini con attacchi ISOFIX.

Il costruttore del seggiolino di sicurezza per bambini fornirà tutte le istruzioni sull'uso del seggiolino per bambini mediante i rispettivi attacchi per ancoraggi inferiori ISOFIX.

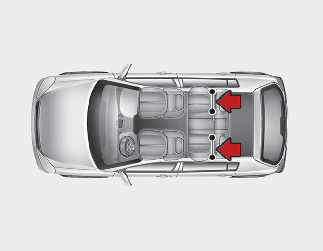

Gli ancoraggi ISOFIX sono previsti per i posti a sedere posteriori esterni lato sinistro e lato destro. Le loro ubicazioni sono indicate in figura:

Avvertenza

Non tentare d'installare un seggiolino di sicurezza per bambini usando gli ancoraggi ISOFIX nel posto a sedere posteriore centrale. Non sono presenti ancoraggi ISOFIX per quel sedile. L'uso di ancoraggi per sedili esterni per l'installazione del seggiolino di sicurezza (CRS) sul sedile posteriore centrale potrebbe causare il danneggiamento degli ancoraggi.

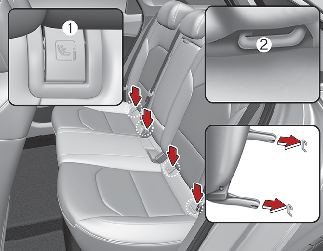

* Indicatore di posizione dell'ancoraggio ISOFIX (i-Size) ()
Ancoraggio ISOFIX (i-Size)

Gli ancoraggi ISOFIX (i-Size) sono ubicati tra schienale sedile e cuscino sedile dei posti a sedere posteriori esterni e sono indicati dai simboli.

Fissaggio del sistema seggiolino per bambini con "Sistema ancoraggi ISOFIX (i-Size)"

Per installare un seggiolino per bambini compatibile ISOFIX (i-Size) in uno dei posti a sedere posteriori esterni:

Spostare la fibbia cintura di sicurezza lontano dagli ancoraggi ISOFIX (i-Size).

Spostare lontano dagli ancoraggi qualsiasi altro oggetto che possa impedire un saldo collegamento tra seggiolino per bambini e ancoraggi ISOFIX (i-Size).

Posizionare il seggiolino per bambini sul sedile del veicolo, quindi attaccare il sedile agli ancoraggi ISOFIX (i-Size) seguendo le istruzioni fornite dal costruttore del seggiolino per bambini.

Per la corretta installazione del seggiolino per bambini e il collegamento degli ancoraggi ISOFIX del seggiolino agli attacchi ISOFIX (i-Size), seguire le istruzioni del relativo produttore.

Avvertenza

Adottare le precauzioni seguenti quando si usa il sistema ISOFIX (i-Size):

Leggere e attenersi a tutte le istruzioni per il montaggio fornite con il sistema di ritenuta per bambini.
Per evitare che il bambino raggiunga e si aggrappi alle cinture non riavvolte, fissare tutte le cinture posteriori non utilizzate e ritrarre la cintura dietro il bambino. I bambini possono essere strangolati se un tratto diagonale della cintura si avvolge attorno al collo e la cintura si tende.
Non allacciare MAI più di un sistema di ritenuta per bambini ad un singolo ancoraggio. Ciò potrebbe causare l'allentamento o la rottura dell'ancoraggio o dell'attacco.
Far sempre ispezionare il sistema ISOFIX (i-Size) dal proprio concessionario dopo un incidente. Un incidente potrebbe danneggiare il sistema ISOFIX (i-Size) impedendogli di fissare a dovere il seggiolino per bambini.

Fissare un seggiolino di sicurezza per bambini con un sistema di "Ancoraggio flessibile superiore"

I sistemi di ancoraggio flessibili superiori per i seggiolini si trovano sul retro degli schienali dei sedili posteriori.

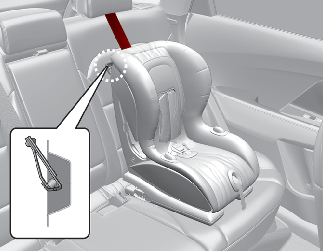

Far passare la cinghia con ancoraggio flessibile del seggiolino sopra lo schienale. Per il posizionamento della cinghia con ancoraggio flessibile, seguire la procedura indicata dal produttore del seggiolino di sicurezza per bambini.

Collegare la cinghia con ancoraggio flessibile all'apposito ancoraggio, quindi fissare la cinghia secondo le istruzioni del produttore del seggiolino di sicurezza per bambini per collegare saldamente il sistema al sedile.

Avvertenza

Adottare le precauzioni seguenti quando s'installa l'ancoraggio flessibile superiore:

Leggere e attenersi a tutte le istruzioni per il montaggio fornite con il sistema di ritenuta per bambini.
Non allacciare MAI più di un sistema di ritenuta per bambini ad un singolo ancoraggio Top-Tether ISOFIX. Potrebbe far allentare o rompere l'ancoraggio o l'attacco.
Non fissare la cinghia di stabilizzazione ad ancoraggi diversi da quello corretto. Può non funzionare correttamente se fissata a qualcos'altro.
Gli ancoraggi per il sistema di ritenuta per bambini sono progettati per resistere solo ai carichi a cui sono soggetti se installati correttamente. In nessuna occasione devono essere usati per le cinture di sicurezza o imbracature per adulti, o per attaccarvi altri oggetti o dispositivi del veicolo.

Fissaggio di un seggiolino di sicurezza per bambini con cintura a tre punti

Quando non si usa il sistema ISOFIX, tutti i seggiolini di sicurezza per bambini devono essere fissati a un sedile posteriore del veicolo tramite la parte addominale di una cintura a tre punti.

Installazione di un seggiolino di sicurezza per bambini con cintura a tre punti

Per installare il sistema seggiolino di sicurezza per bambini sui sedili posteriori, fare quanto segue:

Sistemare il sistema seggiolino di sicurezza per bambini nel sedile posteriore e far passare la cintura a tre punti attorno o attraverso il seggiolino seguendo le istruzioni del costruttore del seggiolino.

Allacciare la linguetta cintura a tre punti nella fibbia. Ascoltare che si senta distintamente un "click". Posizionare il pulsante di rilascio in modo che sia facilmente accessibile in caso di emergenza.

Assicurarsi che il nastro cintura di sicurezza non sia attorcigliato.

Recuperare il lasco della cintura nella misura maggiore possibile spingendo in basso il sistema seggiolino di sicurezza per bambini e riavvolgendo nel contempo il tratto dorsale della cintura nell'arrotolatore.

Spingere e tirare il sistema di ritenuta per bambini per verificare che la cintura di sicurezza lo trattenga saldamente in posizione.

Se il produttore del sistema di ritenuta per bambini raccomanda l'uso di un top-tether con la cintura addominale/spalla, fare riferimento a Maggiori dettagli.

Per rimuovere il seggiolino di sicurezza per bambini, premere il pulsante di rilascio sulla fibbia, quindi estrarre la cintura a tre punti dal seggiolino di sicurezza e lasciare che la cintura si riavvolga completamente.

Idoneità delle varie posizioni di seduta per i sistemi di seggiolini per bambini con cintura e ISOFIX, in conformità alle norme UN.

(Informazioni per l'uso da parte degli utilizzatori di veicoli e per i produttori di seggiolini di sicurezza per bambini (CRS))

Sì: Adatto all'apposita categoria CRS
No: Non idoneo al montaggio della classe prevista di CRS
"-" : Non applicabile
La tabella si basa su veicoli con guida a sinistra. Ad eccezione del sedile passeggero anteriore, la tabella è valida per i veicoli con guida a destra.

Per questi ultimi utilizzare le informazioni indicate per il posto a sedere numero 3.

Classi di CRS		Posti a sedere							Note
		1	2	3		4	5	6
		1	2	Airbag ON	Airbag OFF (Disattivato)	4	5	6
CRS universale con cintura		-	-	No	Sì F, R	Sì F, R	Sì^*1 F, R	Sì F, R	F : Rivolto in avanti R : Rivolto all'indietro
CRS i-size		-	-	No	No	Sì F, R^*2	No	Sì F, R^*2
Culla portatile (CRS ISOFIX rivolto verso il lato)	ISOFIX CRF : L1, L2	-	-	No	No	No	No	No
CRS ISOFIX per neonato (per es. CRS per un neonato)	ISOFIX CRF : R1	-	-	No	No	Sì, R	No	Sì, R
CRS ISOFIX per prima infanzia - piccolo	ISOFIX CRF: F2, F2X, R2, R2X	-	-	No	No	Sì F, R^*2	No	Sì F, R^*2
* CRS ISOFIX per prima infanzia - grande (*: non seggiolini ausiliari)	ISOFIX CRF : F3, R3	-	-	No	No	Sì F, R^*2	No	Sì F, R^*2
Seggiolino ausiliario – larghezza ridotta	ISO CRF : B2	-	-	No	No	Sì	No	Sì
Seggiolino ausiliario – larghezza intera	ISO CRF : B3	-	-	No	No	No	No	No

*1. Il posto a sedere numero 5 non è adatto al montaggio di un sistema di sicurezza per bambini con una gamba di supporto.

*2. Per il fissaggio del CRS grande ISOFIX per bambini.

Sedile del conducente: Si deve spostare il sedile del conducente nella posizione centrale e regolare l'altezza del sedile nella posizione più alta
Sedile del passeggero anteriore: Dovete spostare il sedile del passeggero nella posizione più avanzata.

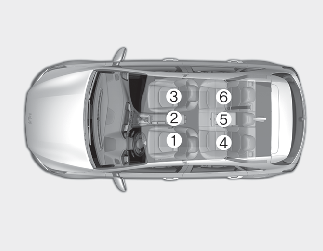

Numero del sedile	Posizione nel veicolo
1	Anteriore sinistro
2	Centrale anteriore
3	Anteriore destro
4	Sedile sinistro 2ª fila
5	Sedile centrale 2ª fila
6	Sedile destro 2ª fila

Sistemi di seggiolini per bambini consigliati – Per Europa

Fascia di peso	Nome	Costruttore	Tipo di fissaggio	ECE-R44 Omologazione Nº
Gruppo 0+	Cabriofix & Familyfix	Maxi Cosi	ISOFIX	E4 04443907
Gruppo I	Duo Plus	Britax Römer	ISOFIX e superiore	E1 04301133
Gruppo II	KidFix II XP	Britax Römer	ISOFIX e cinghia veicolo	E1 04301323
Gruppo III	Junior III	Graco	Cinghia veicolo	E11 03.44.164 E11 03.44.165

Informazioni sul costruttore del CRS

Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com

Britax Römer: http://www.britax.com

Graco http//www.gracobaby.com
