Description du panneau de fusible/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.

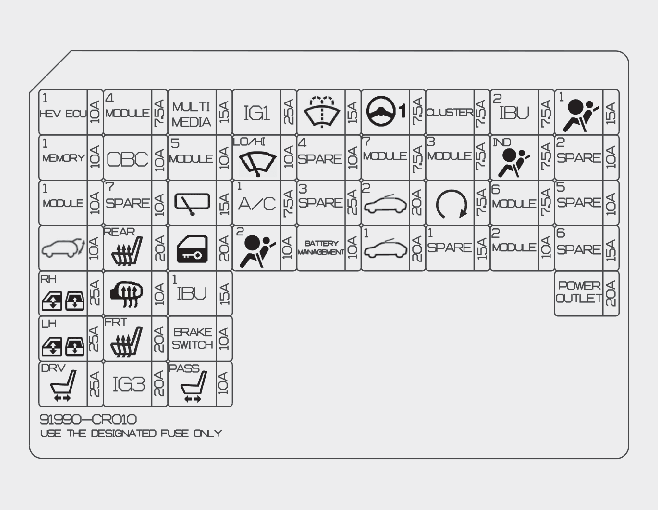

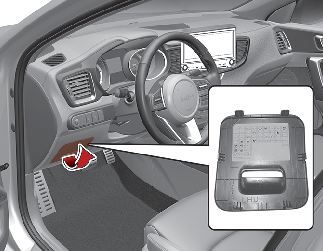

Panneau de fusibles côté conducteur (hybride enfichable)
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
HPCU (Unité de commande de puissance hybride) |
|
MEMORY1 |
 |
10 A |
Module IMS (système à mémoire intégrée) du conducteur, Module de commande de climatisation, Module de hayon à commande électrique, Combiné d’instruments |
|
MODULE1 |
 |
10 A |
Connecteur de liaison de données, Commutateur de feux de détresse, Combiné d’instruments, Boîte de relais ICM (module de circuit intégré) (relais de rabattement/déploiement des rétroviseurs extérieurs/de trappe à carburant), Capteur de lumière et optique automatique, Commutateur de console, Poignée extérieure à clé intelligente conducteur/passager, Éclairage de connecteur de chargeur, Bloc de jonction de compartiment moteur (relais de VERROUILLAGE DE CHARGEUR, relais de DÉVERROUILLAGE DE CHARGEUR) |
|
HAYON |
 |
10 A |
Relais de hayon |
|
P/WDW RH |
 |
25 A |
Relais de vitre électrique côté droit, Module de lève-vitres électriques conducteur/passager à sécurité, Module de vitre électrique à sécurité arrière côté droit |
|
LÈVE-VITRE PASSAGER GAUCHE |
 |
25 A |
Relais de vitre électrique côté gauche, Module de lève-vitres électriques conducteur/passager à sécurité, Module de vitre électrique à sécurité arrière côté gauche |
|
SIÈGE À COMMANDE ÉLECTRIQUE DU CONDUCTEUR |
 |
25 A |
Module IMS (système de mémoire intégrée) conducteur, Commutateur manuel de siège conducteur |
|
MODULE 4 |
 |
7,5 A |
Systèmes d’aide à la conduite (ADAS ECU) pour se garer, interrupteur de coussin de sécurité, IBU (unité de commande de carrosserie intégrée), caméra de vision frontale, radar d’angle arrière gauche/droite, interrupteur de frein de stationnement électronique, haut-parleur VESS, pompe à eau électrique (moteur), radar avant |
|
OBC |
 |
10 A |
Unité OBC (chargeur embarqué) |
|
CHAUFFAGE DE SIÈGE ARRIÈRE |
 |
20 A |
Module de commande de chauffe-siège arrière |
|
HEATED MIRROR (rétroviseur chauffant) |
 |
10 A |
Rétroviseur extérieur électrique conducteur/passager, Module de commande de climatiseur |
|
CHAUFFAGE DE SIÈGE AVANT |
 |
20 A |
Module de commande de chauffage de siège avant, Module de commande de siège avant ventilé |
|
IG3 |
 |
20 A |
Bloc secondaire arrière (relais IG3 1), Boîte de relais ICM (module de circuit intégré) (relais IG3 2/3) |
|
MULTIMÉDIA |
 |
15 A |
Unité principale audio, audio/vidéo et navigation |
|
MODULE 5 |
 |
10 A |
Module de commande de chauffage de siège arrière, Commutateur de coussin de planche de bord, Connecteur de liaison de données, Rétroviseur électrochromique, Audio, Unité principale Audio/Vidéo et Navigation, Éclairage du levier de changement de vitesses ATM (transmission automatique), Module de commande de climatiseur, Module de commande de chauffage de siège avant, Module de commande de ventilation avant, Module IMS (système à mémoire intégrée) du conducteur, Phare côté gauche/côté droit |
|
ESSUIE-GLACE ARRIÈRE |
 |
15 A |
Moteur d'essuie-glace arrière, Boîte de relais (relais d'essuie-glace arrière) ICM (module de circuit intégré) |
|
VERROUILLAGE PORTES |
 |
20 A |
Relais de verrouillage/déverrouillage de porte, Boîtier de relais ICM (module de circuit intégré) (relais de pêne dormant) |
|
IBU 1 |
 |
15 A |
IBU (Unité de commande de carrosserie intégrée) |
|
BRAKE SWITCH |
 |
10 A |
IBU (Unité de commande de carrosserie intégrée), Commutateur de feu stop |
|
SIÈGE À COMMANDE ÉLECTRIQUE DE PASSAGER |
 |
10 A |
Commutateur manuel de siège de passager |
|
COMMUTATEUR D’ALLUMAGE 1 |
 |
25 A |
Bloc PCB (Nom de fusible - IG3 1, HEV HCU2, IEB4, DCT4) |
|
ESSUIE-GLACE |
 |
10 A |
Bloc PCB (relais d'essuie-glace avant (lent)), Moteur d'essuie-glace avant, IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur) |
|
A/C1 |
 |
7,5 A |
Bloc de jonction du compartiment moteur (Relais de CHAUFFAGE PTC n° 2, Relais de CHAUFFAGE PTC n° 1, Relais de DÉVERROUILLAGE DE CHARGEUR), Module de commande de climatiseur, Compresseur électrique de climatiseur |
|
AIR BAG2 |
 |
10 A |
Module de commande SRS |
|
LAVE-VITRE |
 |
15 A |
Commutateur multifonction |
|
GESTION DE LA BATTERIE |
 |
10 A |
Module de commande BMS (Système de gestion de la batterie) |
|
MDPS*1 |
 |
7,5 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
MODULE 7 |
 |
7,5 A |
Module de commande de siège chauffant arrière, Module de commande de siège chauffant avant, Module de commande de siège ventilé avant, Chauffage de gicleur, Contrôleur de ventilateur de refroidissement |
|
TOIT OUVRANT 2 |
 |
20 A |
Moteur de toit ouvrant panoramique |
|
TOIT OUVRANT 1 |
 |
20 A |
Moteur de toit ouvrant panoramique |
|
BLOC D’INSTRUMENTS |
 |
7,5 A |
Combiné d’instruments |
|
MODULE3 |
 |
7,5 A |
Commutateur de mode Sport, Commutateur de feu stop |
|
START |
 |
7,5 A |
Contacteur d'inhibiteur, |
|
IBU 2 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
TÉMOIN D'AIRBAG |
 |
7,5 A |
Bloc d'instruments, Commutateur de feux de détresse |
|
MODULE 6 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE2 |
 |
10 A |
Audio, Unité principale audio, audio/vidéo et navigation, IBU (unité de commande de carrosserie intégrée), Chargeur sans fil, Bloc de jonction du compartiment moteur (Relais de PRISE DE COURANT), Commutateur de rétroviseurs extérieurs électriques |
|
AIR BAG1 |
 |
15 A |
Module de commande SRS |
|
Prise électrique |
 |
20 A |
Prise électrique GA |
*1 : MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique).

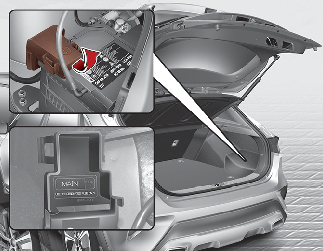

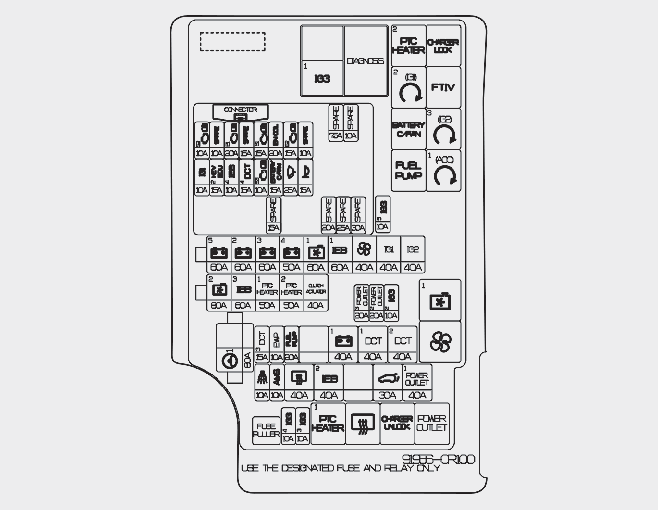

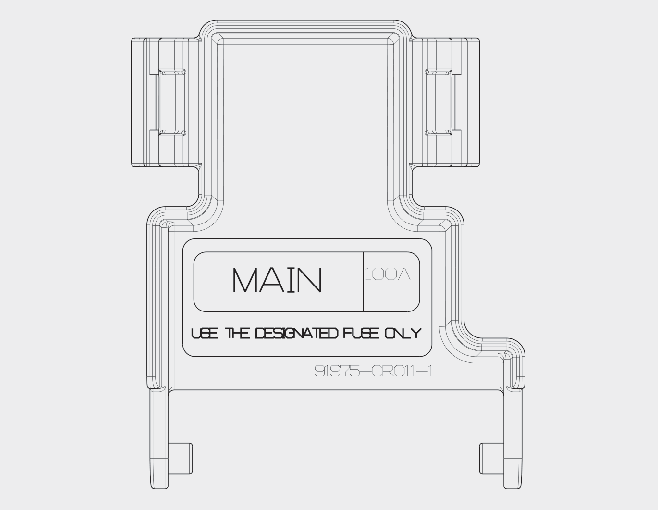

Cache de la borne de batterie (hybride enfichable)
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
MDPS*1 |
|
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
BATT5 |
 |
60 A |
Bloc PCB (Nom des fusibles : BATTERY C/FAN, WIPER, HORN, ECU2, Relais de commande du moteur) |
|
BATT2 |
 |
60 A |
Bloc de jonction ICU (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
Bloc de jonction ICU (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
Bloc de jonction ICU (Nom des fusibles : TAIL GATE, P/WDW RH, P/WDW RH, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (direction assistée entraînée par moteur), SUNROOF 2, SUNROOF 1) |
|
VENTILATEUR DE REFROIDISSEMENT1 |
|
60 A |
Relais de VENTILATEUR DE REFROIDISSEMENT 1 |
|
IEB1 |
 |
60 A |
Module de frein électrique intégré |
|
SOUFFLANTE |
 |
40 A |
Relais de SOUFFLANTE |
|
COMMUTATEUR D’ALLUMAGE 1 |
|
40 A |
Relais PDM 2 (IG1), relais PDM 1 (ACC) |
|
IG2 |
 |
40 A |
Relais PDM 3 (IG2) |
|
VENTILATEUR DE REFROIDISSEMENT2 |
|
80 A |
Contrôleur de ventilateur de refroidissement |
|
IEB3 |
 |
60 A |
Module de frein électrique intégré |
|
CHAUFFAGE PTC 1 |
 |
50 A |
Relais de CHAUFFAGE PTC 1 |
|
CHAUFFAGE PTC 2 |
 |
50 A |
Relais de CHAUFFAGE PTC 2 |
|
ACTIONNEUR D'EMBRAYAGE |
 |
40 A |
Actionneur d'embrayage (HEV) |
|
PRISE ÉLECTRIQUE 3 |
 |
20 A |
Prise électrique arrière |
|
PRISE ÉLECTRIQUE 2 |
 |
20 A |
Prise électrique droite |
|
IG3 2 |
 |
10 A |
Combiné d’instruments, Témoin de chargeur, Unité principale audio, audio/vidéo et navigation |
|
DCT3 |
 |
15 A |
TCM (module de commande de la transmission) |
|
EWP |
 |
10 A |
Pompe à eau électrique (moteur) |
|
POMPE À CARBURANT |
 |
20 A |
Relais de POMPE À CARBURANT |
|
BATT1 |
 |
40 A |
Bloc de jonction ICU (RELAIS DE VERROUILLAGE DE CHARGE À LONG TERME, Nom des fusibles : HEV ECU1, MODULE 1, OBC (chargeur embarqué), SIÈGE CHAUFFANT AR, SERRURE DE PORTE, IBU (unité de commande de carrosserie intégrée) 1, CONTACTEUR DE FREIN, AIRBAG 2) |
|
DCT1 |
 |
40 A |
TCM (module de commande de la transmission) |
|
DCT2 |
 |
40 A |
TCM (module de commande de la transmission) |
|
ALARME ANTIVOL |
 |
10 A |
Boîte relais ICM (Module de circuit intégré) (relais d'alarme antivol) |
|
AMS |
 |
10 A |
Capteur de batterie |
|
RR HTD |
 |
40 A |
Relais de CHAUFFAGE ARRIÈRE |
|
IEB2 |
 |
40 A |
Module de frein électrique intégré, Connecteur polyvalent de contrôle |
|
PTGM |
 |
30 A |
Module de hayon à commande électrique |
|
PRISE DE COURANT1 |
 |
40 A |
Relais de PRISE DE COURANT |
|
IG3 4 |
 |
10 A |
Unité OBC (chargeur embarqué), HPCU (Unité de commande de puissance hybride), ECM (Module de commande du moteur), TCM (Module de commande de la transmission) |
|
IG3 3 |
 |
10 A |
Pompe à eau électrique (HEV) |
|
IG3 5 |
 |
10 A |
Module de commande BMS (Système de gestion de la batterie), Contacteur d'inhibiteur, Relais de VENTILATEUR DE REFROIDISSEMENT DE BATTERIE, Bloc de jonction ICU (Module de commande IPS) |
*1 : MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique).
|

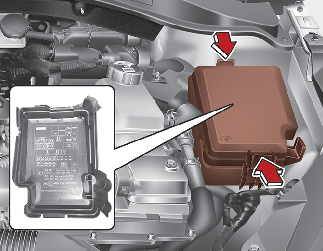

Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Bloc de jonction auxiliaire du compartiment moteur (relais de CHAUFFAGE PTC 2) |
|
HEV HCU2 |
 |
15 A |
HPCU (Unité de commande de puissance hybride), actionneur d'embrayage (HEV) |
|
IEB4 |
 |
10 A |
Module de frein électrique intégré, Connecteur polyvalent de contrôle |
|
DCT4 |
 |
15 A |
Contacteur de mode SPORT |
|
SENSOR3 |
 |
10 A |
Bloc de jonction du compartiment moteur (relais de POMPE À CARBURANT) |
|
VENTILATEUR DE REFROIDISSEMENT DE BATTERIE |
 |
15 A |
Bloc de jonction du compartiment moteur (relais de VENTILATEUR DE REFROIDISSEMENT DE BATTERIE) |
|
ESSUIE-GLACE |
 |
25 A |
Relais d'essuie-glace avant |
|
AVERTISSEUR SONORE |
 |
15 A |
Relais de l'avertisseur sonore |
|
CAPTEUR2 |
 |
10 A |
Bloc de jonction du compartiment moteur (Relais de VENTILATEUR DE REFROIDISSEMENT 1, Relais TIV), Capteur de position d'arbre à cames N°1 (admission), Capteur de position d'arbre à cames N°2 (échappement), Électrovanne de commande de purge, Capteur de débit d'air massique, Distributeur d'huile N°1 (admission), Distributeur d'huile N°2 (échappement) |
|
ECU1 |
 |
20 A |
ECM (module de commande du moteur) |
|
CAPTEUR1 |
 |
15 A |
Sonde d'oxygène (amont/aval) |
|
IGN COIL |
 |
20 A |
Bobine d'allumage n° 1/n° 2/n° 3/n° 4 |
|
ECU2 |
 |
15 A |
ECM (module de commande du moteur) |
|
Symbole |
Nom du relais |
Type |
|---|---|---|
|
|
Relais de CHAUFFAGE PTC 2 |
MICRO |
 |
Relais PDM 2 (IG1) |
MICRO |
|
|
Relais de C/VENTILATEUR DE BATTERIE |
MICRO |
|
|
Relais de POMPE À CARBURANT |
MICRO |
 |
Relais de VERROUILLAGE DU CHARGEUR |
MICRO |
 |
Relais FTIV |
MICRO |
 |
Relais PDM 3 (IG2) |
MICRO |
 |
Relais PDM 1 (ACC) |
MICRO |
 |
Relais de VENTILATEUR DE REFROIDISSEMENT 1 |
MINI |
|
|
Relais de SOUFFLANTE |
MINI |
 |
Relais de CHAUFFAGE PTC 1 |
MICRO |
|
|
Relais de CHAUFFAGE ARRIÈRE |
MICRO |
 |
Relais de DÉVERROUILLAGE DU CHARGEUR |
MICRO |
 |
Relais de PRISE DE COURANT |
MICRO |
 |
Relais IG3 1 (Bloc de jonction auxiliaire du compartiment moteur) |
MICRO |
