Réglage des phares et des phares antibrouillard avant (pour l'Europe)

Réglage des phares

Break
CUV
1
Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.
2
Le véhicule doit se trouver sur un terrain plat.
3
Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).
4
Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.
5

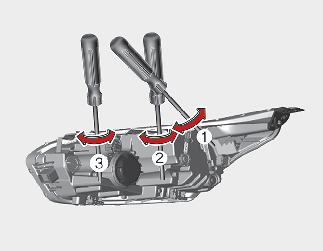

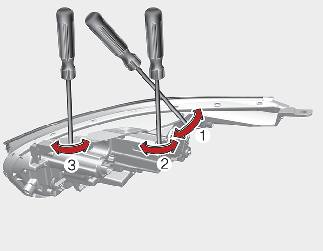

Pour diriger les feux de croisement et de route vers la gauche ou la droite, tournez le tournevis (1) dans le sens horaire ou antihoraire. Pour diriger les feux de croisement et de route vers le haut ou vers le bas, tournez le tournevis (2) dans le sens horaire ou antihoraire.
6
Le phare antibrouillard avant peut être réglé comme les autres phares. L'état des feux antibrouillard avant et de la batterie doit être normal. Pour orienter les feux antibrouillard avant vers le haut ou le bas, tourner le tournevis (3) dans le sens horaire ou antihoraire.

Repère d’orientation

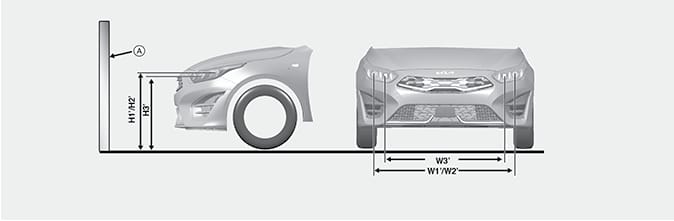

Break (modèle standard)

* A : Écran

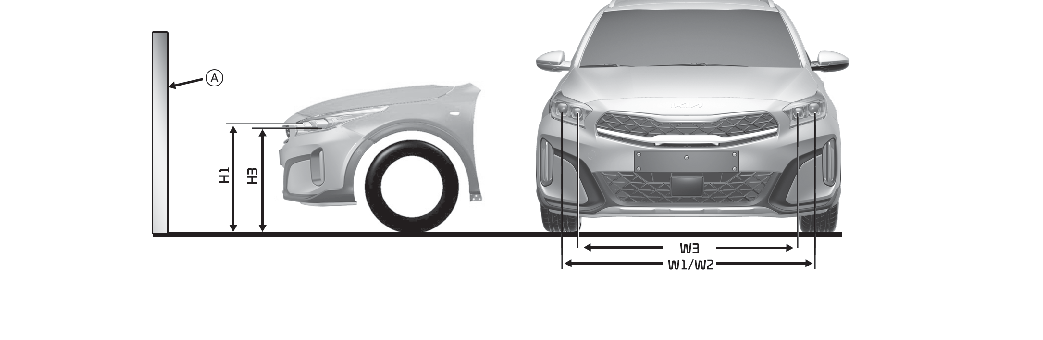

CUV (pneu 16/18 pouces)

* A : Écran

Break

État du véhicule

Phare (type LED)

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux antibrouillard

Feux de croisement/Feux de route

Feux antibrouillard

H1'/H2'

H3'

W1'/W2'

W3'

sans conducteur

[mm (in)]

706 (27,8)

686 (27,0)

1 404 (55,3)

1 191 (48,9)

avec conducteur

[mm (in)]

700 (27,5)

682 (26,9)

1 404 (55,3)

1 191 (48,9)

CUV (pneu 16 po)

État du véhicule

Phare (type LED)

Feu antibrouillard avant (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H3

W3

H1/H2

W1/W2

sans conducteur

[mm (in)]

755 (29,7)

1 403 (55,2)

734 (28,9)

1 201 (47,3)

avec conducteur

[mm (in)]

749 (29,5)

1 403 (55,2)

728 (28,7)

1 201 (47,3)

CUV (pneu 18 po)

État du véhicule

Phare (type LED)

Feu antibrouillard avant (type LED)

Hauteur par rapport au sol

Distance entre les phares

Hauteur par rapport au sol

Distance entre les phares

Feux de croisement/Feux de route

Feux de croisement/Feux de route

H3

W3

H1/H2

W1/W2

sans conducteur

[mm (in)]

767 (30,2)

1 403 (55,2)

746 (29,4)

1 201 (47,3)

avec conducteur

[mm (in)]

761 (30)

1 403 (55,2)

740 (29,1)

1 201 (47,3)

Feux de croisement (véhicule LHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

1
Allumer les feux de croisement avec le conducteur (75 kg) à bord.
2
La ligne d'intersection doit être alignée sur celle de l'image.
3
Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.
4
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur Kia agréé. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.

Feux de croisement (véhicule RHD)

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

1
Allumer les feux de croisement avec le conducteur (75 kg) à bord.
2
La ligne d'intersection doit être alignée sur celle de l'image.
3
Tout d'abord, ajustez la ligne de découpe à aligner sur la ligne horizontale, puis ajustez la ligne verticale.
4
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur Kia agréé. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.

Feu antibrouillard avant

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare antibrouillard gauche

C : ligne verticale marquant le centre de l'ampoule de phare antibrouillard droit

D : ligne horizontale marquant le centre du phare antibrouillard

E : sol

F : ligne d'intersection

G : limite supérieure

1
Allumez les feux antibrouillard avant sans vous installer dans le véhicule
2
La ligne d’intersection doit être alignée sur la plage autorisée (zone sombre).

* S'il un réglage est nécessaire, réglez le point de visée après la mesure réelle de la garde au sol d'un véhicule ou rendez-vous chez Kia recommande de consulter un concessionnaire/réparateur Kia agréé. Cela parce que cela peut différer de la garde au sol réelle d'un véhicule.
