Описание на панела с предпазители/релета
От вътрешната страна на капаците на панелите с предпазители/релета можете да намерите табелката с наименованията и номиналите на предпазителите/релетата.
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

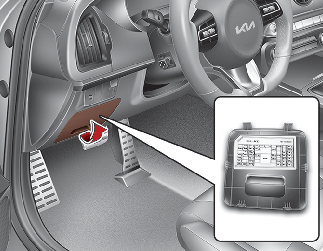

Панел с предпазители от страната на водача

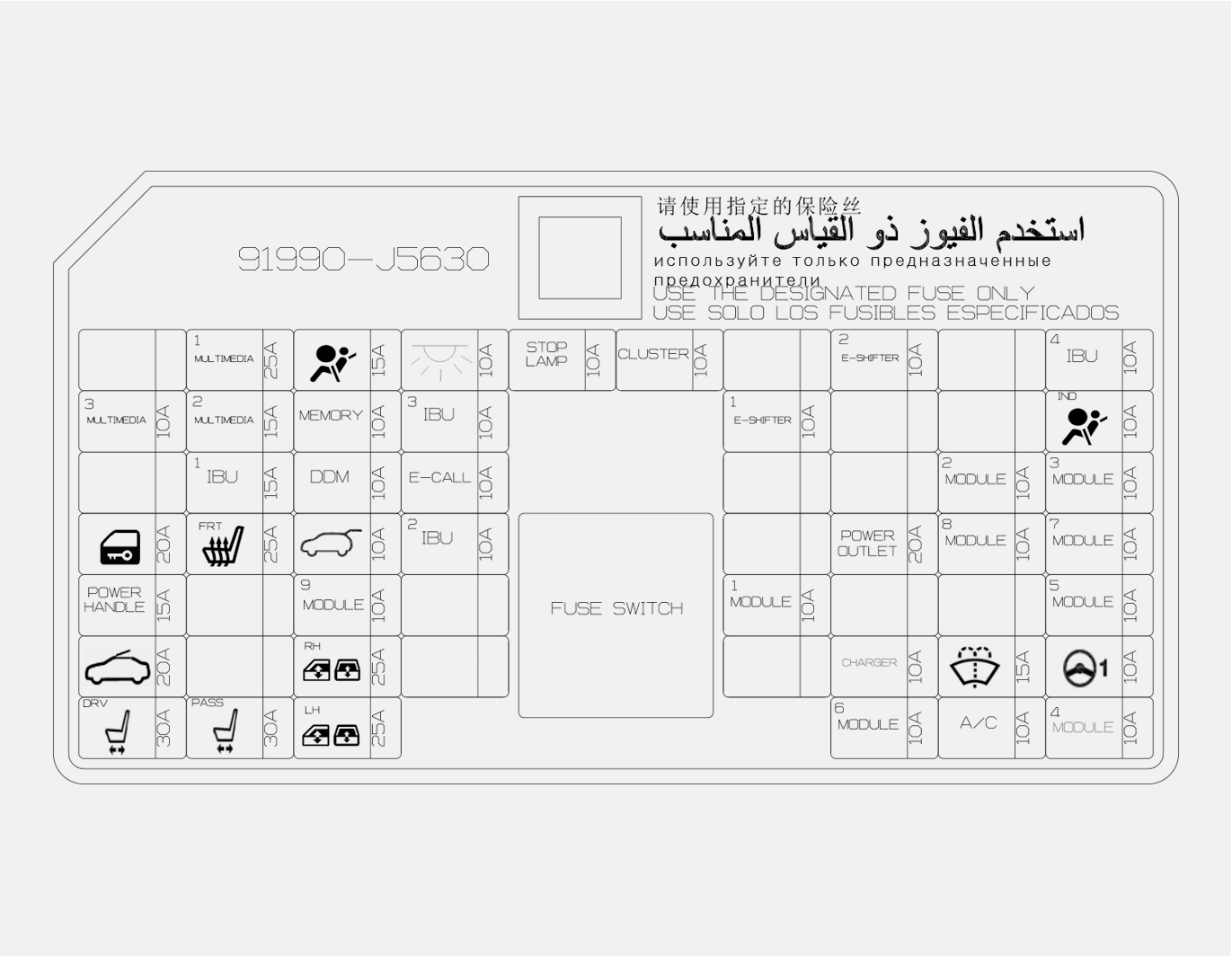

Приборен панел (Панел с предпазители от страната на водача)
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
МУЛТИМЕДИЯ 1 |
|
25 A |
[Без ISG] предпазител – МУЛТИМЕДИЯ 3, МУЛТИМЕДИЯ 2 [С ISG] Постояннотоков преобразувател ниско напрежение (аудио) |
|
ВЪЗДУШНА ВЪЗГЛАВНИЦА |
|
15 A |
Контролен модул на SRS (Допълнителна система за обезопасяване) |
|
ВЪТРЕШНА ЛАМПА |
|
10 A |
Лампа за конзолата над главата, Централна вътрешна лампа, Вътрешна лампа, Ключ за огледална лампа лява/дясна, Лампа в багажника лява/дясна, Лампа в жабката, Вътрешна лампа на вратата на водача/пътника, Лампа на вратата на водача/пътника, Лампа в зоната на краката на водача/пътника |
|
СТОПОВЕ |
|
10 A |
IBU, превключвател за стоповете |
|
ТАБЛО |
|
10 A |
Арматурно табло, проекционен дисплей |
|
E-SHIFTER 2 |
|
10 A |
Лост за превключване на електронна автоматична трансмисия (IG1) |
|
IBU 4 |
|
10 A |
IBU (IG1) |
|
МУЛТИМЕДИЯ 3 |
|
10 A |
[С ISG] Арматурно табло, Проекционен дисплей, Превключвател на климатика, Безжично зарядно устройство, [С ISG] Предупреждение при наличие на автомобил в мъртвата зона, [Без ISG] SVM (Обзорен монитор) |
|
МУЛТИМЕДИЯ 2 |
|
15 A |
Аудио |
|
ПАМЕТ |
|
10 A |
Модул за управление на климатика, Ключ за климатика, Индикатор за сигурност, Табло на проекционен дисплей [Без ISG] |
|
IBU 3 |
|
10 A |
IBU (B+) |
|
E-SHIFTER 1 |
|
10 A |
Лост за превключване на електронна автоматична трансмисия (B+) |
|
ИНДИКАТОР ЗА ВЪЗДУШНИТЕ ВЪЗГЛАВНИЦИ |
|
10 A |
Арматурно табло, Напомняне за предпазния колан на пътника отпред/пътниците отзад |
|
IBU 1 |
|
15 A |
IBU (B+) |
|
МОДУЛ НА ВРАТИТЕ НА ВОДАЧА |
DDM |
10 A |
Модул на вратата на водача, Външно ел.огледало от страната на водача/пътника |
|
E-CALL |
|
10 A |
MTS (Mozen Telematics система) E-Call модул |
|
МОДУЛ 2 |
|
10 A |
IBU (IG2) |
|
МОДУЛ 3 |
|
10 A |
Превключвател за предавките на автоматичната скоростна кутия, Модул за вратата на водача, Превключвател за стоповете |
|
ЗАКЛЮЧВАНЕ НА ВРАТИТЕ |
|
20 A |
Реле за заключване на вратите, Реле за отключване на вратите, Блокиращо реле |
|
НАГРЕВАТЕЛ НА СЕДАЛКАТА |
|
25 A |
Модул за управление на охлаждането на предните седалки, модул за управление на подгрева на предните седалки |
|
БАГАЖНИК |
|
10 A |
Реле за капака на багажника, Реле за капака на резервоара за гориво, Ключ за защитния панел |
|
IBU 2 |
|
10 A |
IBU (B+ (ESCL)), сензор за дъжд |
|
ЗАХРАНВАЩ КОНТАКТ |
|
20 A |
Преден захранващ контакт |
|
МОДУЛ 8 |
|
10 A |
Контролер на охлаждащия вентилатор (BLDC motor) |
|
MODULE 7 |
|
10 A |
IBU, ECS блок, AWD (Задвижване на всички колела) ECM (Електронен модул за управление), Модул за интелигентен автопилот, Индикатор за превключвател на предавките на автоматична скоростна кутия, Ключ за конзолата (предна/горна), SVM (Обзорен монитор), Ключ за защитния панел, Сензор за ъгъл на завиване, Модул на телескопичен волан с наклон, Система за поддържане на траекторията в лентата на движение (LKA), Електронен модул за управление на монтиране на двигателя |
|
ЕЛ. ДРЪЖКА |
|
15 A |
Модул на телескопичен волан с наклон |
|
МОДУЛ 9 |
|
10 A |
Блок за управление на лумбалния въздух |
|
МОДУЛ 1 |
|
10 A |
Конектор за връзка на данни, Ключ за конзола (Горна), Вътрешна лампа на вратата на водача/пътника |
|
MODULE 5 |
|
10 A |
Контролен модул на климатика, превключвател на климатика, аудио, фар ляв/десен, Преобразувател прав ток към прав ток с ниско напрежение (аудио/AMP (усилвател)), Електрохромно огледало, AMP (усилвател), MTS (Mozen Telematics система) E-Call модул, модул за управление на интегрирана система за запаметяване на водача, модул за управление на охлаждането на предната седалка, контролен модул на нагревател за предна/задна седалка, Безжично зарядно устройство |
|
Люк |
|
20 A |
Модул за управление на люка (стъкло) |
|
ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ НА ПЪТНИЦИТЕ |
|
25 A |
Модул на електрическия прозорец на пътника, Модул на задния електрически прозорец отдясно |
|
ЗАРЯДНО УСТРОЙСТВО |
ЗАРЯДНО УСТРОЙСТВО |
10 A |
Предно/Задно USB зарядно устройство |
|
РЕЗЕРВОАР ЗА ТЕЧНОСТ ЗА ЧИСТАЧКИТЕ |
|
15 A |
Многофункционален превключвател |
|
MDPS |
|
10 A |
MDPS блок (Електрически усилвател на волана) (R-MDPS (Електрически усилвател на волана)) |
|
ЕЛЕКТРИЧЕСКА СЕДАЛКА НА ВОДАЧА |
|
30 A |
Контролен модул на интегрирана система за запаметяване за водача, Ръчен превключвател за водача |
|
ЕЛЕКТРИЧЕСКА СЕДАЛКА НА ПЪТНИЦИТЕ |
|
30 A |
Ръчен превключвател за пътника |
|
ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ НА ВОДАЧА |
|
25 A |
Модул на електрическия прозорец на водача, Модул на задния електрически прозорец отляво |
|
МОДУЛ 6 |
|
10 A |
IBU, Монитор за околно виждане, Аудио, AMP (Усилвател), MTS (Mozen Telematics система) ECall модул, Постояннотоков преобразувател ниско напрежение (Аудио/AMP (Усилвател)), Електронен ключ за смяна на предавките в автоматична скоростна кутия (SBW (Ел. смяна на предавките)), Съединителен блок в отделението на двигателя (Реле за захранващ контакт) |
|
A/C |
A/C |
10 A |
Контролен модул на климатика, Превключвател на климатика, Съединителен блок на машинното отделение (реле на вентилатора) |
|
MODULE 4 |
|
10 A |
Фар ляв/десен, Контролен блок AFS, Модул за автоматично устройство за регулиране на нивото на фаровете |

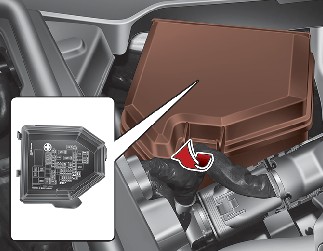

Панел с предпазители в отделението за двигателя
Панел с предпазители в отделението за двигателя
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
ALT |
|
175A 225 A |
Алтернатор, Предпазител - GLOW, Многофункционален предпазител – C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / ВЕНТИЛАТОР / БАГАЖНИК |
|
START (стартиране) |
|
30 A |
Реле на стартера |
|
ЦЕНТРАЛЕН ВЕНТИЛАТОР 1 |
|
80 A |
[BLDC (Безчетков мотор с постоянен ток) мотор] Контролер за охлаждащия вентилатор |
|
B+3 |
|
50 A |
Съединителен блок на арматурното табло (предпазител – СТОП СВЕТЛИНА, устройство за автоматично прекъсване на изтичане на ток – ВЪТРЕШНА ЛАМПА/МУЛТИМЕДИЯ3/МУЛТИМЕДИЯ2/ПАМЕТ1/IBU3/МОДУЛ ЗА ВРАТАТА НА ВОДАЧА/E-CALL) |
|
B+2 |
|
50 A |
Съединителен блок на арматурното табло (Предпазител - ЗАКЛЮЧВАНЕ НА ВРАТАТА / ЕЛ. ДРЪЖКА / ЛЮК / ЕЛ. СЕДАЛКА НА ВОДАЧА / ЕЛ. СЕДАЛКА НА ПЪТНИКА) |
|
B+1 |
|
50 A |
Съединителен блок на арматурното табло (Предпазител - НАГРЕВАТЕЛ НА СЕДАЛКА / БАГАЖНИК / МОДУЛ 9 / ЕЛ. ПРОЗОРЕЦ НА ПЪТНИКА / ЕЛ. ПРОЗОРЕЦ НА ВОДАЧА) |
|
EOP |
|
50 A |
[С ISG] Ел. помпа за масло |
|
ESC 1 |
|
25 A |
Контролен модул за ESC (електронен контрол на стабилността) |
|
ESC 2 |
|
25 A |
Контролен модул за ESC (електронен контрол на стабилността) |
|
BLOWER |
|
40 A |
Реле на вентилатора |
|
БАГАЖНИК |
|
30 A |
Модул на електрическия багажник |
|
MDPS |
|
100A |
Модул на MDPS (Усилватели на волана с електромотор) |
|
B+4 |
|
60 A |
Контролно реле за двигателя, Предпазител - КЛАКСОН / ЧИСТАЧКА 1 / ДЪЛЪГ ЛЪЧ/ ФАР/ДЪЛГИ СВЕТЛИНИ / АЛАРМА) |
|
ЦЕНТРАЛЕН ВЕНТИЛАТОР 2 |
|
60 A |
[DC (Постоянен ток) мотор] Реле на охлаждащия вентилатор |
|
E-CVVT 1 |
|
40 A |
[(Бензин) 2.0 FR T-GDi] E-CVVT реле |
|
ВАКУУМНА ПОМПА |
|
20 A |
Реле за вакуумната помпа |
|
AWD |
|
20 A |
AWD (Система със задвижване на всички колела) ECM (Ел. контролен модул) |
|
IG 2 |
|
20 A |
IG2 реле |
|
ЗАХРАНВАЩ КОНТАКТ 2 |
|
20 A |
Заден захранващ контакт |
|
ЗАХРАНВАЩ КОНТАКТ 1 |
|
20 A |
Преден захранващ контакт |
|
A/C 1 |
|
10 A |
Модул за управление на климатика |
|
E-CVVT 3 |
|
20 A |
[(Бензин) 2.0 FR T-GDi] ECM (Контролен модул на двигателя) |
|
E-CVVT 2 |
|
20 A |
[(Бензин) 2.0 FR T-GDi] ECM (Контролен модул на двигателя) |
|
ESC 3 |
|
10 A |
Контролен модул за ESC (електронен контрол на стабилността), многофункционален конектор за проверка |
|
ECU 3 |
|
10 A |
ECM (Контролен модул на двигателя) |
|
ECU 2 |
|
15 A |
ECM (Контролен модул на двигателя) |
|
КЛАКСОН |
|
20 A |
Реле на клаксона |
|
ЧИСТАЧКА 1 |
|
30 A |
Реле на чистачките |
|
TCU 2 |
|
15 A |
TCM (Контролен модул на скоростната кутия), [С ISG] Помпа за моторно масло |
|
O2 ДАТЧИК |
|
15 A |
[(Бензин) 2.0 FR T-GDi, (Бензин) 3.3 T-GDi] сензор за кислород (повишаване/понижаване) |
|
TCU 1 |
|
20 A |
TCM (Контролен модул на скоростната кутия) |
|
ЧИСТАЧКА 2 |
|
10 A |
Реле на чистачките |
|
SENSOR 1 |
|
15 A |
Реле за горивната помпа |
|
IGN COIL |
|
20 A |
[(Бензин) 2.0 FR T-GDi] Стартерна бобина #1/#2/#3/#4[(Бензин) 3.3 T-GDi] Стартерна бобина #1/#2/#3/#4/#5/#6 |
|
ACTIVE HOOD |
|
10 A |
Контролен модул за активно повдигане на предния капак |
|
ДЪЛЪГ ЛЪЧ НА ФАР С ДЪЛГИ СВЕТЛИНИ |
|
10 A |
Реле на фаровете (дълги) |
|
ECU 1 |
|
20 A |
ECM (Контролен модул на двигателя) |
|
SENSOR 3 |
|
10 A |
[(Бензин) 2.0 FR T-GDi, (Бензин) 3.3 T-GDi] РЕЛЕ НА ВАКУУМНА ПОМПА, VACCUM SW |
|
ДАТЧИК 2 |
|
10 A |
[(Бензин) 2.0 FR T-GDi, (Бензин) 3.3 T-GDi] Реле на вентилатора за охлаждане , Регулиращ клапан за масло, Регулиращ изтичане соленоиден клапан, RCV (Рециркулационен клапан за управление), Електронен термостат [(Бензин) 3.3 T-GDi] Соленоиден клапан за налягане на масло, АКТИВЕН ПРОМЕНЛИВ ИЗПУСКАТЕЛЕН КЛАПАН |
|
B/АЛАРМА |
|
10 A |
Реле на клаксона за алармата против крадци |
|
EWP |
EWP |
20 A |
Електрическа водна помпа |
|
A/C 2 |
|
10 A |
Компресор без съединител |
|
Име на реле |
Символ |
Тип |
|---|---|---|
|
Реле за вакуумната помпа |
|
ISO HC MICRO |
|
Реле на клаксона за алармата против крадци |
|
ISO MICRO |
|
Реле за захранващия контакт |
|
ISO HC MICRO |
|
Реле на вентилатора |
|
ISO HC MICRO |
|
Реле на стартера |
|
ISO HC MICRO |
|
Реле E-CVVT (G4KL) |
|
ISO MICRO |
|
Реле на охлаждащия вентилатор |
|
3725 MINI |

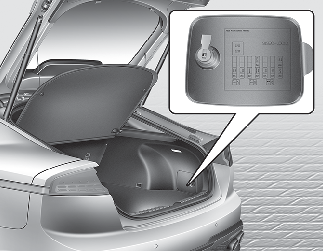

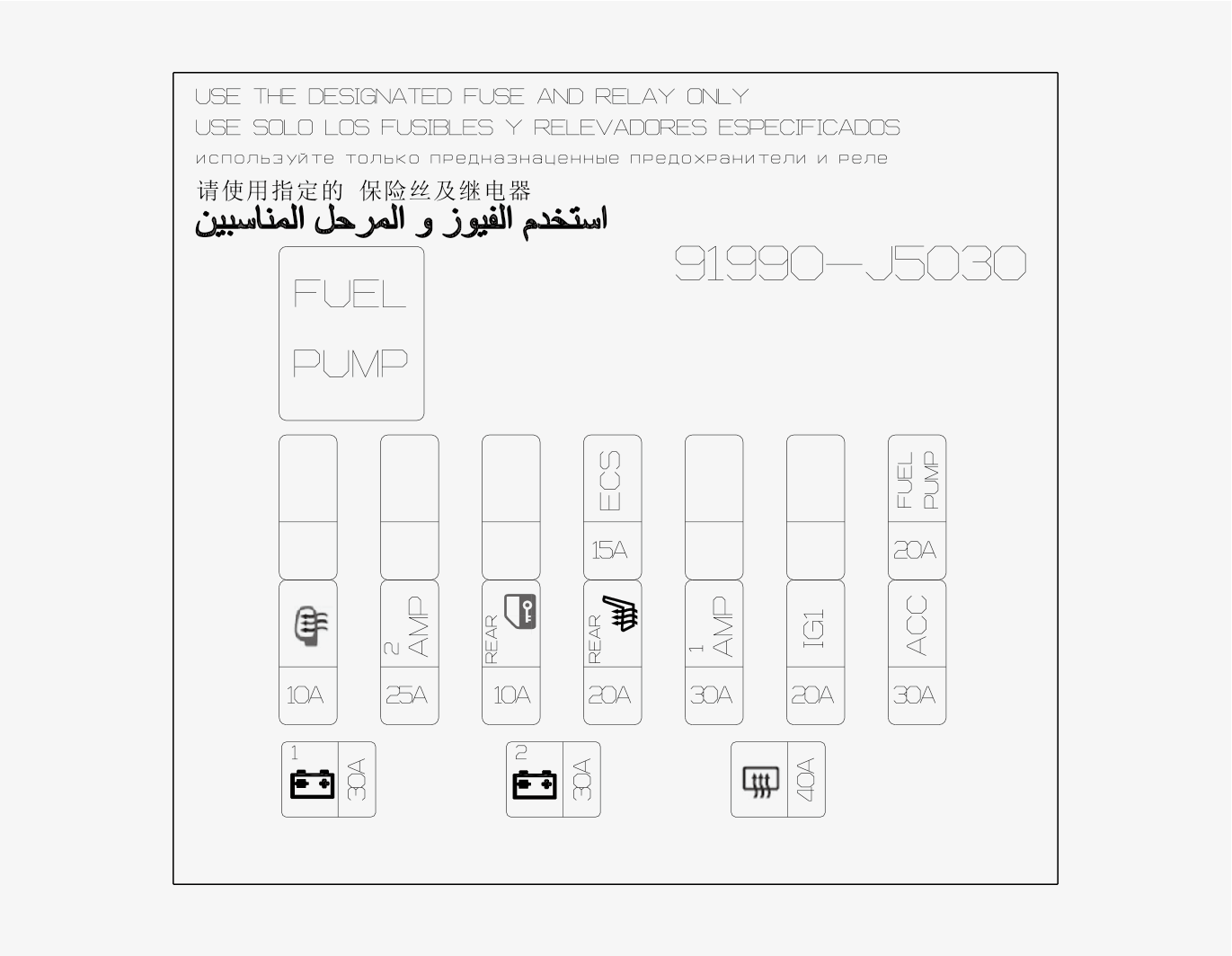

Задно табло за ел. предпазители
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
ECS |
|
15 A |
Блок ECS (Електронно управление на окачването) |
|
ЗАДНА СЕДАЛКА С ПОДГРЕВ |
|
20 A |
Модул за контролиране на подгрева на задните седалки |
|
ОГЛЕДАЛО С ПОДГРЕВ |
|
10 A |
Превключвател за климатика, Външно ел. огледало от страната на водача/пътника |
|
ГОРИВНА ПОМПА |
|
20 A |
Реле за горивната помпа |
|
БЛОКИРОВКА |
|
10 A |
Механизъм за заключване на задните врати лява/дясна (десен волан) |
|
ЗАДЕН НАГРЕВАТЕЛ |
|
40 A |
Реле за задния нагревател |
|
УСИЛВАТЕЛ 2 |
|
25 A |
AMP (Усилвател) (MOBIS/PREMIUM) |
|
УСИЛВАТЕЛ 1 |
|
30 A |
[Без ISG] предпазител – AMP2[С ISG] Постояннотоков преобразувател ниско напрежение (AMP (Усилвател)) |
|
IG 1 |
|
15 A |
Реле IG1 |
|
ACC (аксесоари) |
ACC (аксесоари) |
30 A |
Реле ACC (Аксесоари) |
|
B+1 |
|
30 A |
Разклонителен блок на панела с инструменти (Предпазител - IBU1 / IBU2) |
|
B+2 |
|
30 A |
Съединителен блок на арматурното табло (Предпазител - E-SHIFTER / МОДУЛ 1) |

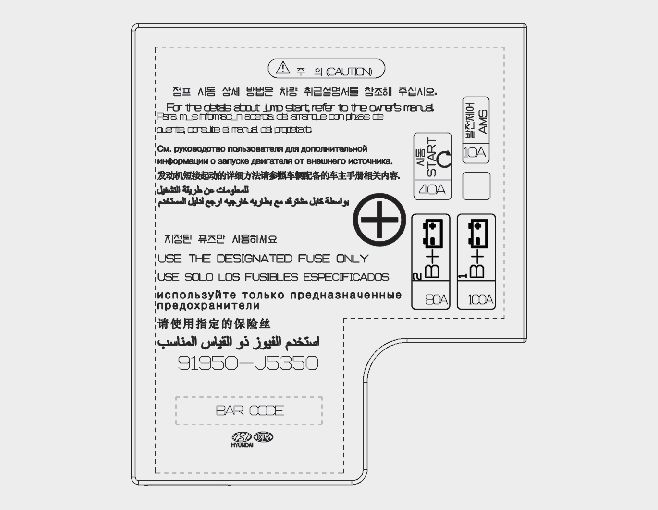

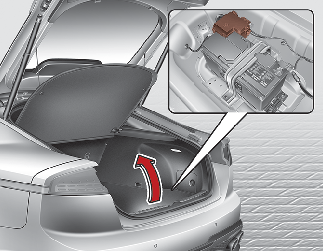

Табло за ел. предпазители на батерията
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
B+1 |
|
100A |
Заден под-съединителен блок (предпазител - ГОРИВНА ПОМПА/ЗАДНО ОТОПЛЕНИЕ/УСИЛВАТЕЛ1) |
|
B+2 |
|
80 A |
Заден под-съединителен блок (Реле DCU, предпазител - ECS1/ПОДГРЕВ ЗАДНА СЕДАЛКА/IG1) |
|
START (стартиране) |
|
40 A |
Съединителен блок в отделението на двигателя (Реле за захранващ контакт), Предпазител - START/ECU2/TCU1) |
|
AMS |
|
10 A |
Сензор за батерията |
