Насочване на фаровете (за Европа)
Насочване на фаровете
-
Напомпайте гумите до определеното налягане и отстранете всички товари от автомобила, с изключение на водача, резервната гума и инструментите.
-
Автомобилът трябва да бъде на гладка повърхност.
-
Начертайте вертикални линии (вертикални линии, преминаващи през съответните центрове на фаровете) и хоризонтална линия (хоризонтална линия, преминаваща през центъра на фаровете) на екрана.
-
С фара и батерията в нормално състояние насочете фаровете, така че най-ярката част да пада върху хоризонталните и вертикалните линии.
-

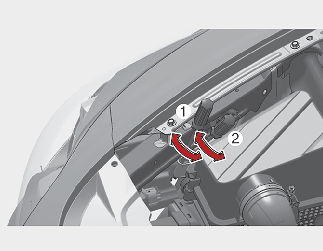

За да насочите късите и дългите светлини наляво или надясно, въртете отвертката (1) по посока на часовниковата стрелка или обратно на часовниковата стрелка. За да насочите късите и дългите светлини нагоре или надолу, въртете отвертката (2) по посока на часовниковата стрелка или обратно на часовниковата стрелка.

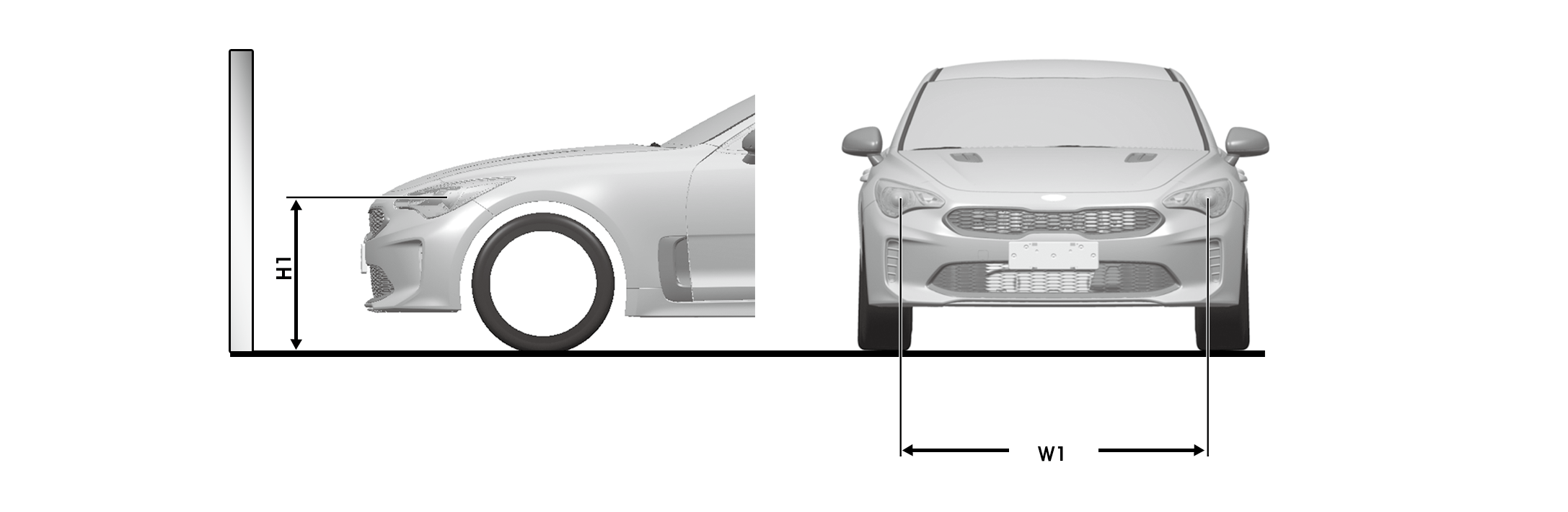

Точка за насочване
* А : Екран
|
Състояние на автомобила |
Фар (Халоген) |
Фарове (светодиодни) |
||
|---|---|---|---|---|
|
Приземна височина |
Разстояние между светлините |
Приземна височина |
Разстояние между светлините |
|
|
Къса/Дълга светлина |
Къса/Дълга светлина |
Къса/Дълга светлина |
Къса/Дълга светлина |
|
|
H1 |
W1 |
H2 |
W2 |
|
|
Без водач / [mm (in)] |
698 (27,5) |
1482 (58,3) |
720 (28,3) |
1486 (58,5) |
|
С водач / [mm (in)] |
693 (27,3) |
1482 (58,3) |
715 (28,1) |
1486 (58,5) |
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.

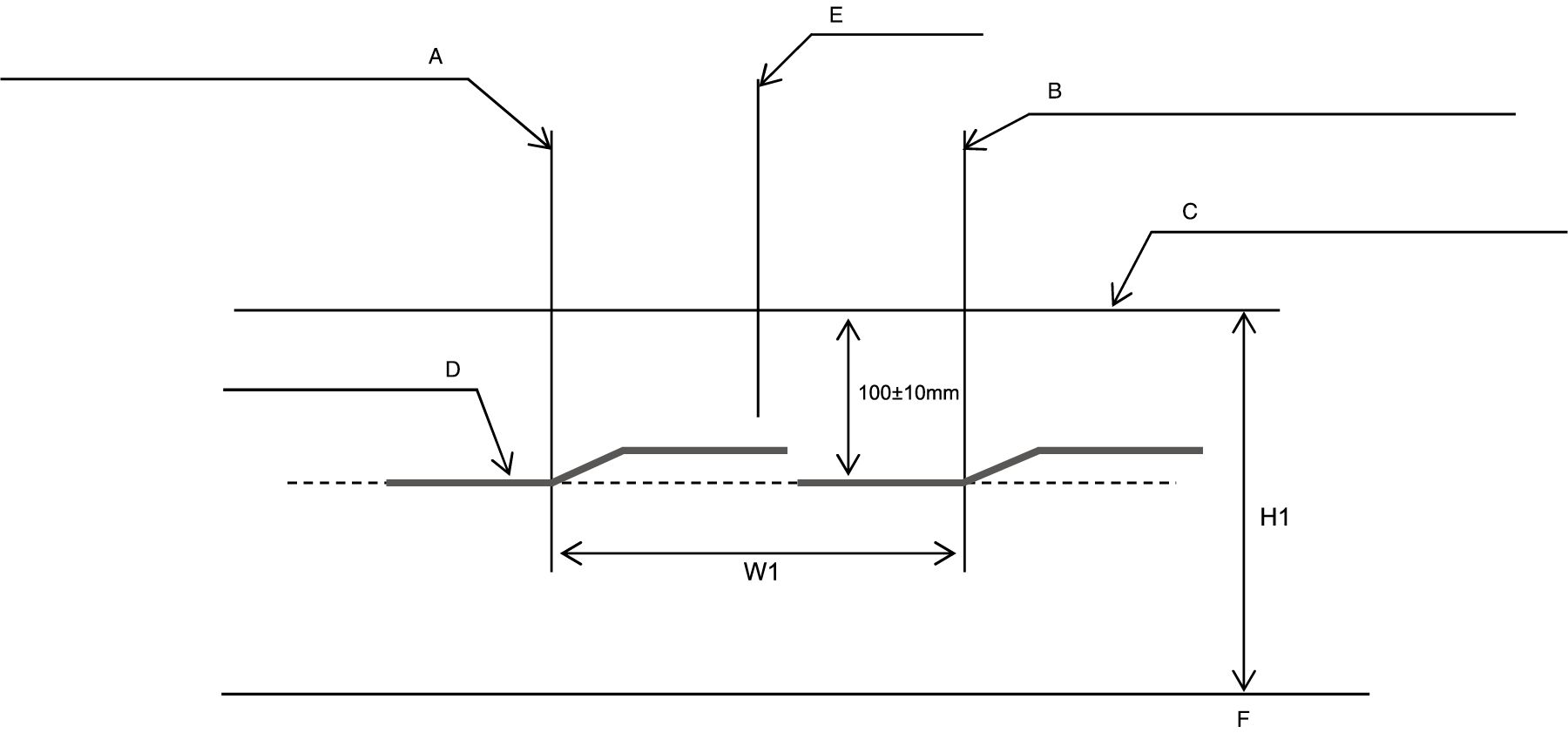

A: Вертикална линия на центъра на крушката на левия фар (къса светлина)
B: Вертикална линия на центъра на крушката на десния фар (къса светлина)
C: Хоризонтална линия на центъра на крушката на фара (къса светлина)
D: Линия на прекъсване
E: Ос на автомобила
F: Земя
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.

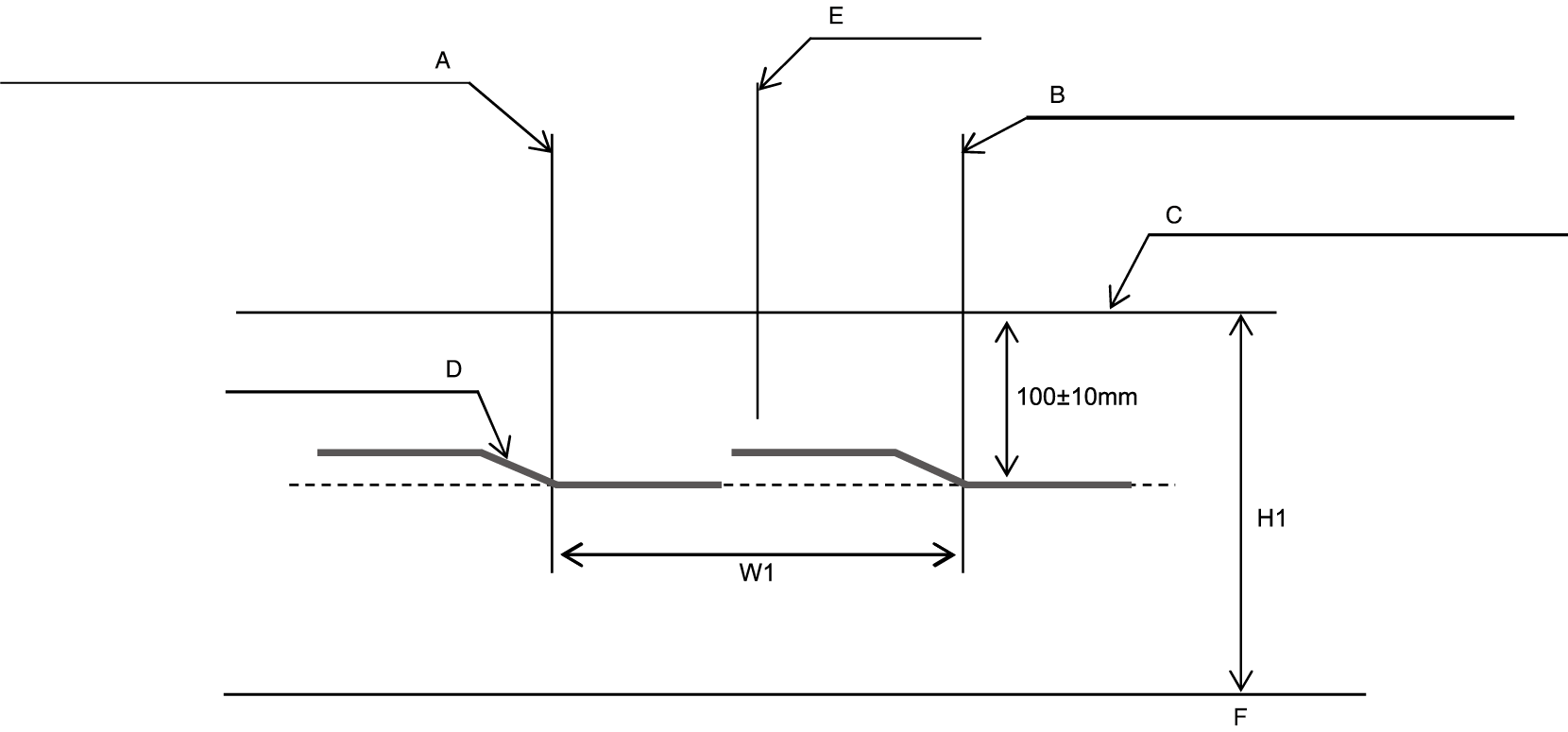

A: Вертикална линия на центъра на крушката на левия фар (къса светлина)
B: Вертикална линия на центъра на крушката на десния фар (къса светлина)
C: Хоризонтална линия на центъра на крушката на фара (къса светлина)
D: Линия на прекъсване
E: Ос на автомобила
F: Земя
