Mierenie svetla svetlometov a hmlového svetla (pre Európu)

Mierenie svetlometov

Typ A
Typ B

Prevádzka

  • Nahustite pneumatiky na predpísaný tlak a odstráňte z vozidla všetky záťaže s výnimkou vodiča, náhradného kolesa a nástrojov.

  • Vozidlo by malo byť umiestnené na rovnom povrchu.

  • Nakreslite na obrazovke zvislé čiary (zvislé čiary, ktoré prechádzajú príslušnými stredmi svetlometov) a vodorovnú čiaru (vodorovnú čiaru prechádzajúci cez stredu svetlometov).

  • Keď sú svetlomety a batéria v normálnom stave, nasmerujte svetlomety tak, aby najjasnejšia časť dopadala na vodorovné a zvislé čiary.

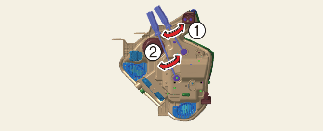

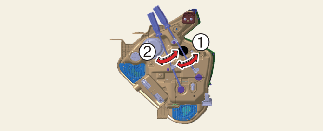

  • Ak chcete namieriť stretávacie svetlá viac doľava alebo doprava, otáčajte skrutkovačom (1) v smere alebo proti smeru hodinových ručičiek. Na naklonenie stretávacích svetiel hore alebo dole otáčajte skrutkovačom (2) v smere alebo proti smeru hodinových ručičiek.

Mierenie predného hmlového svetla

Typ A
Typ B

Predné hmlové svetlo môžete nastaviť rovnakým spôsobom ako svetlomety. Keď sú predné hmlové svetlá a batéria v normálnom stave, nastavte predné hmlové svetlá.

Prevádzka

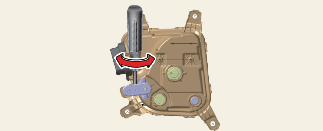

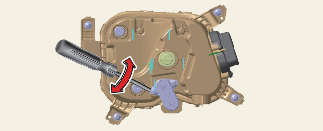

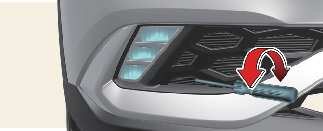

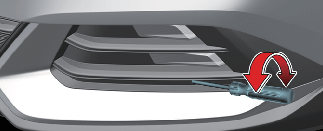

  • Otáčaním skrutkovača v smere alebo proti smeru hodinových ručičiek nasmerujte predné hmlové svetlo nahor alebo nadol.

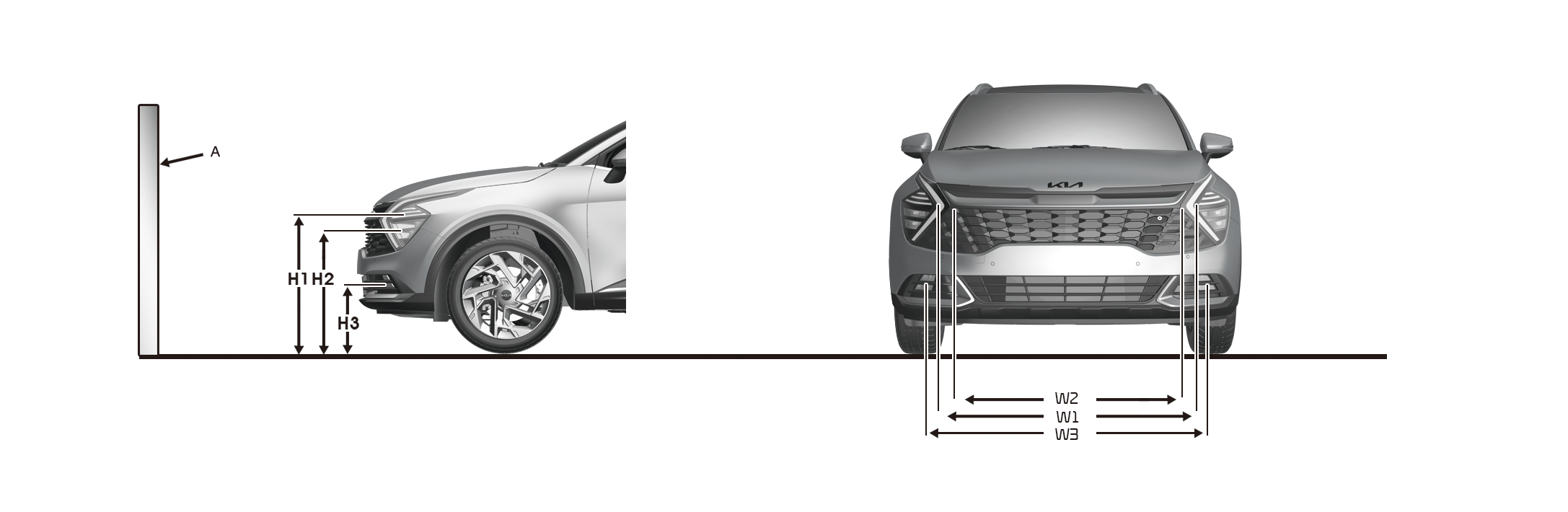

Bod namierenia

* A: Obrazovka

Stav vozidla

Svetlomet (typ LED)

Predné hmlové svetlo (typ LED) (ak sa nachádza vo výbave)

Výška nad zemou

Vzdialenosť medzi svetlami

Výška nad zemou

Vzdialenosť medzi svetlami

Tlmené/diaľkové svetlo

Tlmené/diaľkové svetlo

H1

H2

W1

W2

H3

W3

bez vodiča

[mm (palce)]

Typ A

764,1

(30,1)

713,6

(28,1)

1 532

(60,3)

1 546

(60,9)

427

(16,8)

1 380

(54,3)

Typ B

764,1

(30,1)

713,6

(28,1)

1 532

(60,3)

1 546

(60,9)

402

(15,8)

1 157

(45,6)

s vodičom

[mm (palce)]

Typ A

754,1

(29,7)

703,6

(27,7)

1 532

(60,3)

1 546

(60,9)

417

(16,4)

1 380

(54,3)

Typ B

754,1

(29,7)

703,6

(27,7)

1 532

(60,3)

1 546

(60,9)

392

(15,4)

1 157

(45,6)

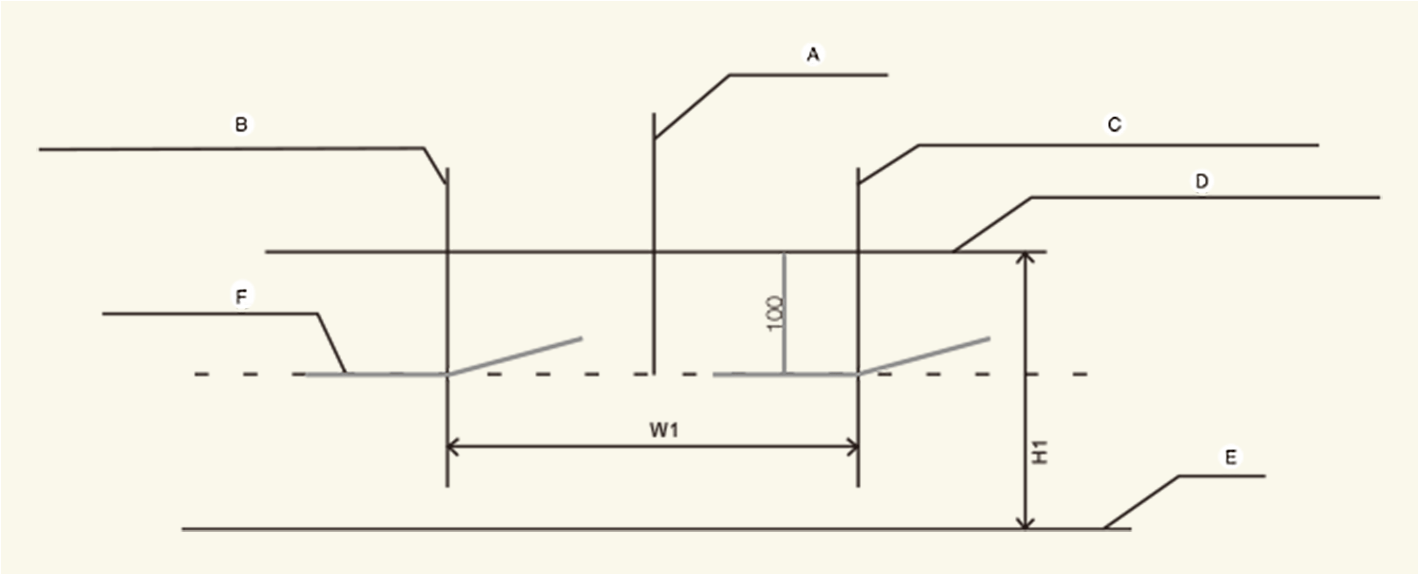

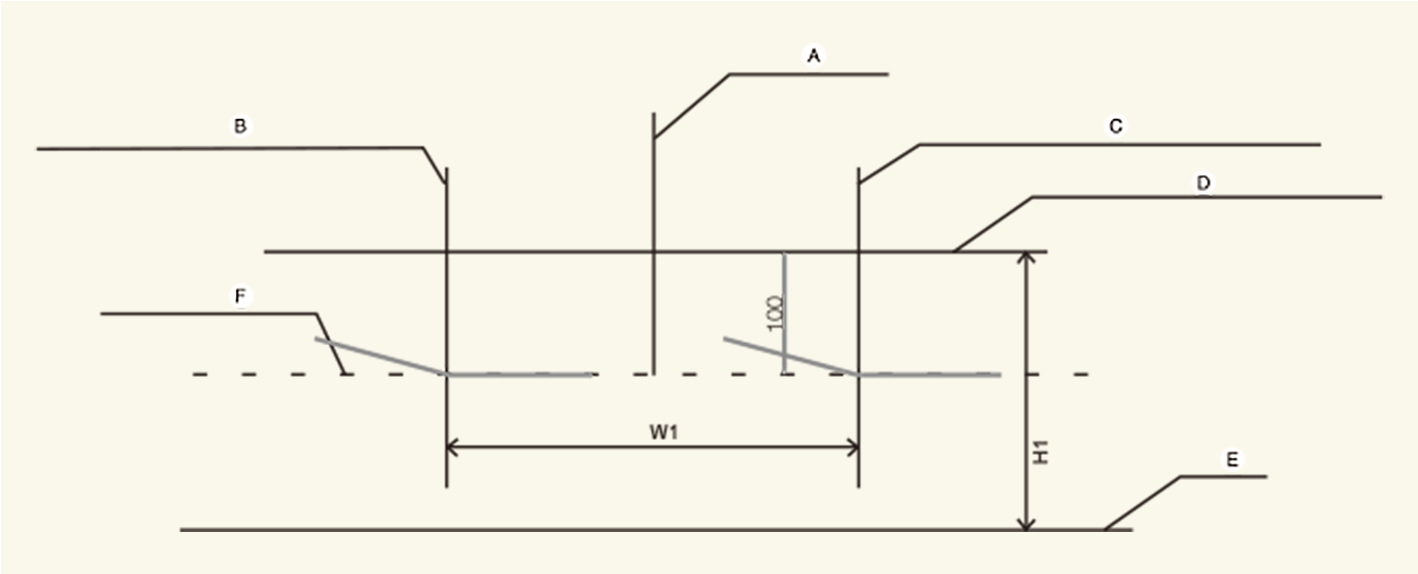

Stretávacie svetlá svetlometov (vozidlo LHD)

Na základe 10 m obrazovky

  • A: Os vozidla

  • B: Vertikálna línia stredu žiarovky ľavého predného svetlometu

  • C: Vertikálna línia stredu žiarovky pravého predného svetlometu

  • D: Horizontálna línia stredu žiarovky predného svetlometu

  • E: Zem

  • F: Hraničná línia

Prevádzka

  1. Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.

  2. Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.

  3. Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.

  4. Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.

Stretávacie svetlá svetlometov (vozidlo RHD)

Na základe 10 m obrazovky

  • A: Os vozidla

  • B: Vertikálna línia stredu žiarovky ľavého predného svetlometu

  • C: Vertikálna línia stredu žiarovky pravého predného svetlometu

  • D: Horizontálna línia stredu žiarovky predného svetlometu

  • E: Zem

  • F: Hraničná línia

Prevádzka

  1. Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.

  2. Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.

  3. Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.

  4. Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.

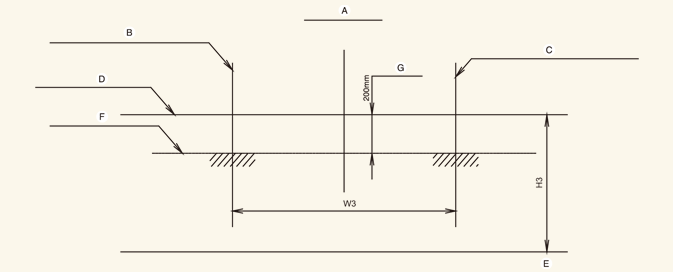

Predné hmlové svetlo

Na základe 10 m obrazovky

  • A: Os vozidla

  • B: Vertikálna línia stredu žiarovky ľavého hmlového svetlometu

  • C: Vertikálna línia stredu žiarovky pravého hmlového svetlometu

  • D: Horizontálna línia stredu žiarovky hmlového svetlometu

  • E: Zem

  • F: Hraničná línia

  • G: Horná hranica

Prevádzka

  1. Zapnite hmlové svetlo bez vodiča vo vozidle.

  2. Prerušovaná línia by sa mala zobrazovať v povolenom rozsahu (sivá oblasť).
