Opis osigurača / relejne ploče
Unutar poklopaca ploče osigurača / releja možete pronaći naljepnicu osigurača / releja koja opisuje naziv i snagu osigurača / releja.
Možda nisu svi opisi ploča s osiguračima u ovom priručniku primjenjivi na vaše vozilo. Točni su u vrijeme tiskanja. Kada pregledavate ploču osigurača u svom vozilu, pogledajte naljepnicu ploče osigurača.

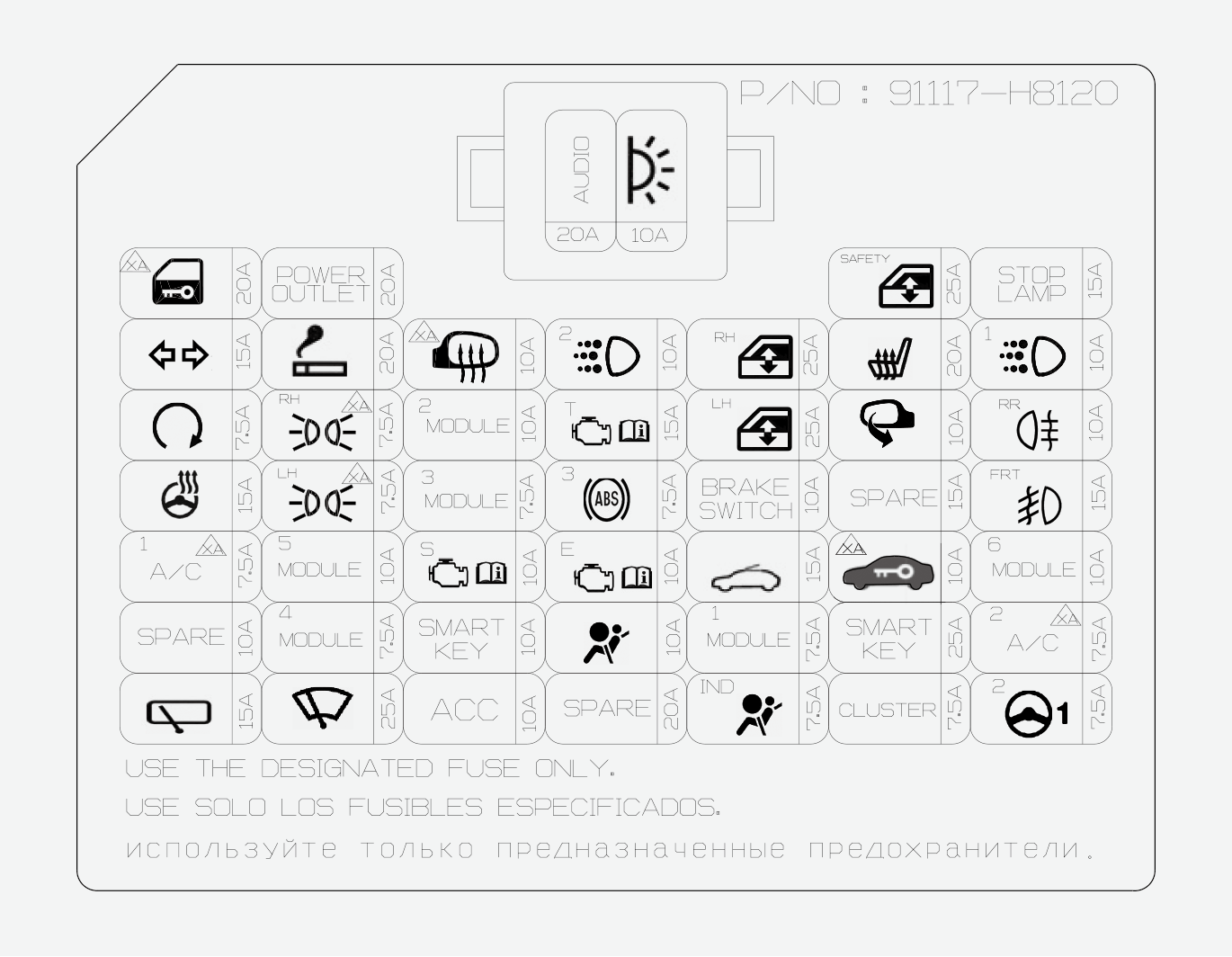

Ploča osigurača na strani vozača
|
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|
|
|
20A |
Relej za otključavanje vrata prtljažnika, relej za bravu sa zastojem, relej za zaključavanje/otključavanje vrata |
|
|
20A |
Električna utičnica |
|
|
25A |
Modul električnog prozora za sigurnost vozača |
|
|
15A |
Elektronički modul signala za zaustavljanje |
|
|
15A |
BCM (upravljački modul karoserije), jedinica SLM |
|
|
20A |
Upaljač |
|
|
10A |
Električno vanjsko ogledalo vozača, električno vanjsko ogledalo suvozača, upravljački modul klimatizacijskog uređaja, ECM (upravljački modul motora) / PCM (upravljački modul pogonskog sklopa) |
|
|
10A |
Upravljački modul karoserije (dnevno svjetlo na 1/2 snage) |
|
|
25A |
Glavni prekidač za električni prozor, prekidač za električni prozor suvozača (upravljač s lijeve strane) |
|
|
20A |
Upravljački modul grijača prednjih sjedala |
|
|
10A |
DRL (Daytime Running Light, dnevno svjetlo) relej |
|
|
7,5 A |
ECM (upravljački modul motora), spojni blok za prostor motora (relej za pokretanje), prekidač za zaključavanje paljenja i spojku, prekidač za raspon prijenosa, relej protuprovalnog alarma, upravljački modul pametnog ključa |
|
|
7,5 A |
Prednje svjetlo desno, svjetlo registarske pločice desno, stražnja kombinirana svjetiljka (UNUTRA/VANI) desno, ILL (+) |
|
|
10A |
BCM (upravljački modul karoserije), prekidač za zaštitu od udara, prekidač prednje konzole, prednji radar, kamera za pogled sprijeda, jedinica stražnjeg kutnog radara lijevo/desno |
|
|
15A |
Spojni blok za prostor motora (prekidač svjetla za vožnju unatrag), prekidač raspona prijenosa, prekidač načina rada Sport, TCM (upravljački modul mjenjača), senzor spojke, senzor brzine, prekidač kočnog svjetla, modul elektroničke sklopke |
|
|
25A |
Glavni prekidač električnih prozora, prekidač za električni prozor suvozača (RHD) |
|
|
10A |
Prekidač električnog vanjskog ogledala |
|
|
10A |
Relej stražnjeg svjetla za maglu |
|
|
15A |
Zavojnica upravljača |
|
|
7,5 A |
Prednje svjetlo lijevo, svjetlo registarske pločice lijevo, stražnja kombinirana svjetiljka (UNUTRA/VANI) lijevo |
|
|
7,5 A |
Upravljački modul grijača prednjih sjedala, audio, audiovideo i navigacijska glavna jedinica, uređaj za izravnavanje prednjih svjetala, aktivator lijevo/desno, prednje svjetlo lijevo/desno, upravljački modul klimatizacijskog uređaja, električno kromirano ogledalo, prekidač za zaštitu od udara, konverter DC-DC, zavojnica upravljača, indikator ručice automatskog mjenjača |
|
|
7,5 A |
Priključak za podatkovnu vezu, upravljački modul ABS/ESC (elektroničko upravljanje stabilnošću) |
|
|
10A |
Upravljački modul pametnog ključa, prekidač kočnog svjetla |
|
|
15A |
Rezervni dio |
|
|
15A |
Relej prednjeg svjetla za maglu |
|
|
7,5 A |
Spojni blok za prostor motora (relej puhala klimatizacijskog uređaja), spojni blok za benzin (relej PTC grijača), upravljački modul klimatizacijskog uređaja |
|
|
10A |
Spojni blok za prostor motora (relej prednjeg kratkog svjetla, relej prednjeg dugog svjetla), upravljački modul grijača prednjih sjedala, BCM (upravljački modul karoserije) |
|
|
10A |
Aktivator za CVVD (trajno varijabilno trajanje ventila) |
|
|
10A |
ECM (upravljački modul motora) / PCM (upravljački modul pogonskog sklopa) |
|
|
15A |
Motor krovnog otvora |
|
|
10A |
Modul imobilizatora |
|
|
10A |
Blokada ključa, prekidač središnje prednje ploče, priključak za podatkovnu vezu |
|
|
10A |
Rezervni dio |
|
|
7,5 A |
Jedinica SLM, BCM (upravljački modul karoserije), upravljački modul pametnog ključa |
|
|
10A |
Upravljački modul pametnog ključa, modul imobilizatora, upravljački modul za BSA |
|
|
10A |
Upravljački modul SRS (sustav dodatnih sustava za zadržavanje) |
|
|
7,5 A |
BCM (upravljački modul karoserije), jedinica SLM |
|
|
25A |
Kontrolni modul pametnog ključa |
|
|
7,5 A |
Upravljački modul klima uređaja |
|
|
15A |
Višefunkcijski prekidač, motor stražnjeg brisača, relej stražnjeg brisača |
|
|
25A |
Višefunkcijski prekidač, motor brisača, spojni blok za prostor motora (relej brisača za nisku brzinu) |
|
|
10A |
Relej električne utičnice, BCM (upravljački modul karoserije), jedinica SLM, audio, audiovideo i navigacijska glavna jedinica, konverter DC-DC, USB priključak za punjenje, prekidač električnog vanjskog ogledala, upravljački modul pametnog ključa |
|
|
20A |
Rezervni dio |
|
|
7,5 A |
Ploča s instrumentima |
|
|
7,5 A |
Ploča s instrumentima |
|
|
7,5 A |
Jedinica MDPS (servo upravljač) |
|
|
20A |
Konverter DC-DC, audio, audiovideo i navigacijska glavna jedinica |
|
|
10A |
Relej svjetiljke kabine, upravljački modul klimatizacijskog uređaja, senzor automatskog svjetla i fotosenzor, BCM (upravljački modul karoserije), klaster ploča s instrumentima, senzor za kišu, jedinica SLM, lampica pretinca za rukavice, lampica prtljažnika, svjetiljka kabine, lampica gornje konzole, svjetiljka prednjeg osobnog zrcala lijevo/desno |

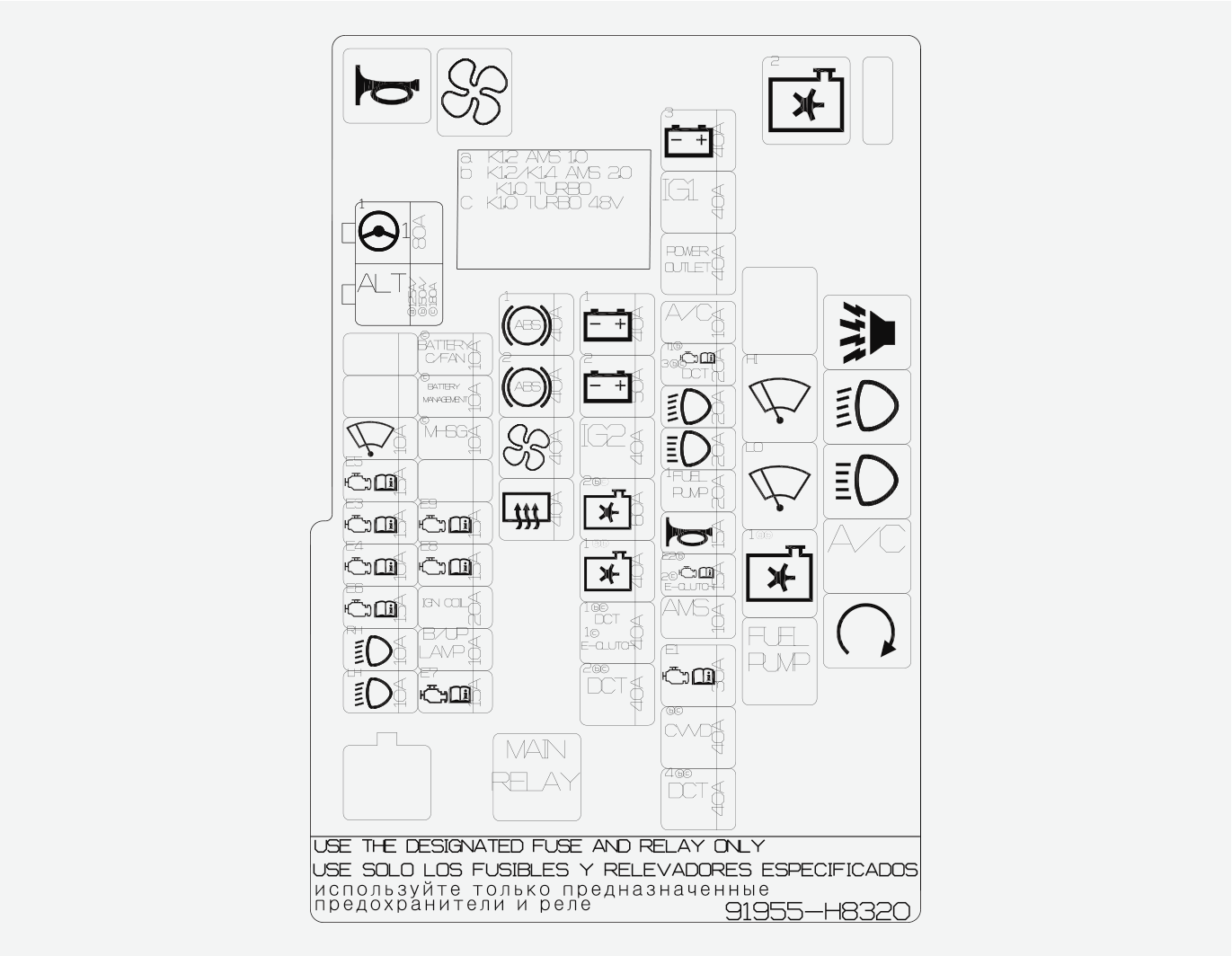

Ploča osigurača u motornom prostoru
|
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|
|
|
80A |
Jedinica MDPS (servo upravljač) |
|
|
150 A / 180 A |
Osigurač – ABS 1, ABS 2, PUHALO, STRAŽNJE ODMAGLJIVANJE |
|
|
10A |
Relej brisača za nisku brzinu, motor prednjeg brisača, višefunkcijski prekidač |
|
|
15A |
ECM (upravljački modul motora) |
|
|
15A |
Solenoidni ventil za kontrolu pročišćavanja, ventil za kontrolu ulja #1/#2, senzor kisika (gore/dolje) |
|
|
10A |
Relej klimatizacijskog uređaja, sekundarni spojni blok (relej ventilatora za hlađenje 2), solenoidni ventil za upravljanje RCV-om, ventil varijabilne pumpe za ulje |
|
|
15A |
Relej pumpe za gorivo |
|
|
10A |
Prednje svjetlo desno |
|
|
10A |
Prednje svjetlo lijevo |
|
|
10A |
[S umjerenim HEV-om] ventilator za hlađenje za BSA |
|
|
10A |
[S umjerenim HEV-om] upravljački modul za BSA |
|
|
10A |
[S umjerenim HEV-om] hibridni starter i motorgenerator |
|
|
15A |
ECM (upravljački modul motora) |
|
|
15A |
ECM (upravljački modul motora) |
|
|
20A |
Opruga za paljenje #1, #2, #3 |
|
|
10A |
Prekidač svjetla za vožnju unatrag |
|
|
15A |
ECM (upravljački modul motora) |
|
|
40A |
Upravljački modul za ABS/ESC (elektroničko upravljanje stabilnošću) |
|
|
40A |
Upravljački modul za ABS/ESC (elektroničko upravljanje stabilnošću) |
|
|
40A |
Relej puhala klimatizacijskog uređaja |
|
|
40A |
Blok spoja ploče s instrumentima (relej stražnjeg odmagljivanja) |
|
|
40A |
Spojni blok ploče s instrumentima (osigurač – KOČNO SVJETLO, DRL 2, DRL 1, STRAŽNJE SVJETLO ZA MAGLU, PREDNJE SVJETLO ZA MAGLU, MODUL 6, AUDIO, SVJETILJKA KABINE) |
|
|
50A |
Spojni blok ploče s instrumentima (osigurač – SIGURNOSNA FUNKCIJA PROZORA, EL. PROZOR DESNO, S/GRIJAČ, EL. PROZOR LIJEVO, SKLAPANJE PROZORA, PREKIDAČ KOČNICE, KROVNI PROZOR, IMOBILIZATOR, PAMETNI KLJUČ, relej za električni prozor) |
|
|
40A |
Prekidač za paljenje, kutija releja za PDM (relej za IG 2), relej za pokretanje |
|
|
60A |
Sekundarni spojni blok (relej ventilatora za hlađenje 2) |
|
|
40A |
TCM (upravljački modul mjenjača) |
|
|
40A |
[Sa žičanom spojkom] modul elektroničke spojke |
|
|
40A |
TCM (upravljački modul mjenjača) |
|
|
40A |
Spojni blok ploče s instrumentima (osigurač – ZAKLJUČAVANJE VRATA, LAMPICA ZA SKRETANJE, relej stražnjeg svjetla) [s umjerenim HEV-om] glavni relej, relej sirene |
|
|
40A |
Prekidač za paljenje, kutija releja za PDM (relej za IG1, relej za ACC) |
|
|
40A |
Blok spoja ploče s instrumentima (relej utičnice) |
|
|
10A |
Relej klima-uređaja |
|
|
20A |
TCM (upravljački modul mjenjača) |
|
|
20A |
Relej prednjeg kratkog svjetla |
|
|
20A |
Relej prednjeg dugog svjetla |
|
|
20A |
Relej pumpe za gorivo |
|
|
15A |
Relej sirene protuprovalnog alarma, relej sirene |
|
|
15A |
[Sa žičanom spojkom] modul elektroničke spojke |
|
|
10A |
[S ISG-om] senzor akumulatora |
|
|
30A |
ENG E9, ENG E8, glavni relej |
|
|
40A |
Aktivator za CVVD (trajno varijabilno trajanje ventila) |
|
|
40A |
[Mjenjač s dvostrukom spojkom] pametni aktivator stupnja prijenosa |
|
Simbol |
Naziv releja |
Vrsta |
|---|---|---|
|
|
Relej alarmne sirene |
MIKRO |
|
|
Relej brisača za visoku brzinu |
MIKRO |
|
|
Relej prednjeg kratkog svjetla |
MIKRO |
|
|
Relej brisača za nisku brzinu |
MIKRO |
|
|
Relej prednjeg dugog svjetla |
MIKRO |
|
|
Relej klima-uređaja |
MIKRO |
|
|
Relej pumpe za gorivo |
MIKRO |
|
|
Relej pokretanja |
MIKRO |
|
|
Relej ventilatora za hlađenje 2 |
MIKRO |
|
|
Glavni relej |
MINI |
|
|
Relej sirene |
MIKRO |
|
|
Relej puhala klimatizacijskog uređaja |
MIKRO |
|
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|
|
|
80A |
Jedinica MDPS (servo upravljač) |
|
|
125 A / 150 A |
Osigurač – ABS 1, ABS 2, PUHALO, STRAŽNJE ODMAGLJIVANJE |
|
|
10A |
Relej brisača za nisku brzinu, motor prednjeg brisača, višefunkcijski prekidač |
|
|
15A |
ECM (upravljački modul motora) |
|
|
15A |
Solenoidni ventil za kontrolu pročišćavanja, ventil za kontrolu ulja #1/#2, senzor kisika (gore/dolje) |
|
|
10A |
Relej ventilatora za hlađenje 1, relej klimatizacijskog uređaja, senzor prednjeg kotača desno, sekundarni spojni blok (relej ventilatora za hlađenje 2) |
|
|
15A |
Relej pumpe za gorivo, injektor #1, #2, #3, #4 |
|
|
10A |
Prednje svjetlo desno |
|
|
10A |
Prednje svjetlo lijevo |
|
|
15A |
ECM (upravljački modul motora) |
|
|
15A |
ECM (upravljački modul motora) |
|
|
20A |
Opruga za paljenje #1, #2, #3, #4 |
|
|
10A |
[Ručni mjenjač] prekidač svjetla za vožnju unatrag |
|
|
15A |
ECM (upravljački modul motora) |
|
|
40A |
Upravljački modul za ABS (protublokirajući sustav kočenja) / ESC (elektroničko upravljanje stabilnošću) |
|
|
40A |
Upravljački modul za ABS (protublokirajući sustav kočenja) / ESC (elektroničko upravljanje stabilnošću) |
|
|
40A |
Relej puhala klimatizacijskog uređaja |
|
|
40A |
Blok spoja ploče s instrumentima (relej stražnjeg odmagljivanja) |
|
|
40A |
Spojni blok ploče s instrumentima (osigurač – KOČNO SVJETLO, DRL 2, DRL 1, STRAŽNJE SVJETLO ZA MAGLU, PREDNJE SVJETLO ZA MAGLU, MODUL 6, AUDIO, SVJETILJKA KABINE) |
|
|
50A |
Spojni blok ploče s instrumentima (osigurač – SIGURNOSNA FUNKCIJA PROZORA, EL. PROZOR DESNO, S/GRIJAČ, EL. PROZOR LIJEVO, SKLAPANJE PROZORA, PREKIDAČ KOČNICE, KROVNI PROZOR, IMOBILIZATOR, PAMETNI KLJUČ, relej za električni prozor) |
|
|
40A |
Prekidač za paljenje, kutija releja za PDM (module za raspodjelu električne energije) (relej za IG2), relej za pokretanje |
|
|
40A |
Relej ventilatora za hlađenje 1, sekundarni spojni blok (relej ventilatora za hlađenje 2) |
|
|
40A |
Spojni blok ploče s instrumentima (osigurač – ZAKLJUČAVANJE VRATA, LAMPICA ZA SKRETANJE, relej stražnjeg svjetla) |
|
|
40A |
Prekidač za paljenje, kutija releja za PDM (module za raspodjelu električne energije) (relej za IG1, relej za ACC) |
|
|
40A |
Blok spoja ploče s instrumentima (relej utičnice) |
|
|
10A |
Relej klima-uređaja |
|
|
20A |
Relej prednjeg kratkog svjetla |
|
|
20A |
Relej prednjeg dugog svjetla |
|
|
20A |
Relej pumpe za gorivo |
|
|
15A |
Relej sirene protuprovalnog alarma, relej sirene |
|
|
10A |
Osjetnik baterije |
|
|
30A |
ENG E9, ENG E8, glavni relej |
|
Simbol |
Naziv releja |
Vrsta |
|---|---|---|
|
|
Relej alarmne sirene |
MIKRO |
|
|
Relej brisača za visoku brzinu |
MIKRO |
|
|
Relej prednjeg kratkog svjetla |
MIKRO |
|
|
Relej brisača za nisku brzinu |
MIKRO |
|
|
Relej prednjeg dugog svjetla |
MIKRO |
|
|
Relej ventilatora za hlađenje 1 |
MIKRO |
|
|
Relej klima-uređaja |
MIKRO |
|
|
Relej pumpe za gorivo |
MIKRO |
|
|
Relej pokretanja |
MIKRO |
|
|
Relej ventilatora za hlađenje 2 |
MIKRO |
|
|
Glavni relej |
MINI |
|
|
Relej sirene |
MIKRO |
|
|
Relej puhala klimatizacijskog uređaja |
MIKRO |

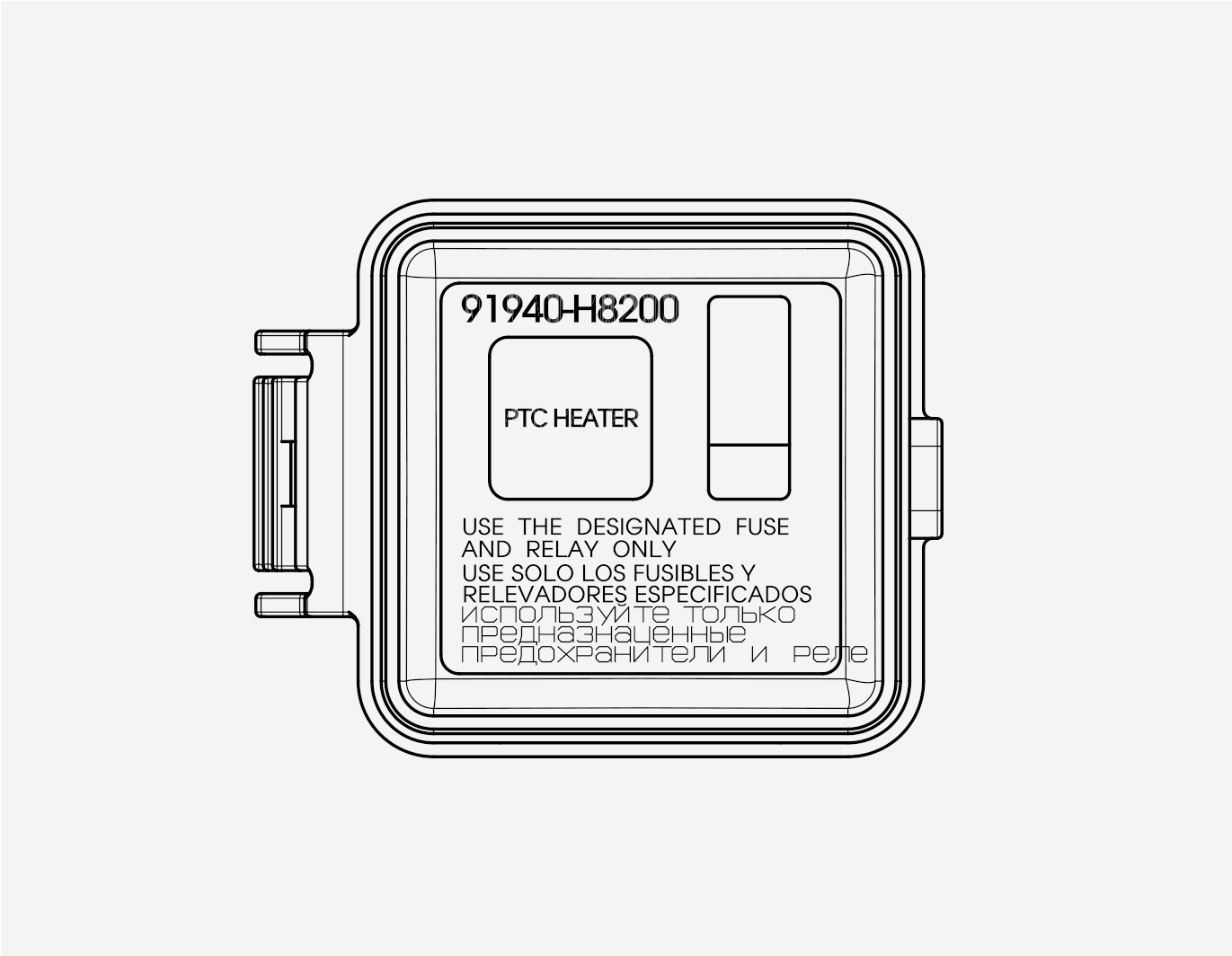

Ploča osigurača u prostoru motora (Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV, samo PTC grijač)
