Tip A

Tip B

Vrsta C

Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.
Vozilo treba postaviti na ravnu podlogu.
Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.
S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.

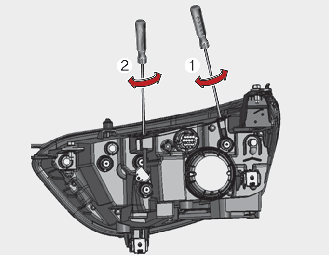

Kako biste usmjerili kratka i duga svjetla ulijevo ili udesno, okrećite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka i duga svjetla gore ili dolje, okrećite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.

Prednje svjetlo za maglu može se umjeriti na isti način kao i usmjeravanje prednjih svjetala.

Prednja svjetla za maglu usmjerite kada su prednja svjetla za maglu i akumulator u normalnom stanju.

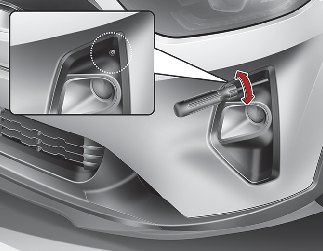

Prednje svjetlo za maglu usmjerite nagore ili nadolje zakretanjem odvijača u smjeru kretanja kazaljki sata, odn. obratnom.

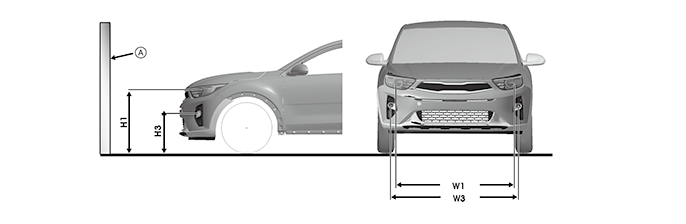

* A: Zaslon

Prednje svjetlo

Stanje vozila	Glavno svjetlo (tip LED)
	Visina tla		Udaljenost između svjetiljki
	Kratka svjetla	Duga svjetla	Kratka svjetla	Duga svjetla
	H1”	H2”	W1”	W2”
Bez vozača/[mm (in)]	756 (29,8)	740 (29,1)	1378 (54,3)	1112 (43,8)
S vozačem/[mm (in)]	751 (29,6)	735 (28,9)	1378 (54,3)	1112 (43,8)

Stanje vozila	Glavno svjetlo (tip MFR)		Prednje svjetlo (dvofunkcijski tip)
	Visina tla	Udaljenost između svjetiljki	Visina tla	Udaljenost između svjetiljki
	Kratka / duga svjetla	Kratka / duga svjetla	Kratka / duga svjetla	Kratka / duga svjetla
	H1	W1	H1'	W1'
Bez vozača/[mm (in)]	765 (29,9) ^1 757 (29,8) ^2 783 (30,8) ^*3	742 (29,2) ^1 1259 (49,6) ^2 760 (29,9) ^*3	1382 (54,4) ^1 ^3 760 (29,9)^*2	1110 (43,7) ^1 ^3 1250 (49,2) ^*2
S vozačem/[mm (in)]	760 (29,9) ^1 747 (29,4)^2 778 (30,6) ^*3	737 (29) ^1 1259 (49,6)^2 755 (29,7) ^*3	1,382 (54,4) ^1 ^3 750 (29,5)^*2	1110 (43,7) ^1 ^3 1250 (49,2)^*2

* 1. 185/65R15

* 2. 205/55R17

* 3. 195/55R16

Prednje svjetlo za maglu

Stanje vozila	Prednje svjetlo za maglu (žarulja)
	Visina tla	Udaljenost između svjetiljki
	H3	W3
Bez vozača/[mm (in)]	493 (19,4)	1431 (56,3)
S vozačem/[mm (in)]	483 (19,0)	1431 (56,3)

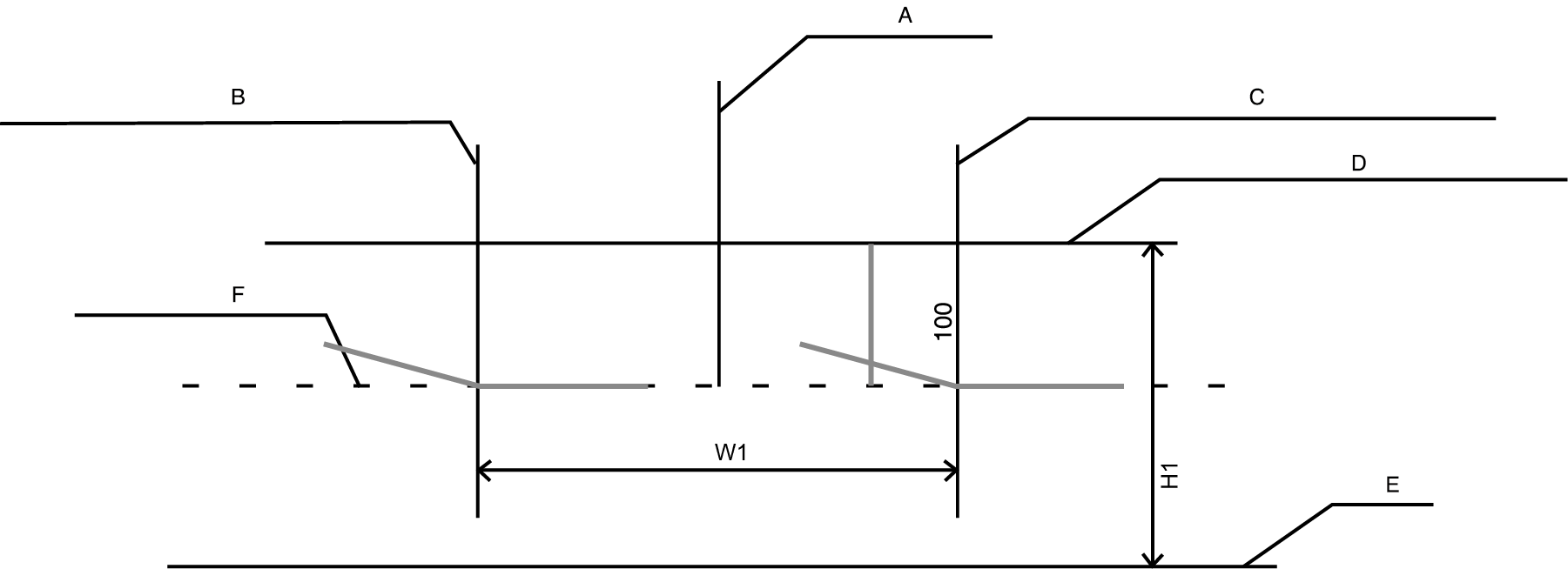

Snop prednjih kratkih svjetala (LHD vozilo)

Uključite kratka svjetla bez vozača u vozilu.
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje prednjeg svjetla

C: Okomita crta sredine desne žarulje prednjeg svjetla

D: Vodoravna crta sredine žarulje prednjeg svjetla

E: Tlo

F: Granična crta

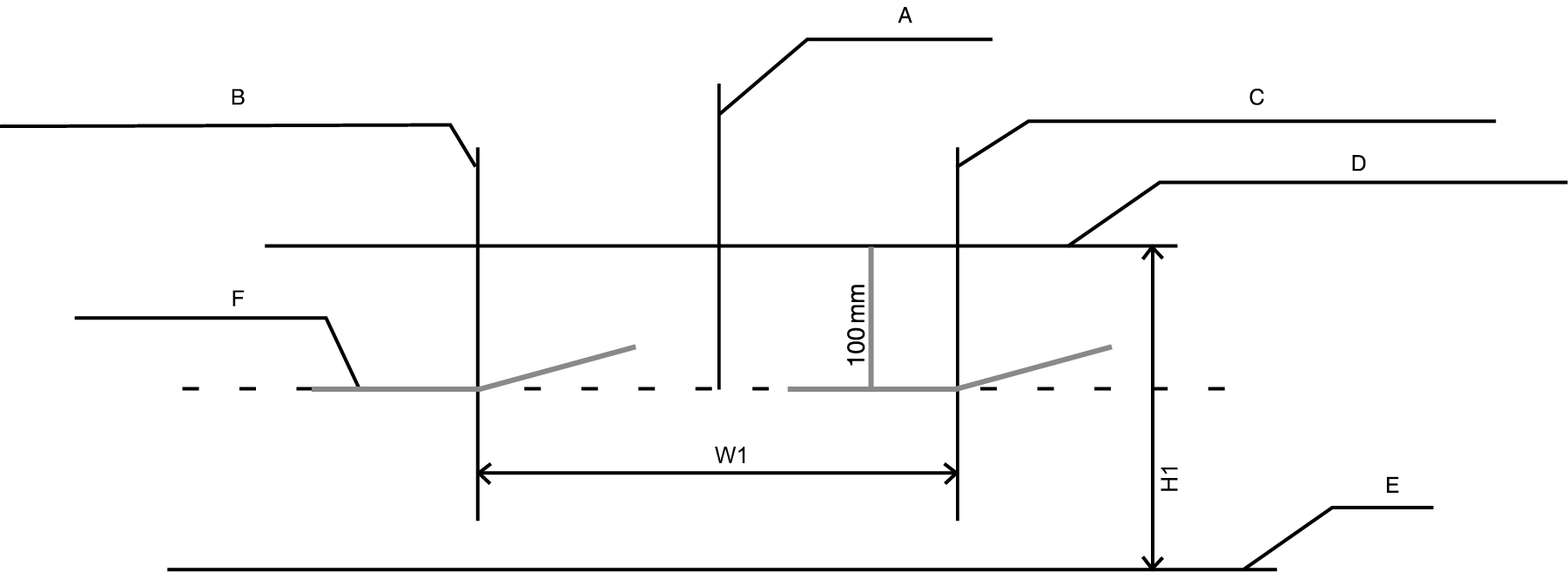

Snop prednjih kratkih svjetala (RHD vozilo)

Uključite kratka svjetla bez vozača u vozilu.
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje prednjeg svjetla

C: Okomita crta sredine desne žarulje prednjeg svjetla

D: Vodoravna crta sredine žarulje prednjeg svjetla

E: Tlo

F: Granična crta

Prednje svjetlo za maglu

Uključite prednje svjetlo za maglu bez vozača u vozilu.
Granična linija treba biti projicirana u dopuštenom rasponu (zasjenjeno područje).

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje prednjeg svjetla za maglu

C: Okomita crta sredine desne žarulje prednjeg svjetla za maglu

D: Vodoravna crta sredine žarulje prednjeg svjetla za maglu

E: Tlo

F: Granična crta

G: Gornja granica
