Punjač za impulsno punjenje može se rabiti ako AC punjač nije dostupan.

1. Utičnica i kabel

2. Upravljačka kutija (ICCB)

3. Konektor/kabel za punjenje

* : Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

1. Spojite utikač na kućnu električnu utičnicu.



   A: Utikač

   B: Električna utičnica

2. Provjerite svijetli li lampica napajanja (zelena) na upravljačkoj kutiji.



3. Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.

4. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo. Ako se punjenje započinje bez stupnja prijenosa u P (parkiranje), punjenje započinje nakon što se brzina automatski prebaci u položaj P (parkiranje).

5. Otvorite vratašca za punjenje.

   Za više pojedinosti pogledajte Više pojedinosti.

6. Otvorite zaštitne kapice priključka za punjenje i utikača za punjenje. Provjerite ima li stranih tvari ili prašine.

7. Držite ručku konektora za punjenje i spojite je na ulaz za punjenje u vozilu. Pogurnite priključak skroz unutra. Ako priključak za punjenje i terminal za punjenje nisu pravilno spojeni, to može prouzročiti požar.

8. Punjenje počinje automatski (lampica za punjenje zasvijetli)



9. Provjerite je li lampica indikatora punjenja () visokonaponske baterije na upravljačkoj ploči uključena na ON. Punjenje nije aktivno kad je indikatorska lampica punjenja () isključena, OFF. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.

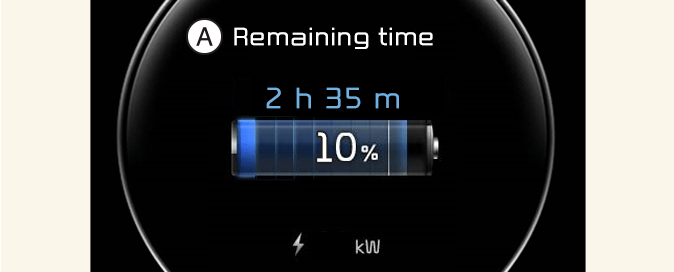

10. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute.



    A: Preostalo vrijeme

    Ako tijekom punjenja otvorite vrata s vozačeve strane, predviđeno vrijeme punjenja prikazuje se na instrument ploči otprilike 1 minutu. Kada se postavi zakazano punjenje ili klima uređaj/grijanje, predviđeno vrijeme punjenja prikazuje se kao „-".

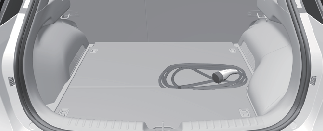

Preporučamo da se kabel punjača za impulsno punjenje stavi u kutiju za čuvanje nakon uporabe.

• Konektor za punjenje uključen u vozilo (POWER (NAPAJANJE) Zeleno je ON (UKLJ.))

• Utikač je spojen u električnu utičnicu (zeleno POWER (NAPAJANJE) je ON (UKLJ.))

1. Prije nego što odspojite priključak za punjenje, provjerite jesu li vratašca otključana. Kada su vratašca zaključana, sustav zaključavanja priključka za punjenje neće dopustiti odspajanje. Kako biste spriječili krađu kabela za punjenje, konektor za punjenje ne može se odvojiti od utičnice kada su vrata zaključana. Međutim, ako je vozilo u AUTO načinu rada konektora za punjenje, konektor za punjenje automatski se otključava s ulaza kada je punjenje završeno.



   NAPOMENA

   Kako biste odspojili konektor za punjenje, otključajte vrata da biste otvorili sustav zaključavanja konektora za punjenje. U suprotnom, konektor za punjenje i ulaz za punjenje vozila mogu se oštetiti.

2. Držite ručicu konektora za punjenje i izvucite ga.



3. Pazite da zatvorite vrata za punjenje na siguran način.

4. Odspojite utikač iz kućne električne utičnice. Ne povlačite kabel kad odspajate utikač.



   A: Utikač

   B: Električna utičnica

5. Zatvorite zaštitni poklopac priključka za punjenje tako da strani materijal ne može ući u terminal.

6. Stavite kabel za punjenje u pretinac za kabel kako biste ga zaštitili.

• Koristite prenosivi kabel za punjenje kojeg je potvrdila Kia. .

• Ne pokušavajte popraviti, rastaviti ili prilagoditi kabel prijenosnog punjača.

• Ne upotrebljavajte produžni kabel ili adapter.

• Odmah prestanite s uporabom kabela ako se pojavi svjetlo upozorenja na kvar.

• Ne dodirujte utikač i kontektor za punjenje mokrom rukom.

• Ne dodirujte priključni dio konektora za punjenje AC napajanja i AC utičnicu za punjenje strujom na vozilu.

• Ne spajajte konektor za punjenje na napon koji nije sukladan s propisima.

• Nemojte upotrebljavati kabel prijenosnog punjača ako je istrošen, oštećene izolacije ili ako postoji bilo kakva vrsta oštećenja na prijenosnom punjaču.

• Ako su ICCB kućište i AC priključak za punjenje oštećeni, popucali ili su žice na bilo koji način izložene, nemojte upotrebljavati prijenosni punjač.

• Ne dopustite djeci da rade s prijenosnim punjačem ili ga dodiruju.

• Ne dozvolite da u upravljačku kutiju uđe voda.

• AC priključak za punjenje ili terminal na utikaču ne smiju na sebi imati stranih tvari.

• Nemojte stajati na kabel ili žicu. Ne povlačite kabel ili žicu i nemojte ih uvijati ili presavijati.

• Nemojte puniti kada grmi.

• Nemojte ispuštati upravljačku kutiju ni stavljati teški predmet na upravljačku kutiju.

• Tijekom punjenja nemojte stavljati predmet koji može stvarati visoke temperature u blizinu punjača.

• Punjenje s istrošenom ili oštećenom kućnom električnom utičnicom može dovesti do opasnosti od strujnog udara. Ako sumnjate u stanje kućne električne utičnice, neka je pregleda ovlašteni električar.

• Prestanite odmah upotrebljavati kabel prijenosnog punjača ako se kućanska električna utičnica ili bilo koji dio pregrije ili ako primijetite mirise izgaranja.

Ako ne možete napuniti visokonaponski akumulator nakon spajanja punjača, provjerite sljedeće:

1. Provjerite postavku punjenja za vozilo.

   (npr. kad je postavljeno zakazano punjenje, punjenje ne započinje odmah kad je spojen AC punjač ili prijenosni punjač).

2. Provjerite radni status AC punjača i prijenosnog punjača.

   (Status prijenosnog punjača)

   * Stvarna metoda za prikaz statusa punjenja može se razlikovati u skladu s proizvođačem punjača.

3. Kada se vozilo ne puni i na klasteru s instrumentima se pojavi poruka upozorenja, provjerite odgovarajuću poruku.

4. Ako je vozilo pravilno napunjeno kada se napuni drugim punjačem koji normalno radi, obratite se proizvođaču punjača.

5. Ako se vozilo ne puni kada se puni drugim punjačem koji normalno radi, preporučamo da se obratite ovlaštenom zastupniku/servisnom partneru tvrtke Kia radi pregleda.
