Rad

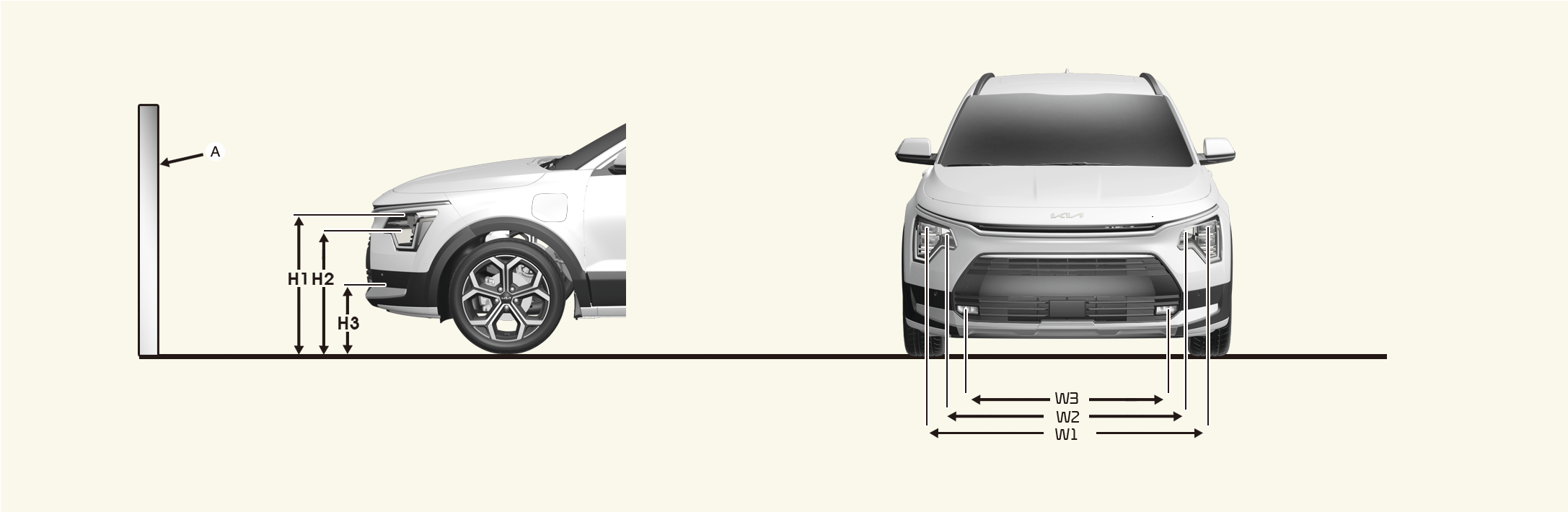

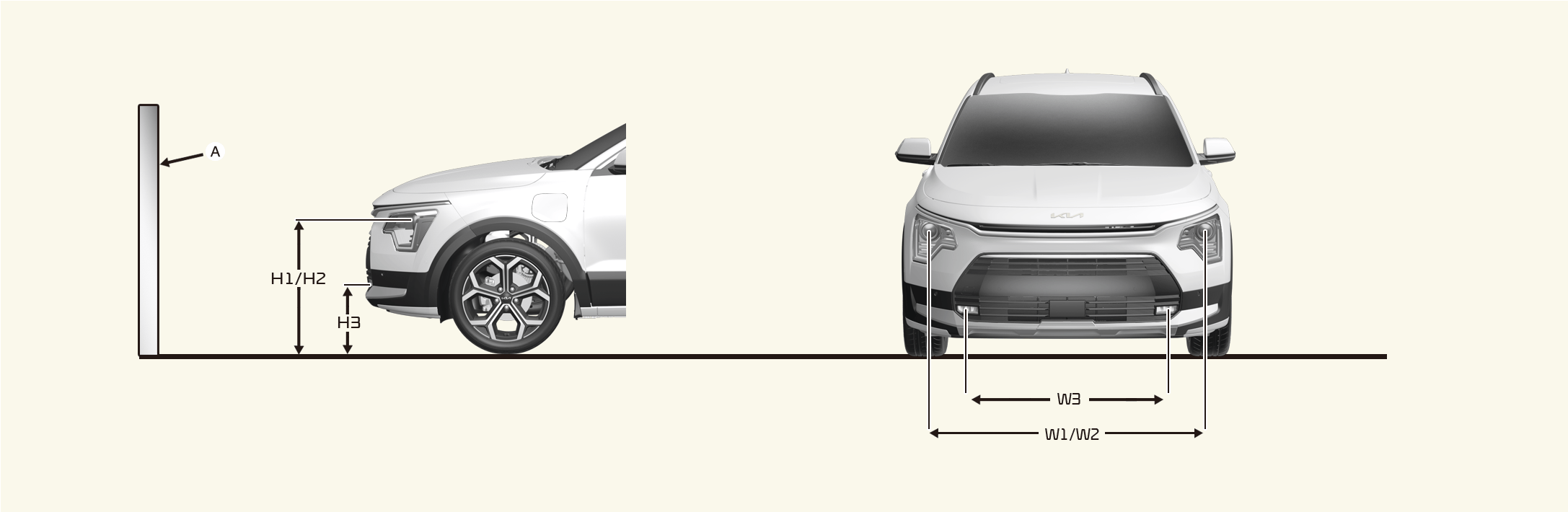

• Napušite gume do preciziranog tlaka i uklonite sav teret iz vozila, osim vozača, rezervne gume i alata.

• Vozilo treba postaviti na ravnu podlogu.

• Na zaslonu nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala).

• S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.

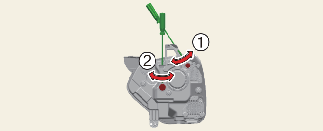

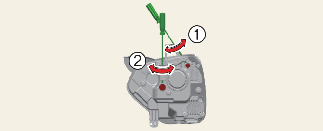

• Kako biste usmjerili kratka svjetla ulijevo ili udesno, okrečite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka svjetla gore ili dolje, okrečite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.

Rad

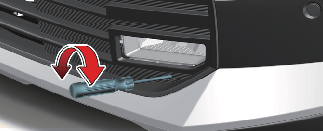

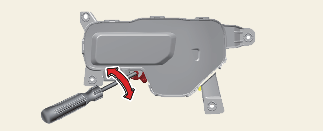

• Okrečite odvijač u smjeru kazaljke na satu kako biste usmjerili prednje svjetlo za maglu gore ili dolje.

Rad

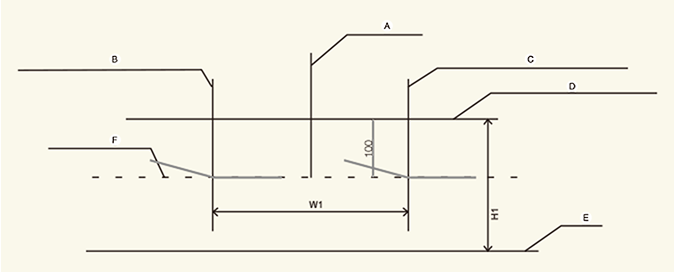

1. Uključite kratka svjetla bez vozača u vozilu.

2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite sklopku uređaja za izravnavanje prednjih svjetala s položajima 0.

Rad

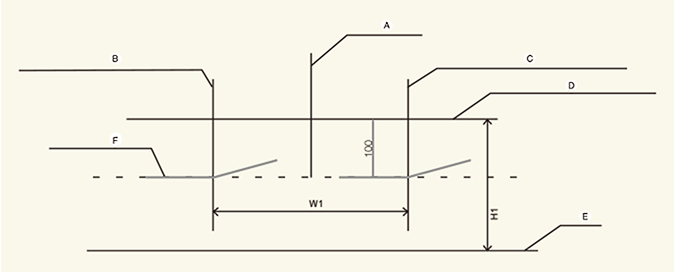

1. Uključite kratka svjetla bez vozača u vozilu.

2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite sklopku uređaja za izravnavanje prednjih svjetala s položajima 0.

Rad

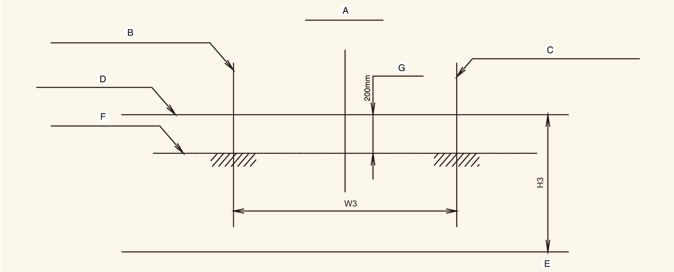

1. Uključite prednje svjetlo za maglu bez vozača u vozilu.

2. Granična linija treba biti projicirana u dopuštenom rasponu (zasjenjeno područje).
