وصف لوحة المصهر/ المرحل الكهربائي
يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

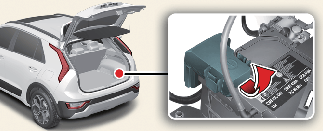

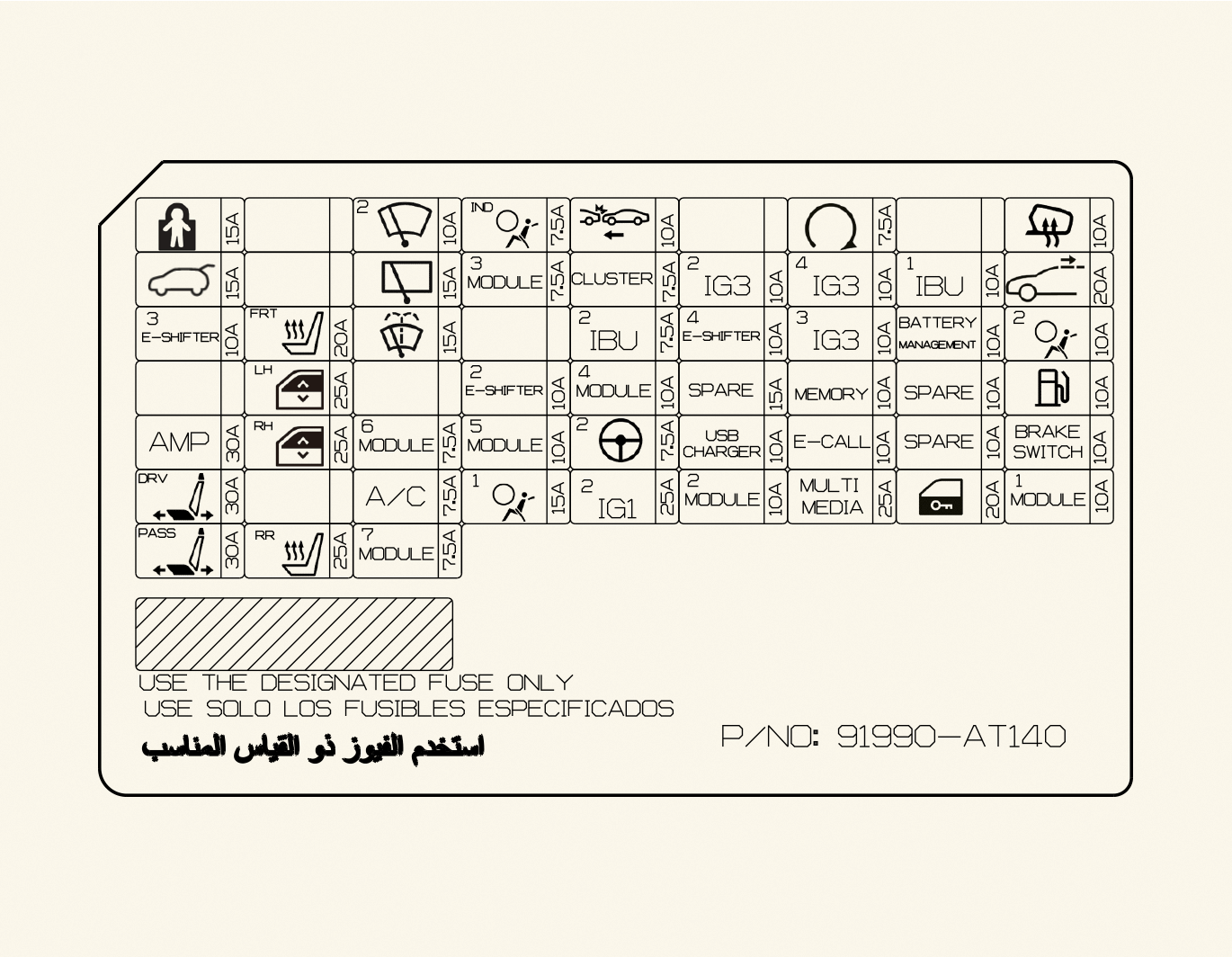

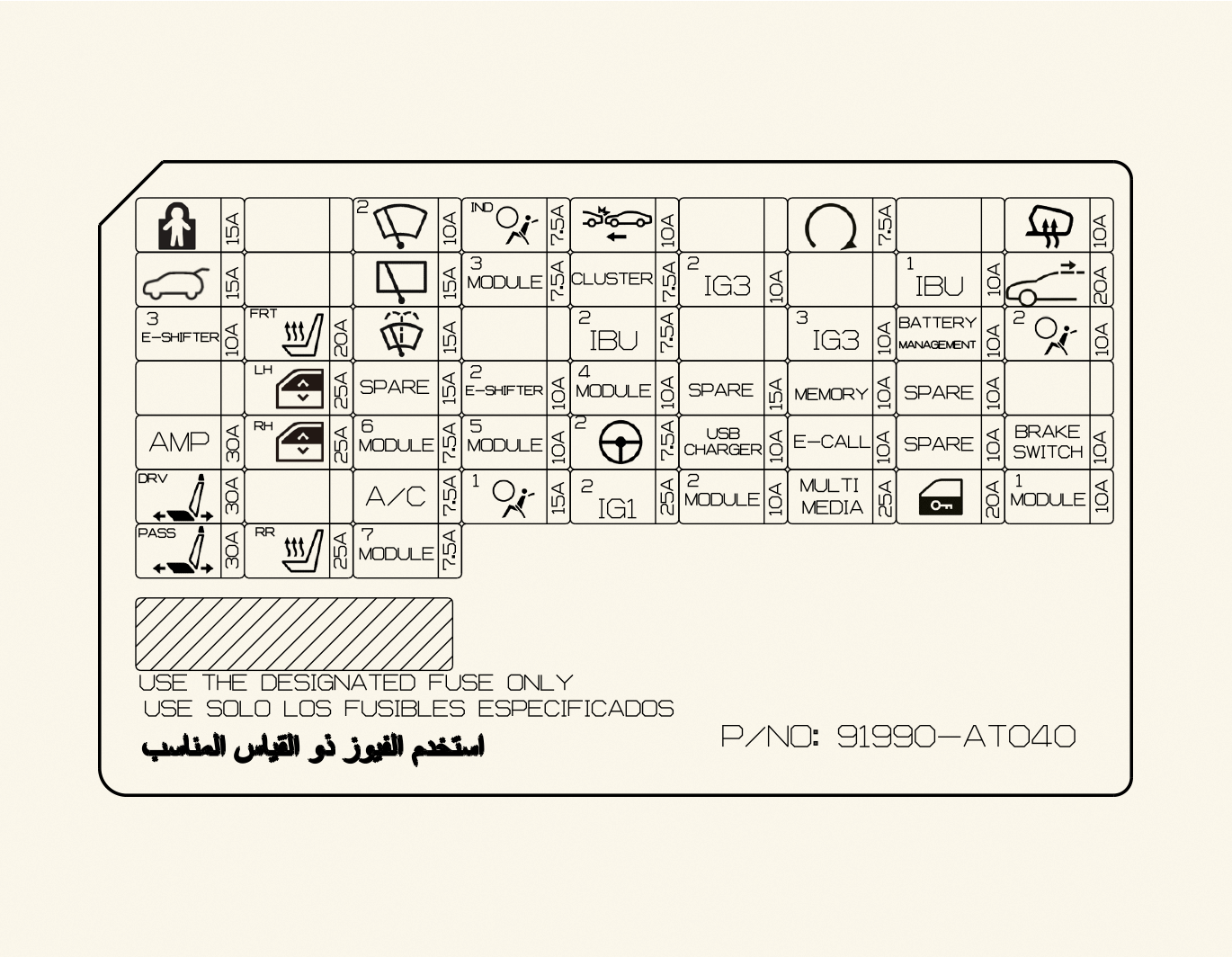

لوحة المصاهر بجانب السائق
مجموعة توصيل وحدة التحكم بالواجهة
|
اسم المصهر |
الرمز |
تصنيف المصهر |
الدائرة المحمية |
|---|---|---|---|
|
AMP |
 |
30 أمبير |
مكبر للصوت (AMP) |
|
P/SEAT DRV |
 |
30 أمبير |
مفتاح دعامة أسفل الظهر للسائق، مفتاح المقعد الكهربائي للسائق، وحدة التحكم في نظام الذاكرة المتكاملة |
|
P/WINDOW LH |
 |
25 أمبير |
مفتاح/وحدة النافذة الخلفية اليسرى، مفتاح/وحدة النافذة الكهربائية (اليسرى) للسائق، مفتاح/وحدة النافذة الكهربائية (اليمنى) للراكب |
|
P/SEAT PASS |
 |
30 أمبير |
مفتاح مقعد الراكب الكهربائي |
|
S/HEATER (FRONT) |
 |
20 أمبير |
وحدة التحكم في مقعد التهوية الأمامي، ووحدة التحكم في جهاز تدفئة المقاعد الأمامية |
|
S/HEATER (REAR) |
 |
25 أمبير |
وحدة التحكم في نظام تدفئة المقاعد الخلفية |
|
P/WINDOW RH |
 |
25 أمبير |
مفتاح/وحدة النافذة الخلفية اليمنى، مفتاح/وحدة النافذة الكهربائية (اليمنى) للسائق، مفتاح/وحدة النافذة الكهربائية (اليسرى) للراكب |
|
T/GATE |
 |
15 أمبير |
مرحل الباب الخلفي |
|
DR LOCK |
 |
20 أمبير |
مرحل قفل/إلغاء قفل الباب الأوسط، مرحل القفل المسدود |
|
MULTI MEDIA |
 |
25 أمبير |
وحدة الصوت/الملاحة الرئيسية |
|
E-CALL |
 |
10 أمبير |
وحدة مكالمات الطوارئ |
|
MEMORY |
 |
10 أمبير |
لوحة العدادات، شاشة عرض الزجاج الأمامي، مصباح الوضع، وحدة تحكم مكيف الهواء |
|
START |
 |
7.5 أمبير |
مرحل إنذار السرقة، وحدة التحكم الهجينة في الطاقة، وحدة التحكم المتكاملة في الهيكل |
|
E-SHIFTER3 |
 |
10 أمبير |
SCU، قرص ناقل الحركة الإلكتروني |
|
MODULE6 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MODULE3 |
 |
7.5 أمبير |
لوحة التحكم العلوية، مفتاح متعدد الوظائف، مفتاح مصباح التوقف |
|
A/BAG1 |
 |
15 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
WASHER |
 |
15 أمبير |
ذراع التحكم في الغاسلة |
|
MODULE1 |
 |
10 أمبير |
مفتاح التعشييق، وحدة التحكم في مكيف الهواء، مصباح الشحن (السيارة الهجينة التي تحتوي على قابس)، مفتاح المخاطر، مستشعر المطر، وحدة التحكم عن بُعد في عجلة القيادة |
|
IBU1 |
 |
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح وضع SPORT (الرياضي) |
|
MODULE2 |
 |
10 أمبير |
وحدة التحكم المتكاملة في الهيكل، وحدة التحكم الإلكترونية للركن بمساعدة أنظمة المساعدة المتقدمة، مكالمة الطوارئ (E-CALL)، وحدة الصوت (AUDIO)/ الملاحة الرئيسية، كتلة توصيل غرفة المحرك (مرحل مخرج الطاقة) |
|
A/BAG IND |
 |
7.5 أمبير |
لوحة العدادات (وحدة التحكم في نظام الأمان الإضافي (SRS)) |
|
IBU2 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MODULE4 |
 |
10 أمبير |
وحدة غطاء الهواء النشط، نظام الصوت الافتراضي للمحرك، وحدة نظام الصوت الافتراضي للمحرك (VESS)، كاميرا الرؤية الأمامية، مفتاح لوحة التصادم، وحدة التحكم المركزية، رادار الجانب الخلفي |
|
A/CON |
 |
7.5 أمبير |
وحدة التحكم في مكيف الهواء، كتلة توصيل غرفة المحرك (نافخ (BLOWER)، مرحل تحكم العزم الإيجابي)، ضاغط مكيف الهواء (A/C) |
|
A/BAG2 |
 |
10 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
CLUSTER |
 |
7.5 أمبير |
مجموعة العدادات، شاشة العرض على الزجاج الأمامي |
|
MODULE5 |
 |
10 أمبير |
جهاز ضبط مستوى المصابيح الأمامية، وحدة الصوت (AUDIO)/الملاحة الرئيسية، نظام شحن هاتف ذكي (SMART PHONE) لاسلكي، وحدة مكالمات الطوارئ (E-CALL)، وحدة تحكم مكيف الهواء، مصباح لوحة التحكم العلوية، مرآة ذاتية التعتيم، AMP (مضخم)، وحدة تحكم تدفئة المقعد |
|
MODULE7 |
 |
7.5 أمبير |
وحدة التحكم الإلكترونية للركن بمساعدة أنظمة المساعدة المتقدمة، محول التيار المتردد، محرك مروحة التبريد، وحدة تحكم تدفئة المقعد |
|
BRAKE SWITCH |
 |
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح مصباح التوقف |
|
MDPS2 |
 |
7.5 أمبير |
وحدة نظام التوجيه المعزز المُدار بموتور (MDPS) |
|
SUNROOF |
 |
20 أمبير |
وحدة فتحة السقف |
|
HEATED MIRROR |
 |
10 أمبير |
مرآة مدفأة خارجية |
|
IG3 2 |
 |
10 أمبير |
BATTERY MANAGEMENT |
|
IG3 3 |
 |
10 أمبير |
وحدة الشاحن الداخلي، وحدة التحكم الهجينة في الطاقة، كتلة توصيل غرفة المحرك (مرحل مروحة تبريد (C/FAN) البطارية)، ضاغط مكيف الهواء (A/C) |
|
IG3 4 |
 |
10 أمبير |
وحدة الصوت (AUDIO)/الملاحة الرئيسية، مؤشر الشحن، لوحة العدادات (CLUSTER)، وحدة تحكم مكيف الهواء، وحدة جهاز تدفئة المعامل الحراري (HV) الموجب بالسيارة الهجين |
|
CHILD LOCK |
 |
15 أمبير |
نظام القفل الإلكتروني لحماية الأطفال |
|
FRT WIPER2 |
 |
10 أمبير |
ماتور الماسحة الأمامية |
|
FCA |
 |
10 أمبير |
الرادار الأمامي |
|
RR WIPER |
 |
15 أمبير |
مرحل الماسحة الخلفية، موتور الماسحة الخلفية |
|
E-SHIFTER4 |
 |
10 أمبير |
SCU، قرص ناقل الحركة الإلكتروني |
|
BMS |
 |
10 أمبير |
نظام إدارة البطارية |
|
USB CHARGER |
 |
10 أمبير |
شاحن USB CHARGER، (الدرج الأمامي/ مقعد السائق/ الراكب) |
|
IG1 2 |
 |
25 أمبير |
كتلة توصيل غرفة المحرك (مصهر مجموعة لوحة الدائرة المطبوعة - الفرامل الاضطرارية الذكية 4، وحدة التحكم الإلكترونية 3، ناقل الحركة مزدوج القابض 2، مضخة المياه الكهربائية 3) |
|
FUEL FILLER DOOR |
 |
10 أمبير |
فتح باب فتحة تعبئة الوقود |
|
E-SHIFTER2 |
 |
10 أمبير |
SCU، قرص ناقل الحركة الإلكتروني |

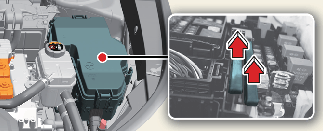

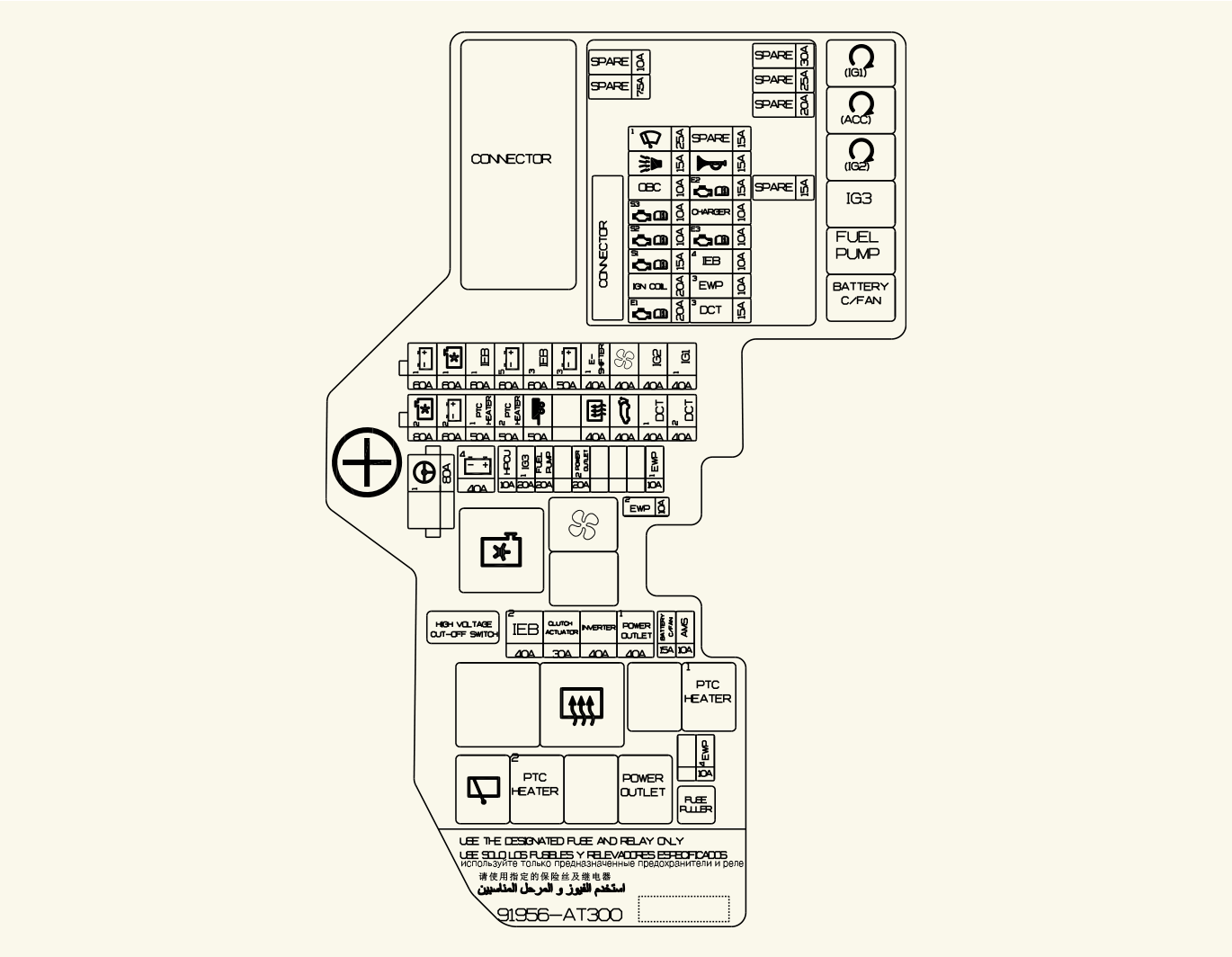

لوحة مصهر حجيرة المحرك
كتلة توصيل غرفة المحرك
|
اسم المصهر |
الرمز |
تصنيف المصهر |
الدائرة المحمية |
|
|---|---|---|---|---|
|
مصهر متعدد |
C/FAN2 |
 |
80 أمبير |
موتور مروحة التبريد |
|
مصهر متعدد |
PTC HEATER1 |
 |
50 أمبير |
مرحل المسخن 1 للتحكم الكهربائي في درجة الحرارة |
|
B+2 |
 |
60 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (IPS) |
|
|
مصهر متعدد |
MDPS 1 |
 |
80 أمبير |
وحدة نظام التوجيه المعزز المُدار بموتور (MDPS) |
|
REAR HEATED |
 |
40 أمبير |
مجموعة توصيل غرفة (Rear Heated Relay) |
|
|
مصهر متعدد |
POWER TAILGATE |
 |
40 أمبير |
وحدة الباب الخلفي بنظام كهربائي |
|
E-SHIFTER1 |
 |
40 أمبير |
وحدة التحكم في التوجيه (SCU) |
|
|
مصهر متعدد |
B+3 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - قفل (LOCK) الطفل، ناقل الحركة الإلكتروني 3، النافذة الكهربية اليسرى (P/WDW LH)، النافذة الكهربية اليمنى (P/WDW RH)، فتح الباب الخلفي (T/GATE)، المضخم (AMP)، المقعد الكهربي للسائق (P/SEAT DRV)، المقعد الكهربي للراكب (P/SEAT PASS)، جهاز تدفئة المقعد الأمامي (S/HEATER FRT)، جهاز تدفئة المقعد الخلفي (S/HEATER RR))، مضخة المياه الكهربائية 2 (EWP2) |
|
مصهر متعدد |
TRAILER |
 |
50 أمبير |
وحدة المقطورة |
|
FUEL PUMP |
 |
20 أمبير |
مجموعة توصيل غرفة المحرك (المرحل مضخة الوقود) |
|
|
مصهر متعدد |
BLOWER |
 |
40 أمبير |
مجموعة توصيل غرفة المحرك (Blower Relay) |
|
مصهر متعدد |
B+4 |
 |
40 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - الوسائط المتعددة (MULTIMEDIA)، مكالمة الطوارئ (E-CALL)، الوسادة الهوائية 2، مفتاح الفرامل (BRAKE SWITCH)، MODULE1، غطاء الوقود، وحدة التحكم المتكاملة في الهيكل 1 (IBU1)، فتحة السقف، إدارة البطارية (BATTERY MANAGEMENT)، قفل الباب (DOOR LOCK) |
|
B+1 |
 |
60 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (IPS) |
|
|
AMS |
 |
10 أمبير |
مستشعر البطارية (السيارة الكهربائية الهجين المزودة بقابس) |
|
|
مصهر |
IEB2 |
 |
40 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
IEB3 |
 |
60 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
|
مصهر متعدد |
IEB1 |
 |
60 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
IG3 1 |
 |
20 أمبير |
IGNITION3 RELAY |
|
|
مصهر |
BATTERY C/FAN |
 |
15 أمبير |
مروحة تبريد البطارية |
|
HPCU |
 |
10 أمبير |
وحدة التحكم الهجينة في الطاقة |
|
|
EWP2 |
 |
10 أمبير |
مضخة المياه الكهربائية للبطارية |
|
|
مصهر |
POWER OUTLET2 |
 |
20 أمبير |
منفذ الطاقة الأمامي |
|
EWP1 |
 |
10 أمبير |
مضخة المياه الكهربائية الخاصة بالمحرك |
|
|
مصهر متعدد |
PTC HEATER2 |
 |
50 أمبير |
مرحل المسخن 2 للتحكم الكهربائي في درجة الحرارة |
|
DCT1 |
 |
40 أمبير |
ناقل الحركة مزدوج القابض |
|
|
DCT2 |
 |
40 أمبير |
ناقل الحركة مزدوج القابض |
|
|
C/FAN1 |
 |
60 أمبير |
COOLING FAN MOTOR |
|
|
B+5 |
 |
60 أمبير |
كتلة توصيل لوح الدوائر المطبوعة بغرفة المحرك |
|
|
IG2 |
 |
40 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - غاسلة (WASHER)، مكيف الهواء (A/C)، الوحدة 6 (MODULE6)، الوحدة 7، الماسحة الخلفية) |
|
|
IG1 1 |
 |
40 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - الوحدة 2 (MODULE2)، شاحن USB CHARGER، الوسادة الهوائية 1، وحدة الهيكل المدمجة 2 (IBU2)، التوجيه الكهربائي المسير بموتور المثبت 2 (MDPS2)، مجموعة العدادات (CLUSTER)، MODULE3، مؤشر الوسادة الهوائية، الوحدة 4 (MODULE4)، الوحدة 5 (MODULE5)، ناقل الحركة الإلكتروني 2 (E-SHIFTER2)، نظام تجنب التصادم الأمامي (FCA)، ING1 2) |
|
|
مصهر |
CLUTCH ACTRUATOR |
 |
30 أمبير |
مشغل قابض المحرك (وحدة التحكم الهجينة في الطاقة) |
|
INVERTER |
 |
40 أمبير |
عاكس المكيف |
|
|
POWER OUTLET1 |
 |
40 أمبير |
منفذ الطاقة الأمامي |
|
|
EWP4 |
 |
10 أمبير |
مضخة المياه الكهربائية الخاصة بالمحرك |
|
مجموعة لوح دوائر مطبوعة
|
اسم المصهر |
الرمز |
تصنيف المصهر |
الدائرة المحمية |
|---|---|---|---|
|
SENSOR1 |
 |
15 أمبير |
مستشعر الأكسجين (العلوي/السفلي) |
|
ECU2 |
 |
15 أمبير |
وحدة التحكم في المحرك (ECM) |
|
SENSOR3 |
 |
10 أمبير |
مُرحِّل مضخة الوقود |
|
SENSOR2 |
 |
10 أمبير |
صمام التحكم في الزيت، صمام ذو ملف لولبي للتحكم في التطهير، وحدة التحكم في صمام مضخة الزيت المتغيرة، مرحل محرك مروحة التبريد، صمام عزل خزان الوقود (PHEV) |
|
FRT WIPER1 |
 |
25 أمبير |
ماتور الماسحة الأمامية |
|
ECU 3 |
 |
10 أمبير |
وحدة التحكم في المحرك (ECM) |
|
IEB 4 |
 |
10 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
EWP 3 |
 |
10 أمبير |
مضخة المياه الكهربائية الخاصة بالمحرك |
|
OBC |
 |
10 أمبير |
وحدة الشاحن الداخلي (السيارة الكهربائية الهجين المزودة بقابس) |
|
ECU1 |
 |
20 أمبير |
وحدة التحكم في المحرك (ECM) |
|
B/ALARM HORN |
 |
15 أمبير |
مرحل آلة التنبيه (HORN) ضد السطو |
|
IGN COIL |
 |
20 أمبير |
ملف الإشعال #1/#2/#3/#4 |
|
CHARGER |
 |
10 أمبير |
مرحل قفل (LOCK)/إلغاء قفل الشاحن (السيارة الكهربائية الهجين المزودة بقابس) |
|
DCT3 |
 |
15 أمبير |
ناقل الحركة مزدوج القابض |
المُرحل
ارجع إلى الجدول التالي لمعرفة نوع المرحل.
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
صغير |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |

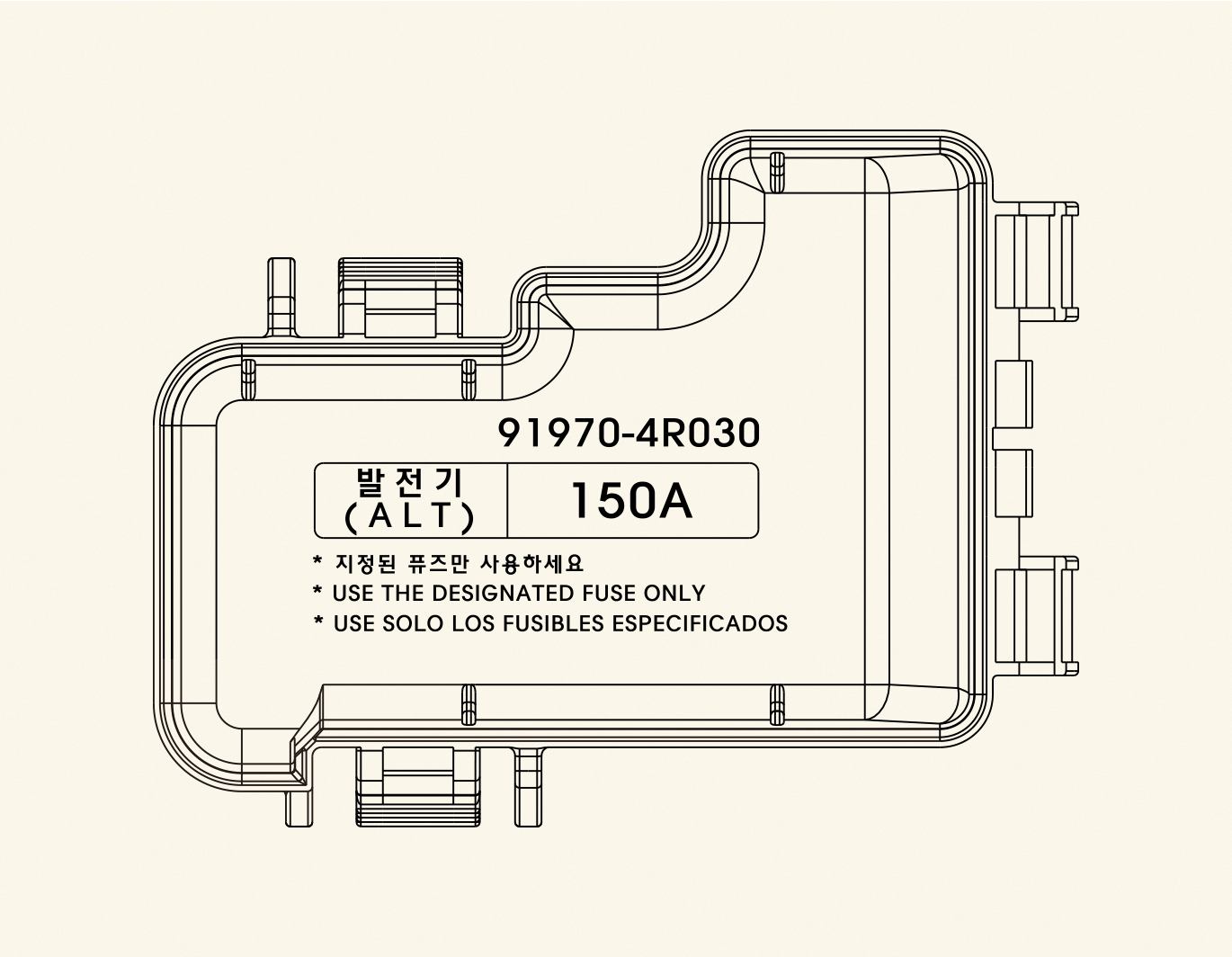

لوحة المصاهر بحجيرة المحرك (غطاء طرف توصيل البطارية) (للسيارة الكهربائية الهجينة المزودة بقابس)
