Orientamento di fari e luci fendinebbia (per Europa)

Orientamento dei fari

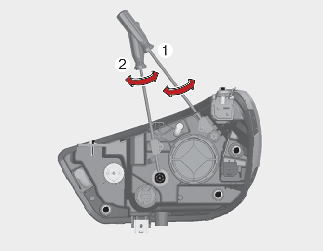

Tipo A

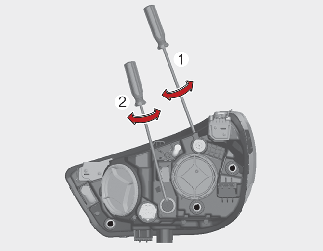

Tipo B, Tipo C
  1. Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.

  2. Il veicolo deve essere parcheggiato su un pavimento in piano.

  3. Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.

  4. Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.

  5. Per orientare i fari anabbaglianti e abbaglianti verso sinistra o verso destra, ruotare il cacciavite (1) in senso orario o antiorario. Per orientare i fari anabbaglianti e abbaglianti verso l'alto o verso il basso, ruotare il cacciavite (2) in senso orario o antiorario.

Orientamento luci fendinebbia

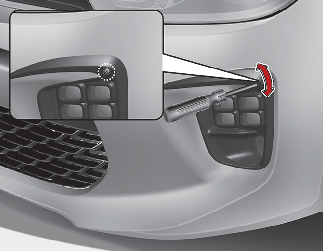

Tipo A

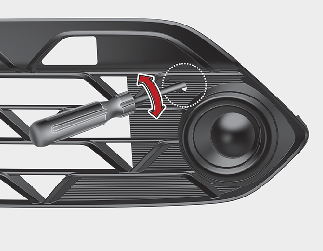

Tipo B
Tipo C

L'orientamento delle luci fendinebbia si esegue come l'orientamento dei fari. Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori.

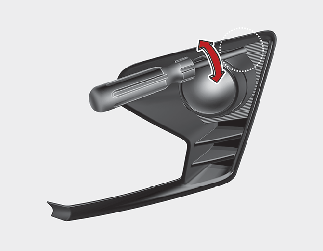

Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il cacciavite in senso orario o antiorario.

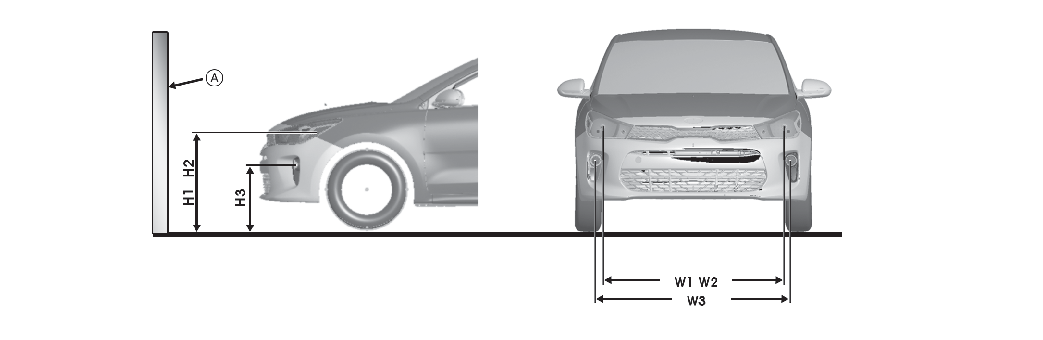

Punto di orientamento

* A: Schermo

Condizione veicolo

Faro (tipo lampadina MFR)

Faro (tipo a LED MFR)

Altezza da terra

Distanza tra le luci

Altezza da terra

Distanza tra le luci

Anabbaglianti

Abbaglianti

Anabbaglianti

Abbaglianti

Anabbaglianti

Abbaglianti

Anabbaglianti

Abbaglianti

H1

H2

W1

W2

H1''

H2''

W1''

W2''

Senza conducente [mm (poll.)]

722 (28,4)

722 (28,4)

1.320 (52)

1.320 (52,0)

708 (27,8)

708 (27,8)

1.332 (52,4)

1.332 (52,4)

Con conducente [mm (poll.)]

713 (28,0)

715 (28,1)

1.320 (52)

1.320 (52,0)

703 (27,6)

703 (27,6)

1.332 (52,4)

1.332 (52,4)

Condizione veicolo

Faro (bifunzionale)

Altezza da terra

Distanza tra le luci

Anabbaglianti

Abbaglianti

Anabbaglianti

Abbaglianti

H1' ' '

H2' ' '

W1' ' '

W2' ' '

Senza conducente [mm (poll.)]

725 (28,5)

725 (28,5)

1.333 (52,5)

1.333 (52,5)

Con conducente [mm (poll.)]

716 (28,2)

718 (28,3)

1.333 (52,5)

1.333 (52,5)

Condizione veicolo

Luce fendinebbia anteriore (tipo nebbia superiore)

Luce fendinebbia anteriore (tipo nebbia inferiore)

Luce fendinebbia anteriore (tipo a LED)

Altezza da terra

Distanza tra le luci

Altezza da terra

Distanza tra le luci

Altezza da terra

Distanza tra le luci

H3

W3

H3''

W3''

H3' ' '

W3' ' '

Senza conducente [mm (poll.)]

483 (19,0)

1.460 (57,4)

334 (13,1)

996 (39,2)

462 (18,2)

1.430 (56,3)

Con conducente [mm (poll.)]

478 (18,8)

1.460 (57,4)

329 (12,9)

996 (39,2)

453 (17,8)

1.430 (56,3)

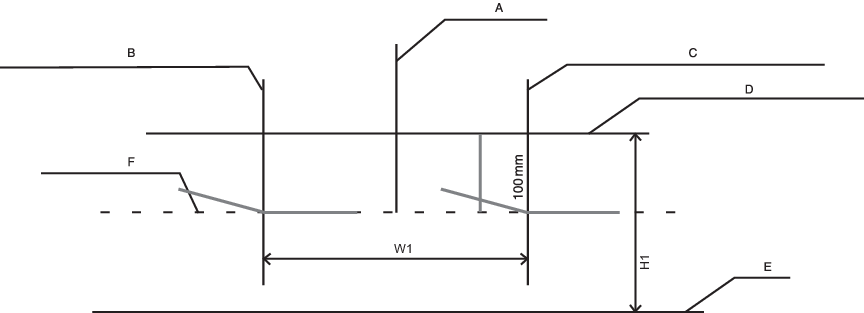

Luce anabbagliante faro (guida a sinistra)
  1. Accendere le luci anabbaglianti senza conducente a bordo.

  2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

  3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.

  4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

Basato su schermo distante 10m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

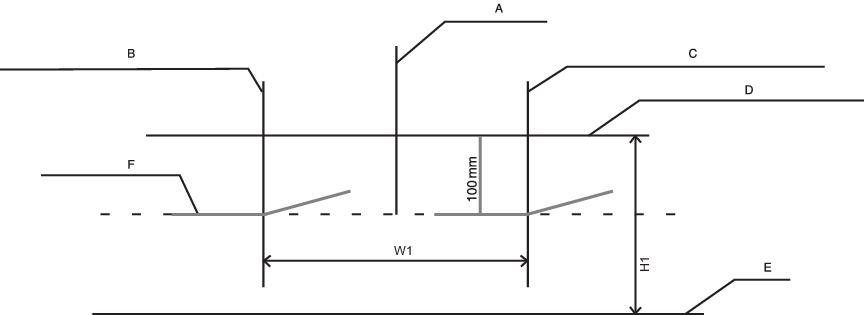

Luce anabbagliante faro (guida a destra)
  1. Accendere le luci anabbaglianti senza conducente a bordo.

  2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

  3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.

  4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

Basato su schermo distante 10m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

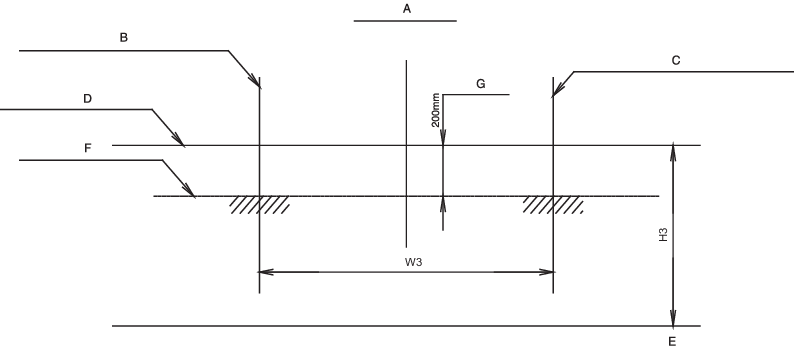

Luce fendinebbia
  1. Accendere le luci fendinebbia senza conducente a bordo.

  2. La linea di distacco deve essere proiettata nell'area prevista (zona ombreggiata).

Basato su schermo distante 10m

A: Asse verticale

B: Linea verticale del centro lampadina luce fendinebbia lato sinistro

C: Linea verticale del centro lampadina luce fendinebbia lato destro

D: Linea orizzontale del centro lampadine luci fendinebbia

E: Terra

F: linea di demarcazione

G: Limite superiore
