Tip A

Tip B

Lastikleri belirtilen basınca kadar şişirin ve sürücü, yedek lastik ve aletler dışındaki tüm yükleri araçtan kaldırın.
Araç düz bir zemine yerleştirilmelidir.
Ekrana dikey çizgiler (ilgili far merkezlerinden geçen dikey çizgiler) ve yatay bir çizgi (farların merkezinden geçen yatay çizgi) çizin.
Far ve akü normal durumdayken, farları en parlak kısım yatay ve dikey çizgilere düşecek şekilde tutun.

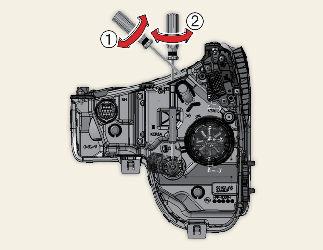

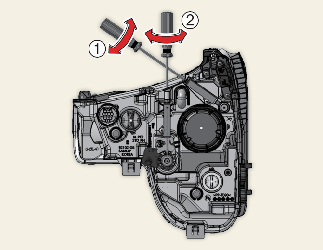

Kısa veya uzun farı sola veya sağa yönlendirmek için tornavidayı (1) saat yönünde veya saat yönünün tersine çevirin. Kısa farı veya uzun yukarı veya aşağı yönlendirmek için tornavidayı (2) saat yönünde veya saat yönünün tersine çevirin.

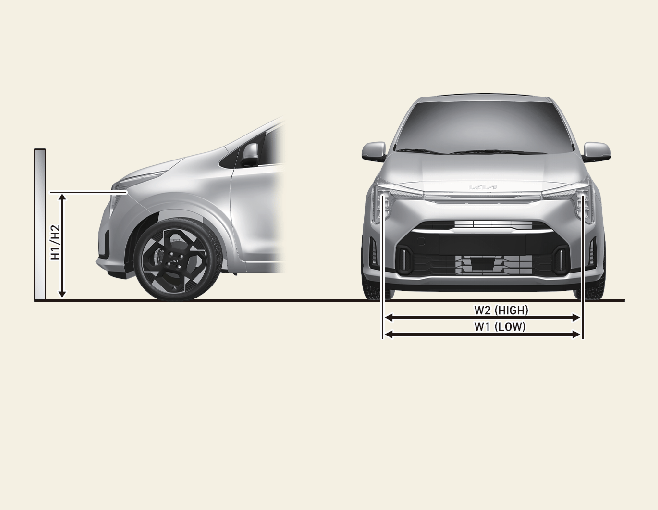

Hedefleme noktası (Ampul tipi)

Hedefleme noktası (LED tipi)

* A : Ekran

Birim: mm (inç)

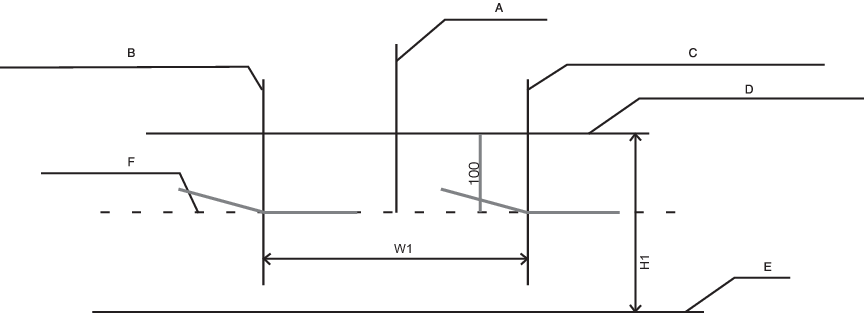

Kısa far (Soldan Direksiyonlu Araç)

10m ekrana göre

A : Araç ekseni

B : Sol far ampul merkezinin dikey çizgisi

C : Sağ far ampul merkezinin dikey çizgisi

D : Far ampul merkezinin yatay çizgisi

E : Zemin

F : kesme hattı

Sürücü araçta olmadığında kısa farı açın.
Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.
Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.
Far seviye cihazı varsa, anahtarını 0 konumuna ayarlayın.

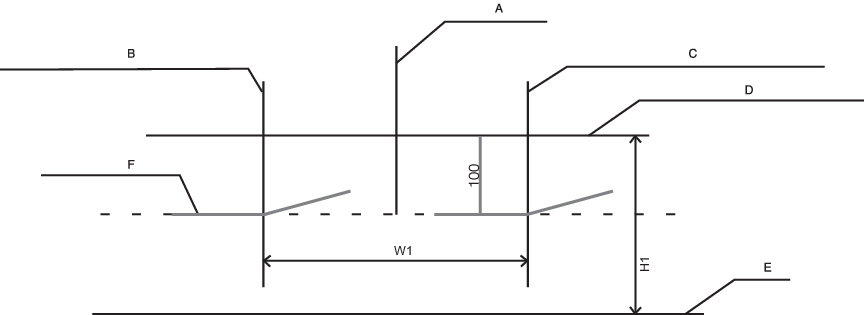

Kısa far (Sağdan Direksiyonlu Araç)
