Описание на панела с предпазители/релета

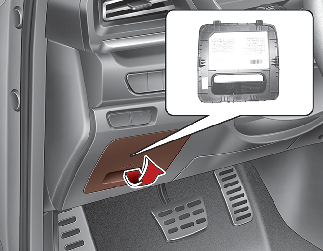

Вътрешен панел с предпазители

От вътрешната страна на капаците на панела с предпазители/релета можете да намерите етикета на предпазителите/релетата, описващ името и капацитета.

ЗАБЕЛЕЖКА

Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

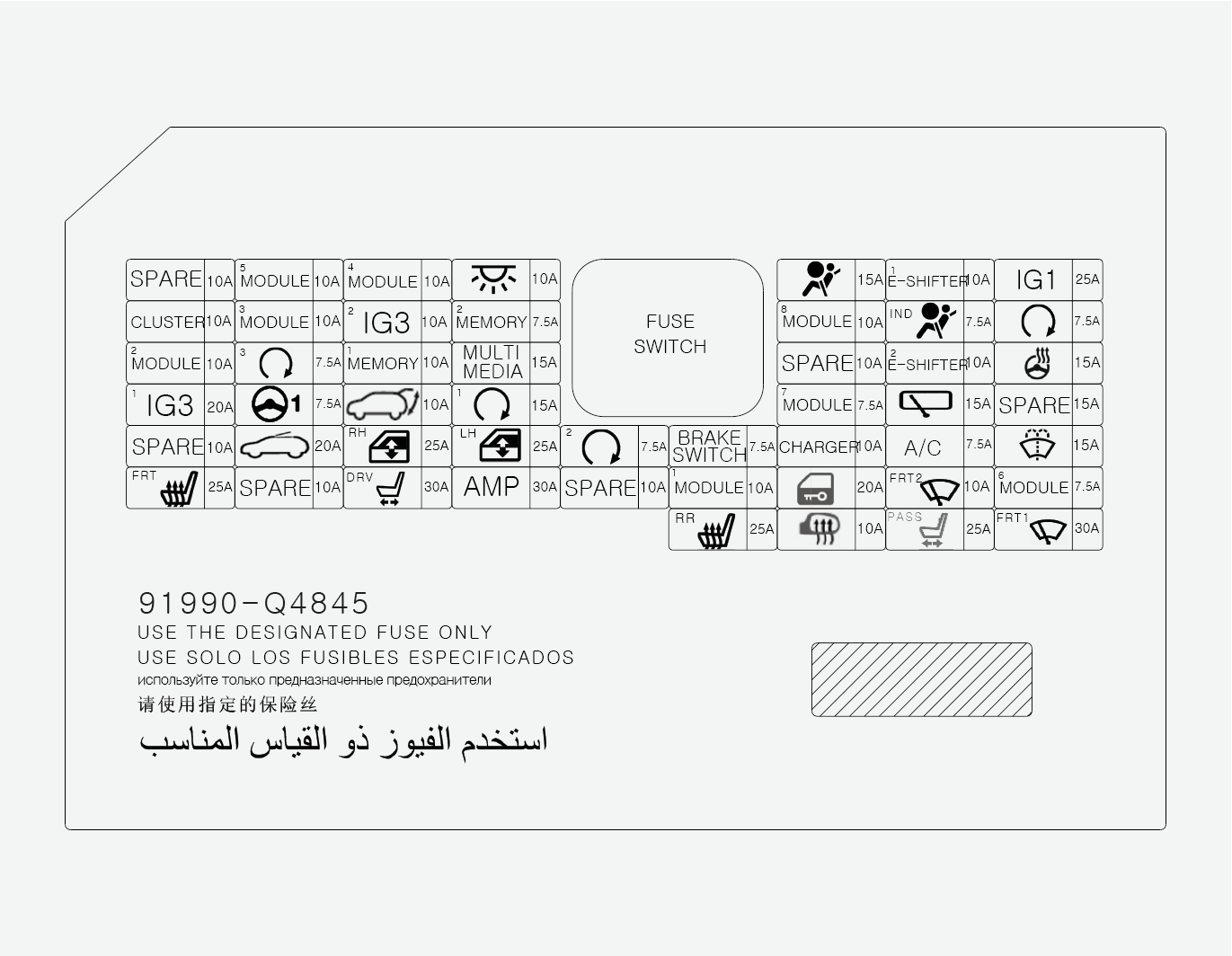

Панел с предпазители от страната на водача

Приборен панел (Панел с предпазители от страната на водача)

Име на предпазителя

Символ

Номинал на предпазителя

Защитен кръг

МОДУЛ 5

10 A

Превключвател на защитния панел, Електрохроматично огледало, Главно устройство за аудио/видео и навигация, Устройство за регулиране на нивото на фаровете (ляво/дясно), Модул за управление на подгрева на предните седалки, Модул за управление на подгрева на задните седалки, Автоматично регулиране на нивото на предните фарове, Модул за управление на охлаждането на предните седалки, Усилвател, КЛАВИАТУРА, OBD

MODULE 4

10 A

Превключвател на защитния панел, MFC модул, AEB модул, Заден ъглов радар (десен/ляв), VESS, Разширение на горна конзола (ПОДГРЕВ НА ВОЛАНА)

ВЪТРЕШНИ СВЕТЛИНИ

10 A

Лампа в багажника, Предна лампа за огледалото (ляво/дясно), Вътрешна лампа, Лампа за конзолата над главата, Сензор за дъжд, Безжично зарядно устройство

A/BAG

15 A

ACU (Блок за управление на въздушните възглавници)

E-SHIFTER 1

E-SHIFTER 1

10 A

Разширение на горна конзола (SBW)

IG 1

25 A

PCB Block (Блок на платката) (ПРЕДПАЗИТЕЛ- IEB2, EPCU2)

ТАБЛО

10 A

Табло

МОДУЛ 3

10 A

BCM (модул за управление на каросерията), Модул за вратата на водача/пътника, Превключвател за стоп светлина

IG3 2

10 A

Превключвател за капака на резервоара за гориво и зареждането на батерията, Табло, Индикатор за зареждане, Модул за управление на климатика, Главен модул за аудио/видео и навигация, Аудио, IG3, PTC отоплител, Модул за управление на зареждането

MEMORY 2

7,5 A

VESS, BATT_COOL_EXV

A/BAG IND

7,5 A

Табло, заден контролен модул на климатика

START (стартиране)

7,5 A

EPCU, Модул за управление на ключа за интелигентно управление

МОДУЛ 2

10 A

O/S ОГЛЕДАЛО, Захранващо реле, Усилвател, BCM (Модул за управление на каросерията), Блок за безжично зареждане, USB/Блок за зареждане, Модул за управление на ключа за интелигентно управление, Аудио блок, КЛАВИАТУРА

БУТОН ЗА СТАРТИРАНЕ 3

7,5 A

Модул за управление на ключа за интелигентно управление

MEMORY 1

10 A

Модул за вратата на водача/пътника, IMS (Интегрирана система за запаметяване за водача), Табло, Модул за управление на климатика, ECM (Електрохромно огледало), Автоматичен светлинен и фото сензор, BCM (Модул за управление на каросерията), Модул за клапата на активния модул

МУЛТИМЕДИЯ

15 A

Главно устройство за аудио/видео и навигация, клавиатура

E-SHIFTER 2

E-SHIFTER 2

10 A

Блок за управление на SBW

IG3 1

20 A

IG3_1 реле

MDPS

7,5 A

MDPS модул

БАГАЖНИК

10 A

Реле за багажника

БУТОН ЗА СТАРТИРАНЕ 1

15 A

Модул за управление на ключа за интелигентно управление

МОДУЛ 7

7,5 A

Модул за управление на подгрева на предните седалки, Модул за управление на охлаждането на предните седалки, Контролен модул за подгрев на задните седалки, Модул за AC инвертор

ЧИСТАЧКА (ЗАДНА)

15 A

Съединителен блок на отделението на мотора (Реле на задна чистачка), Мотор за задна чистачка

ПОДГРЕВ НА ВОЛАНА

15 A

BCM (модул за управление на каросерията)

ЛЮК

20 A

Мотор за люка

ДЕСЕН ПРОЗОРЕЦ НА ПЪТНИКА

25 A

Реле за десен ел. прозорец, Предпазен модул за електрическия прозорец на пътника (ляв волан), Предпазен модул за електрическия прозорец на водача (десен волан)

ЛЯВ ПРОЗОРЕЦ НА ПЪТНИКА

25 A

Реле за ляв ел. прозорец, Предпазен модул за електрическия прозорец на водача (ляв волан), Предпазен модул за електрическия прозорец на пътника (десен волан)

БУТОН ЗА СТАРТИРАНЕ 2

7,5 A

Превключвател на бутона POWER (Захранване), Модул за управление на ключа за интелигентно управление

СПИРАЧЕН ПРЕВКЛЮЧВАТЕЛ

7,5 A

Модул за управление на ключа за интелигентно управление, Превключвател за стоповете

ЗАРЯДНО УСТРОЙСТВО

ЗАРЯДНО УСТРОЙСТВО

10 A

Модул за управление на зарядното, Реле за заключване/отключване на зарядното, C_C_LAMP

A/CON

7,5 A

Модул за управление на климатика, Ионизатор

РЕЗЕРВОАР ЗА ТЕЧНОСТ ЗА ЧИСТАЧКИТЕ

15 A

Многофункционален превключвател

S/HEATER (FRT)

25 A

Модул за контролиране на подгрева на предните седалки

P/SEAT (DRV)

30 A

Ръчен превключвател за седалката на водача, Интегрирана система за запаметяване за водача

Усилвател

30 A

Усилвател

МОДУЛ 1

10 A

Ключ за аварийни светлини, OBD, Външна дръжка за ключа за интелигентно управление от страната на водача, Външна дръжка за ключа за интелигентно управление от страната на пътника, Модул за вратата на водача, Модул за вратата на пътника, Вътрешна лампа, ВЪНШНО ОГЛЕДАЛО С/БЕЗ РЕЛЕ ЗА ПРИБИРАНЕ

DOOR LOCK

20 A

Реле за заключване/отключване на вратите, ICM реле (блокиращо реле)

ЧИСТАЧКА 2 (ПРЕДНА)

10 A

BCM (модул за управление на каросерията), Мотор за чистачките, Съединителен блок в отделението на мотора (Реле за предна чистачка (долна))

MODULE 6

7,5 A

BCM (модул за управление на каросерията), Модул за управление на ключа за интелигентно управление

ПОДГРЕВ ЗА СЕДАЛКА (ЗАДНА)

25 A

Модул за контролиране на подгрева на задните седалки

HEATED MIRROR

10 A

Външно електрическо огледало от страната на водача/пътника, Модул за управление на климатика, RR HTD, RR HTD RLY

ЧИСТАЧКА 1 (ПРЕДНА)

30 A

Мотор на чистачките, Съединителен блок на отделението на мотора (реле на предните чистачки (ниско))

P/SEAT(PASS)

25 A

Ръчен превключвател за седалката на пътника

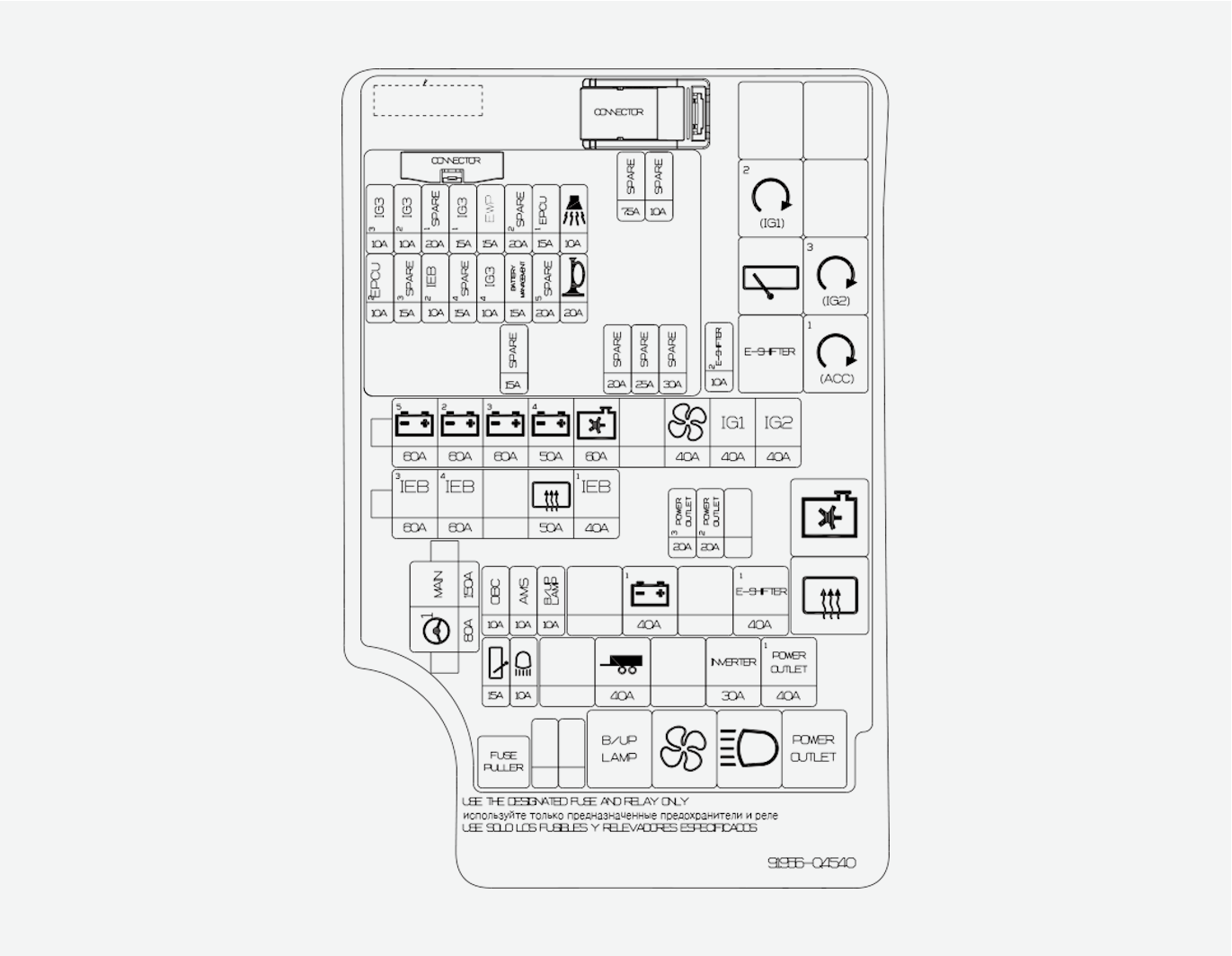

Панел с предпазители в отделението на мотора

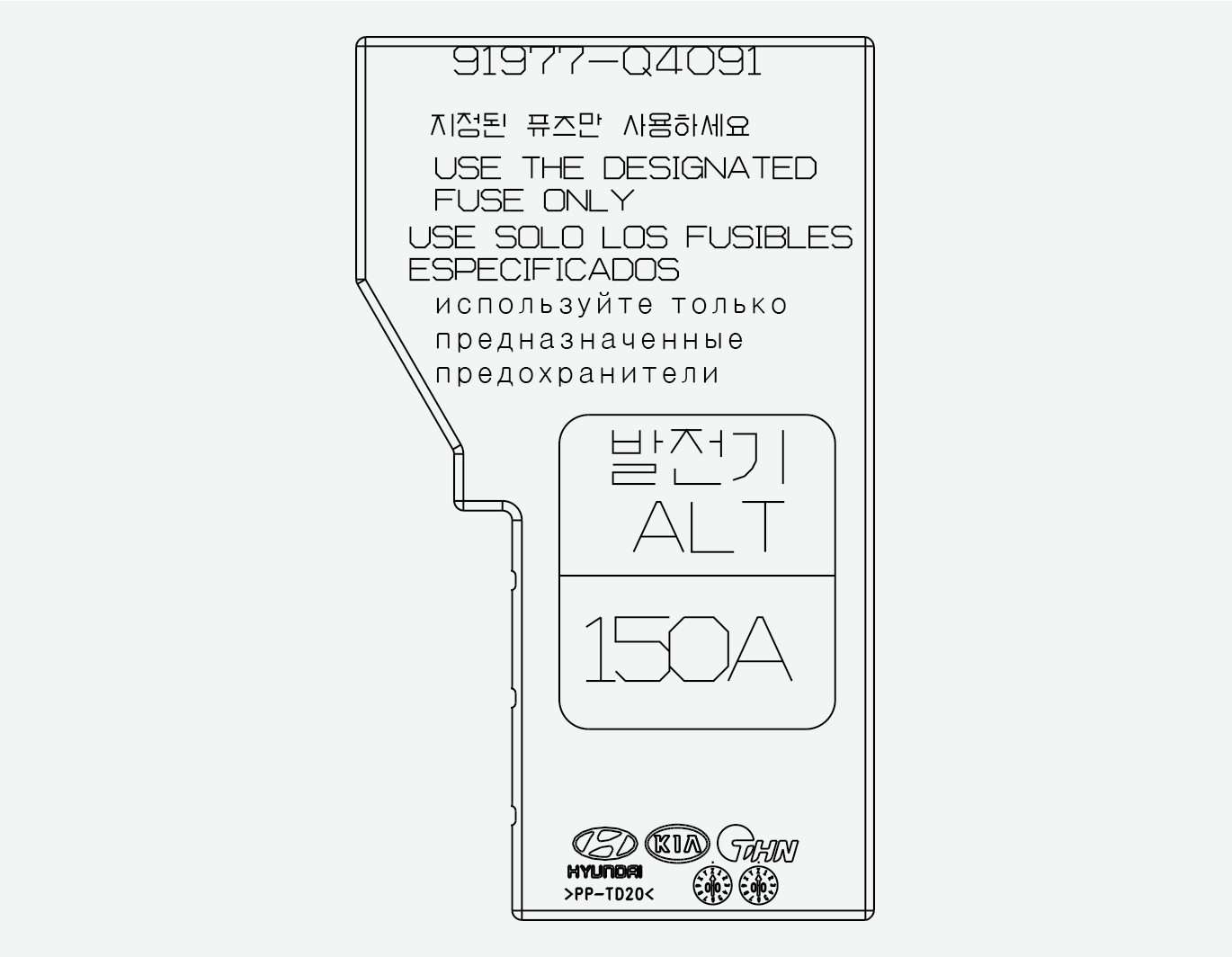

Капак за клема на акумулатора

Панел с предпазители в отделението на мотора

Име на предпазителя

Символ

Номинал на предпазителя

Защитен кръг

МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ

B + 5

60 A

PCB-блок (Предпазител - EPCU1, BMS, АЛАРМА/КЛАКСОН, КЛАКСОН, Реле - ГЛАВНО)

B + 2

60 A

IGPM (Предпазител - ПОДГРЕВ ЗА СЕДАЛКА (ЗАДНА), ARISU (4CH), IPS (2CH), IPS (2CH))

B + 3

60 A

IGPM (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH), IPS (1CH))

B + 4

50 A

IGPM (Предпазител - БАГАЖНИК, СЕННИК, ДЕСЕН ПРОЗОРЕЦ НА ПЪТНИКА, ЛЯВ ПРОЗОРЕЦ НА ПЪТНИКА, ПОДГРЕВ ЗА СЕДАЛКА (ПРЕДНА), СЕДАЛКА НА ПЪТНИКА (ЗАД ВОДАЧА), УСИЛВАТЕЛ, IG3_1, ЗАРЯДНО

ОХЛАЖДАЩ ВЕНТИЛАТОР 1

60 A

Реле на охлаждащия вентилатор

ВЕНТИЛАТОР

40 A

Реле на вентилатора

IG 1

40 A

Реле на бутон за стартиране #2 (IG1), Реле на бутон за стартиране #1 (ACC)

IG 2

40 A

Реле на бутон за стартиране #3 (IG2)

MDPS

80 A

MDPS модул

IEB 3

60 A

IDB_MTR+2

IEB 4

60 A

IDB_MTR+1

ЗАДЕН НАГРЕВАТЕЛ

50 A

Реле на задното устройство за подсушаване

IEB 1

40 A

Блок IDB, OBD

ГЛАВЕН

150 A

Предпазител - Захранващ контакт 1, AC инверторен модул, Фар (дълги светлини), Задна чистачка

ПРЕДПАЗИТЕЛ

ЗАХРАНВАЩ КОНТАКТ 3

20 A

Реле на ЗАХРАНВАЩ КОНТАКТ

ЗАХРАНВАЩ КОНТАКТ 2

20 A

Реле на ЗАХРАНВАЩ КОНТАКТ

OBC

OBC

10 A

Блок OBC

AMS

AMS

10 A

Сензор за батерията

EWP

15 A

Електрическа водна помпа (Батерия), Електрическа водна помпа (ЕЛ.)

B + 1

40 A

Разклонителен блок на панела с инструменти (Предпазител - БУТОН СТАРТ 1, БУТОН СТАРТ 2, СПИРАЧЕН ПРЕВКЛЮЧВАТЕЛ, МОДУЛ 1, ЗАКЛЮЧВАНЕ НА ВРАТАТА, Устройство за автоматично прекъсване на изтичане на ток)

E-SHIFTER 1

E-SHIFTER 1

40 A

Реле на E-SHIFTER

E-SHIFTER 2

E-SHIFTER 2

10 A

Реле на E-SHIFTER

ЗАДНА ЧИСТАЧКА

15 A

Реле на задните чистачки

ПРЕДПАЗИТЕЛ

ФАРОВЕ (ДЪЛГИ)

10 A

Реле на ФАРОВЕ (ДЪЛГИ)

ИНВЕРТОР

30 A

Модул на AC инвертор

ЗАХРАНВАЩ КОНТАКТ 1

40 A

Реле за захранващия контакт

B/UP LAMP

10 A

Реле ЗА СВЕТЛИНИ ЗА ДВИЖЕНИЕ НА ЗАДЕН ХОД

IG3_2

10 A

Блок OBC

IG3_3

3 IG3

10 A

Реле на охлаждащия вентилатор, Ел.-Компресор, Реле на вентилатора, EPCU

IG3_4

4 IG3

10 A

Блок BMS, Модул за активната клапа, 3-ТОЧКОВ_КЛАПАН (ДЕСЕН/ЛЯВ), Реле ЗА СВЕТЛИНИ ЗА ДВИЖЕНИЕ НА ЗАДЕН ХОД

IG3_1

15 A

IG3_1 реле

EPCU 1

15 A

EPCU

BMS

BMS

15 A

BMS модул

КЛАКСОН

20 A

Реле на клаксона

IEB 2

10 A

Модул IDB, Многофункционален извод за проверка

EPCU 2

10 A

EPCU

АЛАРМА/КЛАКСОН

10 A

Реле на клаксона за алармата против крадци

РЕМАРКЕ

40 A

РЕМАРКЕ
Реле

Символ

Име на реле

Тип

Реле на бутон за стартиране #2 (IG1)

МИКРО

E-SHIFTER

Реле на E-SHIFTER

МИКРО

Реле на задните чистачки

МИКРО

Реле на бутон за стартиране #3 (IG2)

МИКРО

Реле за светлини за движение на заден ход

МИКРО

Реле на бутон за стартиране #1 (Аксесоари)

МИКРО

Реле на охлаждащия вентилатор

МИНИ

Реле на задното устройство за подсушаване

МИНИ

Реле на вентилатора

МИКРО

Реле на ФАРОВЕТЕ (дълги светлини)

МИКРО

Реле за захранващия контакт

МИКРО
