דף הבית > סקירה כללית של המערכת ההיברידית > טעינת רכב הפלאג-אין ההיברידי > מצב הטעינה

מצב הטעינה

ניתן לבדוק את מצב הטעינה בחלק החיצוני של הרכב בעת הטעינה או השימוש במצבר בעל המתח הגבוה (לא במצב נהיגה).

נדרשות כ-3 עד 4 שעות או יותר להשלמת הטעינה.

סיווג

פרטים

פעולת נורית החיווי של הטעינה

מצב

מצב

פתח טעינה

לחצן טעינה

A

READY

מצב אי-ביצוע טעינה

0 ~ 65 %

דולקת (צהוב)

Off

65 ~ 100 %

דולקת (ירוק)

Off

B

Aux. Battery Saver/אזהרת מתח גבוה

טעינת מצבר העזר 12V/מצב אזהרת מתח גבוה

דולקת (אדום)

Off

C

הטעינה מתבצעת

הטעינה מתבצעת

0 ~ 65 %

מהבהבת (צהוב)

Off

65 ~ 100 %

מהבהבת (ירוק)

Off

D

הטעינה הושלמה

הטעינה הושלמה (נכבית לאחר 5 שניות)

100 %

דולקת (ירוק) > כבויה

Off

E

הטעינה נכשלה

שגיאה במהלך הטעינה

מהבהב (אדום)

Off

F

טעינה מתוזמנת במצב המתנה

טעינה מוזמנת פועלת (נכבית לאחר 3 דקות)

Off

מופעלת

G

תקלה

מצב תקלה של תקשורת CAN

דולקת (ירוק) > דולקת (כתום) > דולקת (אדום)

Off

בדיקת מצב הטעינה

ניתן לבדוק את מצב הטעינה בחלק החיצוני של הרכב בעת הטעינה או השימוש במצבר בעל המתח הגבוה (לא במצב נהיגה).

נדרשות כ-3 עד 4 שעות או יותר להשלמת הטעינה.

למידע נוסף על מחוון מצב הטעינה, יש לעיין ב פרטים נוספים.

כיצד לנתק מטען זרם חילופין

1
יש לפתוח את נעילת דלתות הרכב כדי לנתק את מחבר הטעינה. מערכת הנעילה מונעת את ניתוק כבל המטען כאשר דלתות הרכב נעולות.
הערה

על-מנת לנתק את מחבר הטעינה, יש לפתוח את נעילת הדלתות כדי לשחרר את מערכת הנעילה של מחבר הטעינה. אחרת, עלול להיגרם נזק למחבר הטעינה ולפתח הטעינה של הרכב.

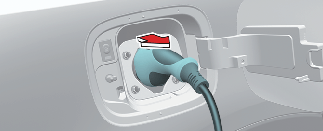

2
החזק את ידית מחבר הטעינה ומשוך אותה החוצה.

כדי למנוע את גניבת כבל הטעינה, לא ניתן לנתק את מחבר הטעינה מהפתח כאשר הדלתות נעולות.

יחד עם זאת, אם הרכב נמצא במצב AUTO (אוטומטי) של מחבר הטעינה, נעילת מחבר הטעינה תיפתח באופן אוטומטי בפתח הטעינה עם סיום הטעינה.

אם נעילת המחבר לא נפתחת באופן אוטומטי עם סיום הטעינה במצב AUTO (אוטומטי), נעילת המחבר תיפתח כשנעילת הדלתות תיפתח.

למידע נוסף, יש לעיין ב פרטים נוספים.

הערה

בעת ניתוק מחבר הטעינה, אין לנסות לנתק אותו בכוח מבלי ללחוץ על לחצן השחרור. הדבר עלול לגרום נזק למחבר הטעינה ולפתח הטעינה ברכב.

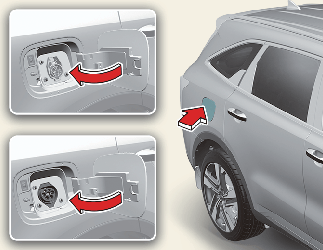

3
סגור את דלתית הטעינה בלחיצה על שפת דלתית הטעינה, בצד האחורי האמצעי.

* לדלתית הטעינה אין מערכת נעילה.

הערה
  • אם אינך מצליח לפתוח את דלתית הטעינה עקב מזג אוויר קר מאוד שגורם לקיפאון, הקש קלות בקרבת דלתית הטעינה או הסר מסביבה את הקרח. אל תנסה לפתוח את דלתית הטעינה בכוח. דלתית פתח הטעינה עלולה להינזק אם פותחים אותה בכוח.

  • אין לשנות או לפרק את רכיבי כבל הטעינה. הדבר עלול לגרום להתלקחות שרפה או להתחשמלות ולפציעה גופנית.

  • יש להקפיד שמחבר הטעינה ותקע הטעינה יישארו נקיים ויבשים. יש להקפיד גם שכבל הטעינה יישאר יבש.

  • יש להשתמש באקדח אוויר כדי לסלק חומרים זרים ממחבר הטעינה ומתקע הטעינה.
