תיאור לוח נתיכים/ממסרים
ניתן למצוא במכסי לוחות הנתיכים/ממסרים את תווית הנתיכים/ממסרים המציינת את השם והקיבולת של כל נתיך/ממסר.
ייתכן שלא כל תיאורי לוחות הנתיכים בספר זה תואמים לנתיכים שברכבך. ספר זה מעודכן למועד הדפסתו. בעת בדיקת תיבת הנתיכים ברכבכם, עיינו במדבקת תיבת הנתיכים.

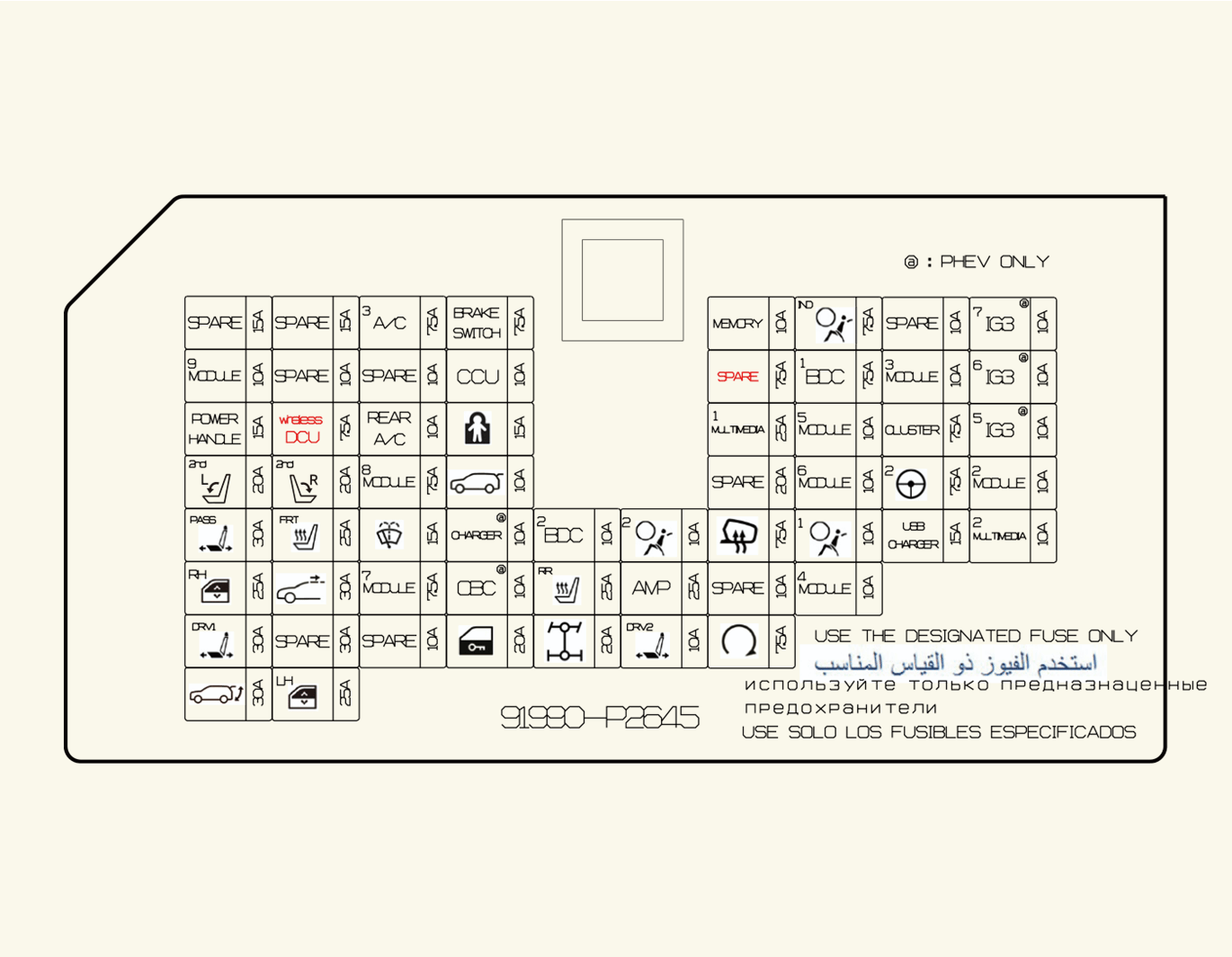

לוח נתיכים בצד הנהג
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|---|
|
A/C3 |
 |
7.5 אמפר |
MTC (בקרת טמפרטורה ידנית), DATC (בקרת טמפרטורה אוטומטית כפולה), ERJB (ממסר PTC HEATER2) |
|
BRAKE SWITCH |
 |
7.5 אמפר |
BDC (בקר תחום מרכב), מתג פנסי בלימה |
|
MEMORY |
 |
10 אמפר |
אשכול, יחידת מנורת מצב רוח, מנורת מצב רוח LH/RH, BDC (גוף Contoller), יחידת מצלמה מובנית, HUD, MTC (בקרת טמפרטורה ידנית), DATC (בקרת טמפרטורה אוטומטית כפולה), ADAS PRK ECU, מתג מזגן אחורי |
|
A/BAG IND |
 |
7.5 אמפר |
קונסולה עילית |
|
MODULE9 |
 |
10 אמפר |
OBD (אבחון על הסיפון), סולנואיד מפתח, מתג סכנה, חיישן גשם, חיישן סירנת UIP, מתג ראשי לחלון חשמלי, מתג ידית חיצונית לנהג, מתג ידית חיצונית לנוסע, יחידת דלת אחורית חשמלית, יחידת מושב חשמלית למושב 1 |
|
IG3 7 |
 |
10 אמפר |
CDM (מודול דלת טעינה) - PHEV |
|
CCU |
 |
10 אמפר |
CCU (יחידת תקשורת מרכזית) |
|
BDC1 |
 |
7.5 אמפר |
BDC (בקר תחום מרכב) |
|
MODULE3 |
 |
10 אמפר |
CCU (יחידת תקשורת מרכזית), DCU (יחידת קישוריות נתונים), מתג פנסי בלימה |
|
IG3 6 |
 |
10 אמפר |
DATC (בקרת טמפרטורה אוטומטית כפולה), CCNC (תא טייס לניווט ברכב מחובר) - PHEV |
|
POWER HANDLE |
 |
15 אמפר |
יחידת הטיה וכוונון טלסקופי |
|
wireless DCU |
 |
7.5 אמפר |
DCU (יחידת קישוריות נתונים) |
|
REAR A/C |
 |
10 אמפר |
מתג מיזוג אוויר אחורי, מנוע מאוורר מיזוג האוויר האחורי |
|
CHILD LOCK |
 |
15 אמפר |
נעילת ילדים של הדלת האחורית ימין/שמאל |
|
MULTI MEDIA1 |
 |
25 אמפר |
CCNC (תא טייס לניווט ברכב מחובר) |
|
MODULE5 |
 |
10 אמפר |
מטען אלחוטי, OBD, MTC/DATC, מראת ECM/DCM, יחידת מצלמה מובנית, CCNC (מרכז פיקוח לניווט הרכב), יחידת מושב מתכוונן חשמלית ראשון, מגבר, HLLD (התקן איזון פנסים ראשיים) |
|
CLUSTER |
 |
7.5 אמפר |
לוח מחוונים, HUD (תצוגה עילית) |
|
IG3 5 |
 |
10 אמפר |
CCU (יחידת תקשורת מרכזית) - PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20 אמפר |
מפעיל קיפול מושבי השורה השנייה צד שמאל |
|
2nd ROW SEAT FOLDING RH |
 |
20 אמפר |
מפעיל קיפול מושבי השורה השנייה צד ימין |
|
MODULE8 |
 |
7.5 אמפר |
P_LBM (חניה-מודול סוללת ליתיום) |
|
T/GATE OPEN |
 |
10 אמפר |
תפס לדלת תא המטען |
|
MODULE6 |
 |
7.5 אמפר |
מתג רב-תכליתי, מתג מרכזי של החלונות החשמליים |
|
MDPS2 |
 |
7.5 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) * יחידת MDPS (הגה כוח מופעל משאבה) זהה ל-EPS (הגה כוח חשמלי). |
|
MODULE2 |
 |
10 אמפר |
מקלדת CCNC (מרכז פיקוח לניווט הרכב), BDC (בקר תחום מרכב), CCU (יחידת תקשורת מרכזית), מטען USB, יחידת מצלמה מובנית, CCNC (מרכז פיקוח לניווט הרכב), MTC, DCU (יחידת קישוריות נתונים), קונסולה עילית, מגבר, יחידת חניה ADAS |
|
P/SEAT PASS |
 |
30 אמפר |
מנוע המושב המתכוונן חשמלית של הנוסע |
|
S/HEATER FRT |
 |
25 אמפר |
חימום/אוורור המושב הראשון צד ימין/שמאל |
|
WASHER |
 |
15 אמפר |
מתג רב-תכליתי |
|
CHARGER |
|
10 אמפר |
CDM (מודול דלת טעינה), ACTR כניסה - PHEV |
|
BDC2 |
 |
10 אמפר |
BDC (בקר תחום מרכב), מתג ידית חיצונית של הנהג, מתג ידית חיצונית של הנוסע, ידית ATM, יחידת/חיישן Digitalkey 2.0 |
|
A/BAG2 |
 |
10 אמפר |
יחידת בקרת כריות אוויר |
|
HEATED MIRROR |
 |
7.5 אמפר |
מראה חיצונית מחוממת צד ימין/שמאל |
|
A/BAG1 |
 |
10 אמפר |
יחידת בקרת כריות אוויר |
|
USB CHARGER |
 |
15 אמפר |
מטען USB תא המטען צד ימין/שמאל, מטען USB מושב ראשון צד ימין/שמאל |
|
MULTI MEDAI2 |
 |
10 אמפר |
לא בשימוש |
|
P/WINDOW RH |
 |
25 אמפר |
מנוע חלון חשמלי צד ימין |
|
SUNROOF |
 |
40 אמפר |
מנוע חלון שמש פנורמי |
|
MODULE7 |
|
7.5 אמפר |
BDC (בקר תחום מרכב) |
|
OBC |
 |
10 אמפר |
OBC(יחידת טעינה מותקנת) - PHEV |
|
S/HEATER RR |
 |
15 אמפר |
מחממי מושבי השורה השנייה בצד ימין/שמאל |
|
AMP |
 |
25 אמפר |
מגבר |
|
MODULE4 |
 |
10 אמפר |
מצלמה קדמית, יחידת הטיה וכוונון טלסקופי, מתג C/PAD, יחידת נהיגה ADAS, מכ"ם פינתי אחורי צד ימין/שמאל, 4WD ECU, DCU (יחידת בקרת מינון), מתג קונסולה, יחידת חניה ADAS, מכ"ם קדמי, מכ"ם פינתי קדמי צד ימין/שמאל |
|
P/SEAT DRV1 |
 |
30 אמפר |
מנוע המושב המתכוונן חשמלית של הנהג |
|
DR LOCK |
 |
20 אמפר |
נעילה/שחרור נעילה של כל הדלתות |
|
4WD |
 |
20 אמפר |
4WD ECU |
|
P/SEAT DRV2 |
 |
30 אמפר |
מנוע המושב המתכוונן חשמלית של הנהג |
|
START |
 |
10 אמפר |
BDC (בקר תחום מרכב), מתג התנעה |
|
POWER TAILGATE |
|
15 אמפר |
יחידת דלת תא מטען חשמלית, |
|
P/WINDOW LH |
 |
25 אמפר |
מנוע חלון חשמלי צד שמאל |

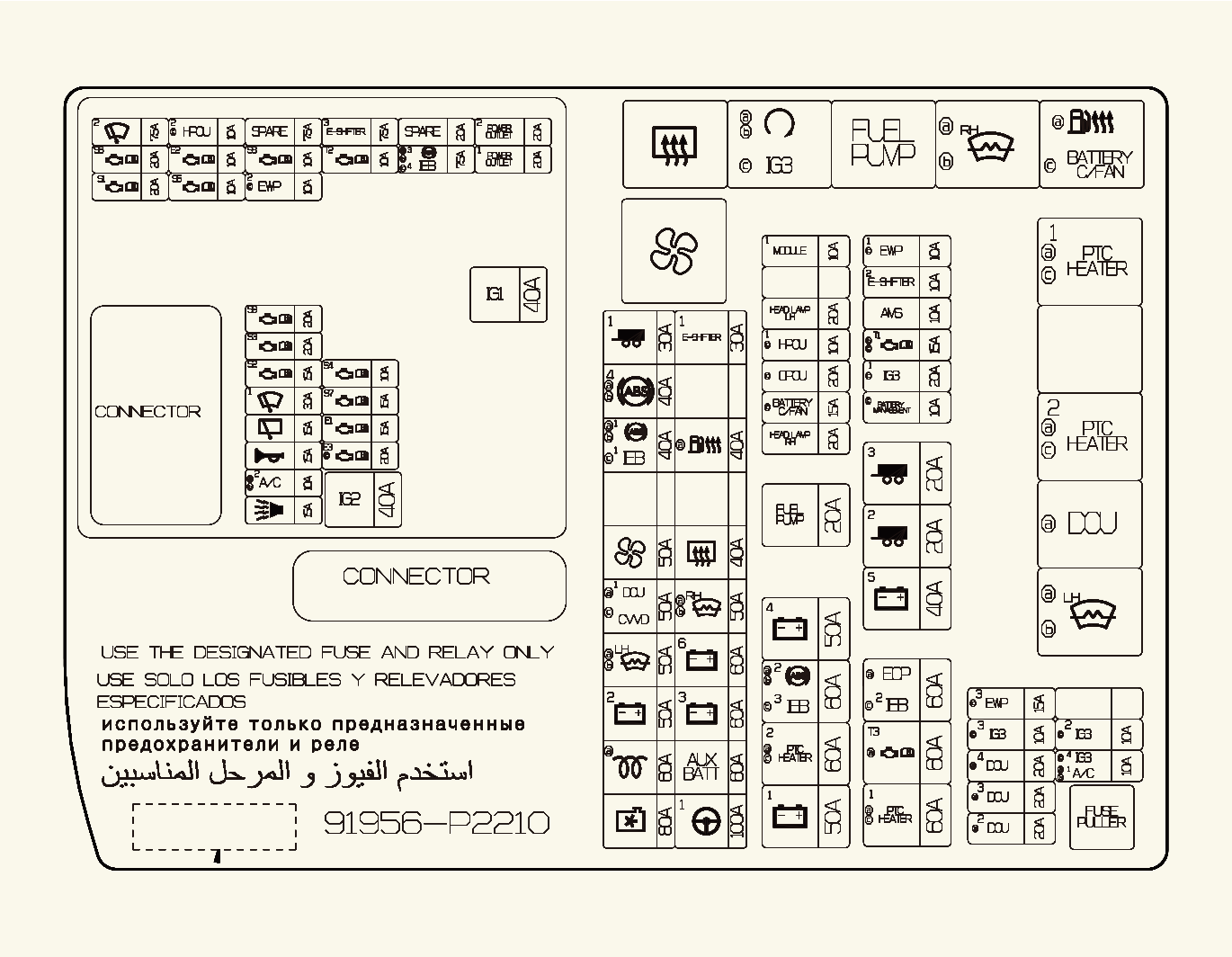

לוח נתיכים בתא המנוע
ייתכן שלא כל תיאורי לוחות הנתיכים בספר זה תואמים לנתיכים שברכבך. ספר זה מעודכן למועד הדפסתו. בעת בדיקת תיבת הנתיכים ברכבכם, עיינו במדבקת תיבת הנתיכים בצדו הפנימי של מכסה תיבת הנתיכים. תרשים זה יספק לכם את המידע הספציפי עבור כלי הרכב.
|
שם הנתיך |
סמל |
נתיך r Ating |
המעגל המוגן |
|---|---|---|---|
|
COOLING FAN |
 |
80 אמפר 100 A |
מנוע מאוורר קירור 80A (600W), מנוע מאוורר קירור 100A (715W) |
|
GCU |
 |
60 אמפר |
לא בשימוש |
|
B+2 |
 |
50 אמפר |
PDC (בקר תחום חשמל) |
|
W/S Heated Glass LH |
 |
50 אמפר |
לא בשימוש |
|
CVVD |
 |
50 אמפר |
CVVD |
|
BLOWER |
 |
50 אמפר |
ממסר מפוח |
|
IEB1 |
|
40 אמפר |
יחידת IEB |
|
ABS4 |
 |
40 אמפר |
לא בשימוש |
|
TRAILER1 |
 |
30 אמפר |
מודול נגרר |
|
MDPS1 |
 |
100 A |
יחידת MDPS (הגה כוח מופעל משאבה) * יחידת MDPS (הגה כוח מופעל משאבה) זהה ל-EPS (הגה כוח חשמלי). |
|
AUX BATT |
 |
60 אמפר |
מתג מיזוג אוויר אחורי, מנוע מאוורר מיזוג האוויר האחורי |
|
B+3 |
 |
60 אמפר |
PDC (בקר תחום חשמל) |
|
B+6 |
 |
60 אמפר |
בלוק PCB |
|
W/S Heated Glass RH |
 |
50 אמפר |
לא בשימוש |
|
REAR HEATED |
 |
40 אמפר |
ממסר זכוכית מחוממת אחורית |
|
FUEL HEATER |
 |
40 אמפר |
לא בשימוש |
|
E-SHIFTER1 |
 |
30 אמפר |
SCU (יחידת בקרת העברת הילוכים חשמלית) |
|
B+1 |
 |
50 אמפר |
PDC (בקר תחום חשמל) |
|
PTC HEATER2 |
 |
60 אמפר |
[D2.2] ממסר מחמם PTC2 |
|
IEB3 |
 |
60 אמפר |
יחידת IEB |
|
B+4 |
 |
50 אמפר |
PDC (בקר תחום חשמל) |
|
FUEL PUMP |
 |
20 אמפר |
ממסר משאבת דלק |
|
HEAD LAMP RH |
 |
20 אמפר |
פנסים ראשיים צד ימין |
|
BATTERY C/FAN |
 |
15 אמפר |
מאוורר קירור של המצבר |
|
OPCU |
 |
20 אמפר |
OPCU (יחידת בקרת משאבת שמן) |
|
HPCU |
 |
10 אמפר |
HPCU |
|
HEAD LAMP LH |
 |
20 אמפר |
פנס ראשי בצד ימין/שמאל |
|
MODULE1 |
 |
10 אמפר |
אזעקת UIP (הגנה על-קולית מפני פריצה) |
|
PTC HEATER1 |
 |
60 אמפר |
PTC Heater Relay1 |
|
TCU3 |
 |
60 אמפר |
לא בשימוש |
|
IEB2 |
|
60 אמפר |
יחידת IEB |
|
B+5 |
 |
40 אמפר |
PDC (בקר תחום חשמל) |
|
TRAILER2 |
 |
20 אמפר |
מודול נגרר |
|
TRAILER3 |
 |
20 אמפר |
מודול נגרר |
|
BMS |
 |
10 אמפר |
BMS (מערכת ניהול מצבר) |
|
IG3 1 |
 |
20 אמפר |
מתח ראשי IG3 - PHEV |
|
TCU1 |
 |
15 אמפר |
[G2.5] TCU |
|
AMS |
 |
10 אמפר |
חיישן מצבר |
|
E-SHIFTER2 |
 |
10 אמפר |
SCU (יחידת בקרת העברת הילוכים חשמלית), מתג קונסולה |
|
EWP1 |
 |
10 אמפר |
EWP (משאבת מים חשמלית) |
|
DCU2 |
 |
20 אמפר |
לא בשימוש |
|
DCU3 |
 |
20 אמפר |
לא בשימוש |
|
DCU4 |
 |
20 אמפר |
לא בשימוש |
|
IG3 3 |
 |
10 אמפר |
BMS (מערכת ניהול סוללות), OBC (מטען על הסיפון) - PHEV |
|
EWP 3 |
 |
15 אמפר |
EWP (משאבת מים חשמלית) |
|
IG3 4 |
 |
10 אמפר |
מדחס A/CON - PHEV |
|
IG3 2 |
 |
15 אמפר |
HPCU, SCU (יחידת בקרת העברת הילוכים חשמלית) - PHEV |
|
שם הנתיך |
סמל |
נתיך r Ating |
המעגל המוגן |
|---|---|---|---|
|
IG1 |
 |
40 אמפר |
בלוק PCB (ממסר IG1, ממסר ACC) |
|
IG2 |
 |
40 אמפר |
בלוק PCB (ממסר IG2), ממסר התנעה |
|
WIPER FRT2 |
 |
7.5 אמפר |
BDC (בקר תחום מרכב), ECU (יחידת בקרת מנוע) |
|
SENSOR6 |
 |
20 אמפר |
חיישן חמצן (תחתון) |
|
SENSOR1 |
 |
20 אמפר |
סליל הצתה מספר 1, 2, 3, 4 |
|
ECU2 |
 |
10 אמפר |
ECU (יחידת בקרת מנוע) |
|
SENSOR5 |
 |
10 אמפר |
ממסר משאבת דלק |
|
SENSOR8 |
 |
10 אמפר |
OPCU (יחידת בקרת משאבת שמן) |
|
EWP2 |
 |
10 אמפר |
EWP (משאבת מים חשמלית) |
|
SENSOR9 |
 |
20 אמפר |
ECU (יחידת בקרת מנוע) |
|
SENSOR3 |
 |
20 אמפר |
ECU (יחידת בקרת מנוע) |
|
SENSOR2 |
 |
15 אמפר |
משאבת טיהור פעילה |
|
WIPER FRT1 |
 |
30 אמפר |
בלוק PCB (ממסר מגבים קדמיים גבוה, נמוך) |
|
WIPER RR |
 |
15 אמפר |
בלוק PCB (ממסר מגב אחורי) |
|
HORN |
 |
15 אמפר |
בלוק PCB (ממסר צופר) |
|
A/CON2 |
 |
10 אמפר |
לא בשימוש |
|
B/ALARM HORN |
 |
15 אמפר |
בלוק PCB (ממסר צופר אזעקת פריצה) |
|
E-SHIFTER3 |
 |
7.5 אמפר |
SCU (יחידת בקרת העברת הילוכים חשמלית), מתג קונסולה |
|
TCU2 |
 |
10 אמפר |
TCU |
|
SENSOR4 |
 |
10 אמפר |
מאוורר קירור, סולנואיד צריכה משתנה, בקרת גל זיזים רציפה, תרמוסטט חשמלי, שסתום סולנואיד לבקרת טיהור, שסתום סחרור, מודול בדיקת דליפת אדים |
|
SENSOR7 |
 |
15 אמפר |
חיישן חמצן (עליון) |
|
ECU1 |
 |
15 אמפר |
ECU (יחידת בקרת מנוע) |
|
ECU 3 |
 |
20 אמפר |
ECU (יחידת בקרת מנוע) |
|
IEB 4 |
 |
10 אמפר |
IEB (יחידת בלמים חשמלית משולבת) |
|
POWER OUTLET2 |
 |
20 אמפר |
שקע חשמלי מאחור |
|
POWER OUTLET1 |
 |
20 אמפר |
שקע חשמלי תא מטען |
יש לעיין בטבלה הבאה לקבלת סוג הממסר.
|
שם הממסר |
סוג |
|---|---|
|
ממסר משאבת דלק |
MICRO |
|
סוללה C/ממסר מאוורר |
MICRO |
|
ממסר מחמם PTC מספר 1 |
MICRO |
|
ממסר מחמם PTC מספר 2 |
MICRO |
|
ממסר מפוח |
מיני |
|
ממסר מחמם אחורי |
MICRO |

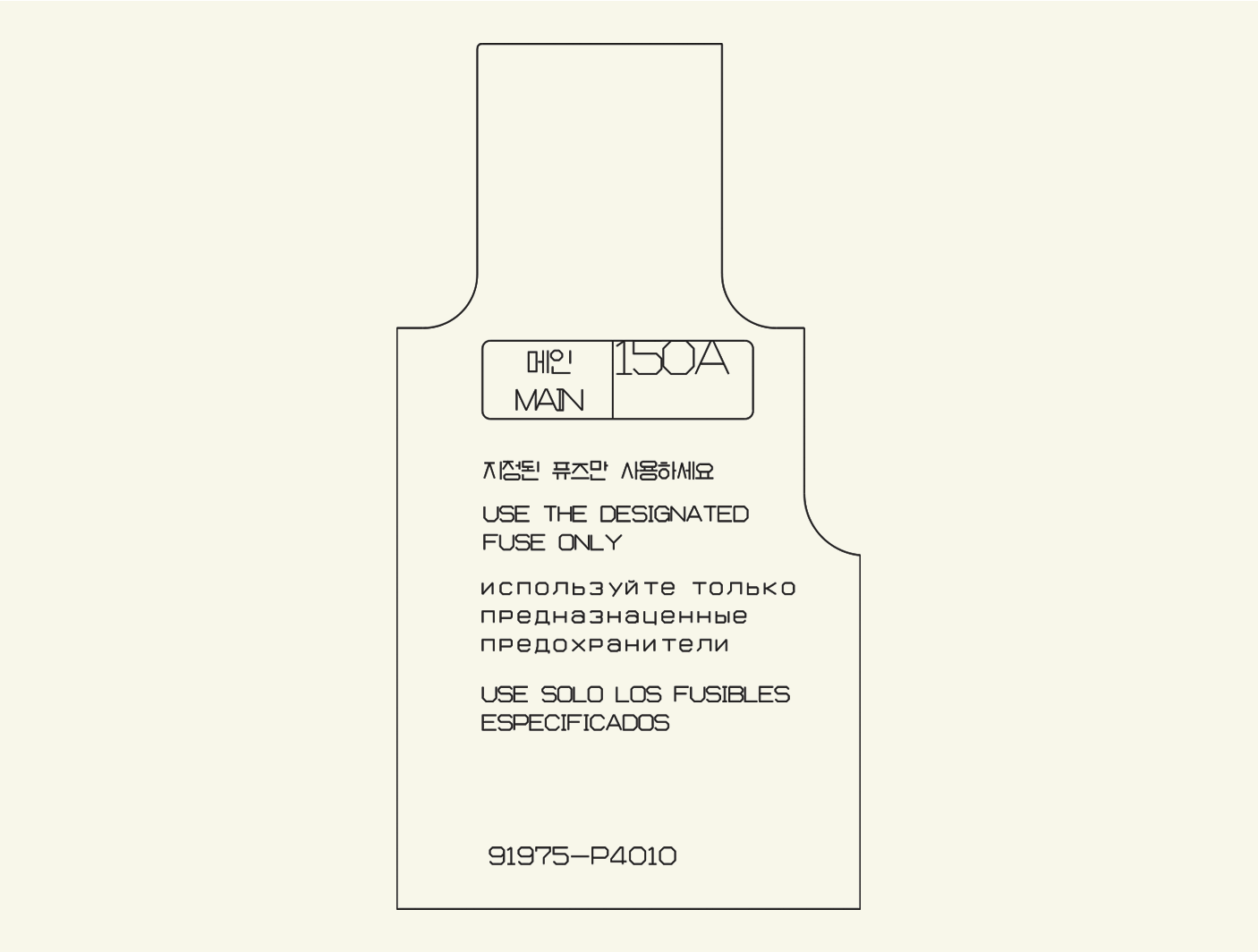

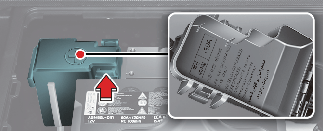

לוח נתיכים בתא המנוע (במכסה קוטבי המצבר)
