Součásti systému airbagů SRS a jejich funkce

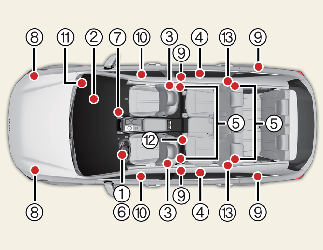

* Skutečné umístění součástí systému airbagů SRS se od ilustrací může lišit.

Systém airbagů SRS obsahuje následující součásti:

  1. Přední modul airbagu řidiče

  2. Modul předního airbagu spolujezdce

  3. Přední boční moduly airbagů*

  4. Okenní moduly airbagů*

  5. Sestava napínáku předpínačů*

  6. Výstražná kontrolka airbagů

  7. Řídicí jednotka SRS (SRSCM)/čidlo převrácení*

  8. Čidla čelního nárazu

  9. Čidla bočního nárazu*

  10. Boční tlaková čidla*

  11. Spínač zapnutí/vypnutí (ON/OFF) airbagu spolujezdce*

  12. Střední modul airbagu řidiče*

  13. Modul bočního airbagu sedadla 2. řady *

* : je-li součástí výbavy

Pokud je spínač zapalování nebo tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) v poloze ON (Zapnuto), jednotka SRSCM průběžně monitoruje všechny prvky s cílem stanovit, zda intenzita čelního, téměř čelního nebo bočního nárazu dosáhla úrovně pro aktivaci airbagů nebo předpínačů bezpečnostních pásů.

Varovná kontrolka systému airbagů SRS se na přístrojovém panelu objeví přibližně 6 sekund po přepnutí spínače zapalování nebo tlačítka ENGINE START/STOP (Nastartování/vypnutí motoru) do polohy ON (Zapnuto). Poté by varovná kontrolka airbagů měla zhasnout.

VÝSTRAHA

Pokud nastane jakákoli z následujících situací, v systému SRS nastala porucha. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Kontrolka se nerozsvítí bezprostředně po otočení spínače zapalování do polohy ON (Zapnuto).

  • Kontrolka po úvodních zhruba 6 vteřinách zůstane nadále svítit.

  • Kontrolka se rozsvítí při jízdě vozidla.

  • Kontrolka bliká, pokud je spínač zapalování nebo tlačítko ENGINE START/STOP (Nastartování/vypnutí motoru) v poloze ON (Zapnuto).

Přední airbag řidiče (1)

Moduly airbagů jsou umístěné ve středu volantu a v panelu nad uzavíratelnou schránkou před spolujezdcem. Pokud řídicí jednotka SRSCM zachytí definovanou intenzitu nárazu do přední části vozidla, automaticky odpálí přední airbagy.

Přední airbag řidiče (2)

Tlakem, vznikajícím při plnění airbagů, dojde k protržení definovaných zón přímo tvarovaných do krytů modulů airbagů. Následné rozevření krytů umožní plné nafouknutí airbagů.

Přední airbag řidiče (3)

Zcela naplněný airbag, v kombinaci se správně umístěným bezpečnostním pásem, zpomalí pohyb těla řidiče a spolujezdce vpředu a sníží riziko poranění hlavy a hrudníku.

Po úplném nafouknutí se airbag začne okamžitě vyfukovat tak, aby umožnil řidiči výhled vpřed, řízení vozidla a další úkony.

Přední airbag spolujezdce
VÝSTRAHA

  • Ve vozidlech s airbagem spolujezdce neumisťujte nad odkládací schránkou před sedadlem spolujezdce vpředu žádné předměty (držáky nápojů, držák CD, nálepky, apod.) Při aktivování airbagu by se z nich staly nebezpečné projektily a způsobily by zranění.

  • Nádobku s osvěžovačem vzduchu neumisťujte na přístrojovou desku ani do její blízkosti.

    Při aktivování airbagu by se z ní mohl stát nebezpečný projektil a způsobit zranění spolujezdce.

VÝSTRAHA

  • Aktivování airbagu může být provázeno hlasitým hlukem a uvolněním oblaku jemného prachu do vozidla. Tyto projevy jsou obvyklé a nejsou nebezpečné - airbagy jsou uloženy v jemném zásypu. Prach vznikající aktivací airbagu může způsobit podráždění pokožky nebo zraku a u některých osob může nepříznivě ovlivnit astma. Po nehodě, při které dojde k aktivování airbagů, vždy pečlivě omyjte zasaženou pokožku studenou vodou a jemným mýdlem.

  • Systém airbagů SRS funguje pouze pokud je klíč zapalování v poloze ON (Zapnuto). Pokud varovná kontrolka systému airbagů SRS nesvítí, nebo po úvodních zhruba 6 vteřinách svítí i nadále, pokud je klíč zapalování v poloze ON (Zapnuto), nebo po nastartování motoru se rozsvítí v průběhu jízdy, systém SRS nefunguje správně. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Před výměnou pojistky nebo odpojením kabelu z pólu akumulátoru otočte spínač zapalování nebo tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) do polohy LOCK (Zamknuto) a vyjměte klíč zapalování nebo vypněte tlačítko ENGINE START/STOP (Nastartování/vypnutí motoru). Nikdy neodstraňujte nebo nevyměňujte pojistky systému airbagů, pokud je spínač zapalování nebo tlačítko ENGINE START/STOP (Nastartování/vypnutí motoru) v poloze ON (Zapnuto). Nedodržení tohoto upozornění způsobí zobrazení výstražné kontrolky systému airbagů SRS.
