Popis pojistkového/reléového panelu

Pod krytem pojistkového/reléového panelu jsou na štítku uvedené názvy a hodnoty pro pojistky/relé vozidla.

UPOZORNĚNÍ

Úplný popis pojistkového panelu uvedený v této příručce nemusí odpovídat provedení vozidla. Je platný v době tisku. Při kontrole pojistkového panelu vozidlo postupujte podle údajů na štítku.

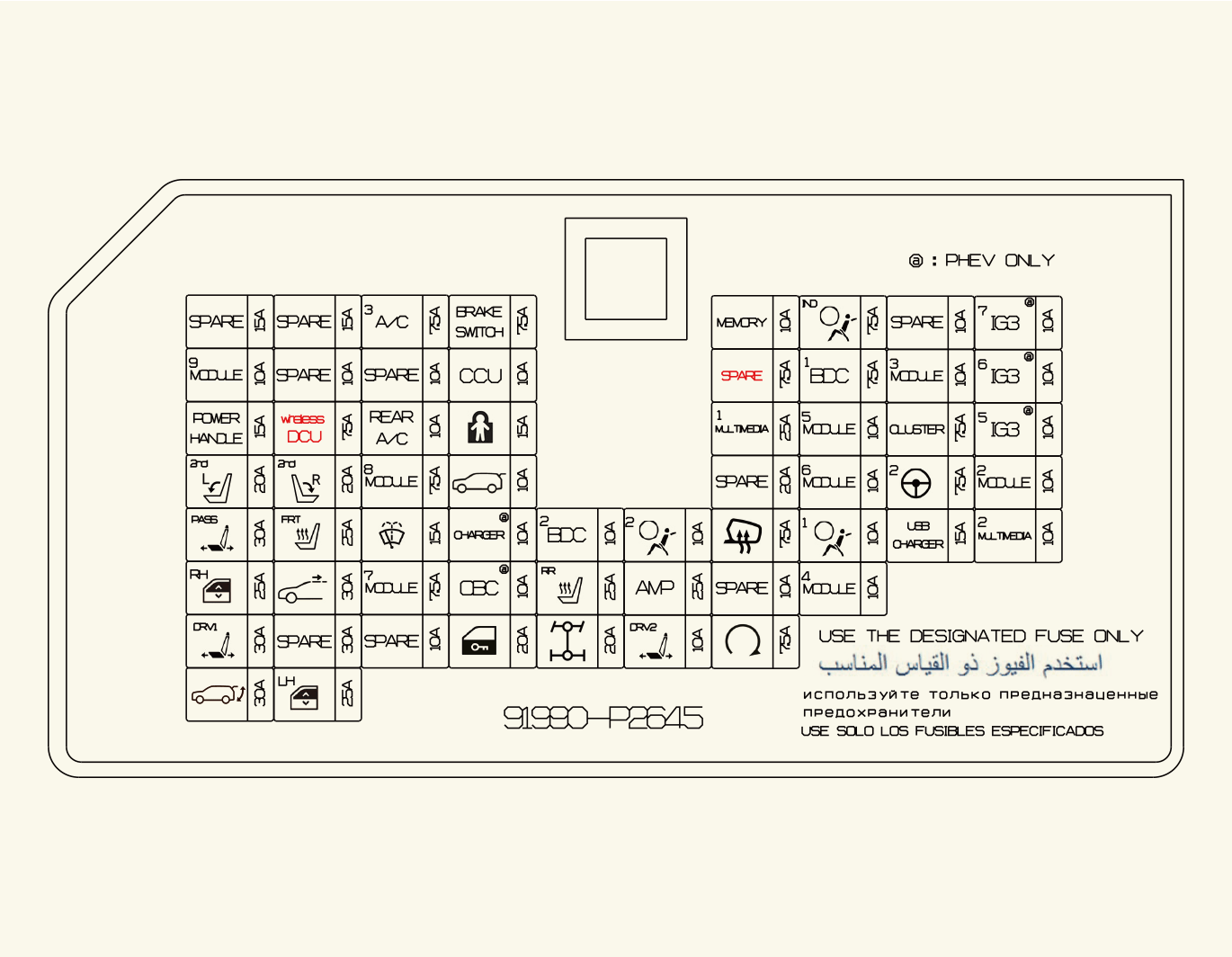

Pojistkový panel u řidiče

PDC

Označení pojistky

Symbol

Hodnota pojistky

Chráněný okruh

A/C3

7,5 A

MTC/DATC, ERJB(PTC HEATER2 RELAY)

BRAKE SWITCH

7,5 A

BDC (Body Domain Contoller), spínač brzdových světel

MEMORY

10A

Přístrojová deska, ISG LDC 450W, jednotka vnitřního světla, vnitřní světlo vlevo/vpravo, BDC, vestavěná jednotka kamery, HUD, MTC/DATC, ADAS PRK ECU, spínač zadní klimatizace

A/BAG IND

7,5 A

Stropní konzola

MODULE9

10A

OBD, elektromagnet klíče, spínač výstražných světel, sdružený ovladač, dešťový senzor, senzor UIP sirény, hlavní vypínač elektricky ovládaných oken, spínač venkovní kliky u řidiče, spínač venkovní kliky u spolucestujícího, jednotka elektricky ovládaných pátých dveří, jednotka 1. elektricky ovládaného sedadla, telematická jednotka (pro Rusko)

CCU

10A

CCU (centrální komunikační jednotka)

BDC1

7,5 A

BDC (ovladač Body Domain Contoller)

MODULE3

7,5 A

CCU (centrální komunikační jednotka), DCU (jednotka datového připojení), spínač brzdového světla

POWER HANDLE

15A

Jednotka Tilt-Tele

wireless DCU

7,5 A

DCU (jednotka datového připojení)

RR A/CON

10A

Spínač zadní klimatizace, motor zadního ventilátoru klimatizace

CHILD LOCK

15 A

Dětská pojistka zadních dveří vlevo/vpravo

MULTI MEDIA1

25A

ISG LDC 200W, CCNC (navigační kokpit připojeného vozidla)

MODULE5

10A

Bezdrátová nabíječka, OBD, MTC/DATC, zrcátko ECM/DCM, vestavěná kamerová jednotka, CCNC (navigační kokpit připojeného vozidla), ISG LDC 200W/450W, jednotka 1. elektricky ovládaného sedadla, zesilovač, HLLD (zařízení na vyrovnání čelního světlometu

CLUSTER

7,5 A

přístrojová deska, HUD (průhledový displej)

2nd ROW SEAT FOLDING LH

20A

Ovládací prvek sklápění sedadla ve druhé řadě vlevo

2nd ROW SEAT FOLDING RH

20A

Ovládací prvek sklápění sedadla ve druhé řadě vpravo

MODULE8

7,5 A

P_LBM (modul parkovacího lithiového akumulátoru)

T/GATE OPEN

15A

Západka zadních dveří

MODULE6

7,5 A

Sdružený ovladač, hlavní vypínač elektricky ovládaných oken

MDPS2

7,5 A

Jednotka MDPS (Posilovač řízení s elektromotorem)

* MDPS (motorový posilovač řízení) je stejný jako EPS (elektrický posilovač řízení)

MODULE2

10A

CCNC (navigační kokpit připojeného vozidla) – klávesnice, BDC (ovladač Body Domain Contoller), CCU (centrální komunikační jednotka), USB nabíječka, jednotka vestavěné kamery, CCNC (navigační kokpit připojeného vozidla), MTC, DCU (jednotka datového připojení), stropní konzola, zesilovač, parkovací jednotka ADAS

P/SEAT PASS

30A

Motor elektrického ovládání sedadla spolujezdce

S/HEATER FRT

25A

Vyhřívání/odvětrávání sedadel v 1. řadě vlevo/vpravo

WASHER

15A

Sdružený ovladač

BDC2

10A

BDC (ovladač Body Domain Contoller), spínač venkovní kliky na straně řidiče, spínač venkovní kliky na straně spolujezdce, páka ATM, digitální klíč 2.0 jednotka/snímač

A/BAG2

10A

Řídicí jednotka airbagů

HEATED MIRROR

7,5 A

Vyhřívaná zpětná zrcátka vlevo/vpravo

A/BAG1

10A

Řídicí jednotka airbagů

USB CHARGER

15A

USB nabíječka v zavazadlovém prostoru vlevo/vpravo, USB nabíječka 1. řady sedadel vlevo/vpravo

MULTI MEDAI2

10A

Přístrojová deska, HUD (průhledový displej), MTC, bezdrátová nabíječka, parkovací jednotka ADAS, zadní rohový radar vlevo/vpravo

P/WINDOW RH

25A

Motor elektricky ovládaného okna vpravo

SUNROOF

40 A

Motor panoramatického střešního okna

S/HEATER RR

15A

Vyhřívání sedadla ve 2. řadě vlevo/vpravo

AMP

25A

Zesilovač, ISG LDC 450W

MODULE4

10A

Přední kamera, jednotka Tilt-Tele, spínač C/PAD, jízdní jednotka ADAS, zadní rohový radar vlevo/vpravo , 4WD ECU, DCU (řídicí jednotka vstřikování), spínač konzoly, parkovací jednotka ADAS, přední radar, přední rohový radar vlevo/vpravo

P/SEAT DRV1

30A

Motor elektricky ovládaného sedadla řidiče

DR LOCK

20A

Automatické zamykání/odemykání všech dveří

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Motor elektricky ovládaného sedadla řidiče

START

10A

Spínač zapalování

POWER

TAILGATE

15A

Jednotka elektricky ovládaných pátých dveří

P/WINDOW LH

25A

Motor elektricky ovládaného okna vlevo

Pojistkový panel v motorovém prostoru

Svorkovnice motorového prostoru

Označení pojistky

Symbol

Hodnota pojistky

Chráněný okruh

COOLING FAN

80 A

Elektromotor ventilátoru

GCU

60 A

[D2.2] GCU (Řídicí jednotka žhavení)

B+2

50 A

PDC (ovladač Power Domain Controller)

W/S Heated Glass LH

50 A

Relé vyhřívaného čelního skla vlevo

DCU1

50 A

Svorkovnice motorového prostoru (relé DCU)

BLOWER

50 A

Blower Relay

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Modul přívěsu

MDPS

100 A

Jednotka MDPS (Posilovač řízení s elektromotorem)

* MDPS (motorový posilovač řízení) je stejný jako EPS (elektrický posilovač řízení)

AUX BATT

60 A

Spínač zadní klimatizace, motor zadního ventilátoru klimatizace

B+3

60 A

PDC (ovladač Power Domain Controller)

B+6

60 A

Svorkovnice PCB

W/S Heated Glass RH

50 A

Relé vyhřívaného čelního skla vpravo

REAR HEATED

40 A

Relé vyhřívaného zadního skla

FUEL HEATER

40 A

[D2.2] Relé ohřívače palivového filtru

E-SHIFTER1

30 A

SCU (Řídící jednotka elektronického řazení)

B+1

50 A

PDC (ovladač Power Domain Controller)

PTC HEATER2

60 A

[D2.2] Relé topného tělesa PTC 2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (ovladač Power Domain Controller)

FUEL PUMP

20 A

Relé palivového čerpadla

HEAD LAMP RH

20 A

ČELNÍ SVĚTLOMET VPRAVO

HEAD LAMP LH

20 A

ČELNÍ SVĚTLOMET VLEVO

MODULE1

10A

UIP (ultrazvukové čidlo ochrany proti vniknutí) – alarm

PTC HEATER1

60A

[D2.2] Relé topného tělesa PTC 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (Elektrické olejové čerpadlo)

B+5

50 A

PDC (ovladač Power Domain Controller)

TRAILER2

20 A

Modul přívěsu

TRAILER3

20 A

Modul přívěsu

TCU1

15 A

[G2.5] TCU

AMS

10 A

Čidlo akumulátoru

E-SHIFTER2

10 A

SCU (Řídící jednotka elektronického řazení), spínač na konzole

DCU2

20 A

DCU (Řídicí jednotka vstřikování)

DCU3

20 A

DCU (Řídicí jednotka vstřikování)

DCU4

20 A

DCU (Řídicí jednotka vstřikování)

A/CON1

10 A

MTC/DATC
Svorkovnice PCB

Označení pojistky

Symbol

Hodnota pojistky

Chráněný okruh

IG1

40 A

Svorkovnice PCB (relé IG1, relé ACC)

IG2

40 A

Svorkovnice PCB (relé IG2), startovací relé

FRT WIPER2

7,5 A

BDC (ovladač Body Domain Controler), ECU (řídicí jednotka motoru)

SENSOR6

20 A

[Smartstream D2.2] Přední/zadní čidlo oxidů dusíku, čidlo PM

[Smartstream G3.5] Kyslíkové čidlo (horní2/dolní2)

SENSOR1

20 A

[Smartstream D2.2] Přední čidlo oxidů dusíku (NOX), prostřední čidlo NOX

[Smartstream G2.5] Cívka zapalování č. 1/2/3/4

[Smartstream G3.5] Cívka zapalování č. 1/2/3/4/5/6

ECU2

10 A

ECU (řídicí jednotka motoru)

SENSOR5

10 A

Relé palivového čerpadla

[Smartstream D2.2] relé palivového čerpadla, relé předehřevu palivového filtru, ventil k ovládání tlaku rozvodů

SENSOR8

10 A

[Smartstream D2.2] GCU (řídicí jednotka žhavení), předehřev palivového filtru

SENSOR9

20 A

[Smartstream D2.2] Ventil sání vysokotlakého čerpadla

[Smartstream G3.5] ECU (řídicí jednotka motoru)

[Smartstream G2.5] ECU (řídicí jednotka motoru)

SENSOR3

20 A

ECU (řídicí jednotka motoru)

SENSOR2

15 A

[Smartstream D2.2] Kyslíkové čidlo (č. 1/2)

[Smartstream G2.5] Kyslíkové čidlo (horní 1/dolní 1)

[Smartstream G3.5] Kyslíkové čidlo (horní/dolní)

FRT WIPER1

30 A

Svorkovnice PCB (relé high/low předního stěrače)

RR WIPER

15 A

Svorkovnice PCB (relé zadního stěrače)

HORN

15 A

Svorkovnice PCB (relé klaksonu)

A/CON2

10 A

Svorkovnice PCB (relé kompresoru klimatizace)

B/ALARM HORN

15 A

Svorkovnice PCB (relé klaksonu zabezpečovacího systému)

E-SHIFTER3

7,5 A

SCU (Řídící jednotka elektronického řazení), spínač na konzole

TCU2

10 A

[Smartstream D2.2] DCT TCM (řídicí modul převodovky), páčka ATM

SENSOR4

10 A

Ventilátor chladiče

[Smartstream D2.2] elektromagnet chladicí trysky oleje, elektrické vodní čerpadlo, spínač brzdových světel, spínač hladiny oleje

[Smartstream G2.5 MPI] – elektromagnet variabilního sání, průběžné ovládání vačkového hřídele, elektrický termostat, elektromagnetický přepouštěcí ventil

[Smartstream G3.5 MPI] – ventil variabilního sání, ventil průběžného ovládání vačkového hřídele, variabilní olejové čerpadlo, elektromagnetický přepouštěcí ventil

SENSOR7

15 A

[Smartstream D2.2] elektrický VGT, ohřev PTC plyny z motoru, ventil olejového čerpadla, ventil chlazení EGR, relé ohřevu PTC

[Smartstream G2.5] Vstřikovač č. 1/2/3/4

[Smartstream G3.5] Vstřikovač č. 1/2/3/4/5/6

ECU1

15 A

ECU (řídicí jednotka motoru)

ABS3

7,5 A

Řídicí modul ESP (program elektronické stabilizace)

POWER OUTLET2

20 A

Elektrická zásuvka zadní konzoly

POWER OUTLET1

20 A

Elektrická zásuvka v zavazadlovém prostoru
Relé

Viz následující tabulku typů relé.

Název relé

Symbol

TYP

DCU Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

W/S Heated Glass #2 Relay

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater #1 Relay

MICRO

PTC Heater #2 Relay

MICRO

W/S Heated Glass #1 Relay

MICRO

Blower Relay

MINI

Rear Heated Relay

MICRO

Pojistkový panel v motorovém prostoru (Kryt pólu akumulátoru)
