Digitální středové zrcadlo (je-li součástí výbavy)

Digitální středové zrcátko je systém, který používá kameru na zadní straně vozidla a svůj obraz promítá na obrazovce digitálního středového zrcátka. Digitální středové zrcátko umožňuje řidiči vidět dozadu navzdory překážkám, jako je opěrka hlavy nebo zavazadlo, což zajišťuje viditelnost za sebe.

VÝSTRAHA

Nedodržení varování a pokynů pro správné používání digitálního středového zrcátka může mít za následek vážnou nehodu.

  • Digitální středové zrcátko je praktická funkce, ale nenahrazuje řádné řízení vozidla. Jsou místa, která v tomto systému nejsou vidět. Před řízením vozidla zkontrolujte slepý úhel digitálního středového zrcátka. Za bezpečnou jízdu odpovídá vždy řidič.

  • S digitálním středovým zrcátkem nepohybujte během jízdy. Pokud tak učiníte, může to způsobit vaše rozptýlení a ztrátu kontroly nad vozidlem a způsobit nehodu nebo vážné zranění.

  • Digitální středové zrcátko, kamerovou jednotku ani kabeláž nerozebírejte ani neupravujte. Pokud tak učiníte, může to mít za následek nehodu nebo požár. Pokud si všimnete kouře nebo zápachu přicházejícího z digitálního středového zrcátka, okamžitě přestaňte systém používat. Systém nechte zkontrolovat u autorizovaného prodejce Kia.

UPOZORNĚNÍ

  • Před jízdou nezapomeňte nastavit úhel digitálního středového zrcátka.

    • Přepněte systém do běžného režimu zpětného zrcátka a řádně se usaďte na sedadlo řidiče. Poté nastavte zrcátko tak, abyste v něm viděli zadní okno.

    • Přepnutím páčky do koncové polohy se dostanete do režimu digitálního zrcátka, kde poté upravíte nastavení displeje. Jízda bez úpravy nastavení zrcátka může způsobit potíže při sledování displeje v režimu digitálního zrcátka (režim zobrazení kamery) kvůli odrazu od povrchu zrcátka.

    • Vzhledem k tomu, že se rozsah zobrazení obrazu v digitálním středovém zrcátku liší od rozsahu zobrazení optického zrcátka, nezapomeňte vše zkontrolovat.

  • Pokud dojde k poruše digitálního středového zrcátka, okamžitě přepněte systém do běžného režimu zpětného zrcátka.

  • Když do kamery zasvítí silné světlo (například sluneční svit nebo dálková světla od vozidel za vámi), na obrazovce digitálního středového zrcátka se může objevit světelný paprsek nebo oslňující světlo. V takovém případě přepněte systém do běžného režimu zpětného zrcátka.

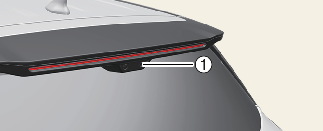

  • Pokud je objektiv kamery (1) znečištěný, výstupní obraz může být nejasný. V takovém případě kameru očistěte měkkým hadříkem navlhčeným ve vodě nebo vatovou tyčinkou.

Systémový komponent

  1. Oblast zobrazení ikon

    Zobrazuje ikony, upravuje jas a náklon

  2. Páčka

    Přepíná mezi režimem digitálního zrcátka a režimem optického zrcátka.

  3. Tlačítko Nabídka

    Stisknutím zobrazíte oblast zobrazení ikon a vyberte položku, kterou chcete upravit (jas a náklon).

  4. Tlačítko Vybrat/upravit

    Stisknutím změníte nastavení položky, kterou chcete upravit.

  5. Indikátor kamery

    Indikuje, že kamera funguje normálně.

  6. Tlačítka HomeLink

    Pro provoz „HomeLink® Universal Transceiver“.

Jak změnit režim

Režim může být změněn pouze pokud je spínač zapalování v poloze ON.

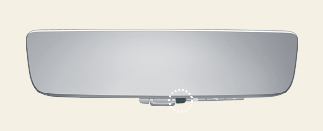

  1. Přepnutím páčky volby režimu do koncové polohy se dostanete do režimu digitálního středového zrcátka (režim zobrazení kamery).

    * Zobrazuje video oblasti za vozidlem. V tomto režimu je indikátor kamery zobrazen.

  2. Přepnutím páčky volby režimu do koncové polohy se dostanete do režimu optického vnitřního zpětného zrcátka.

    * Vypnutí displeje digitálního středového zrcátka umožňuje jeho použití jako optického zrcátka.

Nastavení výšky zrcátka

Výšku zpětného zrcátka lze nastavit tak, aby vyhovovala poloze, ve které při řízení sedíte.

Přepněte do režimu optického zrcátka a nastavte úhel zpětného zrcátka pohybem nahoru a dolů.

Nastavení displeje (režim digitálního zrcátka)

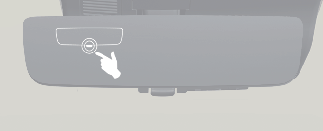

  1. Stiskněte tlačítko menu (1) Zobrazí se ikony.

    Ikony

    Nastavení

    Výběrem nastavíte jas displeje.

    Výběrem posunete displej nahoru/dolů.

  2. Opakovaně stiskněte tlačítko menu (1) a vyberte položku, kterou chcete upravit.

  3. Pro změnu nastavení stiskněte tlačítko (2) nebo tlačítko (3).

    Ikony zmizí, pokud není tlačítko stisknuto po dobu přibližně 5 sekund nebo déle.

* Pokud je jas digitálního středového zrcátka nastaven příliš vysoko, může to zapříčinit únavu očí.

Nastavte digitální středové zrcadlo na vhodný jas. Pokud se vaše oči unaví, přepněte do režimu optického zrcátka.

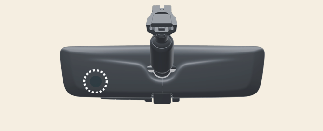

Abyste zabránili selhání světelných senzorů

Abyste zabránili selhání světelných senzorů, nedotýkejte se jich ani je nezakrývejte.

Provozní podmínky režimu digitálního zrcátka

Tlačítko ENGINE START/STOP (nastartování/vypnutí motoru) je přepnuto do polohy ON (Vypnuto). Když se tlačítko ENGINE START/STOP (Nastartování/vypnutí motoru) přepne na spínač zapalování LOCK/OFF (Zámek/Vypnuto) nebo ACC (Příslušenství), obraz zmizí.

Při použití digitálního středového zrcátka v režimu digitálního zrcátka

  • Když jsou páté dveře otevřené, je možné, že obraz digitálního středového zrcátka se nebude zobrazovat správně. Před jízdou se ujistěte, že jsou vaše páté dveře zavřené.

  • Pokud je displej špatně viditelný kvůli odrážejícímu se světlu, zavřete sluneční clonu ve střešním okně. (je-li součástí výbavy)

  • Při jízdě ve tmě, například v noci, se může vyskytnout kterýkoli z následujících fenoménů. Žádný z nich nenaznačuje, že došlo k poruše.

    • Barvy objektů na zobrazeném videu se mohou lišit od jejich skutečné barvy.

    • V závislosti na vašem fyzickém stavu nebo věku může zaostření na zobrazený snímek trvat déle než obvykle. V takovémto případě přepněte do režimu optického zrcátka.

    • Nedovolte cestujícím, aby při jízdě s vozidlem zírali na zobrazené video, protože by jim to mohlo způsobit nevolnost.

Když systém nefunguje správně

Pokud se při používání digitálního středového zrcátka v režimu digitálního zrcátka zobrazí symbol zobrazený na obrázku, je možné, že došlo k poruše systému. Symbol zmizí během několika sekund. Páčkou se přepněte do režimu optického zrcátka a nechte vozidlo zkontrolovat autorizovaným prodejcem KIA.

VAROVÁNÍ

  • Abyste zabránili selhání digitálního středového zrcátka.

  • K čištění zrcátka nepoužívejte čisticí prostředky, jako jsou ředidla, benzen a alkohol. Mohou způsobit změnu barev, zhoršit nebo poškodit povrch zrcátka.

  • Zrcátko a kameru neodstraňujte, nerozebírejte ani neupravujte.

  • Nedovolte, aby se ke kameře dostalo jakékoli organické rozpouštědlo, vosk na auto, čistič oken nebo skleněný povlak. Pokud k tomu dojde, kameru co nejdříve otřete.

  • Při čištění objektivu kamery otřete její objektiv vlhkým měkkým hadříkem.

  • Příliš netlačte na objektiv kamery, protože by to mohlo způsobit škrábance a narušení kvality přenášeného obrazu.

  • Vyvarujte se silným nárazům do kamery, protože by to mohlo způsobit její poruchu. Pokud se něco takového stane, doporučujeme co nejdříve nechat vozidlo zkontrolovat u autorizovaného prodejce Kia.

  • Ovládání systému v poloze ON, když vozidlo není nastartované, může způsobit vybití baterie.

  • V blízkosti digitálního středového zrcátka nepřipojujte anténu žádného bezdrátového zařízení. Elektrické vlny z bezdrátového zařízení by mohly způsobit narušení obrazu na digitálním středovém zrcátku.

  • Nemačkejte na tlačítka příliš velkou silou a nepohybujte páčkou příliš hrubě, protože jinak by mohlo dojít k selhání systému nebo k pádu samotného digitálního středového zrcátka.

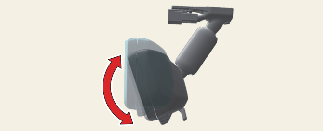

  • Nikdy neotáčejte tělo digitálního středového zrcátka o 90° nebo více. Mohlo by dojít k poškození digitálního středového zrcátka. Vyhněte se bouchání do těla digitálního středového zrcátka. Mohlo by to způsobit selhání systému.

  • Pokud je displej digitálního středového zrcátka kvůli silnému vnějšímu světlu obtížně viditelný, přepněte do režimu běžného zpětného zrcátka pro lepší viditelnost.

Ikona chyby digitálního středového zrcátka a řešení

Příznak

Pravděpodobná příčina

Řešení

Pokud se pravé straně displejezobrazí ikona vysoké teploty (),

digitální středové zrcátko je extrémně horké. (Jas displeje se postupně ztlumí. Pokud se teplota bude i nadále zvyšovat, digitální středové zrcátko se vypne.)

Pro snížení teploty zrcátka se doporučuje snížit teplotu ve vozidle. (Ikona zmizí, když se zrcátko ochladí.)

Pokud ikona nezmizí, i když je zrcátko vychladlé, nechte vozidlo zkontrolovat autorizovaným prodejcem Kia.

Pokud se ikona displejepřepne na, což je ikona chyby displeje.

Systém může mít poruchu.

Přepněte do režimu optického zrcátka a nechte vozidlo zkontrolovat autorizovaným prodejcem KIA.
