Komponente i funkcije SRS-a

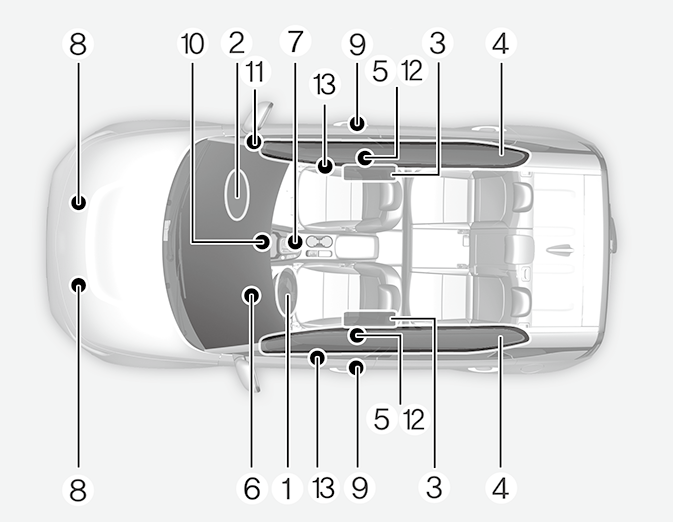

SRS se sastoji od sljedećih komponenti:

  1. Modul vozačevog prednjeg zračnog jastuka

  2. Modul suvozačevog prednjeg zračnog jastuka

  3. Moduli bočnog zračnog jastuka

  4. Moduli zračne zavjese

  5. Sklopovi zatezača prednjeg uvlakača

  6. Lampica upozorenja zračnog jastuka

  7. SRS kontrolni modul (SRSCM)

  8. Senzori prednjeg udara

  9. Senzori bočnog udara

  10. Indikator uključenja/isključenja suvozačevog prednjeg zračnog jastuka*

  11. Prekidač za UKLJUČIVANJE/ISKLJUČIVANJE suvozačeva prednjeg zračnog jastuka*

  12. EFD (uređaj za vezanje u hitnom slučaju)*

  13. Senzori učinka bočnog tlaka*

* : ako je u opremi

SRSCM kontinuirano nadzire sve elemente dok je tipka START/STOP UKLJUČENA kako bi utvrdio je li frontalni, skoro frontalni ili bočni udar dovoljno jak da zahtijeva aktiviranje zračnog jastuka ili zatezača sigurnosnog pojasa.

Lampica upozorenja SRS zračnog jastuka na ploči s instrumentima pojavit će se otprilike 6 sekundi nakon što se tipka START/STOP okrene u položaj ON, nakon čega bi se svjetlo upozorenja zračnog jastuka trebalo ugasiti.

UPOZORENJE

Ako se dogodi bilo koji od sljedećih uvjeta, to ukazuje na neispravnost SRS-a. U tom slučaju neka sustav pregleda profesionalna radionica. Kia preporučuje posjet ovlaštenom trgovcu/servisu tvrtke Kia.

  • Svjetlo se ne uključuje nakratko kad uključite kontakt.

  • Svjetlo ostaje upaljeno nakon što svijetli otprilike 6 sekundi.

  • Svjetlo se pali dok je vozilo u pokretu.

  • Lampica trepće kad je gumb EV START/STOP u položaju ON (uključeno).

Vozačev prednji zračni jastuk (1)

Moduli zračnih jastuka smješteni su u središtu upravljača i na suvozačevoj ploči iznad pretinca za rukavice. Kad SRSCM otkrije dovoljno jak udarac u prednji dio vozila, automatski će aktivirati prednje zračne jastuke.

Vozačev prednji zračni jastuk (2)

Nakon aktivacije, šavovi za pucanje oblikovani direktno u poklopcima jastučića odvojit će se pod pritiskom od širenja zračnih jastuka. Daljnje otvaranje poklopaca omogućuje potpuno napuhavanje zračnih jastuka.

Vozačev prednji zračni jastuk (3)

Potpuno napuhan zračni jastuk, u kombinaciji s pravilno namještenim sigurnosnim pojasom, usporava kretanje vozača ili suvozača prema naprijed, smanjujući rizik od ozljeda glave i prsa.

Nakon potpunog napuhavanja, zračni jastuk se odmah počinje ispuhivati, omogućujući vozaču da zadrži vidljivost prema naprijed i sposobnost upravljanja ili rada s drugim komandama.

Suvozačev prednji zračni jastuk
UPOZORENJE

  • Nemojte montirati niti postavljati nikakav pribor (držač za piće, držač za CD, naljepnica itd.) na ploču suvozača iznad pretinca za rukavice u vozilu sa suvozačevim zračnim jastukom. Takvi predmeti mogu postati opasni projektili i prouzročiti ozljede ako se zračni jastuk suvozača napuše.

  • Kada u vozilo ugrađujete spremnik s tekućim osvježivačem, nemojte ga stavljati blizu upravljačke ploče niti na površinu ploče s instrumentima.

    Oni mogu postati opasni projektili i prouzročiti ozljede ako se zračni jastuk suvozača napuše.

UPOZORENJE

  • Ako se aktivira zračni jastuk, može se čuti glasan zvuk praćen sitnom prašinom koja se ispušta u vozilo. Ti su uvjeti normalni i nisu opasni - zračni jastuci su spakirani u ovaj fini prah. Prašina koja nastaje tijekom aktiviranja zračnog jastuka može prouzročiti iritaciju kože ili očiju, kao i pogoršati astmu kod nekih osoba. Nakon nesreće u kojoj su se otvorili zračni jastuci, uvijek hladnom vodom i blagim sapunom temeljito operite sve izložene dijelove kože.

  • SRS može funkcionirati samo kada je vozilo uključeno u položaju ON. Ako se svjetlo upozorenja SRS zračnog jastuka ne pojavi ili ostane uključeno nakon što svijetli oko 6 sekundi kada se tipka START/STOP okrene u položaj ON, ili nakon što se vozilo pokrene, upali se tijekom vožnje, SRS ne radi ispravno. U tom slučaju neka sustav pregleda profesionalna radionica. Kia preporučuje posjet ovlaštenom trgovcu/servisu tvrtke Kia.

  • Prije nego zamijenite osigurač ili odspojite terminal akumulatora, okrenite tipku START/STOP u položaj LOCK (ZAKLJUČANO) i isključite tipku Start/stop. Nikad ne uklanjajte i ne mijenjajte svjećice povezane sa zračnim jastukom kada je tipka START/STOP u položaju ON (uključeno). Ako se ne pridržavate ovog upozorenja, pojavit će se upozoravajuća lampica SRS zračnog jastuka.
