Usmjeravanje prednjih svjetala

Usmjeravanje prednjeg svjetla za maglu

1. NISKO HORIZONTALNO USMJERAVANJE

2. VISOKO HORIZONTALNO USMJERAVANJE

3. VISOKO HORIZONTALNO USMJERAVANJE (za Europu)

4. VERTIKALNO USMJERAVANJE

5. NISKO VERTIKALNO USMJERAVANJE (za Europu)

   NISKO I VISOKO VERTIKALNO USMJERAVANJE (osim Europe)

1. Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.

2. Vozilo treba postaviti na ravnu podlogu.

3. Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.

4. S glavnim svjetlom i baterijom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.

5. Kako biste usmjerili kratka svjetla ulijevo ili udesno, okrećite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka svjetla gore ili dolje, okrećite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.

Usmjeravanje prednjeg svjetla za maglu

Prednje svjetlo za maglu može se usmjeriti na isti način kao što se usmjeravaju prednja svjetla.

Prednja svjetla za maglu usmjerite kada su prednja svjetla za maglu i akumulator u normalnom stanju.

Okrećite odvijač u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu kako biste usmjerili prednje svjetlo za maglu gore ili dolje.

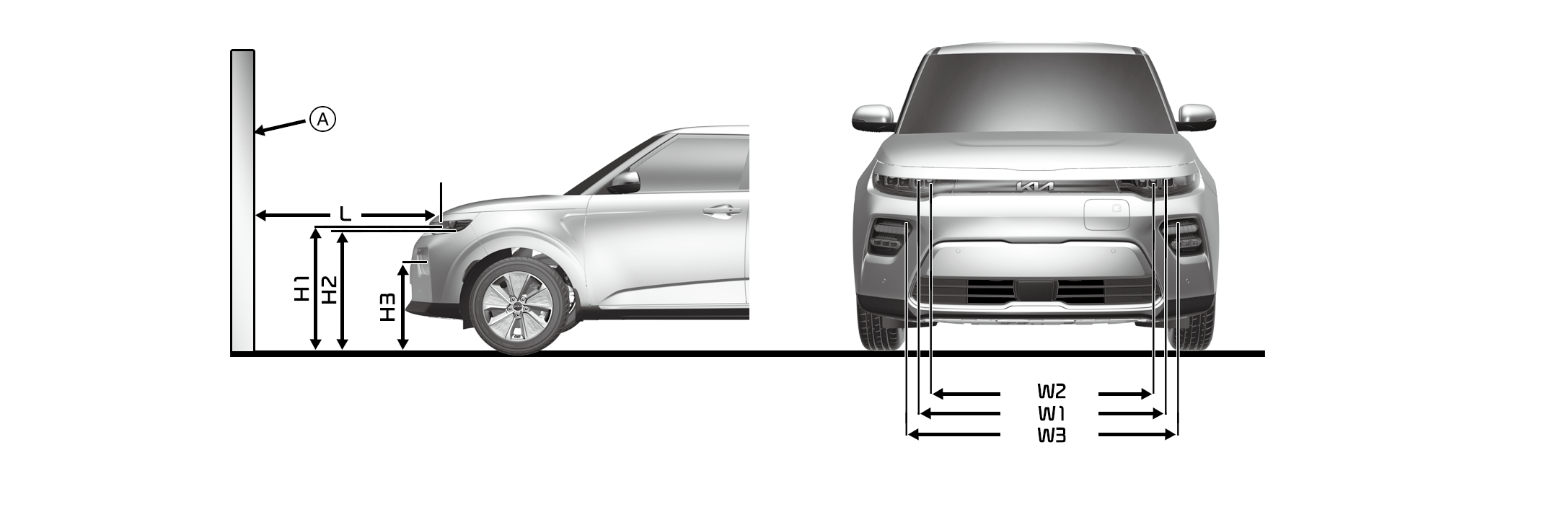

Točka usmjeravanja

* A: Zaslon

Snop prednjih kratkih svjetala (LHD vozilo)

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje prednjeg svjetla

C: Okomita crta sredine desne žarulje prednjeg svjetla

D: Vodoravna crta sredine žarulje prednjeg svjetla

E: Tlo

F: Granična crta

1. Uključite kratka svjetla bez vozača u vozilu.

2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

Snop prednjih kratkih svjetala (RHD vozilo)

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje prednjeg svjetla

C: Okomita crta sredine desne žarulje prednjeg svjetla

D: Vodoravna crta sredine žarulje prednjeg svjetla

E: Tlo

F: Granična crta

1. Uključite kratka svjetla bez vozača u vozilu.

2. Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.

3. Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.

4. Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

Prednje svjetlo za maglu

Na temelju zaslona od 10 metara

A: Os vozila

B: Okomita crta sredine lijeve žarulje svjetla za maglu

C: Okomita crta sredine desne žarulje svjetla za maglu

D: Vodoravna crta sredine žarulje svjetla za maglu

E: Tlo

F: Granična crta

G: Gornja granica

1. Uključite prednje svjetlo za maglu bez vozača u vozilu.

2. Granična linija treba biti projicirana u dopuštenom rasponu (zasjenjeno područje).
