Automatski sustav upravljanja klima uređajem

  1. Gumb za regulaciju temperature

  2. Gumb za AUTO (automatsko upravljanje)

  3. Gumb samo za vozača

  4. Tipka za upravljanje dovodom zraka

  5. OFF tipka za isključeno puhalo

  6. Gumb EV

  7. Gumb HEAT

  8. Gumb za odmrzavanje prednjeg vjetrobranskog stakla

  9. Gumb za odmrzavanje stražnjeg stakla

  10. Gumb za upravljanje brzinom ventilatora

  11. Gumb za klimatizaciju

  12. Gumb za odabir načina

  13. A/C zaslon

    NAPOMENA

    Upravljanje ventilatorom kad je gumb START/STOP u položaju ON može prouzročiti pražnjenje akumulatora. Puhalom upravljajte dok vozilo radi.

Automatsko grijanje i klimatizacija

  1. Pritisnite gumb AUTO (SINKRONIZACIJA). Načini rada, brzine ventilatora, dovod zraka i klima uređaj automatski će se kontrolirati prema postavci temperature.

  2. Postavite temperaturni regulator u željeni položaj.

    NAPOMENA

    • Kako biste isključili automatski rad, odaberite bilo koji gumb ili prekidač između sljedećeg:

      • Gumb za odabir načina

      • Gumb za klimatizaciju

      • Gumb za odmrzavanje prednjeg vjetrobranskog stakla (pritisnite gumb još jednom da poništite odabir funkcije odmrzavanja prednjeg vjetrobranskog stakla. Znak „AUTO“ ponovno će se prikazati na informacijskom zaslonu.)

      • Gumb za upravljanje brzinom ventilatora

      Odabranom funkcijom upravljat će se ručno, dok će ostale funkcije raditi automatski.

    • Radi vaše udobnosti i poboljšanja učinkovitosti kontrole klime, koristite tipku AUTO i postavite temperaturu na 22°C/72°F (23°C/73°F - osim Europe).

NAPOMENA

Nikada ne postavljajte ništa preko senzora koji se nalazi na ploči s instrumentima kako bi se osigurala bolja kontrola sustava grijanja i hlađenja.

Ručno grijanje i klimatizacija

Sustavom grijanja i hlađenja može se upravljati ručno pritiskom na tipke ili okretanjem gumba(a) osim gumba AUTO.

U ovom slučaju, sustav radi u slijedu prema redoslijedu odabranog ili odabranih gumba.

  1. Pokrenite vozilo.

  2. Postavite način rada na željeni položaj.

    Za poboljšanje učinkovitosti grijanja i hlađenja;

    • Grijanje:

    • Hlađenje:

  3. Postavite temperaturni regulator u željeni položaj.

  4. Postavite kontrolu usisa zraka u položaj vanjskog (svježeg) zraka.

  5. Postavite kontrolu brzine ventilatora na željenu brzinu.

    Ako želite klima uređaj, uključite klimatizacijski sustav.

Pritisnite tipku AUTO kako biste prešli na potpuno automatsku kontrolu sustava.

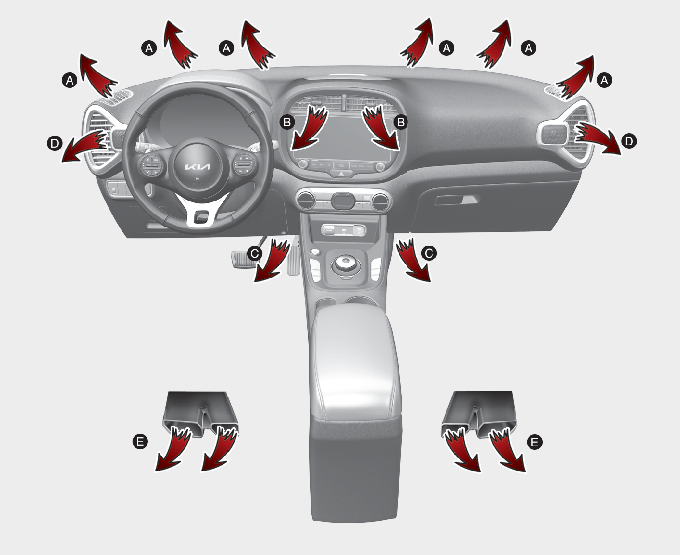

Odabir načina

Gumb za odabir načina rada kontrolira smjer strujanja zraka kroz ventilacijski sustav.

Izlazni otvor protoka zraka pretvara se na sljedeći način:

Za Europu
Osim Europe

Razina lica (B, D)

Protok zraka usmjeren je prema gornjem dijelu tijela i licu. Pored toga, svaki se otvor može kontrolirati kako bi se usmjeravao zrak koji se ispušta iz njega.

Bi-razina (B, C, D, E)

Protok zraka usmjeren je prema licu i podu.

Podna razina (A, C, D, E)

Većina protoka zraka usmjerena je na pod, a mala količina zraka usmjerena je na vjetrobransko staklo, odmrzivače bočnih prozora.

Podna/razina odmrzavanja (A, C, D, E)

Većina protoka zraka usmjerena je na pod i vjetrobransko staklo s malom količinom usmjerenom na odmrzivače bočnih prozora.

Razina odmrzavanja

Većina protoka zraka usmjerena je na vjetrobransko staklo, a mala količina zraka usmjerena je na odmrzivače bočnih prozora.

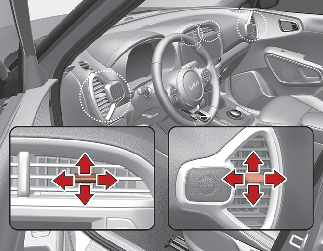

Otvori na ploči s instrumentima

Izlazni otvori mogu se otvoriti ili zatvoriti zasebno pomoću kotačića.

Također, smjer dovoda zraka možete podesiti iz ovih ventilacijskih otvora pomoću ručice za upravljanje ventilacijom kao što je prikazano.

NAPOMENA

2. red izlaznih otvora (E)

  • Protok zraka u 2. redu izlaznih otvora kontrolira prednji sustav klimatizacije i isporučuje se kroz unutarnji zračni podni kanal (E).

  • Protok zraka 2. reda izlaznih otvora (E) može biti slabiji od ventilacijskih otvora na ploči s instrumentima zbog dugog zračnog kanala.

Regulacija temperature

Temperatura će se povećati do maksimuma okretanjem gumba krajnje desno.

Temperatura će se smanjiti do minimuma okretanjem gumba krajnje lijevo.

Kada okrećete gumb, temperatura će se povećati ili smanjiti za 0,5°C/1°F. Kada je postavljena na najnižu temperaturu, klima će raditi neprekidno.

Pretvorba temperature (°C ↔°F) (Ako je opremljeno)

Način prikaza temperature možete prebaciti iz Celzijusa u Fahrenheite i obratno, na sljedeći način;

Dok držite tipku OFF, pritisnite tipku AUTO na 3 sekunde ili više. Prikaz će se promijeniti iz Celzijusa u Fahrenheite ili iz Fahrenheita u Celzijuse.

Upravljanje dovodom zraka

Odaberite položaj vanjskog (svježeg) zraka ili položaj kružnog zraka.

Za promjenu položaja kontrole usisnog zraka pritisnite kontrolni gumb.

Pozicija za kruženje zraka

S odabranim položajem za kruženje zraka, zrak iz putničkog prostora uvlačit će se kroz sustav grijanja i grijati ili hladiti u skladu s odabranom funkcijom.

Položaj za vanjski (svježi) zrak

S odabranim položajem za vanjski (svježi) zrak, zrak ulazi u vozilo izvana i grije se ili hladi prema odabranoj funkciji.

NAPOMENA

Produženi rad grijača u položaju za kruženje zraka (bez odabranog klima uređaja) može uzrokovati zamagljivanje vjetrobrana i bočnih prozora, a zrak u putničkom prostoru može postati ustajao.

Osim toga, produžena uporaba klima-uređaja s odabranim položajem kruženja zraka rezultirat će pretjerano suhim zrakom u putničkom prostoru.

UPOZORENJE

  • Daljnjim korištenjem sustava kontrole klime u položaju za kruženje zraka može se povećati vlažnost unutar vozila što može zamagliti staklo i zamutiti vidljivost.

  • Nemojte spavati u vozilu s uključenim klima uređajem ili sustavom grijanja. To može prouzročiti ozbiljne ozljede ili smrt uslijed pada razine kisika i/ili tjelesne temperature.

  • Neprestana upotreba sustava za upravljanje klimom u položaju za kruženje zraka može prouzročiti dremljivost ili pospanost te gubitak kontrole nad vozilom. U vožnji što je više moguće podesite kontrolu usisa zraka na položaj vanjskog (svježeg) zraka.

Kontrola brzine ventilatora

Brzina ventilatora može se postaviti na željenu okretanjem gumba za kontrolu brzine ventilatora.

Što je veća brzina ventilatora, to se više zraka isporučuje.

Pritiskom na tipku OFF isključuje se ventilator.

klima uređajem

Pritisnite tipku A/C za uključivanje klimatizacijskog sustava (pojavit će se indikatorsko svjetlo ).

Ponovno pritisnite tipku kako biste isključili klimatizacijski sustav.

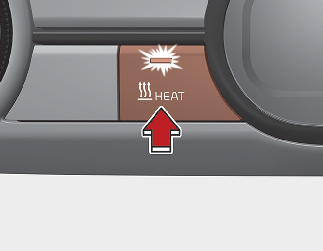

Uključivanje ili isključivanje grijanja

Pritisnite tipku HEAT da biste uključili grijač (pojavit će se svjetlosni indikator).

Ponovo pritisnite tipku da isključite grijač.

Klima uređaj i grijač upotrebljavaju energiju akumulatora. Ako predugo upotrebljavajte grijač ili klima uređaj, pražnjenje se može dogoditi ranije zbog prevelike potrošnje energije.

Isključite klima uređaj i grijač ako nisu neophodni.

Isključivanje kontrole prednje klime

Pritisnite tipku OFF za isključivanje prednjeg puhača kako biste isključili prednji klima uređaj. Međutim, i dalje možete upravljati tipkama za način rada i dovod zraka sve dok je tipka START/STOP u položaju UKLJUČENO.

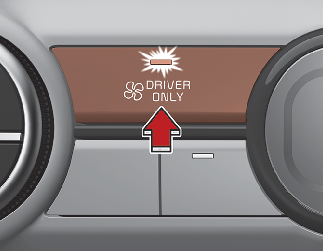

Klima uređaj samo za vozača

Ako pritisnete tipku DRIVER ONLY (SAMO VOZAČ) i upali se kontrolno svjetlo, hladan zrak uglavnom puše u smjeru vozačevog sjedala. Međutim, dio hladnog zraka može izlaziti iz kanala drugih sjedala kako bi zrak u zatvorenom prostoru bio ugodan.

Ako tipku koristite bez suvozača na suvozačevom sjedalu, potrošnja energije će se smanjiti.
