Aquecimento e ar condicionado manual

O sistema de aquecimento e arrefecimento pode ser comandado manualmente premindo nos seus botões, exceto no botão AUTO.

Neste caso, o sistema funciona sequencialmente, de acordo com a ordem dos botões selecionados.

Faça arrancar o veículo.
Regule o modo para a posição pretendida.

Para aumentar a eficácia do aquecimento e arrefecimento:
- Aquecimento:
- Arrefecimento:
Regule o controlo da temperatura para a posição pretendida.
Regule o controlo da admissão de ar para a posição de ar exterior.
Regule o comando da velocidade da ventoinha para a velocidade pretendida.

Se desejar ter ar condicionado, ligue o sistema de ar condicionado.

Toque no botão AUTO para passar o comando do sistema para o modo exclusivamente automático.

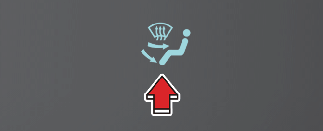

Seleção do modo

O botão de seleção de modo controla a direção do fluxo de ar através do sistema de ventilação.

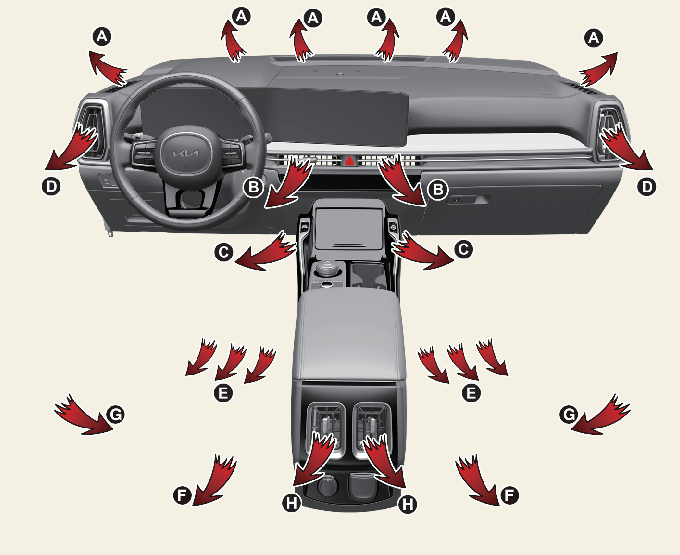

As saídas do fluxo de ar podem ser comutadas na seguinte sequência:

Nível da face (B, D, H)

O caudal de ar é dirigido para a parte superior do corpo e para a cara. Adicionalmente, cada saída de ar pode ser controlada de modo a direcionar o ar que sai dela.

Nível duplo (B, C, D, E, F, H, G)

O caudal de ar é dirigido para a cara e para a zona dos pés.

Pés (A, C, D, E, F, H)

O caudal de ar é dirigido maioritariamente para o chão, com uma pequena quantidade a ser dirigida para o para-brisas, desembaciadores dos vidros laterais e entradas de ar laterais.

Pés-Desembaciamento (A, C, D, E, F, H)

O caudal de ar é dirigido maioritariamente para o chão e para o para-brisas, com uma pequena quantidade a ser dirigida para os desembaciadores dos vidros laterais e entradas de ar laterais.

Desembaciamento (A, D)

O caudal de ar é dirigido maioritariamente para o para-brisas, com uma pequena quantidade a ser dirigida para os desembaciadores dos vidros laterais e entradas de ar laterais.

Respiradouros do painel de instrumentos

Frente

Central

Traseira

Pode regular a direção do ar saído dos respiradouros utilizando o manípulo de controlo aqui mostrado.

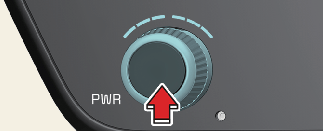

Controlo da temperatura

A temperatura aumenta até ao máximo (HI) quando roda o botão de comando para a direita.

A temperatura diminui até ao mínimo (Lo) quando roda o botão de comando para a esquerda.

Quando roda o botão, a temperatura aumenta ou diminui em patamares de 0,5 °C. Quando regulado para a temperatura mais baixa, o sistema de climatização funciona continuamente.

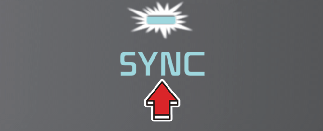

Ajustar a temperatura do lado do condutor e do lado do passageiro simultaneamente

Toque no botão “SYNC” para ajustar a temperatura do lado do condutor e do lado do passageiro simultaneamente.

A temperatura do lado do passageiro será ajustada para a mesma temperatura ajustada para o lado do condutor.
Rode o botão de comando da temperatura do lado do condutor. A temperatura do lado do condutor e do lado do passageiro será a mesma.
Se rodar o botão de controlo da temperatura do lado do passageiro, o botão SYNC está desligado e a temperatura do lado do passageiro pode ser ajustada individualmente.

Ajustar a temperatura do lado do condutor e do lado do passageiro individualmente

Toque no botão “SYNC” novamente para ajustar individualmente a temperatura do lado do condutor e do lado do passageiro. A luz indicadora do botão apagar-se-á.

Alteração da escala de temperatura

O condutor pode comutar entre duas escalas de temperatura (Celsius ou Fahrenheit) como se segue:

Prima o botão OFF ao mesmo tempo que prime o botão AUTO durante um período igual ou superior a 3 segundos.

A indicação no ecrã mudará então de Celsius para Fahrenheit, ou de Fahrenheit para Celsius. Se a bateria estiver descarregada ou desligada, o modo de visualização da temperatura é ajustado para graus Celsius.

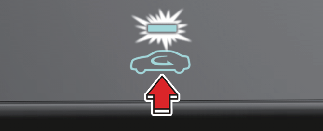

Controlo da admissão de ar

Utiliza-se para selecionar a posição de ar exterior (fresco) ou a posição de recirculação do ar.

Para mudar a posição do comando da admissão de ar:

Prima o botão de comando pretendido.

Posição de recirculação do ar

Com a seleção da posição de recirculação do ar, o ar é retirado do habitáculo através do sistema de aquecimento e aquecido ou arrefecido, consoante a função selecionada.

Posição de ar exterior (fresco)

Com a seleção da posição de ar exterior (fresco), o ar entra no veículo vindo do exterior e é aquecido ou arrefecido, consoante a função selecionada.

NOTA

O funcionamento prolongado do aquecimento na posição de recirculação do ar (sem o ar condicionado selecionado) provoca o embaciamento do para-brisas e dos vidros laterais, fazendo com que o ar do habitáculo fique viciado.

Além disso, a utilização prolongada do ar condicionado com a posição de recirculação do ar selecionada faz com que o ar do habitáculo fique excessivamente seco.

AVISO

A utilização contínua da posição de recirculação do ar no sistema de controlo do ar condicionado pode levar a um aumento da humidade no interior do veículo, que conduz inevitavelmente a vidros embaciados e a uma diminuição da visibilidade.
Não durma num veículo com o sistema de ar condicionado ou aquecimento ligado. Poderá sofrer lesões graves ou fatais devido à queda do nível de oxigénio e/ou da temperatura do corpo.
O uso contínuo da posição de recirculação do ar no sistema de controlo do ar condicionado pode provocar desmaio ou sonolência e, naturalmente, a perda do controlo do veículo. Durante a condução, regule a entrada de ar para a posição de ar exterior (fresco) sempre que possível.

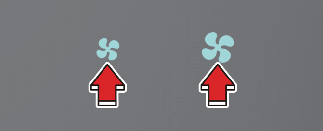

Controlo da velocidade da ventoinha

A velocidade da ventoinha pode ser ajustada para a intensidade desejada através do botão de comando da velocidade da ventoinha.

Para alterar a velocidade da ventoinha:

Toque no botão do lado direito, para maior velocidade, ou no botão do lado esquerdo, para menor velocidade.

Para desativar o controlo de velocidade da ventoinha,

Prima o botão de controlo da temperatura do lado do condutor.

Ar condicionado (A/C)

Prima o botão A/C para ligar o sistema de ar condicionado (a luz indicadora irá acender-se).
Para desligar o sistema, prima novamente este botão.

Desligar o sistema de controlo da climatização dianteira

Prima o botão de controlo da temperatura do lado do condutor para desligar o sistema de controlo da climatização do ar.

No entanto, pode ainda acionar os botões de modo e admissão de ar enquanto o botão ENGINE START/STOP (Ligar/desligar o motor) estiver na posição ON (Ligado).

Ar limpo (se instalado)

Quando o interruptor da ignição ou o botão ENGINE START/STOP (ligar/desligar o motor) estiverem na posição ON (ligado), a função ar limpo é automaticamente ligada.

Do mesmo modo, quando o interruptor da ignição ou o botão ENGINE START/STOP (ligar/desligar o motor) estiverem na posição OFF (desligado), a função ar limpo é automaticamente desligada.

Ar condicionado da 3ª fila (se instalado)

Para ligar o sistema de ar condicionado da 3ª fila.

Pode acionar o sistema de ar condicionado da terceira fila a partir do painel de controlo da primeira fila. Ao alterar a velocidade da ventoinha da primeira fila, tocando no botão de controlo, irá automaticamente alterar a velocidade da ventoinha da terceira fila também. Se o ar condiciona da fila dianteira tiver sido desligado e quiser parar o A/C na terceira fila, prima o botão de seleção do ar condicionado da terceira fila mais uma vez. Depois, o A/C da terceira fila também se desliga.
O sistema A/C da terceira fila pode ser controlado em separado pelos botões de controlo na terceira fila. Quando o A/C está ON ou OFF, o botão de controlo do A/C da terceira fila na fila dianteira roda para ON ou OFF, informando os passageiros da fila dianteira da situação.
A velocidade da ventoinha do ar condicionado da terceira fila pode também ser controlada em separado, rodando o botão de controlo da velocidade da ventoinha.
