Kaitsme- ja releeploki kirjeldus
Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.
Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Oma sõiduki kaitsmepaneeli uurides vaadake kaitsmepaneeli silti.

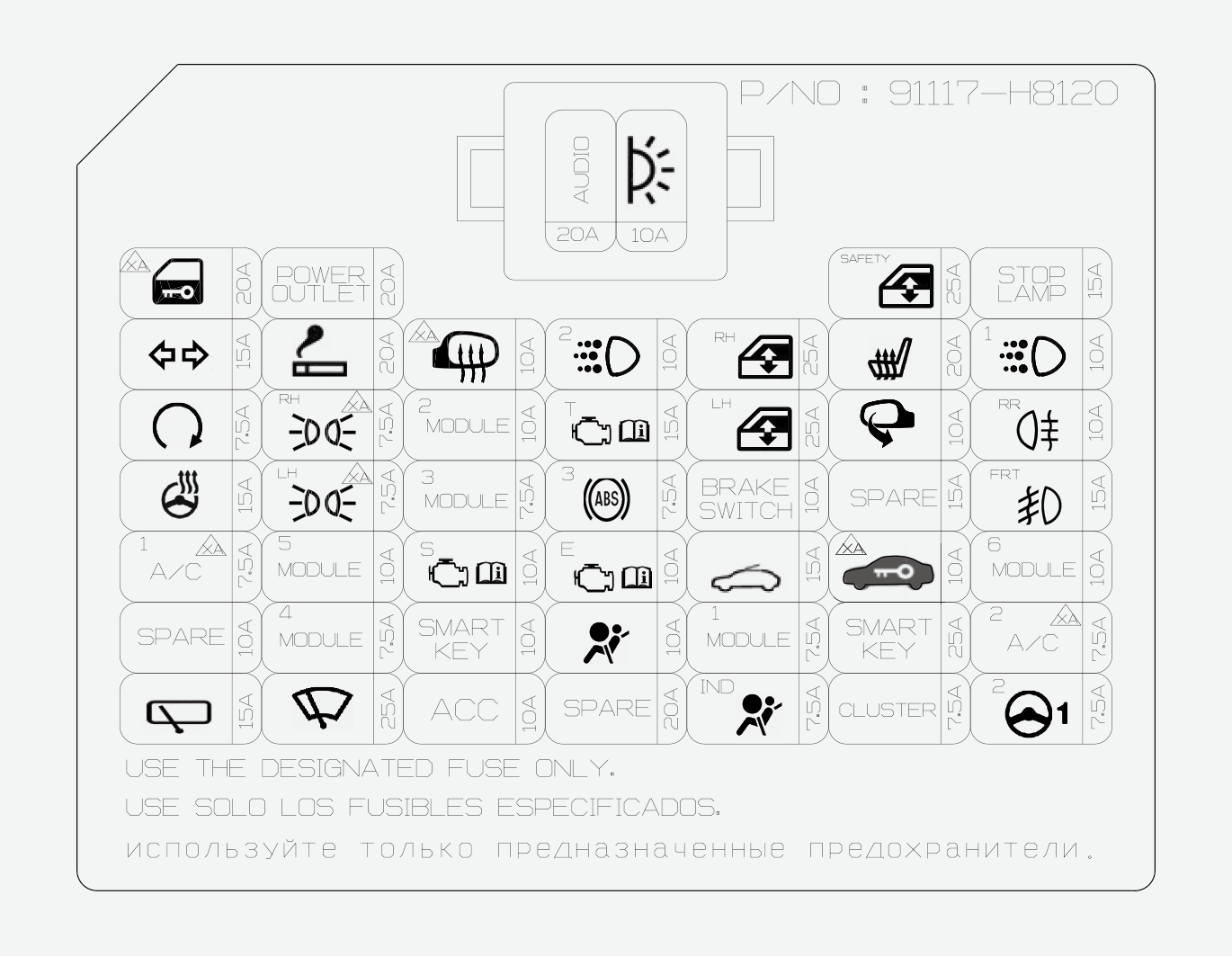

Juhipoolse külje kaitsmeplokk
|
Sümbol |
Kaitsme võimsus |
Kaitstav komponent |
|---|---|---|
|
|
20 A |
Tagaluugi lukust avamise relee, surmaluku relee, ukse lukustamise / lukust avamise relee |
|
|
20 A |
Voolupesa |
|
|
25 A |
Juhi aknatõstuki blokeerimise moodul. |
|
|
15 A |
Stopp-signaali elektrooniline moodul |
|
|
15 A |
BCM (kere juhtmoodul), SLM-seade |
|
|
20 A |
Sigaretisüütaja |
|
|
10 A |
Juhi elektriline küljepeegel, kaassõitja elektriline küljepeegel, kliimasüsteemi juhtmoodul, ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul) |
|
|
10 A |
BCM (kere juhtmoodul) |
|
|
25 A |
Elektrilise akna pealüliti, kaassõitja elektrilise akna lüliti (LHD) |
|
|
20 A |
Eesmise istmesoojenduse juhtmoodul |
|
|
10 A |
DRL (päevatulede) relee |
|
|
7,5 A |
ECM (mootori juhtmoodul), mootoriruumi ühendusplokk (käivitusrelee), süüteluku ja siduri lüliti, käiguvahemiku lüliti, vargusvastase alarmi relee, elektroonilise võtme juhtmoodul |
|
|
7,5 A |
Esituli parema käepideme poolel, numbrimärgi tuli, parema käepideme poolel, tagumine kombineeritud valgusti (SEES/VÄLJAS), parema käepideme poolel, ILL (+) |
|
|
10 A |
BCM (kere juhtmoodul), armatuurlaua lüliti, esikonsooli lüliti, esiradar, sõidurajal püsimise abisüsteemi seade (liin), pimenurga hoiatussüsteemi seade vasaku käepideme / parema käepideme poolel |
|
|
15 A |
Mootoriruumi ühendusplokk (tagurdustule lüliti), käiguvahemiku lüliti, sportrežiimi lüliti, TCM (käigukasti juhtmoodul), siduri andur, kiirusandur, piduritule lüliti, elektroonilise siduri moodul |
|
|
25 A |
Elektrilise akna pealüliti, kaassõitja elektrilise akna lüliti (RHD) |
|
|
10 A |
Elektrilise küljepeegli lüliti |
|
|
10 A |
Tagumise udutule relee |
|
|
15 A |
Spiraaljuhe |
|
|
7,5 A |
Esituli vasaku käepideme poolel, numbrimärgi tuli vasaku käepideme poolel, tagumine kombineeritud valgusti (SEES/VÄLJAS) vasaku käepideme poolel |
|
|
7,5 A |
Esiistme soojenduse juhtmoodul, audio, audio/video ja navigatsioonisüsteemi juhtplokk, esitule kõrguse regulaatori täitur vasaku käepideme poolel / parema käepideme poolel, õhukonditsioneeri juhtmoodul, elektriline fotokroomne peegel, armatuurlaua lüliti, DC-DC muundur, spiraaljuhe, automaatkäigukasti käigukangi indikaator |
|
|
7,5 A |
Andmeside lingi konnektor, ABS/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
10 A |
Elektroonilise võtme juhtmoodul, piduritule lüliti |
|
|
15 A |
Varu |
|
|
15 A |
Eesmise udutule relee |
|
|
7,5 A |
Mootoriruumi ühendusplokk (õhukonditsioneeri puhuri relee), bensiini ühendusplokk (PTC soojendi relee), õhukonditsioneeri juhtmoodul |
|
|
10 A |
Mootoriruumi ühendusplokk (esitule LO relee, esitule HI relee), esiistme soojendi juhtmoodul, BCM (kere juhtmoodul) |
|
|
10 A |
CVVD (pidevalt muutuva klapiajastuse) täitur |
|
|
10 A |
ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul) |
|
|
15 A |
Katuseluugi mootor |
|
|
10 A |
Immobilisaatori moodul |
|
|
10 A |
Võtme lukustussüsteem, armatuurlaua keskpaneeli lüliti, andmeside lindi konnektor |
|
|
10 A |
Varu |
|
|
7,5 A |
SLM-seade, BCM (kere juhtmoodul), elektroonilise võtme juhtmoodul |
|
|
10 A |
Elektroonilise võtme juhtmoodul, immobilisaatori moodul, BSA juhtmoodul |
|
|
10 A |
SRS (täiendava turvasüsteemi) juhtmoodul |
|
|
7,5 A |
BCM (kere juhtmoodul), SLM-seade |
|
|
25 A |
Elektroonilise võtme juhtmoodul |
|
|
7,5 A |
Õhukonditsioneeri juhtmoodul |
|
|
15 A |
Mitmefunktsiooniline lüliti, tagumise klaasipuhasti mootor, tagumise klaasipuhasti relee |
|
|
25 A |
Mitmefunktsiooniline lüliti, klaasipuhasti mootor, mootoriruumi ühendusplokk (klaasipuhasti LO relee) |
|
|
10 A |
Vooluväljundi relee, BCM (kere juhtploki moodul), SLM-seade, audio, audio/video ja navigatsiooni juhtplokk, DC-DC muundur, USB-laadimispistik, elektrilise küljepeegli lüliti, elektroonilise võtme juhtplokk |
|
|
20 A |
Varu |
|
|
7,5 A |
Näidikuplokk |
|
|
7,5 A |
Näidikuplokk |
|
|
7,5 A |
MDPS (mootori juhitud roolivõimendi) seade |
|
|
20 A |
DC-DC muundur, audio, audio/video- ja navigatsioonisüsteemi juhtplokk |
|
|
10 A |
Salongitule relee, õhukonditsioneeri juhtmoodul, automaatne valgus- ja fotoandur, BCM (kere juhtmoodul), näidikuplokk, vihmaandur, SLM-seade, kindalaeka valgusti, pakiruumi valgusti, salongituli, laekonsooli valgusti, eesmine meikimisvalgusti vasaku käepideme poolel / parema käepideme poolel |

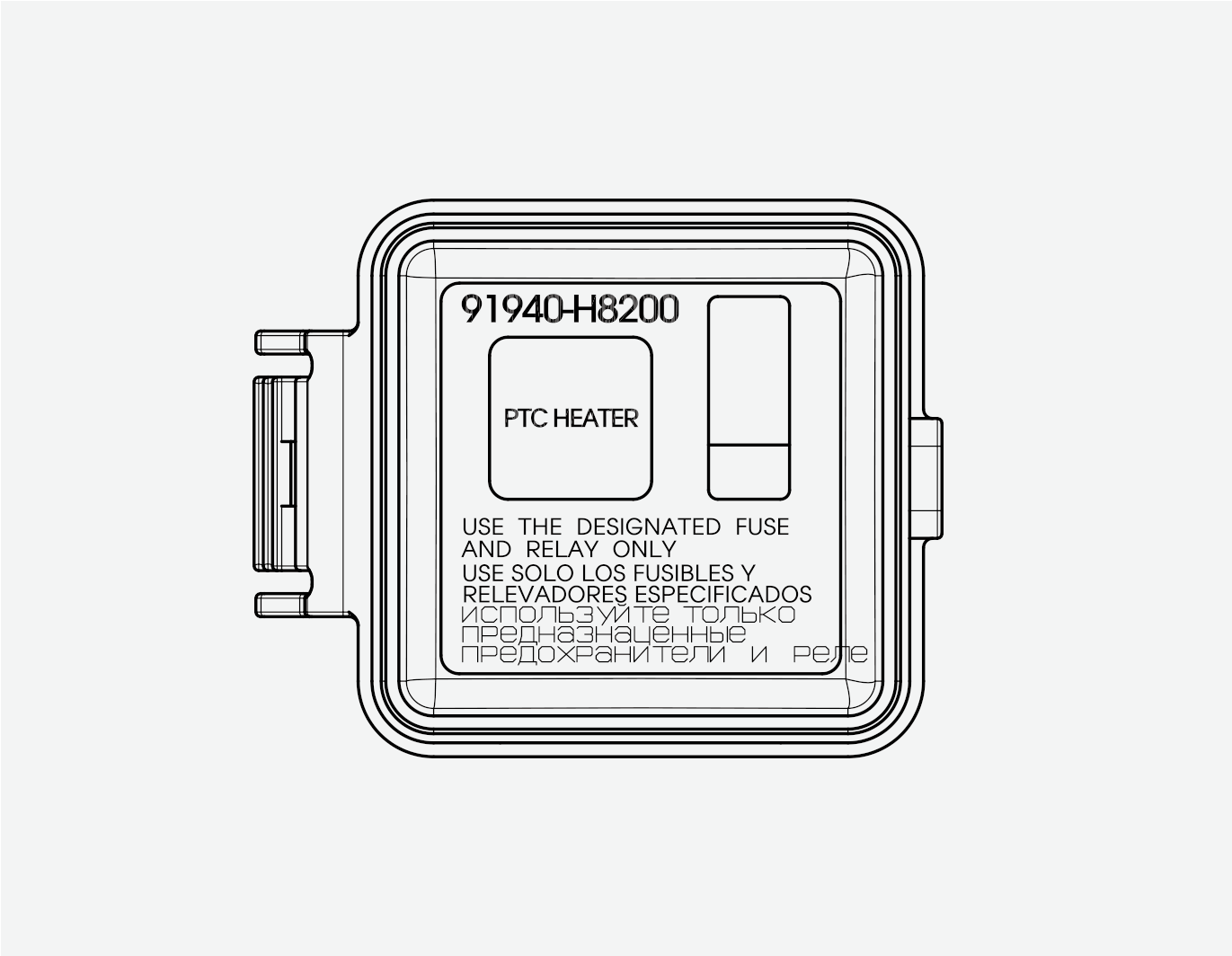

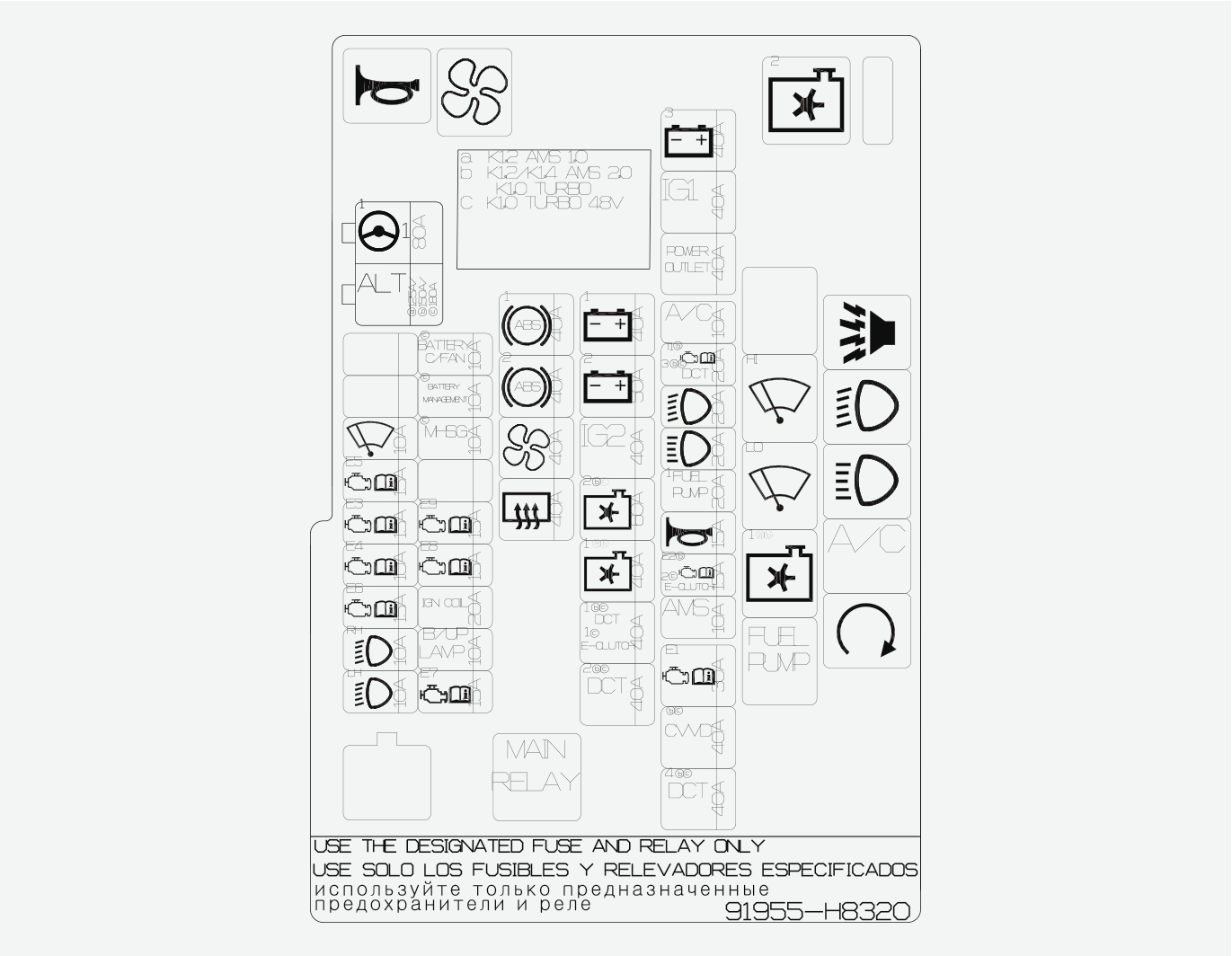

Mootoriruumi kaitsmeplokk
|
Sümbol |
Kaitsme võimsus |
Kaitstav komponent |
|---|---|---|
|
|
80 A |
MDPS (mootori juhitud roolivõimendi) seade |
|
|
150 A |
Kaitse - ABS 1, ABS 2, PUHUR, TAGUMINE UDUEEMALDI |
|
|
10 A |
Klaasipuhasti LO relee, esiklaasipuhasti mootor, mitmefunktsiooniline lüliti |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
15 A |
Puhastust reguleeriv solenoidklapp, õli juhtklapp #1/#2, hapnikuandur (üles/alla) |
|
|
10 A |
A/Con relee, alamühendusplokk (jahutusventilaatori 2 relee), RCV reguleeriv solenoidklapp, varieeruv õlipumba klapp |
|
|
15 A |
Kütusepumba relee |
|
|
10 A |
Esituli parema käepideme poolel |
|
|
10 A |
Esituli vasaku käepideme poolel |
|
|
10 A |
[Pehme HEV-iga] BSA jahutusventilaator |
|
|
10 A |
[Pehme HEV-iga] BSA juhtmoodul |
|
|
10 A |
[Pehme HEV-iga] Starteri ja generaatori hübriidmootor |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
20 A |
Süütepool #1, #2, #3 |
|
|
10 A |
Tagurdustule lüliti |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
40 A |
ABS/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
ABS/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
A/C puhuri relee |
|
|
40 A |
Näidikupaneeli ühendusplokk (tagumise udueemaldi relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - PIDURITULI, DRL 2, DRL 1, TAGUMINE UDUTULI, EESMINE UDUTULI, MOODUL 6, AUDIO, SALONGITULI) |
|
|
50 A |
Näidikupaneeli ühendusplokk (kaitse - TURVAAKEN, P/AKEN RH, S/KÜTTESEADE, P/AKEN LH, KOKKUKLAPITAV PEEGEL, PIDURILÜLITI, KATUSELUUK, IMMOBILAISER, ELEKTROONILINE VÕTI, elektrilise akna relee) |
|
|
40 A |
Süütelüliti, PDM releekarp (IG2 relee), käivitusrelee |
|
|
60 A |
Alamühendusplokk (jahutusventilaatori 2 relee) |
|
|
40 A |
TCM (käiguvahetuse juhtmoodul) |
|
|
40 A |
[Juhtmega siduriga] Elektroonilise siduri moodul |
|
|
40 A |
TCM (käiguvahetuse juhtmoodul) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - UKSELUKU, SUUNATULE, tagatule relee)[Pehme HEV-iga] Pearelee, signaali relee |
|
|
40 A |
Süütelüliti, PDM-releekarp (IG1 relee, ACC relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (pistikupesa relee) |
|
|
10 A |
Õhukonditsioneeri relee |
|
|
20 A |
TCM (käiguvahetuse juhtmoodul) |
|
|
20 A |
Esitule LO relee |
|
|
20 A |
Esitule HI relee |
|
|
20 A |
Kütusepumba relee |
|
|
15 A |
Vargusvastase alarmsüsteemi signaali relee, signaali relee |
|
|
15 A |
[Juhtmega siduriga] Elektroonilise siduri moodul |
|
|
10 A |
Aku andur |
|
|
30 A |
ENG E9, ENG E8, pearelee |
|
|
40 A |
CVVD (pidevalt muutuva klapiajastuse) täitur |
|
|
40 A |
Nutika varustuse täitur |
|
Sümbol |
Relee nimi |
Tüüp |
|---|---|---|
|
|
Vargusvastase alarmsüsteemi signaali relee |
MIKRO |
|
|
Klaasipuhasti HI relee |
MIKRO |
|
|
Esitule LO relee |
MIKRO |
|
|
Klaasipuhasti LO relee |
MIKRO |
|
|
Esitule HI relee |
MIKRO |
|
|
Jahutusventilaatori 1 relee |
MIKRO |
|
|
Õhukonditsioneeri relee |
MIKRO |
|
|
Kütusepumba relee |
MIKRO |
|
|
Käivitusrelee |
MIKRO |
|
|
Jahutusventilaatori 2 relee |
MIKRO |
|
|
Pearelee |
MINI |
|
|
Signaali relee |
MIKRO |
|
|
Õhukonditsioneeri puhuri relee |
MIKRO |
|
Sümbol |
Kaitsme võimsus |
Kaitstav komponent |
|---|---|---|
|
|
80 A |
MDPS (mootori juhitud roolivõimendi) seade |
|
|
150 A |
Kaitse - ABS 1, ABS 2, PUHUR, TAGUMINE UDUEEMALDI |
|
|
10 A |
Klaasipuhasti LO relee, esiklaasipuhasti mootor, mitmefunktsiooniline lüliti |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
15 A |
Puhastust reguleeriv solenoidklapp, õli juhtklapp #1/#2, hapnikuandur (üles/alla) |
|
|
10 A |
Jahutusventilaatori 1 relee, kliimaseadme relee, esiratta andur parema käepideme poolel, alamühendusplokk (jahutusventilaatori 2 relee) |
|
|
15 A |
Kütusepumba relee, pihusti #1, #2, #3, #4 |
|
|
10 A |
Esituli parema käepideme poolel |
|
|
10 A |
Esituli vasaku käepideme poolel |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
20 A |
Süütepool #1, #2, #3, #4 |
|
|
10 A |
Tagurdustule lüliti |
|
|
15 A |
ECM (mootori juhtmoodul) |
|
|
40 A |
ABS (blokeerumisvastase pidurisüsteemi) / ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
ABS (blokeerumisvastase pidurisüsteemi) / ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
Õhukonditsioneeri puhuri relee |
|
|
40 A |
Näidikupaneeli ühendusplokk (tagumise udueemaldi relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - PIDURITULI, DRL 2, DRL 1, TAGUMINE UDUTULI, EESMINE UDUTULI, MOODUL 6, AUDIO, SALONGITULI) |
|
|
50 A |
Näidikupaneeli ühendusplokk (kaitse - TURVAAKEN, P/AKEN RH, S/KÜTTESEADE, P/AKEN LH, KOKKUKLAPITAV PEEGEL, PIDURILÜLITI, KATUSELUUK, IMMOBILAISER, ELEKTROONILINE VÕTI, elektrilise akna relee) |
|
|
40 A |
Süütelüliti, PDM (toitejaotusmoodulite) releekarp (IG2 relee), käivitusrelee |
|
|
40 A |
Jahutusventilaatori 1 relee, alamühendusplokk (jahutusventilaatori 2 relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - UKSELUKU, SUUNATULE, tagatule relee) |
|
|
40 A |
Süütelüliti, PDM (toitejaotusmoodulite) releekarp (IG1 relee, ACC relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (pistikupesa relee) |
|
|
10 A |
Õhukonditsioneeri relee |
|
|
20 A |
Esitule LO relee |
|
|
20 A |
Esitule HI relee |
|
|
20 A |
Kütusepumba relee |
|
|
15 A |
Vargusvastase alarmsüsteemi signaali relee, signaali relee |
|
|
10 A |
Aku andur |
|
|
30 A |
ENG E9, ENG E8, pearelee |
|
Sümbol |
Relee nimi |
Tüüp |
|---|---|---|
|
|
Vargusvastase alarmsüsteemi signaali relee |
MIKRO |
|
|
Klaasipuhasti HI relee |
MIKRO |
|
|
Esitule LO relee |
MIKRO |
|
|
Klaasipuhasti LO relee |
MIKRO |
|
|
Esitule HI relee |
MIKRO |
|
|
Jahutusventilaatori 1 relee |
MIKRO |
|
|
Õhukonditsioneeri relee |
MIKRO |
|
|
Kütusepumba relee |
MIKRO |
|
|
Käivitusrelee |
MIKRO |
|
|
Jahutusventilaatori 2 relee |
MIKRO |
|
|
Pearelee |
MINI |
|
|
Signaali relee |
MIKRO |
|
|
Õhukonditsioneeri puhuri relee |
MIKRO |
|
Sümbol |
Kaitsme võimsus |
Kaitstav komponent |
|---|---|---|
|
|
80 A |
MDPS (mootori juhitud roolivõimendi) seade |
|
|
150 A |
Kaitse - ABS 1, ABS 2, PUHUR, TAGUMINE UDUEEMALDI |
|
|
10 A |
Klaasipuhasti LO relee, esiklaasipuhasti mootor, mitmefunktsiooniline lüliti |
|
|
15 A |
Puhastust reguleeriv solenoidklapp, õli juhtklapp #1/#2, mootori jahutusvedeliku katkestusklapp, A/Con relee, varieeruv sissevõtu solenoidklapp, ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul) |
|
|
10 A |
Jahutusventilaatori 1 relee, hapnikuandur (üles/alla), mootori jahutusvedeliku katkestusklapp, esiratta andur parema käepideme poolel, alamühendusplokk (jahutusventilaatori 2 relee), varieeruv sissevõtu solenoidklapp |
|
|
15 A |
Kütusepumba relee, pihusti #1, #2, #3, #4, ECM (mootori juhtmoodul), PCM (jõuülekande moodul), õli juhtklapp #1/#2, puhastust reguleeriv solenoidklapp |
|
|
10 A |
Esituli parema käepideme poolel |
|
|
10 A |
Esituli vasaku käepideme poolel |
|
|
20 A |
Süütepool nr #1, #2, #3, #4, kondensaator |
|
|
10 A |
Tagurdustule lüliti |
|
|
40 A |
ABS (blokeerumisvastase pidurisüsteemi) / ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
ABS (blokeerumisvastase pidurisüsteemi) / ESC (elektroonilise stabiilsuskontrolli) juhtmoodul |
|
|
40 A |
Õhukonditsioneeri puhuri relee |
|
|
40 A |
Näidikupaneeli ühendusplokk (tagumise udueemaldi relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - PIDURITULI, DRL 2, DRL 1, TAGUMINE UDUTULI, EESMINE UDUTULI, MOODUL 6, AUDIO, SALONGITULI) |
|
|
50 A |
Näidikupaneeli ühendusplokk (kaitse - TURVAAKEN, P/AKEN RH, S/KÜTTESEADE, P/AKEN LH, KOKKUKLAPITAV PEEGEL, PIDURILÜLITI, KATUSELUUK, IMMOBILAISER, ELEKTROONILINE VÕTI, elektrilise akna relee) |
|
|
40 A |
Süütelüliti, PDM (toitejaotusmoodulite) releekarp (IG 2 relee), käivitusrelee |
|
|
40 A |
Jahutusventilaatori 1 relee, alamühendusplokk (jahutusventilaatori 2 relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (kaitse - UKSELUKU, SUUNATULE, tagatule relee) |
|
|
40 A |
Süütelüliti, PDM (toitejaotusmoodulite) releekarp (IG1 relee, ACC relee) |
|
|
40 A |
Näidikupaneeli ühendusplokk (pistikupesa relee) |
|
|
10 A |
Õhukonditsioneeri relee |
|
|
20 A |
PCM (jõuülekaned juhtmoodul) |
|
|
20 A |
Esitule LO relee |
|
|
20 A |
Esitule HI relee |
|
|
20 A |
Kütusepumba relee |
|
|
15 A |
Vargusvastase alarmsüsteemi signaali relee, signaali relee |
|
|
15 A |
ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul) |
|
|
10 A |
Aku andur |
|
|
30 A |
Pearelee |
|
Sümbol |
Relee nimi |
Tüüp |
|---|---|---|
|
|
Vargusvastase alarmsüsteemi signaali relee |
MIKRO |
|
|
Klaasipuhasti HI relee |
MIKRO |
|
|
Esitule LO relee |
MIKRO |
|
|
Klaasipuhasti LO relee |
MIKRO |
|
|
Esitule HI relee |
MIKRO |
|
|
Jahutusventilaatori 1 relee |
MIKRO |
|
|
Õhukonditsioneeri relee |
MIKRO |
|
|
Kütusepumba relee |
MIKRO |
|
|
Käivitusrelee |
MIKRO |
|
|
Jahutusventilaatori 2 relee |
MIKRO |
|
|
Pearelee |
MINI |
|
|
Signaali relee |
MIKRO |
|
|
Õhukonditsioneeri puhuri relee |
MIKRO |
Mootoriruumi kaitsmeplokk (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC ainult kütteseade)
