Esilambi ja esimese udutule suunamine (Euroopa)
Esitulede valgusvihu suuna reguleerimine
-
Täitke rehvid normikohase rõhuni ja tühjendage auto igasugusest pagasist, nii et autosse jääks vaid juht, varuratas ja autoga kaasasolevad tööriistad.
-
Auto peab asuma tasasel horisontaalsel aluspinnal (põrandal).
-
Joonistage ekraanile vertikaaljooned (vertikaaljooned peavad läbima vastava esitule valgusvihukeskosa) ja horisontaaljoon (horisontaaljoon peab läbima esitulede valgusvihu keskosa).
-
Kui esituled ja aku on normaalses seisukorras, suunake esitulede valgusviht nii, et kõige eredam osa langeb horisontaal- ja vertikaaljoontele.
-

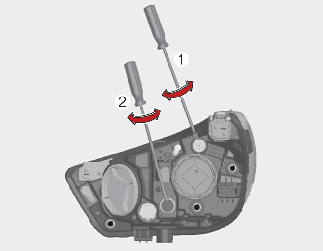

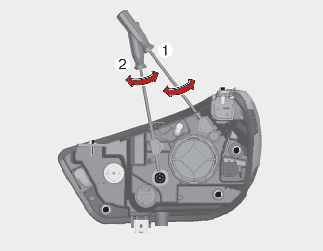

Lähi- ja kaugtule valgusvihkude vasakule või paremale suunamiseks keerake regulaatorit (1) päri- või vastupäeva. Lähi- või kaugtule valgusvihkude üles või alla suunamiseks keerake regulaatorit (2) päri- või vastupäeva.
Esiudutulede valgusvihu suuna reguleerimine
Esimesi udutulesid suunatakse samuti nagu laternaid. Kui esiudutuled ja aku on normaalses seisukorras, suunake udutulesid.

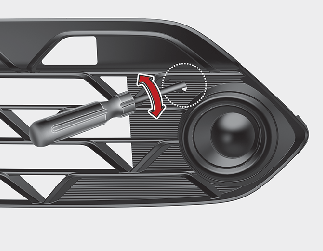

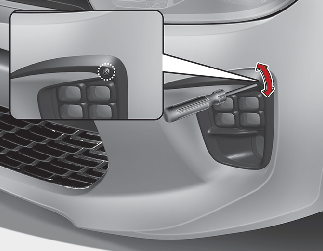

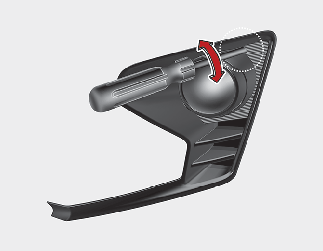

Udutulede üles või alla suunamiseks keerake regulaatorit päri- või vastupäeva.
Valgusvihu suund

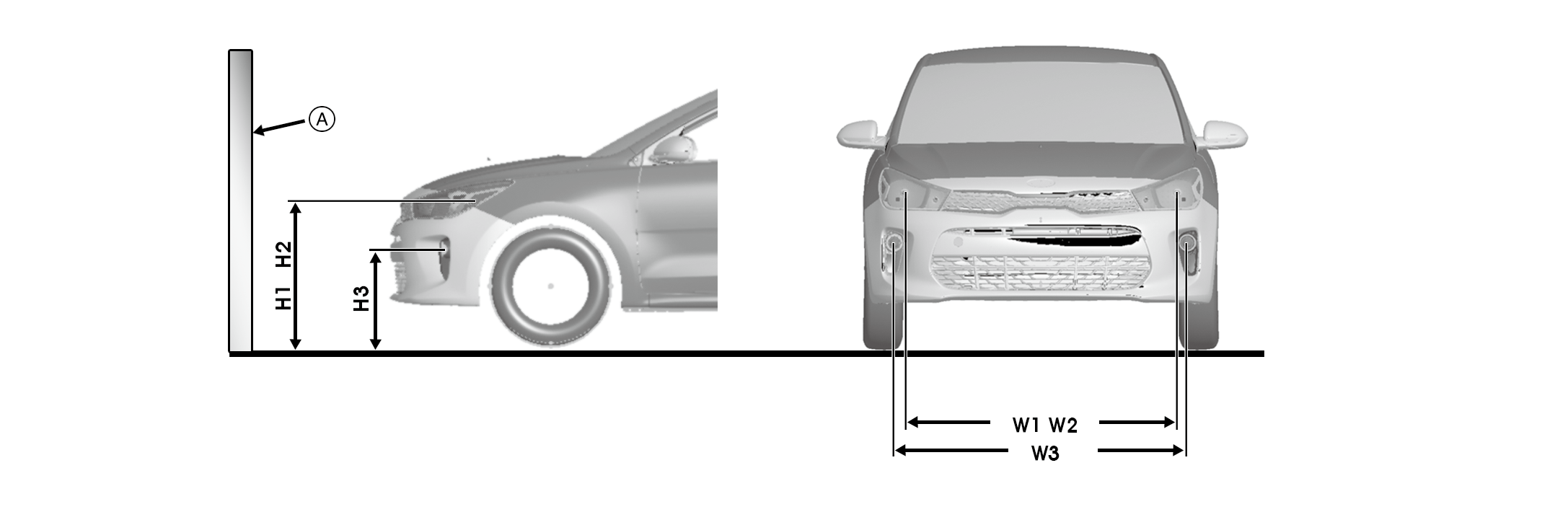

* A: Ekraan
|
Auto seisund |
Esituli (MFR tüüpi pirn) |
Esituled (LED MFR-tüüpi) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
|||||
|
Lähituled |
Kaugtuli |
Lähituled |
Kaugtuli |
Lähituled |
Kaugtuli |
Lähituled |
Kaugtuli |
|
|
H1 |
H2 |
L1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Juhita / [mm (tolli)] |
722 (28,4) |
722 (28,4) |
1320 (52) |
1320 (52,0) |
708 (27,8) |
708 (27,8) |
1332 (52,4) |
1332 (52,4) |
|
Juhiga / [mm (tolli)] |
713 (28,0) |
715 (28,1) |
1320 (52) |
1320 (52,0) |
703 (27,6) |
703 (27,6) |
1332 (52,4) |
1332 (52,4) |
|
Auto seisund |
Esituli (BI-FUNCTION tüüpi) |
|||
|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
|||
|
Lähituled |
Kaugtuli |
Lähituled |
Kaugtuli |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Juhita / [mm (tolli)] |
725 (28,5) |
725 (28,5) |
1333 (52,5) |
1333 (52,5) |
|
Juhiga / [mm (tolli)] |
716 (28,2) |
718 (28,3) |
1333 (52,5) |
1333 (52,5) |
|
Auto seisund |
Esiudutuli (ülemise udutule tüüpi) |
Esiudutuli (alumise udutule tüüpi) |
Esiudutuli (LED-tüüpi) |
|||
|---|---|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
|
|
K3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Juhita / [mm (tolli)] |
483 (19,0) |
1460 (57,4) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1430 (56,3) |
|
Juhiga / [mm (tolli)] |
478 (18,8) |
1460 (57,4) |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1430 (56,3) |
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitulede reguleerimisel peab vertikaalse reguleerimise viima läbi peale horisontaalset reguleerimist.
-
Kui autol on esitulede regulaator, pange regulaatori lüliti 0 asendisse.

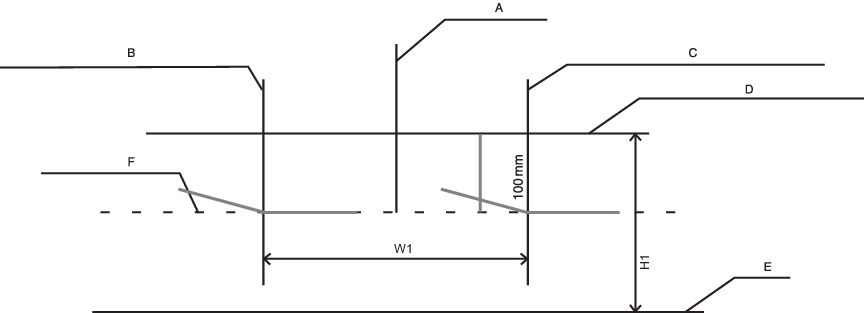

A: Auto telg
B: Vasaku esitule pirni keskosa
C: Parema esitule pirni keskosa
D: Esitule keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitulede reguleerimisel peab vertikaalse reguleerimise viima läbi peale horisontaalset reguleerimist.
-
Kui autol on esitulede regulaator, pange regulaatori lüliti 0 asendisse.
A: Auto telg
B: Vasaku esitule pirni keskosa
C: Parema esitule pirni keskosa
D: Esitule keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
-
Lülitage esiudutuled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud viirutatud alas.
A: Auto telg
B : Vasakpoolse udutule lambi keskpunkti läbiv püstjoon
C : Parema udutule pirni keskosa vertikaaljoon
D : Udutule pirni keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
G : Ülapiirang
