Funzionamento

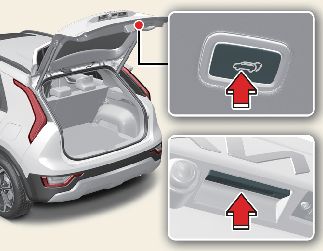

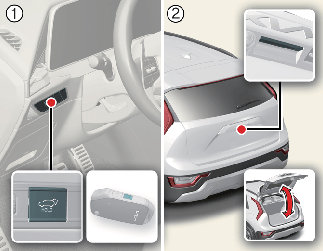

1. Premere il pulsante di apertura/chiusura portellone posteriore elettrico o con la chiave intelligente per 1 secondo all’interno del veicolo. Il portellone elettrico si apre con un segnale acustico di avvertimento.

   Premere e tenere premuto il pulsante di apertura/chiusura portellone posteriore elettrico o con la chiave intelligente per chiudere il portellone posteriore.

   • Mentre il portellone posteriore si apre, premere di nuovo il pulsante di apertura/ chiusura per arrestarlo.

   • Se si rilascia il pulsante di apertura/chiusura del portellone elettrico mentre il portellone si sta chiudendo o se la chiave intelligente non si trova nel raggio d'azione (circa 10 m (33 piedi)) dal veicolo, il funzionamento del portellone si interrompe con un segnale acustico per 5 secondi.

2. Il portellone si aprirà o chiuderà con un suono di avvertimento quando il pulsante di apertura/chiusura del portellone all'esterno del veicolo.

   Se il veicolo è bloccato, premere il pulsante di apertura/chiusura del portellone all'esterno del veicolo con la chiave intelligente in tuo possesso.

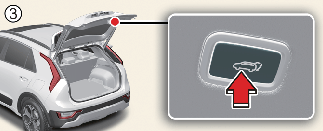

3. Premere il pulsante di apertura/chiusura portellone elettrico all’interno del portellone. Il portellone si apre o si chiude con un segnale acustico di avvertimento.

Condizione/i operativa/e

• Con il veicolo è in posizione ON quando la marcia è in P (Parcheggio)

• Quando il veicolo è in posizione OFF

Condizione/i di non operatività

• La velocità del veicolo è superiore a 3 km/h (1,8 mph).

Condizione/i operativa/e

• Se il portellone elettrico rileva degli ostacoli

Condizione/i di non operatività

• Se la resistenza rilevata è al di sotto di un certo livello

• Se il portellone è quasi completamente chiuso vicino alla posizione di chiusura

• Se viene applicato un forte impatto senza ostacoli

AVVERTENZA

• Mai lasciare incustoditi i bambini o gli animali nel veicolo. I bambini possono azionare il portellone elettrico. Ciò può causare lesioni a se stessi o ad altri o arrecare danni al veicolo.

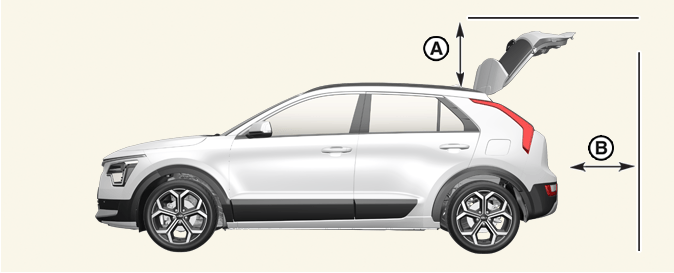

• Assicurarsi che non vi siano persone o oggetti lungo la corsa del portellone elettrico o del portellone intelligente prima dell'uso. Un eventuale contatto con il portellone potrebbe causare serie lesioni, danni al veicolo o danni agli oggetti situati nelle vicinanze (per esempio, pareti, soffitti, veicoli, ecc.).



  • A: 70 cm

  • B: 70 cm

• Non porre intenzionalmente oggetti o parti del corpo lungo la corsa del portellone elettrico per verificare che la funzione di inversione automatica funziona. Potrebbero verificarsi lesioni gravi o danni al veicolo o all'oggetto.

ATTENZIONE

• Per sicurezza, applicare il freno di stazionamento e attivare quando è in posizione N (Folle).

• Non chiudere o aprire manualmente il portellone. Si potrebbero arrecare danni al portellone elettrico. Qualora sia necessario chiudere o aprire manualmente il portellone quando la batteria è scarica o scollegata, non applicare una forza eccessiva.

• Non azionare il portellone elettrico più di 10 volte consecutive se il motore è spento. Usare il portellone elettrico con il motore acceso quando il portellone viene usato ripetutamente per evitare che la batteria si scarichi.

• Non lasciare il portellone elettrico aperto per un lungo periodo di tempo. Ciò potrebbe scaricare la batteria.

• Non applicare una forza eccessiva quando il portellone è in funzione. Così facendo si potrebbero verificare danni al veicolo.

• Non afferrare o aggrapparsi mai ai montanti di supporto del portellone. Potrebbero verificarsi danni ai montanti di supporto del portellone. La deformazione dei montanti di supporto del portellone può causare danni al veicolo e lesioni personali.



• Non modificare o riparare alcuna parte del portellone elettrico autonomamente. Questo deve essere effettuato da un Concessionario/partner autorizzato Kia.

• Non usare il portellone elettrico nelle seguenti condizioni: Il portellone elettrico potrebbe non funzionare correttamente.

  • Un lato del veicolo è sollevato per sostituire uno pneumatico o ispezionare il veicolo

  • Parcheggio su strada sconnessa come in pendenza, ecc.

• Chiudere completamente il portellone posteriore e bloccare tutte le porte e il portellone usando il pulsante centrale di blocco delle porte prima di usare un autolavaggio automatico.

• Non spruzzare acqua ad alta pressione direttamente sul pulsante esterno di apertura/chiusura del portellone. Il portellone potrebbe aprirsi inavvertitamente.

NOTA

• Se il portellone non è completamente chiuso e la velocità del veicolo è pari o superiore a 3 km/h (1,8 mph), un avviso suonerà 10 volte. Parcheggiare immediatamente il veicolo in un luogo sicuro, chiudere il portellone e controllare che l'avvertimento di portellone aperto sul quadro strumenti sia spento.

• In condizioni climatiche fredde e umide, il pulsante esterno di apertura/chiusura del portellone elettrico potrebbe non funzionare correttamente a causa del gelo. Se ciò accade, rimuovere il ghiaccio prima di usare il pulsante esterno di apertura/chiusura del portellone o usare il pulsante di apertura/chiusura del portellone sulla chiave intelligente o sul cruscotto.

• Azionando il portellone elettrico più di 5 volte consecutive potrebbe causare danni al motore di azionamento. Se ciò accade, il portellone elettrico non funzionerà per evitare il surriscaldamento del motore. Se uno qualsiasi dei pulsanti del portellone viene premuto per cercare di aprire il portellone, il segnale acustico suonerà 3 volte, ma il portellone rimarrà chiuso. Lascia raffreddare il sistema del portellone posteriore elettrico per circa 1 minuto prima di azionare nuovamente il sistema.

• Il portellone elettrico potrebbe smettere di funzionare se la funzione di retromarcia automatica si attiva più di due volte mentre si cerca di aprire o chiudere il portellone. Se questo accade, aprire o chiudere con attenzione il portellone manualmente, e poi dopo 30 secondi provare di nuovo ad azionare automaticamente il portellone.

Funzionamento

• Quadro strumenti (se in dotazione)

  Selezionare Impostazioni → Porta → Velocità di apertura del portellone elettrico → Veloce / Lento .

• Sistema di Infotainment (se in dotazione)

  Selezionare Impostazioni → Veicolo → Porta → Velocità di apertura del portellone elettrico → Veloce / Lento .

Funzionamento

• Quadro strumenti (se in dotazione)

  Selezionare Impostazioni → Porta → Altezza di apertura del portellone elettrico → Completamente aperto / Livello 3 / Livello 2 / Livello 1 / Impostazione dell’altezza dell’utente .

• Sistema di Infotainment (se in dotazione)

  Selezionare Impostazioni → Veicolo → Porta → Altezza di apertura del portellone elettrico → Completamente aperto / Livello 3 / Livello 2 / Livello 1 / Impostazione dell’altezza dell’utente .

Funzionamento

1. Posizionare manualmente il portellone all'altezza desiderata.

2. Premere il pulsante di apertura/chiusura portellone elettrico posizionato all’interno del portellone per più di circa 3 secondi.

   Se Impostazione dell’altezza dell’utente è selezionato per l'altezza di apertura del portellone, il portellone si aprirà automaticamente all'altezza da te impostata manualmente.

NOTA

• Il sistema di infotainment può cambiare dopo gli aggiornamenti. Per informazioni dettagliate sulle impostazioni del sistema, vedi il manuale web del sistema di infotainment.

• Per utilizzare ogni funzione, selezionare la velocità di apertura o l'altezza di apertura dal menu delle impostazioni. Deseleziona le impostazioni quando non si desidera utilizzare la funzione.

• Se l'altezza di apertura del portellone posteriore elettrico non è stata impostata manualmente, il portellone posteriore elettrico si aprirà completamente quando si seleziona "User Height Setting" (Impostazioni altezza utente) dal sistema di infotainment.

• Se una delle impostazioni dell’altezza ( Completamente aperto / Livello 3 / Livello 2 / Livello 1 / Impostazione dell’altezza dell’utente ) è selezionato dal menu delle impostazioni nel sistema di infotainment, e poi viene selezionato "Impostazione altezza utente", il portellone si aprirà all'altezza impostata manualmente.

• Le impostazioni della velocità di apertura del portellone e dell'altezza di apertura cambiano in base al profilo utente collegato. Se il Profilo utente viene cambiato, le impostazioni della velocità di apertura del portellone e dell'altezza di apertura cambieranno di conseguenza.

Funzionamento

1. Con il veicolo è in posizione OFF o ON, passare in P (Parcheggio)

2. Premere il pulsante di apertura/chiusura del portellone posteriore all'interno del portellone e il pulsante di apertura/chiusura del portellone posteriore all'esterno del veicolo simultaneamente fino a quando non suona un segnale acustico.



3. Chiudere il portellone lentamente.

4. Premere il pulsante di apertura/chiusura del portellone elettrico fuori dal veicolo. Il portellone elettrico non si aprirà con un segnale acustico.

NOTA

• In alcune circostanze potrebbe essere necessario eseguire il resettaggio del funzionamento del portellone elettrico. Alcuni casi in cui può essere necessario resettare il portellone elettrico includono:

  • quando la batteria 12 volt viene ricaricata

  • Quando la batteria a 12 volt viene reinstallata dopo la rimozione o la sostituzione

  • Quando il fusibile corrispondente viene reinstallato dopo la rimozione o la sostituzione

• Aspettare che il portellone sia completamente aperto per completare il resettaggio. Se il portellone viene fermato prima che sia completamente aperto, il resettaggio non può essere completato.

• Se una volta effettuata la suddetta procedura il portellone elettrico non funziona correttamente, consigliamo di far ispezionare il sistema da un concessionario/partner autorizzato Kia.

Funzionamento

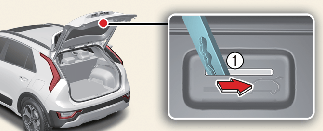

1. Inserire un oggetto lungo e piatto, come una chiave, nell'apertura in fondo al portellone.

2. Far scorrere la serratura nella direzione della freccia per sbloccare il portellone.

3. Spingere il portellone per aprirlo.

AVVERTENZA

• Per eventuali emergenze, è importante conoscere con esattezza sia l'ubicazione della serratura di sgancio di sicurezza del portellone in caso di emergenza nel veicolo, che il modo per aprire il portellone qualora si rimanga inavvertitamente bloccati nel vano bagagli.

• A nessuno, inclusi gli animali, deve essere mai permesso di occupare il vano bagagli del veicolo. Il vano bagagli è una posto estremamente pericoloso in caso d'incidente.

• Utilizzare la serratura di sblocco solo per le emergenze. Utilizzarla con la massima attenzione, soprattutto a veicolo in movimento.

Funzionamento

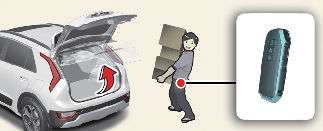

• Selezionare Porta →Portellone intelligente dal menu Impostaz. utente

Condizione/i operativa/e

• Dopo 15 secondi dal momento in cui tutte le porte sono state chiuse e bloccate.

• Permanenza nell'area di rilevamento per più di 3 secondi.

• Disconnettere il connettore di carica

Condizione/i di non operatività

• La chiave intelligente viene rilevata meno di 15 secondi dopo che le porte sono state chiuse e bloccate e viene rilevata continuamente.

• La chiave intelligente viene rilevata meno di 15 secondi dopo che le porte sono state chiuse e bloccate e a 1,5 m dalle maniglie delle porte anteriori (per i veicoli dotati di luce di benvenuto).

• Una porta non è bloccata o chiusa.

• La chiave intelligente è a bordo del veicolo.

• Il veicolo è in carica

Limitazione/i

• La chiave intelligente non viene rilevata entro un raggio di 50~100 cm (28~40 pollici) dietro il veicolo

Funzionamento

1. Le luci di emergenza lampeggeranno.

2. L’allarme suonerà quando viene rilevata la chiave intelligente.

Funzionamento

1. Il portellone si aprirà.

2. Le luci di emergenza lampeggeranno.

3. L’allarme suonerà 6 volte.

Funzionamento

1. Premere uno dei seguenti pulsanti della chiave intelligente durante la fase "Rileva e avvisa" per disattivare la funzione.

   • Pulsante chiusura portiere

   • Pulsante sblocco portiere

   • Pulsante di apertura/chiusura portellone posteriore

NOTA

• Se si preme il pulsante di sblocco della porta, lo Smart Tailgate con funzione di apertura automatica viene temporaneamente disattivato. Tuttavia, se non si apre nessuna porta per 30 secondi, lo Smart Tailgate con funzione di apertura automatica verrà attivato di nuovo.

• Premendo il pulsante di apertura portellone per più di 1 secondo, il portellone si apre.

• Se si preme il pulsante di blocco porta o il pulsante di apertura del portellone posteriore quando lo Smart Tailgate con funzione di apertura automatica non è in fase di rilevamento e di allarme, lo Smart Tailgate con funzione di apertura automatica non verrà disattivato.

• Nel caso in cui si sia disattivato lo Smart Tailgate con funzione di apertura automatica premendo il pulsante della chiave intelligente e si sia aperta una porta, lo Smart Tailgate con funzione di apertura automatica può essere riattivato chiudendo e bloccando tutte le porte.

Condizione/i di non operatività

• La chiave intelligente è vicina a un trasmettitore radio come una stazione radio o un aeroporto, che può interferire con il normale funzionamento della chiave intelligente.

• La chiave intelligente è vicina a un sistema radio mobile bidirezionale o a un telefono cellulare.

• La chiave intelligente di un altro veicolo è in uso nelle vicinanze del proprio veicolo.

• Il range di rilevamento potrebbe ridursi o ampliarsi quando:

  • Un lato del veicolo è sollevato per sostituire uno pneumatico o ispezionare il veicolo.

  • Il veicolo è parcheggiato in obliquo su un pendio, una strada non asfaltata, ecc.

AVVERTENZA

• Assicurarsi che il portellone sia chiuso prima di mettersi alla guida.

• Assicurarsi che non vi siano persone od oggetti attorno al portellone, prima di aprire o chiudere il portellone.

• Assicurarsi che gli oggetti situati nel portellone non escano quando si apre il portellone su una strada in pendenza. Ciò potrebbe causare serie lesioni.

• Assicuratevi di disattivare lo Smart Tailgate con apertura automatica quando si lava il veicolo. Altrimenti il portellone potrebbe aprirsi inavvertitamente.

• La chiave deve essere tenuta fuori dalla portata dei bambini. I bambini possono inavvertitamente aprire lo Smart Tailgate con apertura automatica mentre giocano nella zona posteriore del veicolo.

ATTENZIONE

Non avvicinarsi all'area di rilevamento se non si desidera che il portellone si apra. Se si è entrati inavvertitamente nell'area di rilevamento per cui le luci di emergenza e il carillon si attivano, uscire dall'area di rilevamento insieme alla chiave intelligente. Il portellone rimarrà chiuso.

NOTA

• Se l’altezza di apertura del portellone è impostata manualmente e poi Impostazione dell’altezza dell’utente è selezionata dal menu impostazioni, il portellone elettrico si aprirà automaticamente all’altezza impostata manualmente dal conducente.

• Se l’altezza di apertura del portellone non è stata impostata manualmente, il portellone si aprirà completamente quando Impostazione dell’altezza dell’utente è selezionato dal menu Impostazioni.

• Se una delle altezze (Completamente aperto /Livello 3 /Livello 2 /Livello 1 ) è selezionata dal menu Impostazioni, e quindi Impostazione dell’altezza dell’utente è selezionato, l’altezza di apertura del portellone sarà impostata all’altezza precedentemente salvata.

Funzionamento

1. Inserire la chiave meccanica nella toppa.

2. Spostare la chiave meccanica a destra (1).

3. Spingere il portellone verso l’alto.

AVVERTENZA

• Per eventuali emergenze, è importante conoscere con esattezza sia l'ubicazione della leva di sgancio di sicurezza del portellone in caso di emergenza nel veicolo, che il modo per aprire il portellone qualora si rimanga inavvertitamente bloccati nel vano bagagli.

• Nessuno dovrebbe essere autorizzato ad occupare l'area di carico del veicolo in qualunque momento. L'area di carico è un luogo molto pericoloso in caso di incidente.

• Utilizzare la leva di sblocco solo per le emergenze. Usare con estrema cautela, specie a veicolo in marcia.

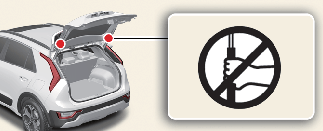

• Non afferrare la parte che supporta il portellone (sollevatore gas) in quanto potrebbero verificarsi gravi danni personali.
