Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

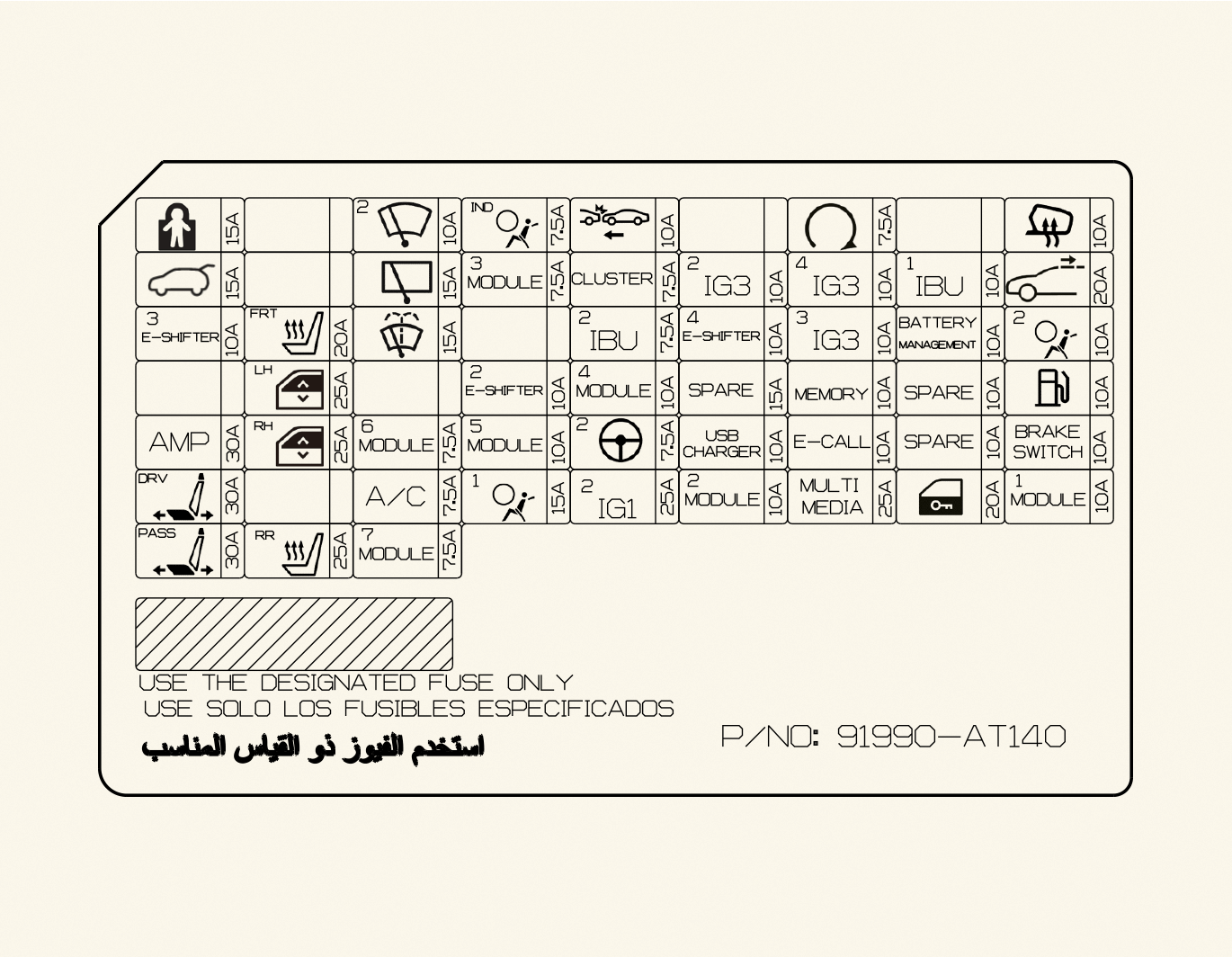

Pannello fusibili lato guida
Cassetta di giunzione ICU
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
AMP |
 |
30 A |
Amplificatore (AMP) |
|
P/SEAT DRV |
 |
30 A |
Interruttore supporto lombare conducente, Interruttore sedile elettrico di guida, Centralina IMS (sistema di memoria integrata) |
|
P/WINDOW LH |
 |
25 A |
INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO POSTERIORE SX, INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO CONDUCENTE (LHD), INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO PASSEGGERO (RHD) |
|
P/SEAT PASS |
 |
30 A |
Interruttore sedile elettrico passeggero |
|
S/HEATER (FRONT) |
 |
20 A |
Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore |
|
S/HEATER (REAR) |
 |
25 A |
Centralina riscaldatore sedile posteriore |
|
P/WINDOW RH |
 |
25 A |
INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO POSTERIORE DX, INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO CONDUCENTE (RHD), INTERRUTTORE/MODULO ALZACRISTALLI ELETTRICO PASSEGGERO (LHD) |
|
T/GATE |
 |
15 A |
Relè portellone posteriore |
|
DR LOCK |
 |
20 A |
Relè blocco/sblocco porte centralizzato, relè blocco di sicurezza |
|
MULTI MEDIA |
 |
25 A |
Unità principale Audio/Navigazione |
|
E-CALL |
 |
10 A |
Unità E-Call |
|
MEMORY |
 |
10 A |
Quadro strumenti, Display a sovraimpressione, Luce mood, Centralina condizionatore d’aria |
|
START |
 |
7,5 A |
Relè allarme antifurto, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, Leva cambio elettronico |
|
MODULE6 |
 |
7,5 A |
IBU (UNITÀ CENTRALINA CARROZZERIA INTEGRATA) |
|
MODULE3 |
 |
7,5 A |
Consolle al padiglione, interruttore malfunzionamento, interruttore luci di stop |
|
A/BAG1 |
 |
15 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
WASHER |
 |
15 A |
Leva di controllo lavacristallo |
|
MODULE1 |
 |
10 A |
INTERBLOCCO DELLA CHIAVE, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, SPIA DI RICARICA (VEICOLO IBRIDO PLUG-IN), INTERRUTTORE DI EMERGENZA, SENSORE PIOGGIA, COMANDO REMOTO AL VOLANTE |
|
IBU1 |
 |
10 A |
IBU (unità centralina carrozzeria integrata), INTERRUTTORE MODO SPORTIVO |
|
MODULE2 |
 |
10 A |
IBU, ADAS CENTRALINA PARCHEGGIO, E-CALL, UNITà PRINCIPALE AUDIO/ NAVIGAZIONE, Blocco di giunzione vano motore (Relè PRESA DI ALIMENTAZIONE) |
|
A/BAG IND |
 |
7,5 A |
QUADRO STRUMENTI (CENTRALINA SRS) |
|
IBU2 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKING ECU, VESS UNIT, TELECAMERA VISTA ENTERIORE, INTERRUTTORE CRASH PAD, CONSOLLE CENTRALE, RADAR ANGOLARE POSTERIORE |
|
A/CON |
 |
7,5 A |
Centralina condizionatore d’aria, Blocco di giunzione vano motore (ventilatore, relè PTC), Compressore A/C |
|
A/BAG2 |
 |
10 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
CLUSTER |
 |
7,5 A |
Quadro strumenti, Display a sovrimpressione |
|
MODULE5 |
 |
10 A |
DISPOSOTIVO DI REGOLAZIONE FARI, UNITà PRINCIPALE AUDIO/NAVIGAZIONE, SISTEMA DI RICARICA WIRELESS PER TELEFONI INTELLIGENTI, UNITÀ E-CALL, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, LAMPADA DELLA CONSOLE IN ALTO, SPECCHIO CROMATICO ELETTRICO, AMPLIFICATORE, MODULO DI CONTROLLO DELLO SCALDINO DEI SEDILI |
|
MODULE7 |
 |
7,5 A |
ECU DI PARCHEGGIO ADAS, INVERTITORE AC, MOTORE DELLA VENTOLA DI RAFFREDDAMENTO, MODULO DI CONTROLLO DELLO SCALDA SEDILI |
|
BRAKE SWITCH |
 |
10 A |
IBU (unità centralina carrozzeria integrata), interruttore luci stop |
|
MDPS2 |
 |
7,5 A |
Servosterzo motorizzato (MDPS) |
|
SUNROOF |
 |
20 A |
UNITÀ TETTO APRIBILE |
|
HEATED MIRROR |
 |
10 A |
Specchietto retrovisore esterno termico |
|
IG3 2 |
 |
10 A |
SISTEMA GESTIONE BATTERIA |
|
IG3 3 |
 |
10 A |
Unità caricatore di bordo, HPCU, Blocco di giunzione vano motore (BATTERIA relè ventilatore), compressore A/C |
|
IG3 4 |
 |
10 A |
UNITÀ PRINCIPALE AUDIO/DI NAVIGAZIONE, IND DI RICARICA, QUADRO STRUMENTI, MODULO DI CONTROLLO DEL CONDIZIONATORE D'ARIA, UNITÀ DI RISCALDAMENTO HV PTC |
|
CHILD LOCK |
 |
15 A |
Sistema elettronico di sicurezza per bambini |
|
FRT WIPER2 |
 |
10 A |
Motorino tergiparabrezza |
|
FCA |
 |
10 A |
Radar anteriore |
|
RR WIPER |
 |
15 A |
Relè tergilunotto, Motorino tergilunotto |
|
E-SHIFTER4 |
 |
10 A |
SCU, Leva cambio elettronico |
|
BMS |
 |
10 A |
Sistema gestione batteria |
|
USB CHARGER |
 |
10 A |
Caricatore USB (Vassoio anteriore/DRV/ PASS SEDILE) |
|
IG1 2 |
 |
25 A |
Blocco di giunzione vano motore (Fusibile blocco PCB - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Apertura dello sportello bocchettone di rifornimento carburante |
|
E-SHIFTER2 |
 |
10 A |
SCU, Leva cambio elettronico |
Scatola fusibili vano motore
Blocco di giunzione vano motore
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|
|---|---|---|---|---|
|
Fusibile multifunzione |
C/FAN2 |
 |
80 A |
Motorino ventilatore raffreddamento |
|
Fusibile multifunzione |
PTC HEATER1 |
 |
50 A |
Relè riscaldatore PTC N. 1 |
|
B+2 |
 |
60 A |
Cassetta di giunzione ICU (IPS) |
|
|
Fusibile multifunzione |
MDPS 1 |
 |
80 A |
Servosterzo motorizzato (MDPS) |
|
REAR HEATED |
 |
40 A |
Blocco di giunzione vano motore (Relè riscaldato posteriormente) |
|
|
Fusibile multifunzione |
POWER TAILGATE |
 |
40 A |
Unità portellone elettrico |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
Fusibile multifunzione |
B+3 |
 |
50 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE APERTO, AMP, P/SEDILE DRV, P/SEDILE PASS, S/RISCALDATORE FRT, S/RISCALDATORE RR), EWP2 |
|
Fusibile multifunzione |
TRAILER |
 |
50 A |
Modulo rimorchio |
|
FUEL PUMP |
 |
20 A |
Blocco di giunzione vano motore (Relè pompa del carburante) |
|
|
Fusibile multifunzione |
BLOWER |
 |
40 A |
Blocco di giunzione vano motore (Relè ventola) |
|
Fusibile multifunzione |
B+4 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - MULTIMEDIA, E-CALL, A/BAG2, INTERRUTTORE DEL FRENO, MODULO1, COPERCHIO DEL CARBURANTE, IBU1, TETTO APRIBILE, GESTIONE DELLA BATTERIA, BLOCCO PORTA |
|
B+1 |
 |
60 A |
Cassetta di giunzione ICU (IPS) |
|
|
AMS |
 |
10 A |
Sensore batteria(PHEV) |
|
|
FUSIBILE |
IEB2 |
 |
40 A |
Unità freno elettrico integrato |
|
IEB3 |
 |
60 A |
Unità freno elettrico integrato |
|
|
Fusibile multifunzione |
IEB1 |
 |
60 A |
Unità freno elettrico integrato |
|
IG3 1 |
 |
20 A |
RELÈ IGNITION3 |
|
|
FUSIBILE |
BATTERY C/FAN |
 |
15 A |
Ventilatore raffreddamento batteria |
|
HPCU |
 |
10 A |
Unità di controllo alimentazione ibrida |
|
|
EWP2 |
 |
10 A |
BATTERIA POMPA ACQUA ELETTRONICA |
|
|
FUSIBILE |
POWER OUTLET2 |
 |
20 A |
Presa di alimentazione anteriore |
|
EWP1 |
 |
10 A |
Pompa acqua elettronica motore |
|
|
Fusibile multifunzione |
PTC HEATER2 |
 |
50 A |
Relè riscaldatore PTC N. 2 |
|
DCT1 |
 |
40 A |
Cambio a doppia frizione |
|
|
DCT2 |
 |
40 A |
Cambio a doppia frizione |
|
|
C/FAN1 |
 |
60 A |
MOTORINO VENTILATORE RAFFREDDAMENTO |
|
|
B+5 |
 |
60 A |
Blocco di giunzione vano motore PCB |
|
|
IG2 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE - LAVACRISTALLO, A/C, MODULO6, MODULO7, TERGICRISTALLO RR) |
|
|
IG1 1 |
 |
40 A |
BLOCCO DI GIUNZIONE ICU (FUSIBILE -MODULO2, CARICATORE USB, A/BAG1, IBU2, MDPS2, QUADRO STRUMENTI, MODULO3, A/BAG IND, MODULO4, MODULO5, E-SHIFTER2, FCA, ING1 2) |
|
|
FUSIBILE |
CLUTCH ACTRUATOR |
 |
30 A |
ATTUATORE DELLA FRIZIONE DEL MOTORE (HPCU) |
|
INVERTER |
 |
40 A |
Inverter AC |
|
|
POWER OUTLET1 |
 |
40 A |
Presa di alimentazione anteriore |
|
|
EWP4 |
 |
10 A |
Pompa acqua elettronica motore |
|
Blocco PCB
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Sonda lambda (a monte/a valle) |
|
ECU2 |
 |
15 A |
ECM (CENTRALINA MOTORE) |
|
SENSOR3 |
 |
10 A |
RELÈ POMPA DEL CARBURANTE |
|
SENSOR2 |
 |
10 A |
VALVOLA DI CONTROLLO DELL'OLIO, VALVOLA A SOLENOIDE DI CONTROLLO DELLO SPURGO, CONTROLLO VARIABILE DELLA VALVOLA DELLA POMPA DELL'OLIO, RELÈ DEL MOTORE DELLA VENTOLA DI RAFFREDDAMENTO, VALVOLA DI ISOLAMENTO DEL SERBATOIO DEL CARBURANTE (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Motorino tergiparabrezza |
|
ECU 3 |
 |
10 A |
ECM (CENTRALINA MOTORE) |
|
IEB 4 |
 |
10 A |
Unità freno elettrico integrato |
|
EWP 3 |
 |
10 A |
Pompa acqua elettronica motore |
|
OBC |
 |
10 A |
Caricabatterie a bordo (PHEV) |
|
ECU1 |
 |
20 A |
ECM (CENTRALINA MOTORE) |
|
B/ALARM HORN |
 |
15 A |
RELÈ SIRENA ALLARME ANTIFURTO |
|
IGN COIL |
 |
20 A |
Bobina di accensione n. 1/n. 2/n. 3/n. 4 |
|
CHARGER |
 |
10 A |
Relè blocco/sblocco caricabatterie (PHEV) |
|
DCT3 |
 |
15 A |
Cambio a doppia frizione |
Relè
Per il tipo di relè fare riferimento alla seguente tabella.
|
Nome relè |
Simbolo |
TIPO |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
Scatola fusibili vano motore (per ibrido plug-in)
