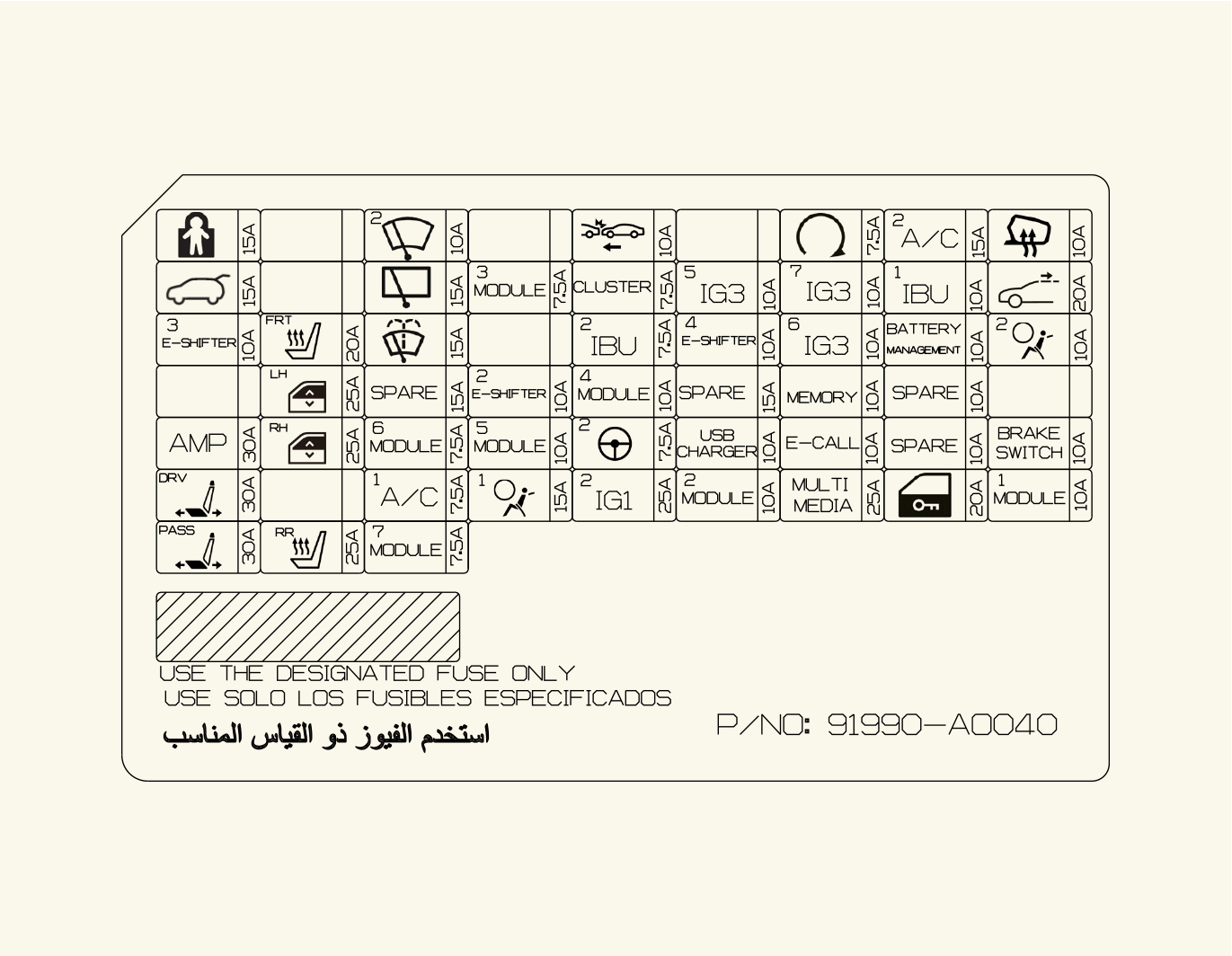

CHILD LOCK

Lapseluku relee, lapseluku avamise relee

MODULE 7

Esiistme juhtseade, tagaistme soojendi, konditsioneeri muundur

E-SHIFTER 2

Elektroonilise automaatkäigukasti käiguvahetusnupp

MEMORY

HUD, meeleolulamp, konditsioneer, näidikuplokk

IG3 5

V2L

IG3 6

BMS

IG3 7

Konditsioneer, audio/AVN-peaseade, näidikuplokk, CDM, PM-andur

FRONT WIPER 2

Eesmise klaasipuhasti mootor

REAR WIPER

Tagumise klaasipuhasti relee, tagumise klaasipuhasti mootor

MDPS 2

MDPS (mootori juhitud roolivõimendi)

* MDPS (mootori juhitud roolivõimendi) on sama mis EPS (elektriline roolivõimendi).

IG1 2

Mootoriuumi sõlmplokk (PCB PLOKK-KAITSE – IEB4, ECU3, DCT3, EWP3)

FCA

Esiradar

START

VCU, IBU (integreeritud sõidukikere juhtimise seade)

HEATED MIRROR

Juhi/kaasreisija välimine peegel

TAILGATE OPEN

Tagaluugi sulgur

MODULE3

Multifunktsionaalne lüliti, IBU (integreeritud sõidukikere juhtimise seade), piduritulede lüliti, juhiukse moodul

CLUSTER

Esiklaasile projitseeritav info, näidikuplokk

IAU

Juhi/kaassõitja ukse välimine käepide

S/HEATER FRT

Esiistme õhkventilatsiooni juhtmoodul, esiistme soojenduse juhtmoodul

WASHER

Mitmeotstarbeline lüliti

IBU2

IBU (integreeritud kere juhtimise seade)

BATTERY MANAGEMENT

BMU

AIR BAG2

SRS (täiendava turvasüsteemi) juhtmoodul

SUNROOF1

Katuseluugi mootor

P/WINDOW LH

Juhi elektriakna turvamoodul (vasakpoolse rooliga sõiduk), kaassõitja elektriakna turvamoodul (parempoolse rooliga sõiduk), tagumise elektriakna vasakpoolne lüliti

E-SHIFTER 3

Elektroonilise automaatkäigukasti käiguvahetusnupp

MODULE4

Eesmine/tagumine vasak-/parempoolne nurgaradar, eesmine/tagumine inverter, ADAS-üksus (sõitmine), virtuaalne mootori helisüsteem (VESS), kohanduva kiirushoidiku radar, esikaamera (ADAS), ADAS-üksus, konsooli ülemise katte lüliti

USB CHARGER

Juhi/kaassõitja istme USB-laadija, esikonsooli USB-laadija #1/#2

A/C2

Kliimaseadme juhtmoodul, kõrgsurveventiil, külmutusaine ventiil #1/#2 P/R, sõlmplokk (puhuri relee), BSA jahuti #1, kliimaseadme jahutusvedeliku ventiil

AMP

AMP (võimendi)

P/WINDOW RH

Kaassõitja elektriakna turvamoodul (vasakpoolse rooliga sõiduk), juhi elektriakna turvamoodul (parempoolse rooliga sõiduk), tagumise elektriakna parempoolne lüliti

MODULE 6

IBU (integreeritud kere juhtimise seade)

MODULE 5

Andmelingi pistik, elektrokroompeegel, E-CALL-seade, ADP, heli-, video- ja navigatsioonisüsteemi põhiseade, kaitsepolstri lüliti, vasak-/parempoolne esituli, AMP (võimendi), nutitelefoni juhtmeta laadija, juhi/kaassõitja elektrilise istme moodul, esiistme ventilatsiooni juhtmoodul, esiistme soojendi juhtseade, tagaistme soojendi juhtmoodul, konsooli põrandalüliti, esitule automaatne reguleerimismoodul, nutika esitulede süsteemi (IFS) moodul

E-CALL

E-CALLi üksus

IBU 1

IBU (integreeritud kere juhtimise seade)

BRAKE SWITCH

Piduritule lüliti, IBU (integreeritud kere juhtimise seade)

P/SEAT DRV

Juhi elektriline istmelüliti, juhiistme elektrimoodul (IMS – integreeritud mälusüsteem)

A/C1

Kliimaseadme juhtmoodul

AIR BAG 1

SRS (täiendava turvasüsteemi) juhtmoodul

MODULE 2

AMP (võimendi), ADP, voolupesa sõlmplokk (voolupesa relee), IBU (integreeritud sõidukikere juhtimise seade), E-CALL-seade, ADAS-seade, heli-, video- ja navigatsioonisüsteemi klahvistik, heli-, video- ja navigatsioonisüsteemi põhiseade

MULTIMEDIA

Heli-, video- ja navigatsioonisüsteemi põhiseade

DOOR LOCK

Uste lukustamise relee, uste avamise relee, deadlock-relee

MODULE 1

Ohutulede lüliti, multifunktsionaalne lüliti, andmelingi pistik, vihmaandur, sissetungi ultraheli kaitsesüsteemi (UIP) sireen, sissetungi ultraheli kaitsesüsteemi (UIP) andur, PTG üksus, juhiukse moodul, juhi/kaassõitja välimine peegel

P/SEAT PASS

Sõitjatele mõeldud toiteistmelüliti, sõitjate elektritoolimoodul

S/HEATER RR

Tagumise istmesoojenduse juhtmoodul

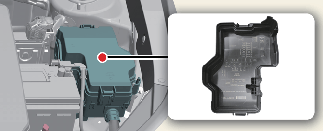

MULTI FUSE-1

LDC

Kaitse (IEM, EOP, muundur, pistikupesa)

MDPS1

MDPS seade

* MDPS (mootori juhitud roolivõimendi) on sama mis EPS (elektriline roolivõimendi).

MULTI FUSE-3

B+5

PCB-plokk (IG3-põhirelee, kaitse: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(KAITSMEMOODUL2, USB-LAADIJA, TURVAPADI1, IBU2, MDPS2, NÄIDIKUPLOKK, MOODUL3, TURVAPADJA MÄRGUTULI, MOODUL4, MOODUL5, E-SHIFTER2, FCA, ING1 2 )

B+1

ICU ühendusplokk (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB-seade (elektrooniline pidurite juhtmoodul)

IEB 3

IEB-seade (elektrooniline pidurite juhtmoodul)

IG1

Haagise ühendusseade

BLOWER

Mootoriruumi sõlmplokk (puhuri relee)

MULTI FUSE-2

C/FAN

Jahutusventilaatori mootor

RR HTD

P/R sõlmplokk (tagumine soojendusega relee)

B+2

ICU ühendusplokk (IPS)

B+3

ICU ÜHENDUSPLOKK (KAITSE – LAPSELUKK, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Elektriline tagaluuk

IG2

ICU ÜHENDUSPLOKK (KAITSE – SEIB, KONDITSIONEER, MOODUL6, MOODUL7, TAG. KLAASIPUHASTI)

E-SHIFTER 1

SCU

FUSE

B+4

ICU ühendusplokk (pika tööeaga koormusriivi relee, kaitse: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

IEB-seade (elektrooniline pidurite juhtmoodul)

CHARGER 1

CDM

EWP1

Elektrooniline veepump nr 1

EWP2

Elektrooniline veepump nr 2

P/OUTLET1

Pistiku relee

INVERTER

Tagumine elektrooniline õlipump

EOP

Tagumine elektrooniline õlipump

E-SHIFTER2

E-Shifter relee, SCU (süsteemi juhtseade), elektroonilise automaatkäigukasti käiguvahetusnupp

P/OUTLET2

Eesmine pistikupesa

WIPER1

PCB (trükkplaadi) plokk (klaasipuhasti põhirelee)

EPCU

Eesmine muundur

B/ALARM

PCB (trükkplaadi) plokk (vargusvastase alarmsüsteemi signaali relee)

HORN

PCB (trükkplaadi) plokk (signaali relee)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Muundur, VCU

IG3 3

Veepump

EPCU

Muundur

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, jahutusventilaator

IEB 4

IEB-seade (elektrooniline pidurite juhtmoodul)

CHARGER 2

Laadija lukustamise/avamise relee

IG3 2

3-SUUNALINE V/V, EOP, ICU (IG3 KAITSE)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
