Ettevaatusabinõud vahelduvvoolu- ja tilklaadijaga laadimisel (kaasaskantav laadimiskaabel) (vahelduvvoolu laadimine)

1. Kontrollige pärast laadimisluugi avamist hoiatussildi allosas olevat laadimissümbolit.

2. Kontrollige vahelduvvoolu- ja tilklaadija kaabli laadimisliidese sümbolit.

3. Laadimissümboli tähe kontrollimise järel jätkake laadimise sammuga.

   * Vt lõiku Rohkem üksikasju.

4. Sobimatu sümboliga laadimisliidese kasutamisel tekib rikke-, tule-, vigastusoht jne.

Alalisvoolu laadimise ettevaatusabinõud (alalisvoolu laadimine)

1. Kontrollige pärast laadimisluugi avamist hoiatussildi allosas olevat laadimissümbolit.

2. Kontrollige laadimisliidese sümbolit kiirlaadimisjaamas

3. Laadimissümboli tähe kontrollimise järel jätkake laadimise sammuga.

   * Vt lõiku Rohkem üksikasju.

4. Sobimatu sümboliga laadimisliidese kasutamisel tekib rikke-, tule-, vigastusoht jne.

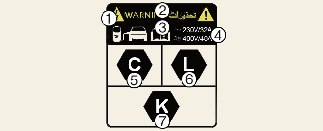

Elektrilaadimise silt (Euroopas)

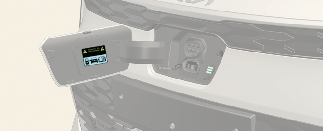

Elektrilaadimise silt on kinnitatud laadimisluugile.

1. Hoiatus kõrgepinge eest

2. Laadimisluugi sümbol

3. Lisateavet vt lõigust Rohkem üksikasju.

4. Laadimispinge ja -vool

   Näidikuplokis olev märgutuli (): Ühefaasiline vahelduvvool

   Näidikuplokis olev märgutuli (): Kolmefaasiline vahelduvvool

5–7: laadimise tüübi sümbolid. Lisateavet vt lõigust Rohkem üksikasju.

Elektrilaadimise sildi sümbolite tabel (Euroopas)

Vahelduvvoolu- ja tilklaadijaga laadimine

Toite tüüp	Konfiguratsioon	Tarviku tüüp	Pingevahemik	Identifikaator
Vahelduvvool	7P	Sõiduki liides ja sõiduki sisend	≤480 V RMS

Alalisvoolu laadimine

Toite tüüp	Konfiguratsioon	Tarviku tüüp	Pingevahemik	Identifikaator
Alalisvool	7P COMBO	Sõiduki liides ja sõiduki sisend	50V kuni 500V
			200V kuni 920V
