Descriere tablou de siguranțe/relee
În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.
Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

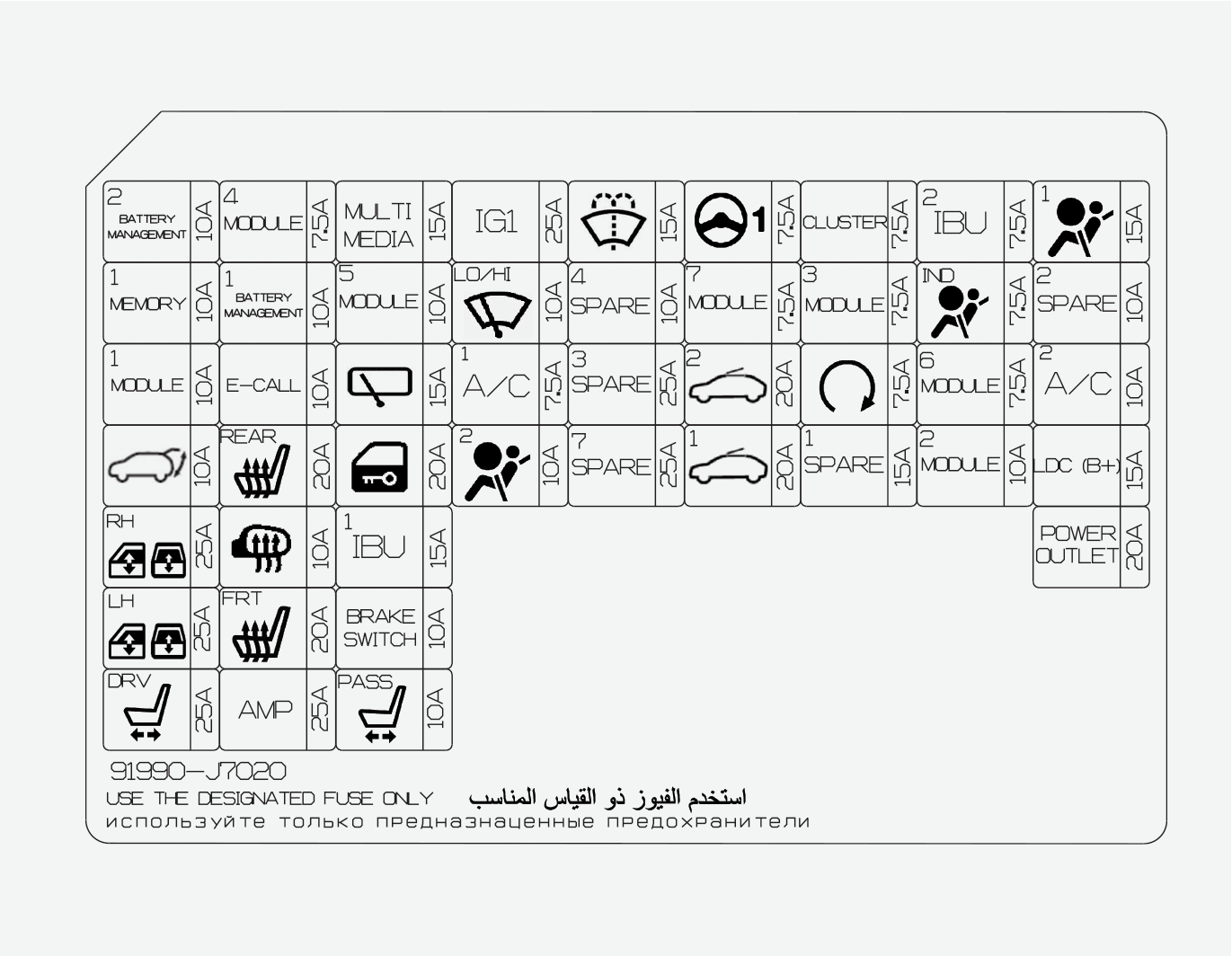

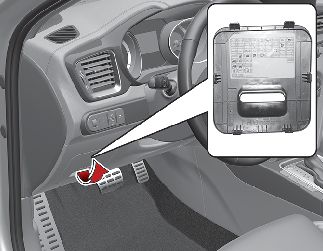

Tablou de siguranțe pe partea șoferului
|
Nume siguranţă |
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|---|
|
GESTIONAREA BATERIEI 2 |
 |
10 A |
BMS (Sistem de gestionare a bateriilor) |
|
MEMORIE 1 |
 |
10 A |
Modul IMS şofer (Sistem memorie integrată), Modul control aer condiţionat, Modul portieră portbagaj electrică |
|
MODUL 1 |
 |
10 A |
Clapetă aer activă, Conector Data Link, Panou de instrumente, Comutator lumini avarie, ICM (Modul circuit integrat), Cutie releu (Releu pliere/depliere oglindă laterală), Senzor lumi auto & Photo, Comutator consolă, Mâner exterior şofer/pasager Smart Key |
|
HAYON |
 |
10 A |
Releu portieră portbagaj |
|
GEAM ELECTRIC DREPTA |
 |
25 A |
Releu mâner dreapta geam electric, Modul siguranţă geamuri electrice şofer/pasager, Modul siguranţă spate mâner dreapta gemuri electrice |
|
GEAM ELECTRIC STÂNGA |
 |
25 A |
Releu mâner stânga geam electric, Modul siguranţă geamuri electrice şofer/pasager, Modul siguranţă spate mâner stânga gemuri electrice |
|
ALIMENTARE SCAUN ȘOFER |
 |
25 A |
Modul IMS şofer (sistem memorie integrată), Comutator manual scaun şofer |
|
MODUL 4 |
 |
7,5 A |
Unitate de asistență evitare coliziune frontală, Unitate asistare menținere bandă, radar colț posterior LH/RH, Modul control Parking Assist, Comutator panou de bord, IBU (Unitate de control corp integrat), Comutator Frână electrică parcare, Modul control dozare, Clapetă aer activă |
|
E-CALL |
 |
10 A |
Modul MTS (Mozen Telematics System) E-Call |
|
ÎNCĂLZITOR SCAUNE SPATE |
 |
20 A |
Modul control încălzire scaun spate |
|
OGLINDĂ ÎNCĂLZITĂ |
 |
10 A |
Oglindă laterală electrică şofer/pasager, Modul control aer condiţionat, ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
ÎNCĂZITOR SCAUNE FAȚĂ |
 |
20 A |
Modul control încălzire scaun faţă, Modul control ventilaţie scaun faţă |
|
AMP |
 |
25 A |
Convertor Low DC (Curent direct)-DC (Curent continuu) (AMP (Amplificator)), AMP (Amplicator) |
|
MULTIMEDIA |
 |
15 A |
Convertor Low DC (Curent direct)-DC (Curent continuu) (Audio/AMP (Amplificator)), Unitate principală Audio, Audio/Video şi Navigaţie |
|
MODUL 5 |
|
10 A |
Modul control încălzire scaun spate, Modul MTS (Mozen Telematics System) E-Call, Oglindă electro-cromică, Audio, Unitate principală Audio/Video și Navigație, Iluminare levier schimbare transmisie automată, Modul control aer condiționat, Convertor Low DC (Curent continuu)-DC (Curent continuu) (Audio/AMP (Amplificator)), Modul control încălzire scaun față, Modul control ventilație scaun față, Modul IMS șofer (Sistem memorie integrată), Far stânga/dreapta |
|
ȘTERGĂTOR SPATE |
 |
15 A |
Motor ștergător spate, ICM (Modul memorie integrată), Cutie releu (Releu ștergător spate) |
|
ÎNCUIETOARE UȘĂ |
 |
20 A |
Releu blocare/deblocare portieră |
|
IBU 1 |
 |
15 A |
IBU (Unitate control integrat caroserie) |
|
COMUTATOR FRÂNĂ |
 |
10 A |
IBU (Unitate control integrat caroserie), Comutator lumină stop |
|
ALIMENTARE SCAUN PASAGER |
 |
10 A |
Modul control încălzire scaun faţă, Modul control ventilaţie scaun faţă |
|
IG 1 |
 |
25 A |
Bloc joncţiune compartiment motor (Siguranță - ECU5, SENSOR4, ABS3, TCU2) |
|
ȘTERGĂTOR |
 |
10 A |
Bloc joncțiune compartiment motor (Releu ștegător față (Low)), Motor ștergător față, IBU (Unitate control integrat caroserie), ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
AER CONDIȚIONAT 1 |
 |
7,5 A |
Bloc joncțiune compartiment motor (Releu VENTILATOR RĂCIRE 3, Releu ÎNCĂLZIRE PTC 2, Releu VENTILATOR, Releu ÎNCĂLZIRE PTC 1 R, Releu ÎNCĂLZIRE PTC 3), Modul control aer condiționat |
|
AIRBAG 2 |
 |
10 A |
Modul control SRS (Sistem suplimentar de siguranță) |
|
INSTALAȚIE DE SPĂLARE |
 |
15 A |
Comutator multifuncție |
|
MDPS |
 |
7,5 A |
Unitate MDPS (Motor Driven Power Steering) |
|
MODUL 7 |
 |
7,5 A |
Modul control încălzire scaun spate, Modul control încălzire scaun față, Modul control ventilație scaun față, Încălzire duză, Bloc joncţiune compartiment motor (Releu FAR FAZĂ LUNGĂ, Releu DCU (Unitate control dozaj)), Motor ventilator răcire |
|
TRAPĂ 2 |
 |
20 A |
Motor trapă panoramică |
|
TRAPĂ 1 |
 |
20 A |
Motor trapă panoramică |
|
PANOU |
PANOU |
7,5 A |
Panou de instrumente |
|
MODUL 3 |
 |
7,5 A |
Comutator Mod Sport, Comutator lumină Stop |
|
START |
 |
7,5 A |
ICM (Modul circuit integrat), cutie relee (releu alarmă antifurt), Comutator interval transmisie, bloc joncțiune compartiment motor (releu PDM 3 (IG1)), IBU (unitate control integrat caroserie), ECM (modul control motor), PCM (modul control tren de rulare) |
|
IBU 2 |
 |
7,5 A |
IBU (Unitate control integrat caroserie) |
|
INDICATOR AIR BAG |
 |
7,5 A |
Panou de instrumente, Comutator lumini avarie |
|
MODUL 6 |
 |
7,5 A |
IBU (Unitate control integrat caroserie) |
|
MODUL 2 |
 |
10 A |
Unitate principală Audio, Audio/Video şi navigaţie, Convertor Low DC (Curent continuu)-DC (Curent continuu) (Audio/AMP (Amplificator)), IBU (Unitate control integrat caroserie), Modul MTS (Mozen Telematics System) E-Call, Încărcător wireless, Bloc joncţiune compartiment motor (Releu PRIZĂ), AMP (Amplificator), Comutator oglindă laterală electrică |
|
AIRBAG 1 |
 |
15 A |
Modul control SRS (Sistem suplimentar de siguranță) |
|
AER CONDIȚIONAT 2 |
 |
10 A |
Bloc joncţiune compartiment motor (Releu VENTILATOR), Modul control aer condiţionat, Rezistor ventilator, Motor ventilator, ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
LDC (B+) |
 |
15 A |
Unitate principală Audio, Audio/Video şi navigaţie, Panou de instrumente, Modul control aer condiţionat, Convertor Low DC (Curent continuu)-DC (Curent continuu) (Audio/AMP (Amplificator)) |
|
PRIZĂ DE CURENT |
 |
20 A |
Priză față, Priză pe partea stângă |

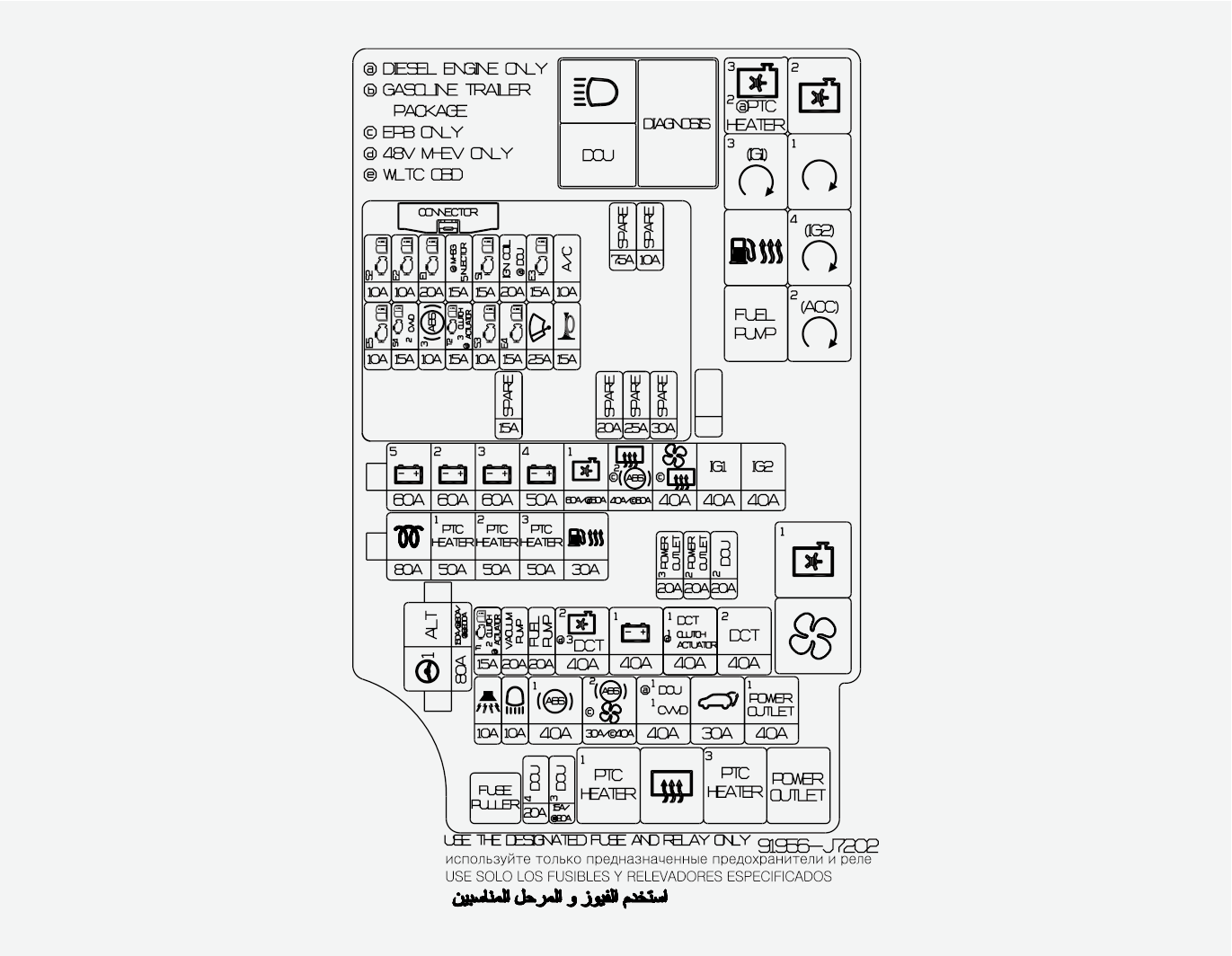

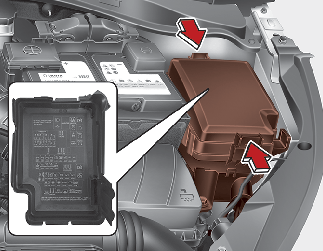

Tablou de siguranțe din compartimentul motorului

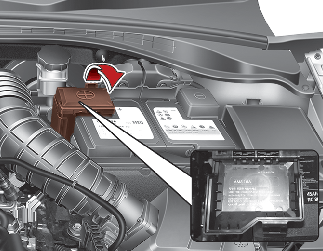

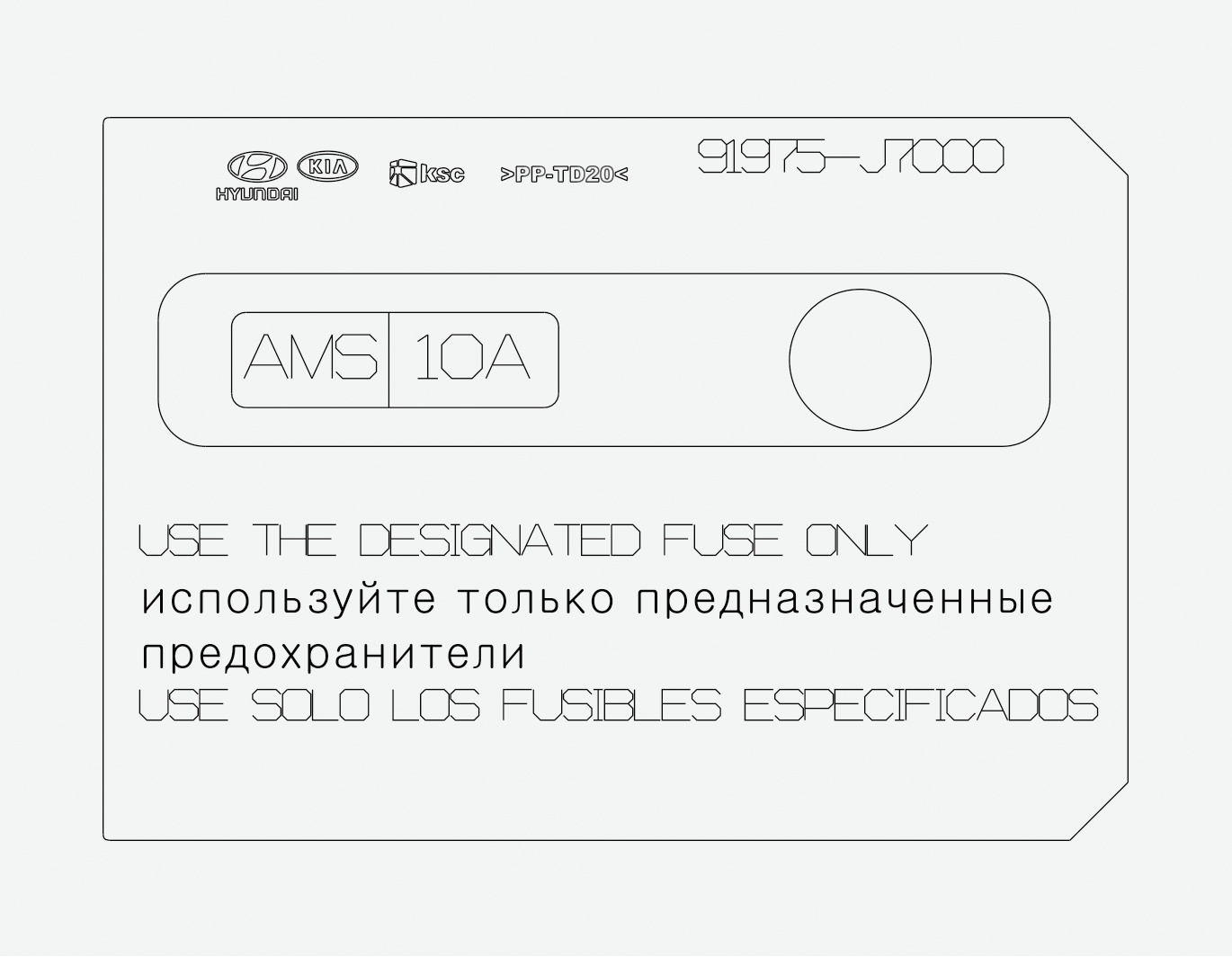

Panou de siguranțe în compartimentul motorului (capac borne baterie)
|
Nume siguranţă |
Simbol |
Putere siguranțe |
Circuit protejat |
|---|---|---|---|
|
ALTERNATOR |
ALT |
150/180/200 A |
Siguranță : ALARMĂ ANTIFURT, FAR FAZĂ LUNGĂ, ABS1, ABS2, DCU1, MODUL PORTIERĂ PORTBAGAJ ELECTRICĂ, PRIZĂ 1, Alternator |
|
MDPS |
|
80 A |
Unitate MDPS (Motor Driven Power Steering) |
|
BATERIE 5 |
 |
60 A |
Siguranță: VENTILATOR RĂCIRE 1, ÎNCĂLZITOR SPATE, ÎNCĂLZIRE PTC 2, ÎNCĂLZIRE PTC 3, ÎNCĂLZIRE COMBUSTIBIL, releu control motor |
|
BATERIE 2 |
 |
60 A |
Bloc joncțiune panou de instrumente |
|
BATERIE 3 |
 |
60 A |
Bloc joncțiune panou de instrumente |
|
BATERIE 4 |
 |
50 A |
Bloc joncțiune panou de instrumente (Siguranță : PORTIERĂ PORTBAGAJ, GEAM ELECTRIC RH, GEAM ELECTRIC LH, SCAUN ELECTRIC ȘOFER, ÎNCĂLZIRE SCAUN FAȚĂ, AMP, SCAUN ELECTRIC PASAGER, TRAPĂ 2, TRAPĂ 1) |
|
VENTILATOR RĂCIRE 1 |
|
60/ 50 A |
Releu VENTILATOR RĂCIRE 2, Releu VENTILATOR RĂCIRE 1 |
|
ÎNCĂLZIRE SPATE |
 |
40 A |
Releu ÎNCĂLZIRE SPATE |
|
ABS 2 |
|
30 A |
Modul ABS (Sistem de frânare antiblocare), Modul ESC (Control electronic de stabilitate) |
|
SUFLANTĂ |
 |
40 A |
Releu VENTILATOR |
|
ÎNCĂLZIRE SPATE |
|
40 A |
Releu ÎNCĂLZIRE SPATE |
|
IG1 |
 |
40 A |
Contact, Releu PDM 3 (IG1), Releu PDM 2 (ACC) |
|
IG2 |
 |
40 A |
Contact, Releu START, Releu PDM 4 (IG2) |
|
BUJIE INCANDESCENTĂ |
 |
80 A |
Unitate bujii incandescente |
|
ÎNCĂLZIRE PTC 1 |
 |
50 A |
Releu ÎNCĂLZIRE PTC 1 |
|
ÎNCĂLZIRE PTC 2 |
 |
50 A |
Releu ÎNCĂLZIRE PTC 2 |
|
ÎNCĂLZIRE PTC 3 |
 |
50 A |
Releu ÎNCĂLZIRE PTC 3 |
|
ÎNCĂLZIRE COMBUSTIBIL |
 |
30 A |
Releu ÎNCĂLZIRE COMUSTIBIL |
|
PRIZĂ DE CURENT 3 |
 |
20 A |
Priză spate |
|
PRIZĂ DE CURENT 2 |
 |
20 A |
Priză față, Priză pe partea dreaptă |
|
DCU 2 |
 |
20 A |
Modul control dozare |
|
TCU 1 |
 |
15 A |
TCM (Modul control transmisie) |
|
ACTUATOR AMBREIAJ 2 |
 |
15 A |
Modul de ambreiaj electronic |
|
POMPĂ DE VACUUM |
 |
20 A |
Pompă de vacuum |
|
POMPĂ COMBUSTIBIL |
 |
20 A |
Releu POMPĂ COMBUSTIBIL |
|
VENTILATOR RĂCIRE 2 |
|
40 A |
Releu VENTILATOR RĂCIRE 3, Releu VENTILATOR RĂCIRE 2 |
|
DCT 3 |
 |
40 A |
Actuator treaptă inteligent |
|
BATERIE 1 |
 |
40 A |
Bloc joncțiune panou de instrumente (Releu SECURIZARE INCĂRCARE TERMEN LUNG, Siguranțe : MODUL 1, ÎNCĂLZIRE SCAUN SPATE, ÎNCUIERE PORTIERĂ, IBU1, COMUTATOR FRÂNĂ, AIR BAG 2) |
|
DCT 1 |
 |
40 A |
TCM (Modul control transmisie) |
|
ACTUATOR AMBREIAJ 1 |
 |
40 A |
Modul de ambreiaj electronic |
|
DCT 2 |
 |
40 A |
TCM (Modul control transmisie) |
|
ALARMĂ ANTIFURT |
 |
10 A |
Releu alarmă antifurt |
|
FAR FAZĂ LUNGĂ |
 |
10 A |
Releu FAR FAZĂ LUNGĂ |
|
ABS 1 |
 |
40 A |
Modul control ESC (control electronic al stabilității) |
|
ABS 2 |
 |
30 A |
Modul control ESC (control electronic al stabilității), EPB |
|
SUFLANTĂ |
|
40 A |
Releu VENTILATOR |
|
DCU 1 |
 |
40 A |
Releu DCU (Unitate control dozare) |
|
CVVD 1 |
 |
40 A |
Dispozitiv de acționare CVVD (Durata variabilă continuă a supapei) |
|
MODUL PORTIERĂ PORTBAGAJ ELECTRICĂ |
 |
30 A |
Modul portieră portbagaj electrică |
|
PRIZĂ DE CURENT 1 |
|
40 A |
Releu PRIZĂ |
|
DCU 4 |
 |
20 A |
Modul control dozare |
|
DCU 3 |
 |
15A/20A |
Modul control dozare |
|
SENZOR 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Releu compresor aer condiționat, Valvă electromagnetică control curățare, Valvă electromagnetică control RCV, releu VENTILATOR RĂCIRE 1, supapă control ulei (admisie/evacuare) [Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV] Releu compresor aer condiționat, Valvă electromagnetică control curățare, Valvă electromagnetică control RCV, releu VENTILATOR RĂCIRE 1, supapă control ulei (admisie/evacuare) [(Benzină) 1.6 MPI] Valvă electromagnetică control curățare, valvă electromagnetică admisie variabilă, releu VENTILATOR RĂCIRE 3, releu VENTILATOR RĂCIRE 2, supapă control ulei (admisie/evacuare) [(Benzină) 1.6 MPI] Supapă control ulei #1/#2, CCV, Releu ventilator răcire 2, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] ECM (modul de control motor) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV] ECM (modul de control motor) [(Benzină) 1.6 MPI] ECM (modul control motor)/PCM (modul control tren de rulare) [(Benzină) 1.6 T-GDi] ECM (modul control motor) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] ECM (modul de control motor) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV] ECM (modul de control motor) [(Benzină) 1.6 MPI] ECM (modul control motor)/PCM (modul control tren de rulare) [(Benzină) 1.6 T-GDi] ECM (modul control motor) |
|
INJECTOR |
 |
15 A |
[(Benzină) 1.6 MPI] Injector nr. 1~ nr. 4 |
|
Generator mild hybrid și demaror |
 |
15 A |
MHSG (GENERATOR MILD HYBRID ȘI DEMAROR) |
|
SENZOR 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Senzor oxigen (sus), senzor oxigen (jos) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Senzor oxigen (sus), senzor oxigen (jos) [(Benzină) 1.6 MPI] Senzor oxigen (sus), senzor oxigen (jos) [(Benzină) 1.6 T-GDi] ECM (modul control motor), Senzor oxigen (SUS/jos) |
|
BOBINĂ DE APRINDERE |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Bobină aprindere nr. 1~ nr. 3 [[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV]] Bobină aprindere nr. 1~ nr. 4 [(Benzină) 1.6 MPI] Bobină aprindere nr. 1~ nr. 4, Condensator [(Benzină) 1.6 T-GDi] Bobină aprindere nr. 1~ nr. 4, Condensator |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] ECM (modul de control motor) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV] ECM (modul de control motor) [(Benzină) 1.6 MPI] ECM (modul control motor)/PCM (modul control tren de rulare) [(Benzină) 1.6 T-GDi] ECM (modul control motor) |
|
AER CONDIȚIONAT |
 |
10 A |
[[Smartstream G1.0 T-GDi] / Smartstream G1.0 T-GDi MHEV] Compresor aer condiționat [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Compresor aer condiționat [(Benzină) 1.6 T-GDi] Compresor aer condiționat |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] ECM (modul de control motor) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV] ECM (modul de control motor) [(Benzină) 1.6 MPI] ECM (modul control motor)/PCM (modul control tren de rulare) [(Benzină) 1.6 T-GDi] ECM (modul control motor) |
|
SENZOR 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Pompă de vacuum |
|
CVVD 2 |
 |
15 A |
Dispozitiv de acționare CVVD (Durata variabilă continuă a supapei) |
|
ABS 3 |
 |
10 A |
[TOATE] Modul control ESC (control electronic al stabilității), cilindru principal ambreiaj |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: COMUTATOR INHIBITOR, TCM (Modul control transmisie) [Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV] : COMUTATOR INHIBITOR, TCM (Modul control transmisie) [(Benzină) 1.6 T-GDi]: COMUTATOR INHIBITOR, TCM (Modul control transmisie) [(Benzină) 1.6 MPI] : COMUTATOR INHIBITOR |
|
ACTUATOR AMBREIAJ 3 |
 |
15 A |
Modul de ambreiaj electronic |
|
SENZOR 3 |
 |
10 A |
[(Benzină) 1.6 MPI] Releu POMPĂ COMBUSTIBIL [[Smartstream G1.0 T-GDi] / Smartstream G1.0 T-GDi MHEV] Releu POMPĂ COMBUSTIBIL [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Releu POMPĂ COMBUSTIBIL [(Benzină) 1.6 MPI] Releu POMPĂ COMBUSTIBIL [(Benzină) 1.6 T-GDi] Releu POMPĂ COMBUSTIBIL |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV] ECM (modul de control motor) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV] ECM (modul de control motor) [(Benzină) 1.6 MPI] ECM (modul control motor)/PCM (modul control tren de rulare) [(Benzină) 1.6 T-GDi] ECM (modul control motor) |
|
ȘTERGĂTOR |
 |
25 A |
[TOATE] Releu ştergere |
|
CLAXON |
 |
15 A |
[TOATE] Releu claxon |
|
Nume releu |
Simbol |
Tip |
|---|---|---|
|
Releu VENTILATOR RĂCIRE 3 |
|
MICRO |
|
Releu ÎNCĂLZIRE PTC 2 |
|
MICRO |
|
Relei VENTILATOR RĂCIRE 2 |
|
MICRO |
|
Releu PDM 3 (IG1) |
 |
MICRO |
|
Releu START |
 |
MICRO |
|
Releu ÎNCĂLZIRE COMUSTIBIL |
 |
MICRO |
|
Releu PDM 4 (IG2) |
 |
MICRO |
|
Releu POMPĂ COMBUSTIBIL |
 |
MICRO |
|
Releu PDM 2 (ACC) |
 |
MICRO |
|
Releu VENTILATOR RĂCIRE 1 |
|
MINI |
|
Releu VENTILATOR |
 |
MINI |
|
Releu ÎNCĂLZIRE PTC 1 |
 |
MICRO |
|
Releu ÎNCĂLZIRE SPATE |
 |
MICRO |
|
Releu ÎNCĂLZIRE PTC 3 |
 |
MICRO |
|
Releu PRIZĂ |
 |
MICRO |
|
Releu FAR FAZĂ LUNGĂ |
 |
MICRO |
|
Releu DCU |
 |
MICRO |
