Direcție far și lumină ceață față (pentru Europa)

Direcție far

Halogen (5 uși, Wagon)
LED (5 uși, Wagon, Shooting brake)
LED (CUV)
1
Umflați pneurile la presiunea specificată și eliminați orice sarcină asupra vehiculului, cu excepția piesei de antrenare, a pneului de rezervă și a uneltelor.
2
Vehiculul trebuie să fie așezat pe o suprafață plată.
3
Desenați pe ecran linii verticale (linii verticale care să treacă prin centrul farurilor respective) și o linie orizontală (linie orizontală care să treacă prin centrul lămpilor).
4
Cu farul și bateria în stare normală, direcționați farurile astfel încât porțiunea cea mai luminoasă să cadă pe liniile orizontale și verticale.
5

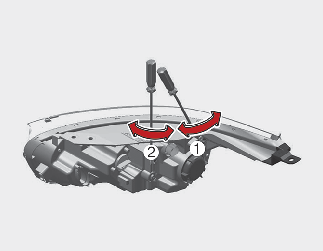

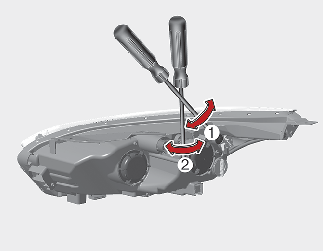

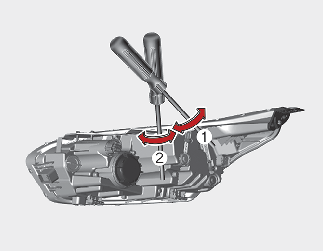

Pentru a direcționa faza scurtă și faza lungă spre stânga sau spre dreapta, rotiți piesa de antrenare (1) spre dreapta sau spre stânga. Pentru a direcționa faza scurtă și faza lungă în sus sau în jos, rotiți piesa de antrenare (2) spre dreapta sau spre stânga.

Direcție lumină ceață față

5 uși, Wagon
5 uși, Wagon, Shooting brake (GT-Line)
CUV

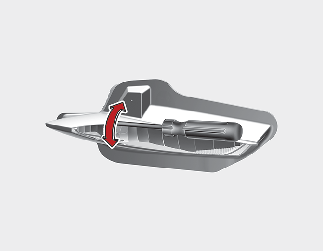

  • Lumina de ceață față poate fi direcționată în același mod ca direcția farurilor.
  • Cu luminile de ceață față și baterie în stare normală, direcționați luminile de ceață față.

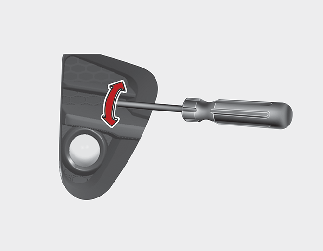

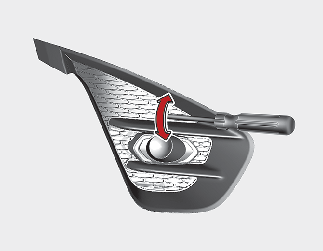

  • Pentru a direcționa lumina de ceață față în sus sau în jos, rotiți piesa de antrenare spre dreapta sau spre stânga.

Punct de direcție

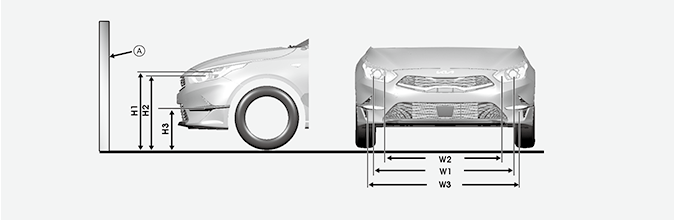

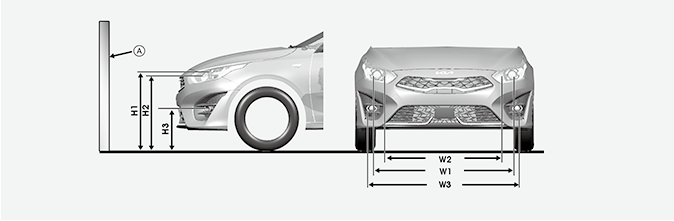

5 uși, Wagon (model standard) - Halogen tip A

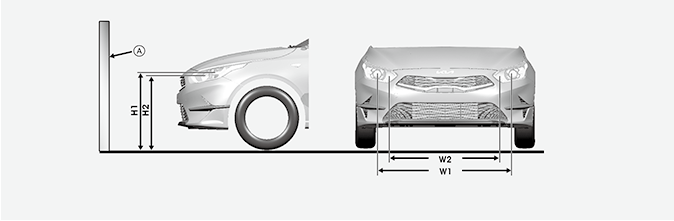

5 uși, Wagon (model standard) - Halogen tip B

* A: Ecran

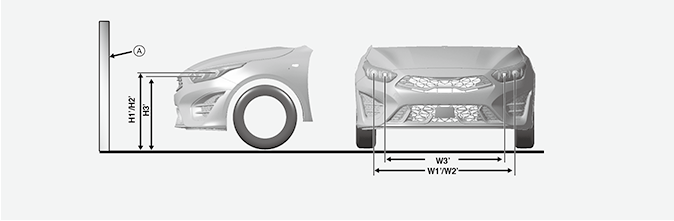

5 uși, Wagon, Shooting brake - tip LED
5 uși, Wagon, Shooting brake - tip Halogen

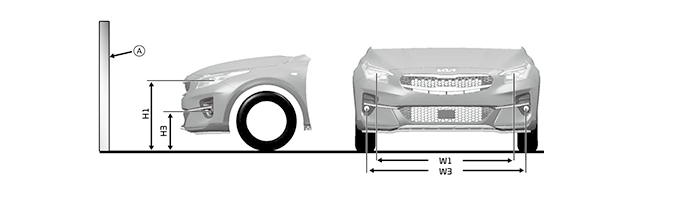

CUV (pneuri de 16/18 țoli)

5 uși, Wagon (model standard)

Stare vehicul

Far (Halogen tip A)

Înălțimea solului

Distanța dintre lămpi

Fază scurtă

Fază lungă

Fază scurtă

Fază lungă

Î1

Î2

l1

l2

fără piesă de antrenare

[mm (inci)]

706 (27,8)

684 (26,9)

1.344 (52,9)

1.112 (43,8)

cu piesă de antrenare

[mm (inci)]

700 (27,6)

678 (26,7)

1.344 (52,9)

1.112 (43,8)

Stare vehicul

Far (Halogen tip B)

Far (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază scurtă

Fază lungă

Fază scurtă

Fază lungă

Fază înaltă/lungă

Fază înaltă/lungă

Î1

Î2

l1

l2

H1'/H2'

W1'/W2'

fără piesă de antrenare

[mm (inci)]

706 (27,8)

684 (26,9)

1.344 (52,9)

1.112 (43,8)

714 (28,1)

1.404 (55,3)

cu piesă de antrenare

[mm (inci)]

700 (27,6)

678 (26,7)

1.344 (52,9)

1.112 (43,8)

708 (27,9)

1.404 (55,3)

Stare vehicul

Lumină ceață față (tip bec)

Lumină ceață față (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Î3

l3

Î3‘

I3'

fără piesă de antrenare

[mm (inci)]

370 (14,6)

1.426 (56,1)

694 (27,3)

1.191 (48,9)

cu piesă de antrenare

[mm (inci)]

366 (14,4)

1.426 (56,1)

688 (27,1)

1.191 (48,9)

5 uși, Wagon (model din gama linie GT/GT)

Stare vehicul

Far (tip Halogen)

Far (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază scurtă

Fază lungă

Fază scurtă

Fază lungă

Fază înaltă/lungă

Fază înaltă/lungă

Î1

Î2

l1

l2

H1'/H2'

W1'/W2'

fără piesă de antrenare

[mm (inci)]

698 (27,5)

676 (26,6)

1.344 (52,9)

1.112 (43,8)

706 (27,8)

1.404 (55,3)

cu piesă de antrenare

[mm (inci)]

692 (27,2)

670 (26,4)

1.344 (52,9)

1.112 (43,8)

700(27.5)

1.404 (55,3)

Stare vehicul

Lumină ceață față (tip bec)

Lumină ceață față (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Î3

l3

Î3‘

I3'

fără piesă de antrenare

[mm (inci)]

371 (14,6)

1.449 (57,1)

686 (27,0)

1.191 (48,9)

cu piesă de antrenare

[mm (inci)]

357 (14,1)

1.449 (57,1)

682 (26,9)

1.191 (48,9)

Shooting brake (model din gama linie GT/GT)

Stare vehicul

Far (tip Halogen)

Far (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază scurtă

Fază lungă

Fază scurtă

Fază lungă

Fază înaltă/lungă

Fază înaltă/lungă

Î1

Î2

l1

l2

H1'/H2'

W1'/W2'

fără piesă de antrenare

[mm (inci)]

701 (27,6)

679 (26,7)

1.344 (52,9)

1.112 (43,8)

709 (27,9)

1.404 (55,3)

cu piesă de antrenare

[mm (inci)]

695 (27,4)

673 (26,5)

1.344 (52,9)

1.112 (43,8)

703 (27,7)

1.404 (55,3)

Stare vehicul

Lumină ceață față (tip bec)

Lumină ceață față (tip LED)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Î3

l3

Î3‘

I3'

fără piesă de antrenare

[mm (inci)]

371 (14,6)

1.449 (57,1)

689 (27,1)

1.191 (48,9)

cu piesă de antrenare

[mm (inci)]

357 (14,1)

1.449 (57,1)

685 (27,0)

1.191 (48,9)

CUV (pneuri de 16 țoli)

Stare vehicul

Far (tip LED)

Lumină ceață față (tip bec)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază înaltă/lungă

Fază înaltă/lungă

Î3

l3

Î1

l1

fără piesă de antrenare

[mm (inci)]

743 (29,3)

1.339 (52,7)

423 (16,7)

1.547 (60,9)

cu piesă de antrenare

[mm (inci)]

737 (29,0)

1.339 (52,7)

429 (16,9)

1.547 (60,9)

CUV (pneuri de 18 țoli)

Stare vehicul

Far (tip LED)

Lumină ceață față (tip bec)

Înălțimea solului

Distanța dintre lămpi

Înălțimea solului

Distanța dintre lămpi

Fază înaltă/lungă

Fază înaltă/lungă

Î3

l3

Î1

l1

fără piesă de antrenare

[mm (inci)]

754 (29,7)

1.339 (52,7)

435 (17,1)

1.547 (60,9)

cu piesă de antrenare

[mm (inci)]

748 (29,4)

1.339 (52,7)

429 (16,9)

1.547 (60,9)

Fază scurtă far (vehicul LHD)

Pe baza unui ecran de 10 m

A: ax vehicul

B: linie verticală din centrul becului farului stânga

C: linie verticală din centrul becului farului dreapta

D: linie orizontală din centrul becului farului

E: sol

F: linie ecranare

1
Porniți faza scurtă cu șoferul (75kg) la bord.
2
Linia de ecranare ar trebui să fie proiectată în linia de ecranare afișată în imagine.
3
Aliniați mai întâi linia de ecranare cu linia orizontală, apoi aliniați-o cu linia verticală.
4
Dacă este echipat un dispozitiv de egalizare a farurilor, ajustați comutatorul dispozitivului de egalizare a farurilor cu 0 poziții.

* Dacă este nevoie de direcționarea farurilor, ajustați direcția după ce măsurați efectiv garda la sol a unui vehicul sau vizitați Kia recommends pentru a discuta cu un dealer/service partener autorizat Kia. Acest lucru se întâmplă deoarece aceasta poate fi diferită de garda la sol reală a unui vehicul.

Fază scurtă far (vehicul RHD)

Pe baza unui ecran de 10 m

A: ax vehicul

B: linie verticală din centrul becului farului stânga

C: linie verticală din centrul becului farului dreapta

D: linie orizontală din centrul becului farului

E: sol

F: linie ecranare

1
Porniți apoi faza scurtă cu șoferul (75kg) la bord.
2
Linia de ecranare ar trebui să fie proiectată în linia de ecranare afișată în imagine.
3
Aliniați mai întâi linia de ecranare cu linia orizontală, apoi aliniați-o cu linia verticală.
4
Dacă este echipat un dispozitiv de egalizare a farurilor, ajustați comutatorul dispozitivului de egalizare a farurilor cu 0 poziții.

* Dacă este nevoie de direcționarea farurilor, ajustați direcția după ce măsurați efectiv garda la sol a unui vehicul sau vizitați Kia recommends pentru a discuta cu un dealer/service partener autorizat Kia. Acest lucru se întâmplă deoarece aceasta poate fi diferită de garda la sol reală a unui vehicul.

Lumină ceață față

Pe baza unui ecran de 10 m

A: ax vehicul

B: linie verticală din centrul becului luminii de ceață stânga

C: linie verticală din centrul becului luminii de ceață dreapta

D: linie orizontală din centrul becului luminii de ceață

E: sol

F: linie ecranare

G: limită superioară

1
Porniți faza scurtă cu șoferul (75kg) la bord.
2
Linia de ecranare trebuie proiectată în intervalul permisibil (regiunea hașurată).

* Dacă este nevoie de direcționarea farurilor, ajustați direcția după ce măsurați efectiv garda la sol a unui vehicul sau vizitați Kia recommends pentru a discuta cu un dealer/service partener autorizat Kia. Acest lucru se întâmplă deoarece aceasta poate fi diferită de garda la sol reală a unui vehicul.
