Описание на панела с предпазители/релета
От вътрешната страна на капаците на панелите с предпазители/релета можете да намерите табелката с наименованията и номиналите на предпазителите/релетата.
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

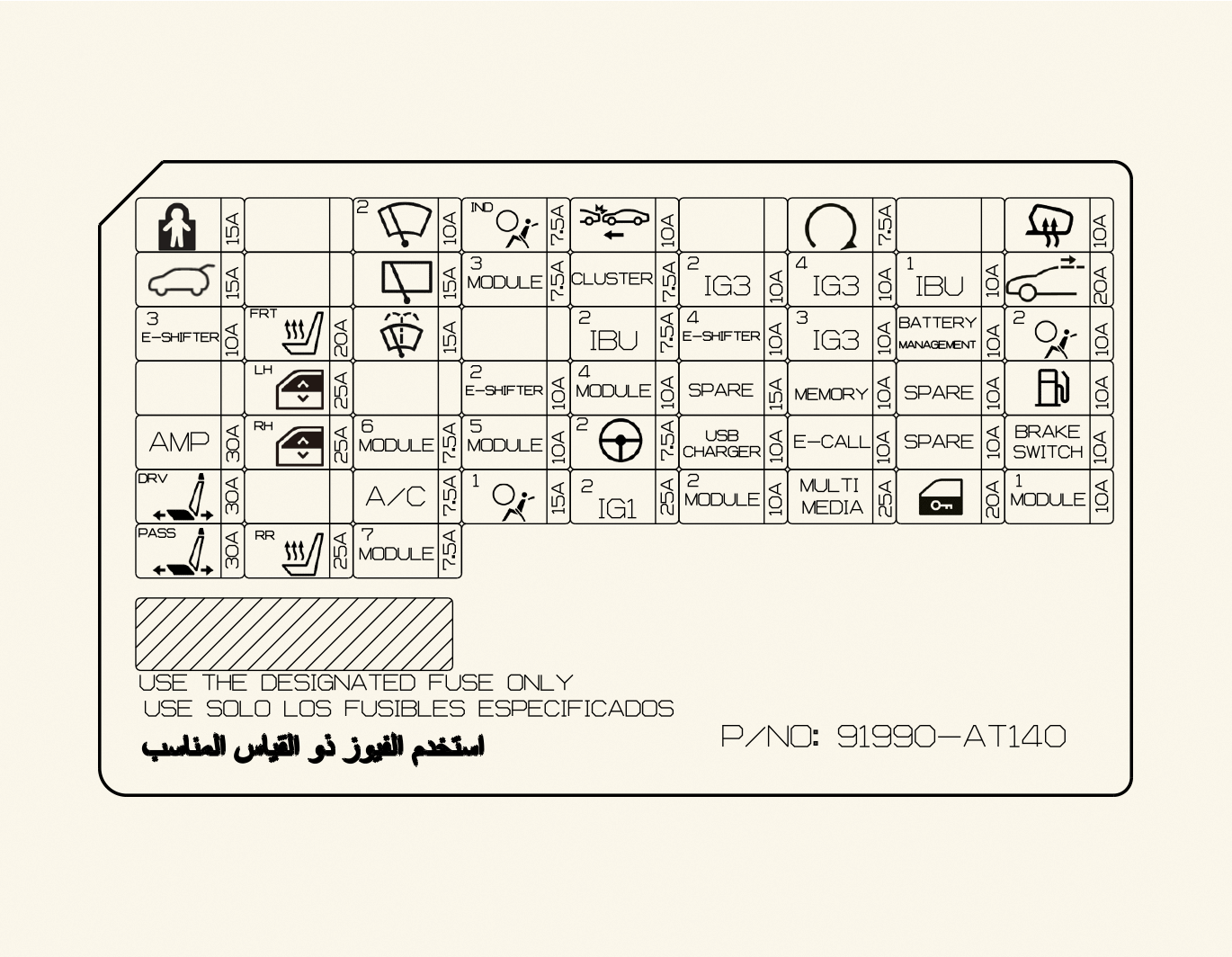

Панел с предпазители от страната на водача
Разпределително табло на ICU
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (усилвател) |
|
P/SEAT DRV |
 |
30 A |
Превключвател за лумбалната опора на водача, превключвател за седалката на водача, контролен модул на IMS (Интегрирана система за запаметяване) |
|
P/WINDOW LH |
 |
25 A |
ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЗАДНИЯ ЛЯВ ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ, ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЕЛЕКТРИЧЕСКИЯ ПРОЗОРЕЦ НА ВОДАЧА (ЛЯВ ВОЛАН), ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЕЛЕКТРИЧЕСКИЯ ПРОЗОРЕЦ НА ПЪТНИКА ОТПРЕД (ДЕСЕН ВОЛАН) |
|
P/SEAT PASS |
 |
30 A |
Превключвател на ел. седалката на пътника |
|
S/HEATER (FRONT) |
 |
20 A |
Модул за управление на охлаждането на предните седалки, модул за управление на подгряването на предните седалки |
|
S/HEATER (REAR) |
 |
25 A |
Модул за контролиране на подгряването на задните седалки |
|
P/WINDOW RH |
 |
25 A |
ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЗАДНИЯ ДЕСЕН ЕЛЕКТРИЧЕСКИ ПРОЗОРЕЦ, ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЕЛЕКТРИЧЕСКИЯ ПРОЗОРЕЦ НА ВОДАЧА (ДЕСЕН ВОЛАН), ПРЕВКЛЮЧВАТЕЛ/МОДУЛ ЗА ЕЛЕКТРИЧЕСКИЯ ПРОЗОРЕЦ НА ПЪТНИКА ОТПРЕД (ЛЯВ ВОЛАН) |
|
T/GATE |
 |
15 A |
Реле за багажника |
|
DR LOCK |
 |
20 A |
Централно реле за заключване/отключване на вратите, реле за осигурителните ключалки |
|
MULTI MEDIA |
 |
25 A |
Главно устройство за аудио/навигация |
|
E-CALL |
 |
10 A |
Модул за eCall |
|
MEMORY |
 |
10 A |
Арматурно табло, проекционен дисплей, дифузна светлина, модул за управление на климатика |
|
START |
 |
7,5 A |
Реле на алармата против крадци, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, електронен превключвател за скоростите |
|
MODULE6 |
 |
7,5 A |
IBU (ИНТЕГРИРАН БЛОК ЗА УПРАВЛЕНИЕ НА КУПЕТО) |
|
MODULE3 |
 |
7,5 A |
Горна конзола, многофункционален превключвател, превключвател на стоповете |
|
A/BAG1 |
 |
15 A |
Контролен модул на SRS (Допълнителна система за обезопасяване) |
|
WASHER |
 |
15 A |
Лостче за управление на чистачките |
|
MODULE1 |
 |
10 A |
БЛОКИРОВКА НА КЛЮЧА, МОДУЛ ЗА УПРАВЛЕНИЕ НА КЛИМАТИКА, ЛАМПА ЗА ЗАРЕЖДАНЕ (ХИБРИДЕН АВТОМОБИЛ С ВЪЗМИЖНОСТ ЗА ВКЛЮЧВАНЕ В ЕЛЕКТРИЧЕСКАТА МРЕЖА), ПРЕВКЛЮЧВАТЕЛ ЗА АВАРИЙНИТЕ СВЕТЛИНИ, СЕНЗОР ЗА ДЪЖД, ДИСТАНЦИОННО УПРАВЛЕНИЕ НА ВОЛАНА |
|
IBU1 |
 |
10 A |
IBU (ИНТЕГРИРАН БЛОК ЗА УПРАВЛЕНИЕ НА КУПЕТО), ПРЕВКЛЮЧВАТЕЛ ЗА СПОРТЕН РЕЖИМ |
|
MODULE2 |
 |
10 A |
IBU, ADAS PARKING ECU (електронен блок за управление на усъвършенстваната система за помощ на водача при паркиране), AUDIO/ NAVIGATION HEAD UNIT (главно устройство за аудио/навигационната система), клеморед в двигателния отсек (P/OUTLET Relay (реле на изхода за захранване)) |
|
A/BAG IND |
 |
7,5 A |
АРМАТУРНО ТАБЛО (МОДУЛ ЗА УПРАВЛЕНИЕ НА SRS) |
|
IBU2 |
 |
7,5 A |
IBU (Интегриран блок за управление на купето) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKING ECU (електронен блок за управление на усъвършенстваната система за помощ на водача при паркиране), VESS UNIT (виртуална звукова система на двигателя), КАМЕРА ЗА ПРЕДНО ВИЖДАНЕ, ПРЕВКЛЮЧВАТЕЛ НА ЗАЩИТНИЯ ПАНЕЛ, ЦЕНТРАЛНА КОНЗОЛА, ЗАДЕН ЪГЛОВ РАДАР |
|
A/CON |
 |
7,5 A |
КОНТРОЛЕН МОДУЛ НА КЛИМАТИКА, клеморед в двигателния отсек (съединителен блок на машинното отделение (ВЕНТИЛАТОР, PTC РЕЛЕ), КОМПРЕСОР НА КЛИМАТИКА |
|
A/BAG2 |
 |
10 A |
Контролен модул на SRS (Допълнителна система за обезопасяване) |
|
CLUSTER |
 |
7,5 A |
АРМАТУРНО ТАБЛО, ПРОЕКЦИОНЕН ДИСПЛЕЙ |
|
MODULE5 |
 |
10 A |
УСТРОЙСТВО ЗА РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА ФАРОВЕТЕ, ГЛАВНО УСТРОЙСТВО ЗА АУДИО/НАВИГАЦИОННАТА СИСТЕМА, СИСТЕМА ЗА БЕЗЖИЧНО ЗАРЕЖДАНЕ НА СМАРТФОНИ, E-CALL БЛОК, МОДУЛ ЗА УПРАВЛЕНИЕ НА КЛИМАТИКА, ЛАМПА НА ГОРНАТА КОНЗОЛА, ЕЛЕКТРОХРОМНО ОГЛЕДАЛО, AMP(УСИЛВАТЕЛ),МОДУЛ ЗА УПРАВЛЕНИЕ НА ОТОПЛЕНИЕТО НА СЕДАЛКАТА |
|
MODULE7 |
 |
7,5 A |
ЕЛЕКТРОНЕН БЛОК ЗА УПРАВЛЕНИЕ НА УСЪВЪРШЕНСТВАНАТА СИСТЕМА ЗА ПОМОЩ НА ВОДАЧА ПРИ ПАРКИРАНЕ, AC ПРЕОБРАЗОВАТЕЛ, ОХЛАЖДАЩ ВЕНТИЛАТОР НА ДВИГАТЕЛЯ, МОДУЛ ЗА УПРАВЛЕНИЕ НА ОТОПЛЕНИЕТО НА СЕДАЛКАТА |
|
BRAKE SWITCH |
 |
10 A |
IBU (Интегриран блок за управление на купето), превключвател за стоповете |
|
MDPS2 |
 |
7,5 A |
Модул на MDPS (Усилватели на волана с електромотор) |
|
SUNROOF |
 |
20 A |
БЛОК НА ЛЮКА |
|
HEATED MIRROR |
 |
10 A |
Външно огледало с подгряване |
|
IG3 2 |
 |
10 A |
СИСТЕМА ЗА УПРАВЛЕНИЕ НА БАТЕРИЯТА |
|
IG3 3 |
 |
10 A |
ВЪТРЕШНО ЗАРЯДНО УСТРОЙСТВО, ХИБРИДЕН БЛОК ЗА УПРАВЛЕНИЕ, КЛЕМОРЕД В ДВИГАТЕЛНИЯ ОТСЕК (РЕЛЕ НА ОХЛАЖДАЩИЯ ВЕНТИЛАТОР НА БАТЕРИЯТА), КОМПРЕСОР НА КЛИМАТИКА |
|
IG3 4 |
 |
10 A |
ГЛАВНО УСТРОЙСТВО ЗА АУДИО/НАВИГАЦИОННАТА СИСТЕМА, ИНДИКАТОР НА ЗАРЕЖДАНЕТО, АРМАТУРНО ТАБЛО, БЛОК ЗА УПРАВЛЕНИЕ НА КЛИМАТИКА, PTC БЛОК ЗА ОТОПЛЕНИЕТО НА ХИБРИДНИЯ АВТОМОБИЛ |
|
CHILD LOCK |
 |
15 A |
Система на електронната ключалка за защита на деца |
|
FRT WIPER2 |
 |
10 A |
Мотор за предните чистачки |
|
FCA |
 |
10 A |
Преден радар |
|
RR WIPER |
 |
15 A |
Реле за задната чистачка, Мотор на задната чистачка |
|
E-SHIFTER4 |
 |
10 A |
SCU, електронен превключвател за скоростите |
|
BMS |
 |
10 A |
Система за управление на батерията |
|
USB CHARGER |
 |
10 A |
USB ЗАРЯДНО (ПРЕДНА ПОСТАВКА/ СЕДАЛКА НА ВОДАЧА/ ПЪТНИКА) |
|
IG1 2 |
 |
25 A |
Клеморед в двигателния отсек (ПРЕДПАЗИТЕЛ НА PCB БЛОКА - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Отваряне на капака на резервоара |
|
E-SHIFTER2 |
 |
10 A |
SCU, електронен превключвател за скоростите |
Панел с предпазители в отделението за двигателя
Клеморед в отделението за двигателя
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|
|---|---|---|---|---|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
C/FAN2 |
 |
80 A |
Мотор на охлаждащия вентилатор |
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
PTC HEATER1 |
 |
50 A |
РЕЛЕ НА PTC ЗА НАГРЕВАТЕЛ #1 |
|
B+2 |
 |
60 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (IPS) |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
MDPS 1 |
 |
80 A |
Модул на MDPS (Усилватели на волана с електромотор) |
|
REAR HEATED |
 |
40 A |
Клеморед в отделението за двигателя (реле за задния нагревател) |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
POWER TAILGATE |
 |
40 A |
Модул на електрическия капак на багажника |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
B+3 |
 |
50 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (ПРЕДПАЗИТЕЛ, КЛЮЧАЛКА ЗА ЗАЩИТА НА ДЕЦА, E-SHIFTER3, P/WDW LH, P/WDW RH, ОТВАРЯНЕ НА БАГАЖНИКА, AMP, P/СЕДАЛКА НА ВОДАЧА, P/СЕДАЛКА НА ПЪТНИКА ОТПРЕД, S/ОТОПЛЕНИЕ RR), EWP2 |
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
TRAILER |
 |
50 A |
Модул за ремарке |
|
FUEL PUMP |
 |
20 A |
Клеморед в отделението за двигателя (реле за горивната помпа) |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
BLOWER |
 |
40 A |
Клеморед в отделението за двигателя (реле за вентилатора) |
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
B+4 |
 |
40 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (ПРЕДПАЗИТЕЛ - МУЛТИМЕДИА, E-CALL, ВЪЗДУШНА ВУЗГЛАВНИЦА2, ПРЕВКЛЮЧВАТЕЛ НА СПИРАЧКАТА, МОДУЛ1, КАПАК ЗА ЗАРЕЖДАНЕ НА ГОРИВО, IBU1, ЛЮК, УПРАВЛЕНИЕ НА БАТЕРИЯТА, ЗАКЛЮЧВАНЕ НА ВРАТАТА |
|
B+1 |
 |
60 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (IPS) |
|
|
AMS |
 |
10 A |
СЕНЗОР НА БАТЕРИЯТА(PHEV) |
|
|
ПРЕДПАЗИТЕЛ |
IEB2 |
 |
40 A |
Интегриран електронен спирачен модул |
|
IEB3 |
 |
60 A |
Интегриран електронен спирачен модул |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
IEB1 |
 |
60 A |
Интегриран електронен спирачен модул |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
ПРЕДПАЗИТЕЛ |
BATTERY C/FAN |
 |
15 A |
Охлаждащ вентилатор на батерията |
|
HPCU |
 |
10 A |
Хибриден блок за управление |
|
|
EWP2 |
 |
10 A |
ЕЛЕКТРОННА ВОДНА ПОМПА НА БАТЕРИЯТА |
|
|
ПРЕДПАЗИТЕЛ |
POWER OUTLET2 |
 |
20 A |
Преден захранващ контакт |
|
EWP1 |
 |
10 A |
Електронна водна помпа на двигателя |
|
|
МНОГОФУНКЦИОНАЛЕН ПРЕДПАЗИТЕЛ |
PTC HEATER2 |
 |
50 A |
РЕЛЕ НА PTC ЗА НАГРЕВАТЕЛ #2 |
|
DCT1 |
 |
40 A |
ТРАНСМИСИЯ С ДВОЕН СЪЕДИНИТЕЛ |
|
|
DCT2 |
 |
40 A |
ТРАНСМИСИЯ С ДВОЕН СЪЕДИНИТЕЛ |
|
|
C/FAN1 |
 |
60 A |
МОТОР НА ОХЛАЖДАЩИЯ ВЕНТИЛАТОР |
|
|
B+5 |
 |
60 A |
КЛЕМОРЕД НА PCB В ОТДЕЛЕНИЕТО ЗА ДВИГАТЕЛЯ |
|
|
IG2 |
 |
40 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (ПРЕДПАЗИТЕЛ - ИЗМИВАНЕ НА СТЪКЛАТА, КЛИМАТИК, МОДУЛ6, МОДУЛ7, ЧИСТАЧКИ RR) |
|
|
IG1 1 |
 |
40 A |
РАЗПРЕДЕЛИТЕЛНО ТАБЛО НА ICU (ПРЕДПАЗИТЕЛ -МОДУЛ2, USB ЗАРЯДНО, В/ВЪЗГЛАВНИЦА1, IBU2, MDPS2, ТАБЛО, МОДУЛ3, В/ВЪЗГЛАВНИЦА IND, MODULE4, МОДУЛ5, E-SHIFTER2, FCA, ING1 2) |
|
|
ПРЕДПАЗИТЕЛ |
CLUTCH ACTRUATOR |
 |
30 A |
ЗАДВИЖВАНЕ НА СЪЕДИНИТЕЛЯ (HPCU) |
|
INVERTER |
 |
40 A |
AC ИНВЕРТОР |
|
|
POWER OUTLET1 |
 |
40 A |
Преден захранващ контакт |
|
|
EWP4 |
 |
10 A |
Електронна водна помпа на двигателя |
|
PCB блок
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Сензор за кислород (нагоре/надолу) |
|
ECU2 |
 |
15 A |
ECM (КОНТРОЛЕН МОДУЛ НА ДВИГАТЕЛЯ) |
|
SENSOR3 |
 |
10 A |
РЕЛЕ ЗА ГОРИВНАТА ПОМПА |
|
SENSOR2 |
 |
10 A |
КЛАПАН ЗА КОНТРОЛ НА МАСЛОТО, ЕЛЕКТРОМАГНИТЕН КЛАПАН ЗА КОНТРОЛ НА ПРЕЧИСТВАНЕТО, УПРАВЛЕНИЕ НА РЕГУЛИРУЕМИЯ КЛАПАН НА МАСЛЕНАТА ПОМПА, РЕЛЕ НА ОХЛАЖДАЩИЯ ВЕНИЛАТОР НА ДВИГАТЕЛЯ,ИЗОЛИРАЩ КЛАПАН НА РЕЗЕРВОАРА ЗА ГОРИВО(PHEV) |
|
FRT WIPER1 |
 |
25 A |
Мотор за предните чистачки |
|
ECU 3 |
 |
10 A |
ECM (КОНТРОЛЕН МОДУЛ НА ДВИГАТЕЛЯ) |
|
IEB 4 |
 |
10 A |
Интегриран електронен спирачен модул |
|
EWP 3 |
 |
10 A |
Електронна водна помпа на двигателя |
|
OBC |
 |
10 A |
ВЪТРЕШНО ЗАРЯДНО УСТРОЙСТВО(PHEV) |
|
ECU1 |
 |
20 A |
ECM (КОНТРОЛЕН МОДУЛ НА ДВИГАТЕЛЯ) |
|
B/ALARM HORN |
 |
15 A |
РЕЛЕ НА КЛАКСОНА ЗА АЛАРМАТА ПРОТИВ КРАДЦИ |
|
IGN COIL |
 |
20 A |
Запалителна бобина #1/#2/#3/#4 |
|
CHARGER |
 |
10 A |
РЕЛЕ НА ЗАКЛЮЧВАНЕТО/ОТЛЛЮЧВАНЕ НА ЗАРЯДНОТО (PHEV) |
|
DCT3 |
 |
15 A |
ТРАНСМИСИЯ С ДВОЕН СЪЕДИНИТЕЛ |
Реле
В следващата таблица са дадени типовете на релетата.
|
Име на реле |
Символ |
ТИП |
|---|---|---|
|
Fuel Pump Relay |
 |
МИКРО |
|
PTC Heater1 Relay |
 |
МИКРО |
|
Blower Relay |
 |
МИКРО |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
МИКРО |
|
Battery Cooling Fan Relay (HEV) |
|
МИКРО |
|
PDM (IG1) RELAY |
 |
МИКРО |
|
PDM (ACC) RELAY |
 |
МИКРО |
|
PDM (IG2) RELAY |
 |
МИКРО |
|
COOLING FAN MOTOR RELAY |
 |
МИКРО |
|
PTC HEATER2 RELAY |
 |
МИКРО |
|
POWER OUTLET |
 |
МИКРО |
Панел с предпазители в отделението за двигателя (капак на полюса на батерията) (за хибрид с възможност за включване в електрическата мрежа)
