Насочване на фаровете и предните фарове за мъгла (за Европа)
Насочване на фаровете
Начин на работа
-
Напомпайте гумите до определеното налягане и отстранете всички товари от автомобила, с изключение на водача, резервната гума и инструментите.
-
Автомобилът трябва да бъде на гладка повърхност.
-
Начертайте вертикални линии (вертикални линии, преминаващи през съответните центрове на фаровете) и хоризонтална линия (хоризонтална линия, преминаваща през центъра на фаровете) на екрана.
-
С фара и батерията в нормално състояние насочете фаровете, така че най-ярката част да пада върху хоризонталните и вертикалните линии.
-

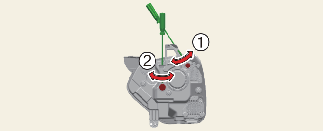

За да насочите късите светлини наляво или надясно, въртете отвертката (1) по посока на часовниковата стрелка или обратно на часовниковата стрелка. За да насочите късите светлини нагоре или надолу, въртете отвертката (2) по посока на часовниковата стрелка или обратно на часовниковата стрелка.
Насочване на предните фарове за мъгла (Ако е налично)
Предните фарове за мъгла могат да се насочат по същия начин като другите фарове. С предните фарове за мъгла и батерията в нормално състояние насочете предните фарове за мъгла.
Начин на работа
-

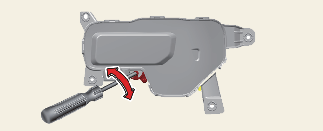

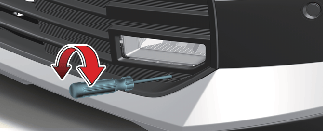

Завъртете отвертката по посока на часовниковата стрелка или обратно на часовниковата стрелка за да насочите фаровете за мъгла нагоре или надолу.
Точка за насочване

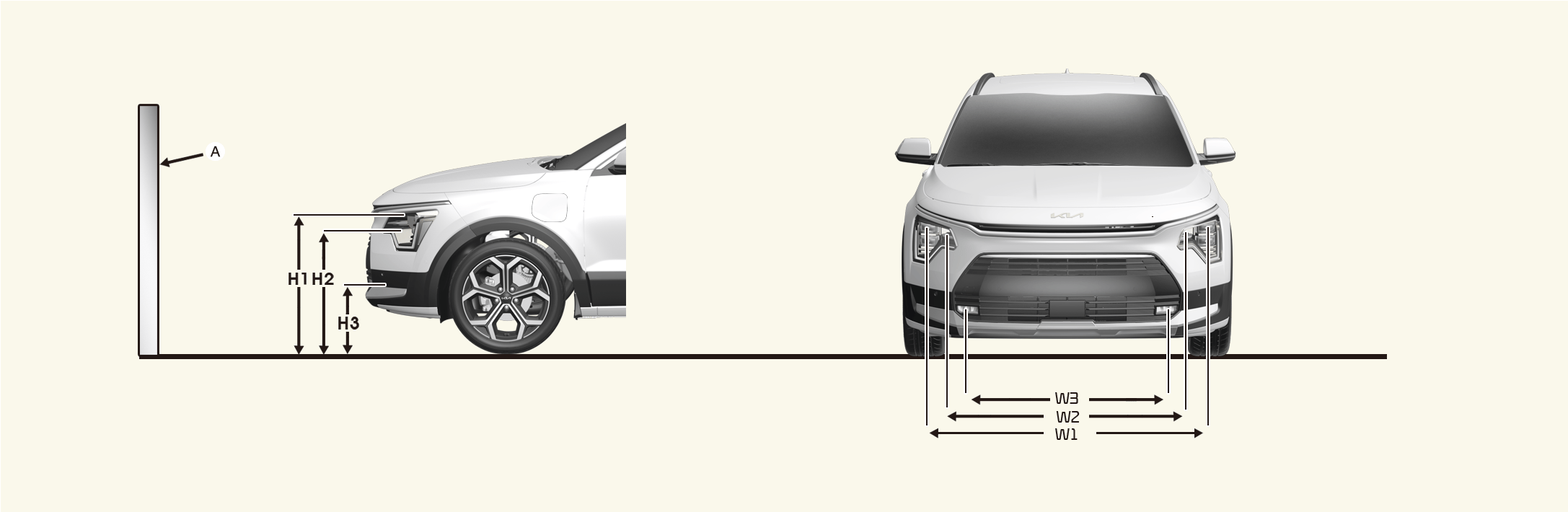

* A: Екран
|
Състояние на автомобила |
Фарове |
Предни фарове за мъгла (светодиодни) (ако е оборудвана тази функция) |
|||||
|---|---|---|---|---|---|---|---|
|
Приземна височина |
Разстояние между светлините |
Приземна височина |
Разстояние между светлините |
||||
|
Къса/Дълга светлина |
Къса/Дълга светлина |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
без водач [mm (in)] |
Тип A |
727,4 (28,6) |
1470,4 (57,9) |
373,7 (14,7) |
1060 (41,7) |
||
|
Тип B |
750,0 (29,5) |
681,1 (26,8) |
1479,8 (58,3) |
1478,5 (58,2) |
|||
|
с водач [mm (in)] |
Тип A |
717,4 (28,2) |
1470,4 (57,9) |
363,7 (14,3) |
1060 (41,7) |
||
|
Тип B |
740,0 (29,1) |
671,1 (26,4) |
1479,8 (58,3) |
1478,5 (58,2) |
|||

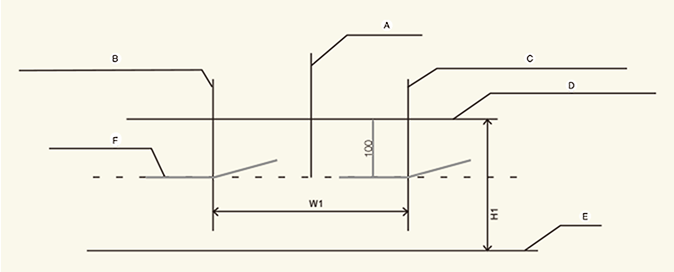

Къси светлини (автомобил с ляв волан)
-
A: Ос на автомобила
-
B: Вертикална линия на центъра на левия фар
-
C: Вертикална линия на центъра на десния фар
-
D: Хоризонтална линия на центъра на фара
-
E: Земя
-
F: Линия на прекъсване
Начин на работа
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.

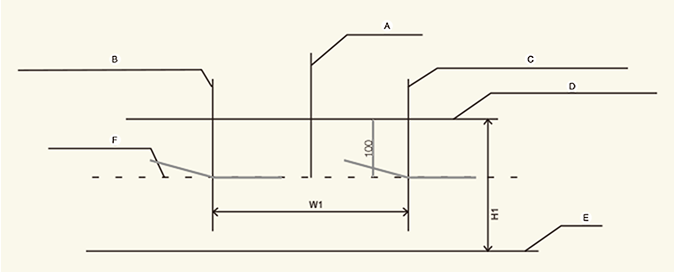

Къси светлини (автомобил с десен волан)
-
A: Ос на автомобила
-
B: Вертикална линия на центъра на левия фар
-
C: Вертикална линия на центъра на десния фар
-
D: Хоризонтална линия на центъра на фара
-
E: Земя
-
F: Линия на прекъсване
Начин на работа
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.
Предни фарове за мъгла (Ако е налично)
-
A: Ос на автомобила
-
B: Вертикална линия на центъра на левия фар за мъгла
-
C: Вертикална линия на центъра на десния фар за мъгла
-
D: Хоризонтална линия на центъра на фара за мъгла
-
E: Земя
-
F: Линия на прекъсване
-
G: Горна граница
Начин на работа
-
Включете фаровете за мъгла, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в допустимия диапазон (сенчестата област).
