Remplacement de fusible du compartiment moteur

1
Mettre le commutateur d'allumage et tous les commutateurs en position d'arrêt.
2

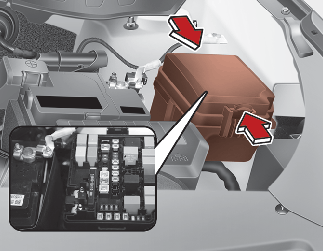

Déposer le panneau de fusible en appuyant sur l’onglet et en levant le couvercle.
3
Vérifier le fusible et remplacez-le s'il a fondu. Pour extraire ou insérer un fusible, utiliser la pince arrache-fusible qui se trouve dans le panneau de fusibles du compartiment moteur.
4
Installer un fusible de même calibre et assurez-vous qu’il est bien en place. S'il présente du jeu, nous recommandons de consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.
MISE EN GARDE

Après la vérification du panneau de fusible du compartiment moteur, reposer convenablement le couvercle du panneau de fusible (clic audible).

Sinon, des pannes électriques peuvent se produire par contact avec l’eau.

Fusible principal (fusible autoréarmable)

Si le fusible autoréarmable a fondu, il doit être retiré comme suit :

1
Mettre le commutateur d'allumage et tous les commutateurs en position d'arrêt.
2
Débrancher le câble négatif de la batterie.
3
Retirer les écrous illustrés plus haut.
4
Remplacez le fusible par un fusible neuf du même calibre.
5
Suivre les étapes dans l'ordre inverse pour reposer le fusible autoréarmable.
REMARQUE

Si le fusible autoréarmable a fondu, consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.

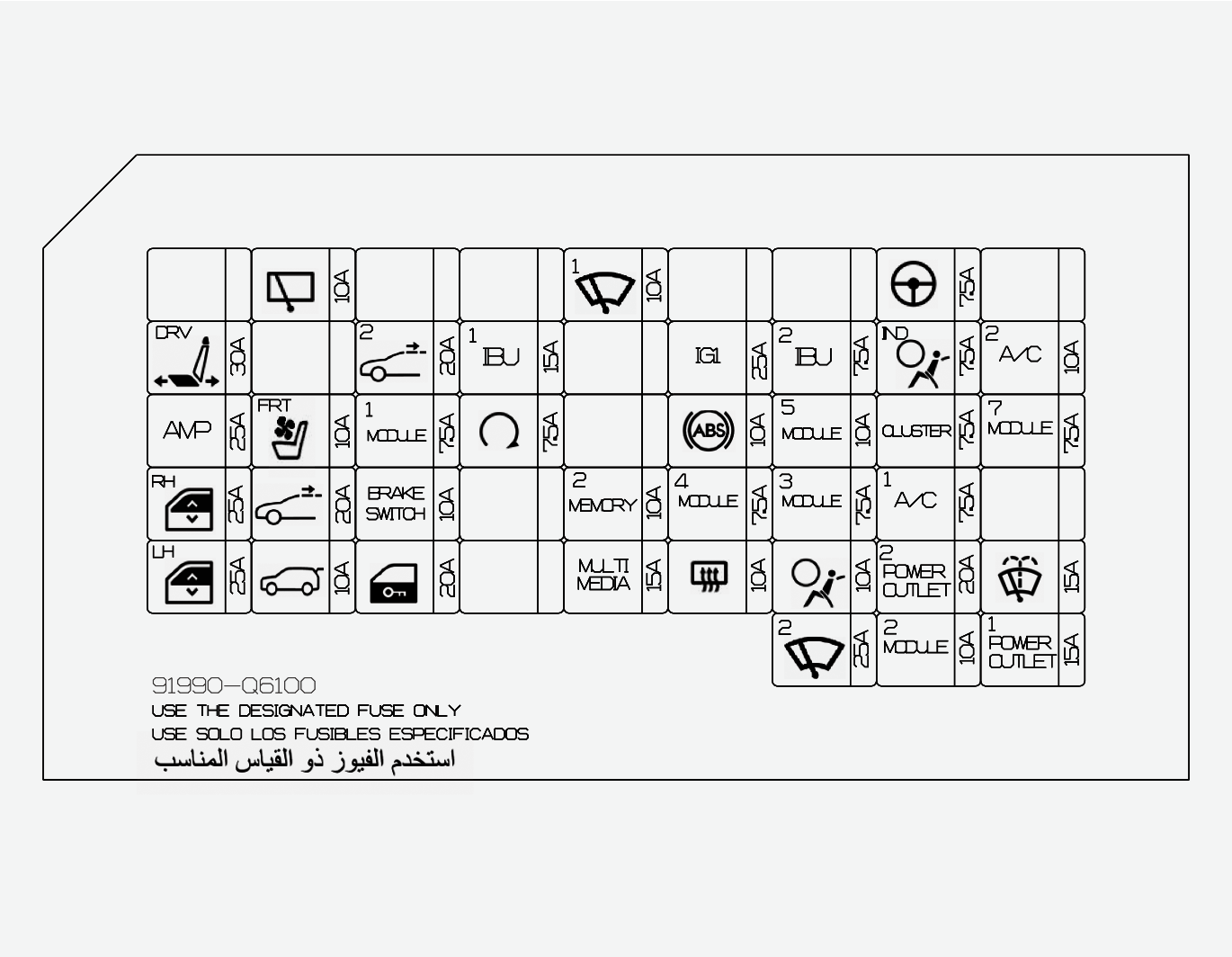

Panneau de fusibles côté conducteur

REMARQUE

Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette du côté intérieur du couvercle du panneau lorsque vous examinez le panneau de fusibles de votre véhicule. Ce diagramme reprend les informations spécifiques pour votre véhicule.

Consulter le tableau suivant pour obtenir la description du fusible.

Nom des fusibles

Symbole

Calibre du fusible

Circuit protégé

SIÈGE À COMMANDE ÉLECTRIQUE (CONDUCTEUR)

30 A

Commutateur manuel de siège de conducteur

AMP

25 A

Sans ISG : AMP (amplificateur)

Avec ISG : convertisseur CD-CD

P/WDW RH

25 A

Relais de vitre électrique côté droit, Module de lève-vitres électriques conducteur à sécurité

LÈVE-VITRE PASSAGER GAUCHE

25 A

Relais de vitre électrique côté gauche, Module de lève-vitres électriques conducteur à sécurité

WIPER RR

10 A

Bloc de jonction du compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière

SEAT VENT FRT

10 A

Module de commande de siège à ventilation avant

TOIT OUVRANT

20 A

Unité du toit ouvrant

TAIL GATE OPEN

10 A

Relais de hayon

MODULE 1

7,5 A

Contacteur de détresse, connecteur Data Link

CONTACTEUR DE FREIN

10 A

Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée)

VERROUILLAGE DES PORTES

20 A

Relais de verrouillage des portes, relais de déverrouillage des portes

IBU 1

15 A

IBU (Unité de commande de carrosserie intégrée)

START (démarrage)

7,5 A

[Boîte de vitesses manuelle sans clé intelligente] Verrouillage de l'allumage et contacteur d'embrayage

[Boîte de vitesses manuelle avec clé intelligente] Bloc du compartiment moteur (relais de démarreur), IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur), PCM (module de commande de groupe motopropulseur)

[Boîte de vitesses automatique] Contacteur de plage de boîte de vitesses

WIPER FRT1

10 A

IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur)/ PCM (module de commande de groupe motopropulseur)

MÉMOIRE 2

10 A

Boîtier de relais ICM (Module de circuit intégré) (Relai de rabattement/déploiement des rétroviseurs extérieurs), combiné d'instrument, module de commande de climatisation, témoin de sécurité, affichage tête haute

MULTIMÉDIA

15 A

Unité principale audio, audio/vidéo et navigation

COMMUTATEUR D’ALLUMAGE 1

25 A

Bloc compartiment moteur (Fusible - F33, F34 et F35)

ABS

10 A

Module de commande ESP (programme de stabilité électronique)

REAR HAETED

10 A

Module de commande de climatisation, PCM (module de commande de groupe motopropulseur), ECM (module de commande du moteur)

IBU 2

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 5

10 A

Rétroviseur électrochrome, IBU (module de commande de carrosserie intégré), chargeur sans fil avant, témoin de position du levier de sélection de vitesse, contacteur de console du conducteur, unité principale audio, audio/vidéo et navigation, module de commande de climatisation, commutateur de coussin de planche de bord, AMP (amplificateur), module de commande de ventilation de siège avant

MODULE 3

7,5 A

Levier sélecteur de boîte de vitesses automatique, Commutateur de feu stop

AIR BAG

10 A

Module de commande du système SRS (système de retenue supplémentaire)

FRT WIPER2

25 A

Bloc de jonction du compartiment moteur (relais d'essuie-glace 1), Moteur d'essuie-glace avant

MDPS*1

7,5 A

Unité MDPS (direction assistée entraînée par moteur)

A/BAG IND

7,5 A

Combiné d'instruments

CLUSTER

7,5 A

Bloc d'instruments, Affichage haut de tête

A/C1

7,5 A

Bloc du compartiment moteur (relais de soufflante), Module de commande de climatisation

PRISE ÉLECTRIQUE 2

20 A

Prise électrique avant n° 1

MODULE 2

10 A

Chargeur USB, IBU (unité de commande intégrée de carrosserie), audio, surveillance de vue environnante, unité principale Audio/Vidéo et Navigation, purificateur d'air, AMP (amplificateur), Commutateur de rétroviseur électrique extérieur

CLIMATISATION 2

10 A

Module de commande de climatiseur

MODULE 7

7,5 A

Phares gauche/droit, IBU (unité de commande intégrée de carrosserie), commutateur de coussin de planche de bord, module de commande de ventilation avant

LAVE-VITRE

15 A

Commutateur multifonction

PRISE DE COURANT1

15 A

Prise électrique avant n° 1

MODULE 4

7,5 A

Frein de stationnement électronique, commutateur ESP (Module de commande de programme de stabilité électronique), unité du système d'assistance de maintien de voie, unité de commande de valve de dossage, IBU (Unité de commande de carrosserie intégrée), capteur d'embrayage (Smartstream G1.5), radar avant

TOIT OUVRANT 2

20 A

Unité du toit ouvrant

* 1 : MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique).

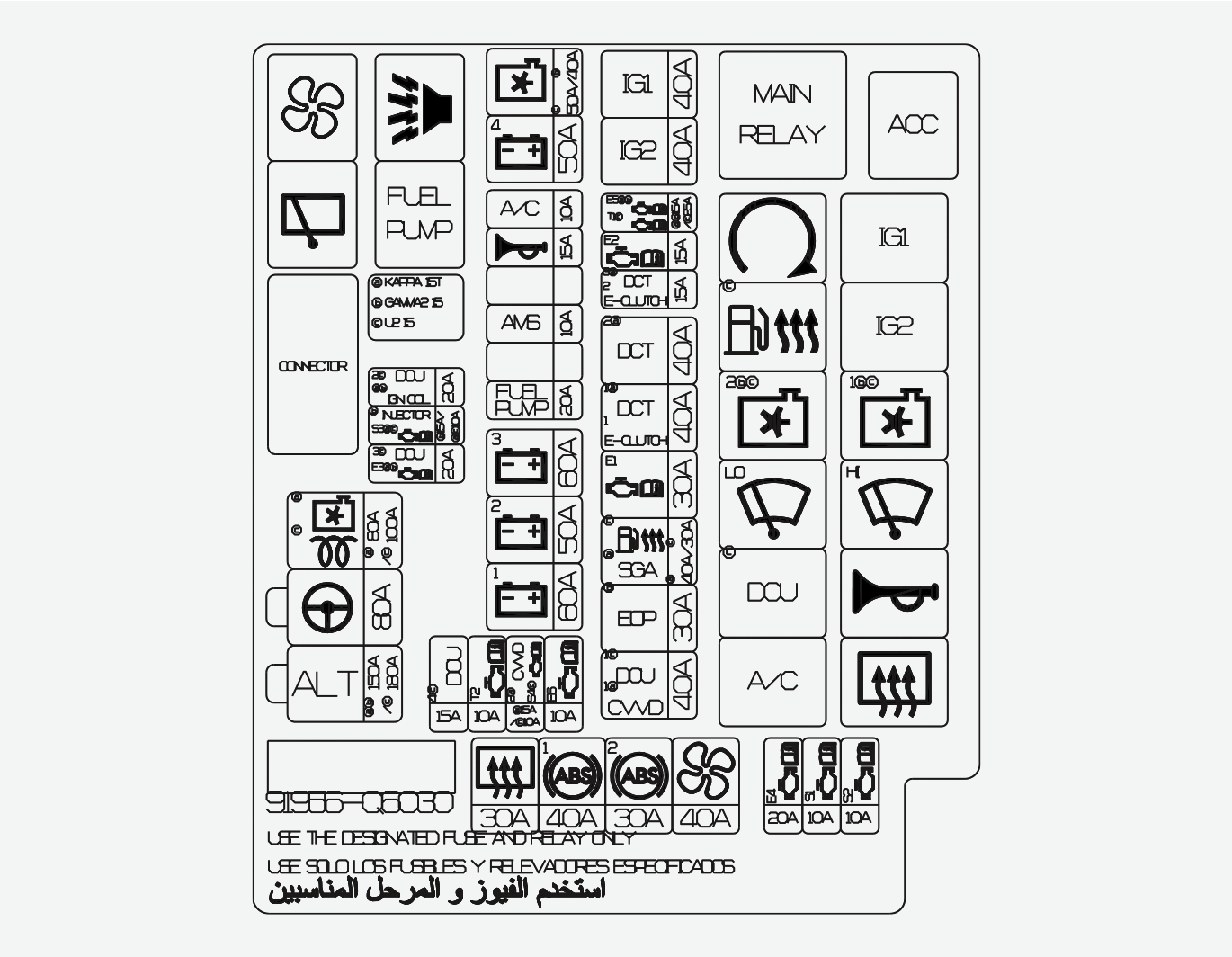

Panneau de fusibles du compartiment moteur

Consulter le tableau suivant pour obtenir la description du fusible.

Nom des fusibles

Symbole

Calibre du fusible

Circuit protégé

ALT

150 A

[TOUT] Alternateur, relais de désembueur arrière, module de commande ESP (programme de stabilité électronique), relais de soufflante

180 A

[(Diesel) 1.5 VGT] unité de relais de préchauffage, relais d'unité de commande de valve de dosage

MDPS

80 A

Unité MDPS (direction assistée entraînée par moteur)

PRÉCHAUFFAGE

100 A

[(Diesel) 1.5 VGT] Unité de relais de préchauffage

RR HTD

30 A

Relais de désembueur arrière

ABS1

40 A

Module de commande ESP (programme de stabilité électronique)

ABS2

30 A

Module de commande ESP (programme de stabilité électronique)

SOUFFLANTE

40 A

Relais de soufflerie

ECU4

20 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

CAPTEUR 1

10 A

[TOUT] Relais de pompe à carburant

[(Diesel) 1.5 VGT] Unité de dosage d'admission

CAPTEUR 2

10 A

[ALL] Relais de climatisation

[Smartstream G1.5 T-GDi] Électrovanne de commande de purge, RCV, pompe à huile V, soupape de commande d'huile, capteur d'oxygène haut et bas

[Smartstream G1.5] Électrovanne de contrôle de purge, relais Hi du ventilateur de refroidissement, relais Lo du ventilateur de refroidissement, solénoïde VIS, vanne de contrôle de l'huile, capteur d'oxygène haut et bas

[(Diesel) 1.5 VGT] Relais de chauffage de carburant, capteur de position de came, relais Hi de ventilateur de refroidissement, relais Lo de ventilateur de refroidissement, interrupteur de feu stop Lambda haut et bas

DCU 1

40 A

[(Diesel) 1.5 VGT] Relais de valve de dosage, unité de commande de valve de dosage

EOP

30 A

[Smartstream G1.5] Pompe à huile électronique (spécifications CVT et ISG uniquement)

FULL HTR

30 A

[(Diesel) 1.5 VGT] Relais de chauffage de carburant

ECU 1

30 A

Relais principal

E-CLUTCH1

40 A

[Smartstream G1.5 T-GDi, (Diesel) 1.5 VGT] E-Clutch

E-CLUTCH2

15 A

[Smartstream G1.5 T-GDi, (Diesel) 1.5 VGT] E-Clutch

ECU2

15 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

ECU5

15 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

TCU1

25 A

ECM (module de commande du moteur), PCM (module de commande de groupe motopropulseur), TCM (module de commande transmission)

IG2

40 A

Relais de démarreur, relais IG2, contacteur d'allumage

COMMUTATEUR D’ALLUMAGE 1

40 A

Relais ACC, relais IG1, contacteur d'allumage

B+1

60 A

Block de jonction ICU (relais de coupure automatique de charge à long terme, fusible - commutateur de détresse, connecteur Data Link, commutateur de feu stop, IBU (unité de commande intégrée de carrosserie))

B+2

50 A

Bloc de jonction ICU (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17)

B+3

60 A

Bloc de jonction ICU (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS18, IPS20)

POMPE À CARBURANT

20 A

Relais de la pompe à carburant

AMS

10 A

Capteur de batterie

HORN

15 A

Relais d'avertisseur sonore, Relais d'avertisseur d'alarme antivol

A/C

10 A

Relais de climatisation

B+4

50 A

Bloc de jonction ICU (Fusible - Contacteur manuel de siège de conducteur, AMP (amplificateur), relais de lève-vitre électrique droit, module lève-vitre électrique conducteur à sécurité, relais de lève-vitre électrique gauche, module lève-vitre électrique conducteur à sécurité, commande de ventilation de siège avant, toit ouvrant, relais de hayon)

VENTILATEUR REFR.

40 A

[Smartstream G1.5] Relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 1

VENTILATEUR REFR.

50 A

[(Diesel) 1.5 VGT] Relais du ventilateur de refroidissement 2, relais du ventilateur de refroidissement 1

VENTILATEUR REFR.

80 A

[Smartstream G1.5 T-GDi] Moteur de ventilateur de refroidissement

ECU6

10 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

CAPTEUR 4

10 A

[(Diesel) 1.5 VGT] Capteur d'eau de carburant, unité de relais de préchauffage

[Smartstream G1.5 T-GDi] Actionneur CVVD

TCU 2

10 A

[Smartstream G1.5 T-GDi] Contacteur d'inhibiteur (contacteur de rapport) [Boîte de vitesses auto], pompe à huile électronique [Boîte de vitesses auto]

[(Diesel) 1.5 VGT] Contacteur d'inhibiteur (contacteur de rapport) [Boîte de vitesses auto], TCM (module de commande de transmission) [boîte de vitesses auto]

[(Diesel) 1.5 VGT] Unité E-Clutch [manuelle sans embrayage]

DCU 4

15 A

[(Diesel) 1.5 VGT] Unité de commande de valve de dosage

DCU 3

20 A

[(Diesel) 1.5 VGT] Unité de commande de valve de dosage

ECU3

20 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

INJECTEUR

15 A

[Smartstream G1.5] - Injecteur #1/#2/#3/#4

CAPTEUR 3

10 A

[(Diesel) 1.5 VGT ] Capteur de débit d'air massique, capteur PM, VGT (turbocompresseur à géométrie variable) électronique, Actionneur, Électrovanne de dérivation de liquide de refroidissement EGR

[Smartstream G1.5 T-GDi] Moteur de ventilateur de refroidissement

BOBINE IGN

20 A

Bobine d'allumage #1/#2/#3/#4, Condensateur

DCU 2

20 A

[(Diesel) 1.5 VGT] Unité de commande de valve de dosage

SGA

40 A

[Smartstream G1.5 T-GDi] Actionneur de rapport intelligent

DCT1

40 A

[Smartstream G1.5 T-GDi] Module de commande de transmission (TCM)

DCT2

40 A

[Smartstream G1.5 T-GDi] Module de commande de transmission (TCM)

DCT3

15 A

[Smartstream G1.5 T-GDi] Module de commande de transmission (TCM)

CWD1

40 A

[Smartstream G1.5 T-GDi] Actionneur CWD

CWD2

15 A

[Smartstream G1.5 T-GDi] Actionneur CWD

Consultez le tableau suivant pour le type de relais

Nom du relais

Symbole

Type

Relais principal

MINI

Relais de démarrage

MICRO

Relais de chauffage du carburant

MICRO

Relais de ventilateur de refroidissement 2

MICRO

Relais d'essuie-glace 1

MICRO

Relais de DCU

MICRO

Relais de climatisation

MICRO

Relais ACC

MICRO

Relais IG1

MICRO

Relais IG2

MICRO

Relais de ventilateur de refroidissement 1

MICRO

Relais d'essuie-glace 2

MICRO

Relais de l'avertisseur sonore

MICRO

Relais de désembueur arrière

MICRO

Relais de soufflerie

MICRO

Relais d'essuie-glace arrière

MICRO

Relais de l'avertisseur sonore B/A

MICRO

Relais de la pompe à carburant

MICRO
