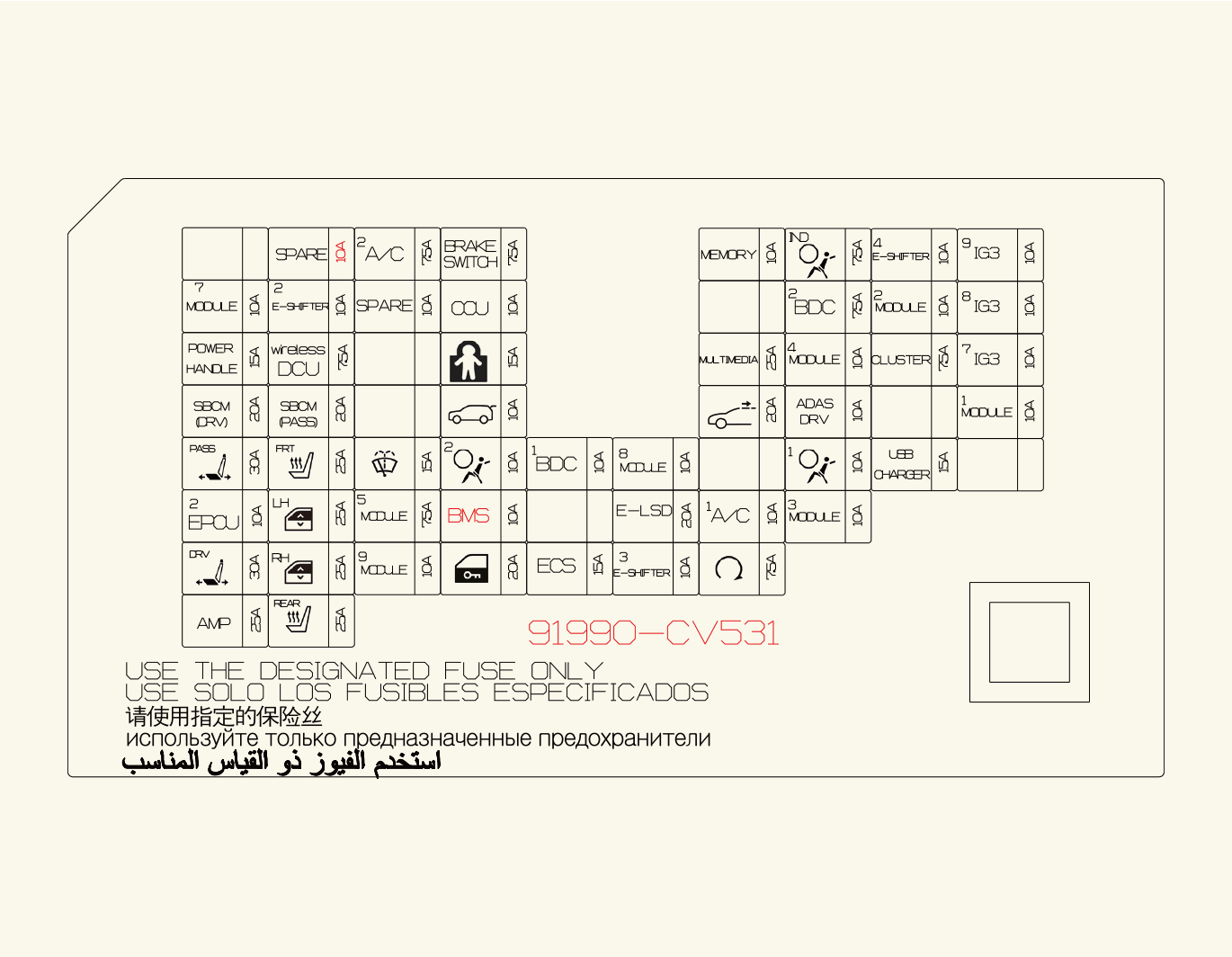

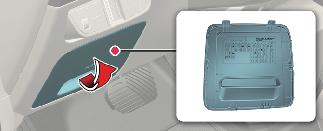

CHILD LOCK

Çocuk Kilidi Rölesi, Çocuk Kilidi Açma Rölesi

A/BAG IND

Baş Üstü Konsolu

START

VCU, IBU (Entegre Gövde Kontrol Ünitesi)

TAILGATE OPEN

Bagaj Kapağı Mandalı

MODULE3

Çok İşlevli Anahtar, IBU (Entegre Karoseri Kontrol Ünitesi), Stop Lambası Anahtarı, Sürücü Kapısı Modülü

CLUSTER

Göz Hizası Gösterge Paneli, Gösterge Paneli

IG3 8

V2L Ünitesi, ICCU, VCMS, Arka Elektronik Yağ Pompası, CDM

IG3 7

Araç İçi Sıcaklık Sensörü, Ses/Video ve Navigasyon Baş Ünitesi, A/C PTC (Pozitif Sıcaklık Katsayısı) Isıtıcısı, A/C Kontrol Modülü, Gösterge Paneli

ECS

Elektronik Kontrollü Süspansiyon

MODULE8

Sürücü/Yolcu Elektrikli Koltuk Modülü, Sürücü/Yolcu Manuel Koltuk Düğmesi

S/HEATER FRT

Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü

WASHER

Arıza Düğmesi

IG3 9

Kullanılmamıştır

AIR BAG2

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

SUNROOF

Açılır Tavan Motoru

P/WINDOW LH

Sürücü Güvenliği Elektrikli Cam Düğmesi (LHD), Yolcu Güvenliği Elektrikli Cam Düğmesi (RHD), Arka Elektrikli Cam Anahtarı LH

SPARE

Kullanılmamıştır

E-SHIFTER 3

Elektronik ATM (Otomatik Şanzıman) Vites Kadranı

MODULE4

Ön/Arka Köşe Radarı Sol/Sağ, Ön/Arka İnvertör, ADAS Sürüş ECU, VESS (Sanal Motor Sesi Sistemi) Ünitesi, Ön Radar, Önden Görünüş Kamerası, ADAS Park ECU, Konsol Üst Kapak Düğmesi

USB CHARGER

Sürücü/Yolcu Koltuğu USB Şarj Cihazı, Ön Konsol USB Şarj Cihazı #1/#2

MEMORY

Sigorta - MEMORY2, Gösterge Paneli, A/C Kontrol Modülü, Konsol Mood Lambası (Üst/Alt), Konsol Zemin Düğmesi, Sürücü/Yolcu Kapısı Mood Lambası, Arka Kapı Mood Lambası Sol/Sağ

SPARE

Kullanılmamıştır

A/C2

Klima Kontrol Modülü, Yüksek Basınç Valfi, Soğutma suyu Valfi #1/#2 P/R Bağlantı Bloğu (Blower Relay), BSA Soğutma suyu #1, Klima Soğutma suyu Valfi

AMP

AMP (Amplifikatör)

P/WINDOW RH

Yolcu Güvenliği Elektrikli Cam Düğmesi (LHD), Sürücü Güvenliği Elektrikli Cam Düğmesi (RHD), Arka Elektrikli Cam Anahtarı RH

MODULE5

Veri Bağlantısı Konektörü, Elektro Kromik Ayna, E-CALL Ünitesi, ADP, Ses/Video ve Navigasyon Baş Ünitesi, Çarpışma Pedi Anahtarı, Far LH/RH, AMP (Amplifikatör), Akıllı Telefon Kablosuz Şarj Cihazı, Sürücü/Yolcu Elektrikli Koltuk Modülü, Ön Koltuk Havalandırma Kontrol Modülü, Ön Koltuk Isıtıcı Kontrolü Arka Koltuk Isıtıcı Kontrol Modülü, Konsol Zemin Anahtarı, Otomatik Far Seviyeleme Cihazı Modülü, IFS (Akıllı Ön Aydınlatma Sistemi) Modülü

BRAKE SWITCH

Stop Lambası Anahtarı, IBU (Entegre Gövde Kontrol Ünitesi)

P/SEAT DRV

Sürücü Elektrikli Koltuk Anahtarı, Sürücü Elektrikli Koltuk Modülü (IMS (Entegre bellek sistemi) ile)

A/C1

Klima Kontrol Modülü

AIR BAG1

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

MODULE2

AMP (Amplifikatör), ADP, P/E Bağlantı Bloğu (Güç Çıkışı Rölesi), IBU (Entegre Gövde Kontrol Ünitesi), E-CALL Ünitesi, ADAS Ünitesi, Ses/Görüntü ve Navigasyon Klavyesi, Ses/Görüntü ve Navigasyon Baş Ünitesi

MULTIMEDIA

Ses/Video ve Navigasyon Baş Ünitesi

DOOR LOCK

Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi, Ölü Kilit Rölesi

MODULE1

Dörtlü Flaşör Anahtarı, Çok İşlevli Anahtar, Veri Bağlantı Konnektörü, Yağmur Sensörü, UIP Sireni, UIP Sensörü, PTG Ünitesi, Sürücü Kapısı Modülü, Sürücü/Yolcu Dış Ayna Ünitesi

P/SEAT PASS

Ön Yolcu Elektrikli Koltuk Şalteri, Ön Yolcu Elektrikli Koltuk Modülü

MODULE7

AFCU Sürücü/Yolcu, Elektrikli Cam Ana SW, Aktif Hava Kapağı Sağ/Sol, ICC, ETCS, TILT TELE ÜNİTESİ, BSA Soğutucu Yüksek Basınç Valfi, Soğutucu Akışkan Valfi, Klima Soğutma Sıvısı Valfi

POWER HANDLE

Tilt Tele Ünitesi

SBCM DRV

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (Dozaj Kontrol Ünitesi)

SBCM PASS

MODULE9

SÜRÜCÜ/Yolcu Elektrikli Koltuk Modülü

CCU

CCU (Merkezi İletişim Ünitesi)

BMS

BDC1

E - LSD

BDC2

S/HEATER RR

Arka Koltuk Isıtıcı Kontrol Modülü

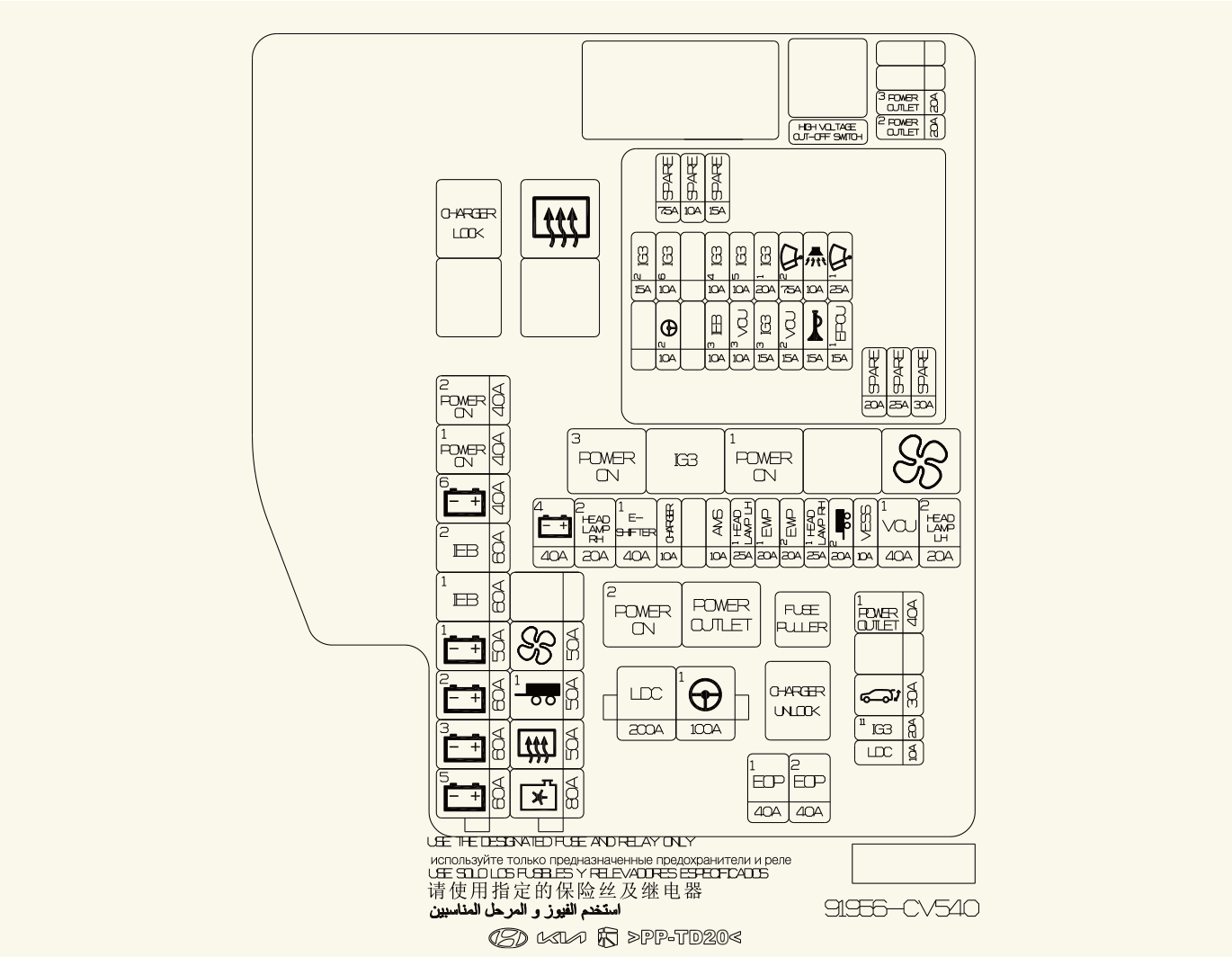

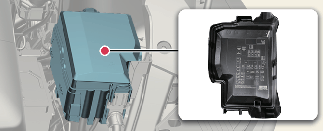

MULTI FUSE-1

LDC

P/R Bağlantı Noktası (Sigorta: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

MDPS Birimi

* MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

MULTI FUSE-3

B+6

PDC Bağlantı Bloğu (Sigorta: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1)

B+5

PCB Bloğu (IG3 Main Relay, Sigorta: WIPER1, EPCU1, B/ALARM, KORNA, VCU2)

B+3

PDC Bağlantı Bloğu (Sigorta: ÇOCUK KİLİDİ, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

PDC Bağlantı Bloğu (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

PDC Bağlantı Bloğu (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

IEB Birimi

IEB2

IEB Birimi

POWER ON 1

P/R Bağlantı Bloğu (ACC Relay, IG1 Relay)

POWER ON 2

P/R Bağlantı Bloğu (IG2 Relay)

MULTI FUSE-2

C/FAN

Soğutma Fanı Motoru

RR HTD

P/R Bağlantı Bloğu (Rear Heated Relay)

TRAILER1

Römork Bağlantı Ünitesi

BLOWER

P/R Bağlantı Bloğu (Blower Relay)

SİGORTA

B+4

PDC Bağlantı Bloğu (Uzun Süreli Yük Mandalı Rölesi, Sigorta: IAU, ECS, BATARYA YÖNETİMİ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

P/R Bağlantı Bloku (E-Vites Rölesi, Sigorta: E-SHIFTER2)

CHARGER

P/R Bağlantı Bloğu (Şarj Cihazı Kilit Rölesi, Şarj Cihazı Kilit Açma Rölesi ), ICCU, VCMSCDM, CDM

AMS

12V Batarya Sensörü

EWP1

Elektronik Su Pompası #1

EWP2

Elektronik Su Pompası #2

TRAILER2

Römork Bağlantı Ünitesi

VESS

VESS Birimi

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

PTG Birimi

PDC Bağlantı Bloğu (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Arka Elektronik Yağ Pompası

EOP2

Ön Elektronik Yağ Pompası (4WD)

P/OUTLET3

Arka Priz

P/OUTLET2

Ön Güç Çıkışı

WIPER1

PCB (Baskılı Devre Kartı) Bloğu (Silecek Ana Rölesi)

EPCU1

Ön İnvertör (4WD)

B/ALARM

PCB (Baskılı Devre Kartı) Bloğu (Hırsız Alarmı Korna Rölesi)

HORN

PCB (Baskılı Devre Kartı) Bloğu (Korna Rölesi)

WIPER2

IBU (Entegre Gövde Kontrol Ünitesi)

VCU2

VCU

IG3 1

PDC Bağlantı Bloğu (Sigorta: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektronik Su Pompası

IG3 5

BMS (Batarya Yönetim Sistemi) Soğutma Suyu 3 Yollu Valfi

VCU3

VCU

IG3 4

Elektronik Su Pompası #1, #2, Elektronik A/C Kompresörü

IEB3

IEB Birimi

IG3 6

Soğutma Fanı Motoru, Ön Elektronik Yağ Pompası (4WD)

MDPS2

MDPS Birimi

* MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

IG3 2

Ön İnvertör (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
