Far hedefleme (Avrupa için)
Far ayarı
Kullanım
-
Lastikleri belirtilen basınca kadar şişirin ve sürücü, yedek lastik ve aletler dışındaki tüm yükleri araçtan kaldırın.
-
Araç düz bir zemine yerleştirilmelidir.
-
Ekrana dikey çizgiler (ilgili far merkezlerinden geçen dikey çizgiler) ve yatay bir çizgi (farların merkezinden geçen yatay çizgi) çizin.
-
Far ve batarya normal durumdayken, farları en parlak kısım yatay ve dikey çizgilere düşecek şekilde tutun.
-

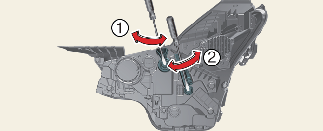

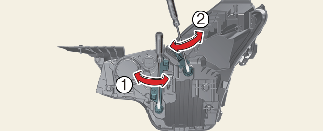

Kısa farı sola veya sağa yönlendirmek için tornavidayı (1) saat yönünde veya saat yönünün tersine çevirin. Kısa farı yukarı veya aşağı yönlendirmek için tornavidayı (2) saat yönünde veya saat yönünün tersine çevirin.

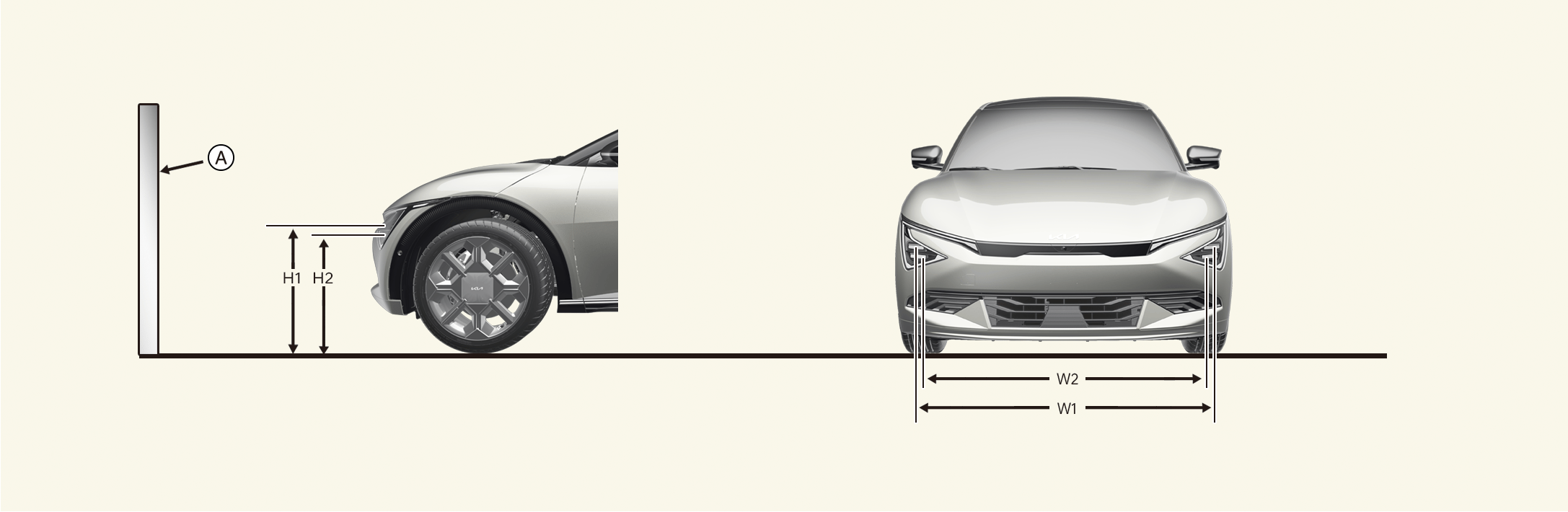

Ayar noktası
* A: Ekran
|
Araç durumu |
Far (LED tipi) |
||||
|---|---|---|---|---|---|
|
Zemin Yüksekliği |
Lambalar arasındaki mesafe |
||||
|
H1 (DÜŞÜK) |
H2 (YÜKSEK) |
W1 (DÜŞÜK) |
W2 (YÜKSEK) |
||
|
sürücüsüz [mm (inç)] |
Tip A |
664 (26,1) |
615 (24,2) |
1.556 (61,3) |
1.620 (63,8) |
|
Tip B |
1.602 (63) |
1.576 (62) |
|||
|
sürücü ile [mm (inç)] |
Tip A |
654 (25,7) |
605 (23,8) |
1.556 (61,3) |
1.620 (63,8) |
|
Tip B |
1.602 (63) |
1.576 (62) |
|||

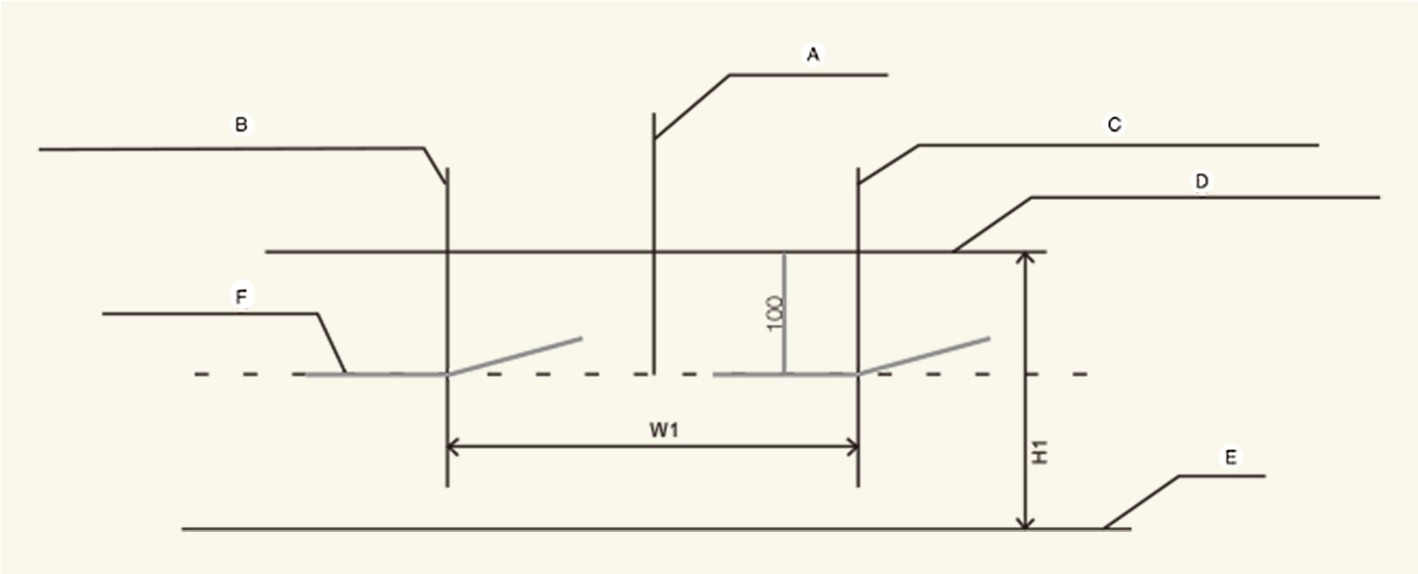

Kısa far (Soldan Direksiyonlu Araç)
-
A: Araç ekseni
-
B: Sol far ampul merkezinin dikey çizgisi
-
C: Sağ far ampul merkezinin dikey çizgisi
-
D: Far ampul merkezinin yatay çizgisi
-
E: Zemin
-
F: Kesim çizgisi
Kullanım
-
Sürücü araçta olmadığında kısa farı açın.
-
Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.
-
Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.
-
El frenini devreden çıkarın ve vitesi N (Boşta) konumuna getirin, ayrıca far seviye ayar cihazı varsa, far seviye ayar cihazı düğmesini '0' konumuna getirin.

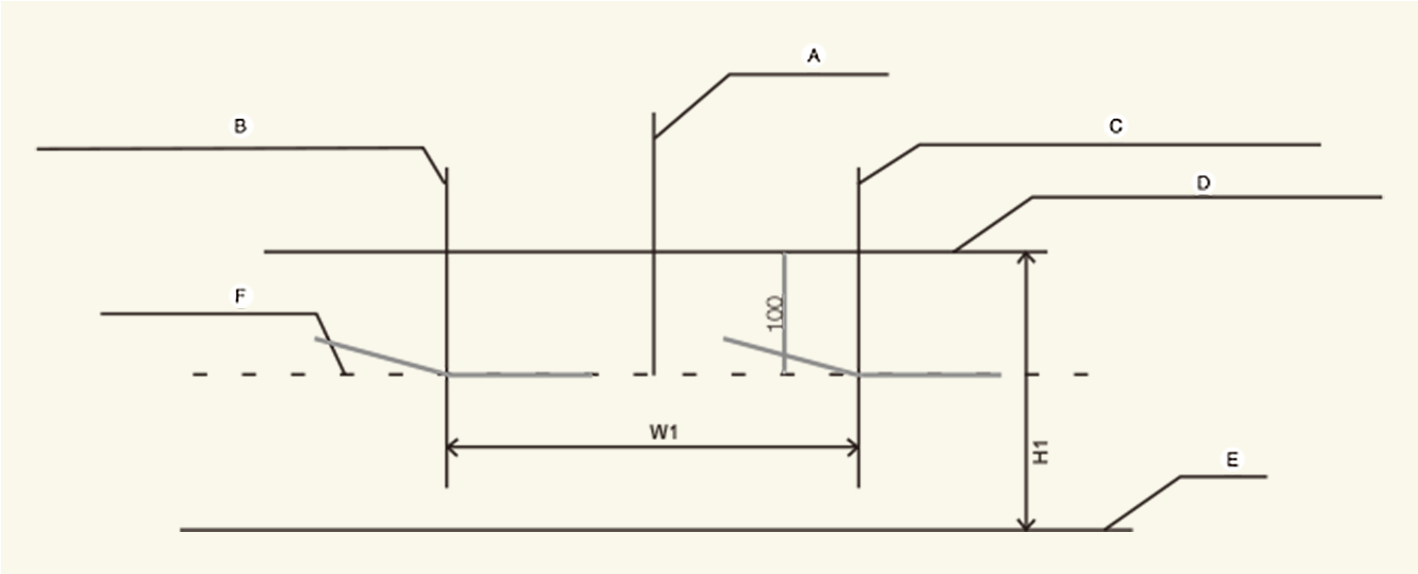

Kısa far (Sağdan Direksiyonlu Araç)
-
A: Araç ekseni
-
B: Sol far ampul merkezinin dikey çizgisi
-
C: Sağ far ampul merkezinin dikey çizgisi
-
D: Far ampul merkezinin yatay çizgisi
-
E: Zemin
-
F: Kesim çizgisi
Kullanım
-
Sürücü araçta olmadığında kısa farı açın.
-
Kesim çizgisi, resimde gösterilen kesim çizgisine yansıtılmalıdır.
-
Kısa far ayarlanırken, yatay far ayarı yapıldıktan sonra dikey far ayarı yapılmalıdır.
-
El frenini devreden çıkarın ve vitesi N (Boşta) konumuna getirin, ayrıca far seviye ayar cihazı varsa, far seviye ayar cihazı düğmesini '0' konumuna getirin.
