Beskrivelse af sikring-/relæpanel
Indvendige dæksler til sikrings/relæpanel, nvor De kan finde sikrings/relæetiketten, der beskriver sikring/relæ-navn og -kapacitet.
Ikke alle sikringspanel-beskrivelser i denne manual kan passe på bilen. Det passer på tidspunktet, hvor manualen er udgivet. Når De kontrollerer sikringspanelet i din bil, så gør det i henhold til sikringspanel-mærkatet.

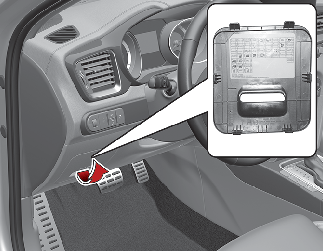

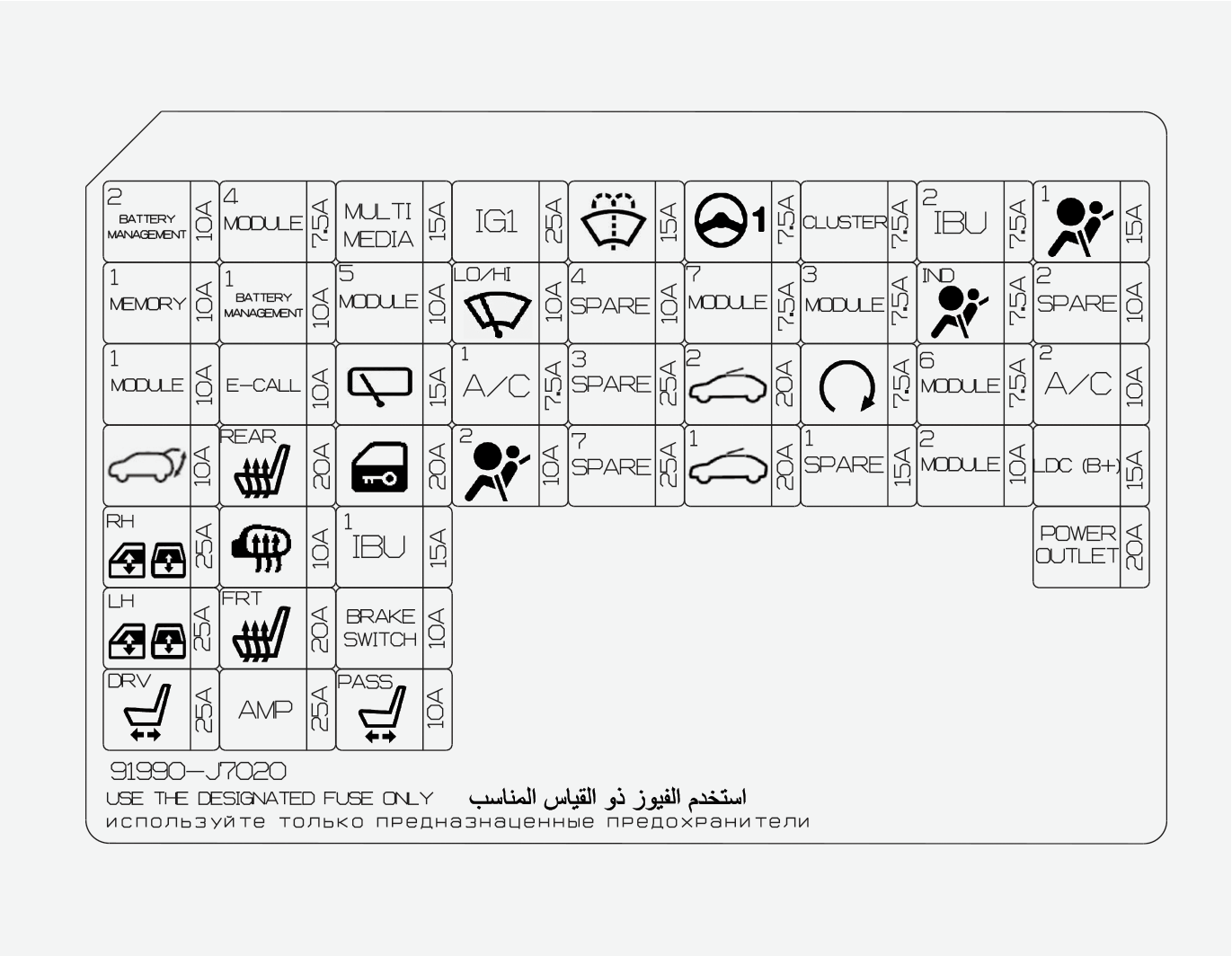

Sikringspanel i førersiden
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
BATTERI STYRING 2 |
 |
10 A |
BMS (batteristyringssystem) |
|
HUKOMMELSE 1 |
 |
10 A |
Førersædets IMS-modul (integreret hukommelsessystem), kontrolmodul for klimaanlæg, elbagklapmodul |
|
MODUL 1 |
 |
10 A |
Aktivt luftskød, datalinkstik, instrumentklynge, fareafbryder, ICM (integreret kredsløbsmodul) relæboks (sidespejl foldet/udfoldet), automatisk lys- & fotosensor, konsolkontakt, førersæde/passager-smartkey uden håndtag |
|
BAGKLAP |
 |
10 A |
Bagklaprelæ |
|
ELRUDER I HØJRE SIDE |
 |
25 A |
Elvindue, højre side, siderelæ, forreste sikkerhedsstrøm for vinduesmodul, bagerste sikkerhedsstrøm for vinduesmodul, højre side |
|
ELRUDER I VENSTRE SIDE |
 |
25 A |
Elvindue, venstre side, siderelæ, forreste sikkerhedsstrøm for vinduesmodul, bagerste sikkerhedsstrøm for vinduesmodul, venstre side |
|
STRØM I FØRERSÆDET |
 |
25 A |
Førersædets IMS-modul (integreret hukommelsessystem), førersædets manuelle omskifter |
|
MODUL 4 |
 |
7,5 A |
Styringsmodul for frontassistent til undvigelse af kollision, vejbaneassistent, Bagerste hjørneradar H/V, parkeringsassistent, kollisionspudekontakt, IBU (integreret kropskontrolenhed), elektrisk parkeringsbremsekontatk, doseringsstyringsmodul, aktiv luftklap |
|
E-CALL |
 |
10 A |
MTS (Mozen Telematics System)-internetopkaldsmodul |
|
BAGSÆDEVARMER |
 |
20 A |
Kontrolmodul for bagsædevarmer |
|
OPVARMET SPEJL |
 |
10 A |
Førersæde/passager-sidespejlskontrol, kontrolmodul for klimaanlæg, ECM (motorkontrol-modul)/PCM (fremdriftssystem-kontrolmodul) |
|
FORSÆDEVARMER |
 |
20 A |
Forsædevarme kontrolmodul, Kontrolmodul til forreste luftventilation |
|
AMP |
 |
25 A |
Lav DC (jævntstrøm), DC-konverter (jævnstrøm/forstærker), AMP (forstærker) |
|
MULTIMEDIE |
 |
15 A |
Lav jævnstrømskonverter (jævnstrøm, lyd/forstærker), lyd, lyd/video- og navigationsenhed |
|
MODUL 5 |
|
10 A |
Elektrisk parkeringsbremsekontakt, reguleringsmodul for bagsædevarmer, MTS (Mozen Telematics System) internetopkaldsmodul, elektrokrom-spejl, lyd, lyd/video- og navigationsenhed, belysning for skift af automatisk transmission, kontrolmodul for klimaanlæg, lav jævnstrømskonverter (jævnstrøm, lyd/forstærker), forsædevarmer-modul, kontrolmodul for forsædeventilation, førersæde-IMS-modul (integreret hukommelsessystem), forlygte for venstre og højre side |
|
BAGRUDENS VINDUESVISKER |
 |
15 A |
Bagrudens vinduesvisker-motor, ICM (integreret kredsløbsmodul), relæbox (bagrudens vinduesvisker-relæ) |
|
DØRLÅS |
 |
20 A |
Relæ for låsning/oplåsning af døre |
|
IBU 1 |
 |
15 A |
IBU (integreret karosseristyrings-enhed) |
|
BREMSEKONTAKT |
 |
10 A |
IBU (integreret karosseristyrings-enhed), stoplys-kontakt |
|
STRØM TIL PASSAGERSÆDE |
 |
10 A |
Forsædevarme kontrolmodul, Kontrolmodul til forreste luftventilation |
|
IG 1 |
 |
25 A |
Motorrums-samledåse (sikring - ECU5, SENSOR4, ABS3, TCU2) |
|
VINDUESVISKER |
 |
10 A |
Motorrums-samledåse (forrudens vinduesvisker-relæ), forrudens vinduesvisker-motor, IBU (integreret karosseristyrings-enhed), ECM (kontrolmodul for motor)/PCM (fremdriftskontrolmodul) |
|
LUFTFILTER KLIMAANLÆG 1 |
 |
7,5 A |
Motorrums-samledåse (VENTILATOR 3-relæ, PTC-VARMER 2-relæ, BLÆSER-relæ, PTC-VARMER 1-relæ, PTC-VARMER 3-relæ), kontrolmodul for klimaanlæg |
|
AIR BAG 2 |
 |
10 A |
SRS-kontrolmodul (supplerende fastholdelsessystem) |
|
VASKER |
 |
15 A |
Multifunktionsafbryder |
|
MDPS |
 |
7,5 A |
MDPS-enhed (motordrevet servostyring) |
|
MODUL 7 |
 |
7,5 A |
Kontrolmodul for bagsædevarmer, kontrolmodul for forsædevarmer, kontrolmodul for forsæde-luftventilations, dysevarmer, motorrums-samledåse (FORLYGTE-relæ (fjernlys), DCU-relæ (kontrolenhed for doseringsstyrings)), ventilator-motor |
|
SOLTAG 2 |
 |
20 A |
Panoramasoltagsmotor |
|
SOLTAG 1 |
 |
20 A |
Panoramasoltagsmotor |
|
KONTROLPANEL |
KONTROLPANEL |
7,5 A |
Instrumentklynge |
|
MODUL 3 |
 |
7,5 A |
Kontakt for sport-tilstand, kontakt for lampeskift |
|
START |
 |
7,5 A |
ICM (integreret kredsløbsmodul), relæboks (tyverialarmsrelæ), transmissionsområdeomskifteren, motorrums-samledåse (PDM 3-relæ (IG1)), IBU (integreret karosseristyrings-enhed), ECM (kontrolmodul for motor), PCM (fremdriftskontrolmodul) |
|
IBU 2 |
 |
7,5 A |
IBU (integreret karosseristyrings-enhed) |
|
KONTROLLAMPE FOR AIRBAG |
 |
7,5 A |
Instrumentklynge, farekontakt |
|
MODUL 6 |
 |
7,5 A |
IBU (integreret karosseristyrings-enhed) |
|
MODUL 2 |
 |
10 A |
Lyd, lyd/video og navigations-enhed, lav jævnstrømskonverter (jævnstrøm, lyd/forstærker), IBU (integreret karosseristyrings-kontrolenhed), MTS (Mozen Telematics System), internetopkalds-modul, trådløs oplader, samledåse i motorrum (stikkontaktsrelæ), forstærker, sidespejls-kontakt |
|
AIRBAG 1 |
 |
15 A |
SRS-kontrolmodul (supplerende fastholdelsessystem) |
|
LUFTFILTER KLIMAANLÆG 2 |
 |
10 A |
Samledåse i motorrum (blæser-relæ), kontrolmodul for klimaanlæg, blæser-modstand, blæser-motor, ECM (motorkontrolmodul)/PCM (fremdriftssystem-kontrolmodul) |
|
LDC (B+) |
 |
15 A |
Lyd, lyd/video & navigationsehed, instrumentklynge, kontrolmodul for klimaanlæg, lav jævnstrømskonverter (jævnstrøm, lyd/forstærker) |
|
STRØMUDTAG |
 |
20 A |
Strømudtag (fortil), strømudtag (venstre) |

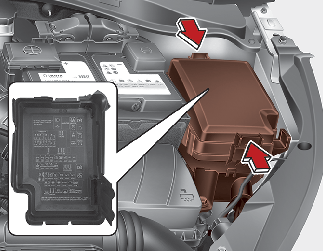

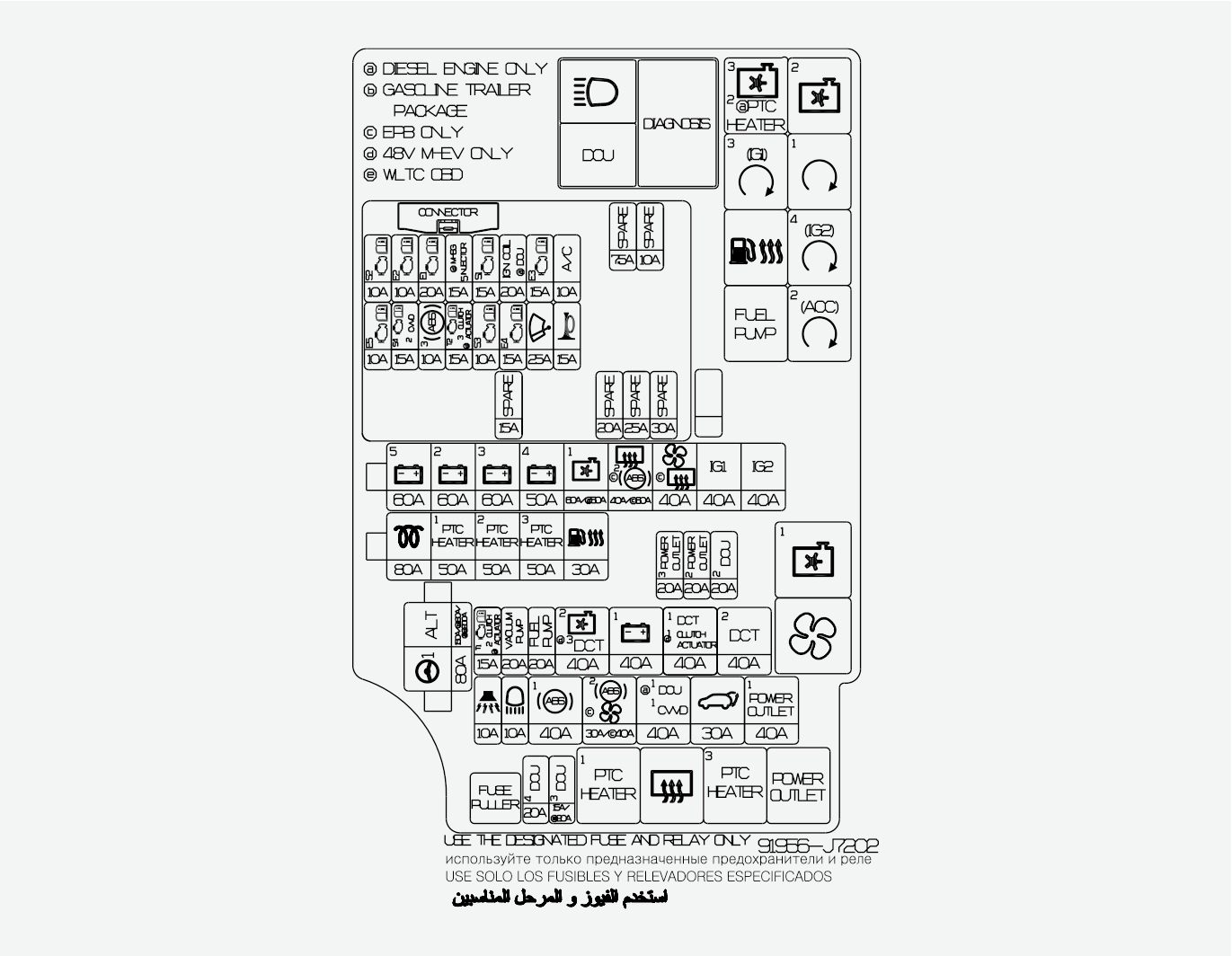

Motorrummets sikringspanel

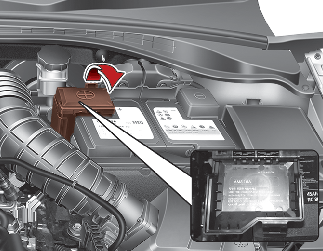

Motorrummets sikringspanel (batteriterminal-låg)
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
GENERATOR |
GEN |
150/180/200 A |
Sikring: TYVERIALAM, FORLYGTE (fjernlys), ABS1, ABS2, DCU1, ELBAGKLAPMODUL, STRØMUDTAG1, Generator |
|
MDPS |
|
80 A |
MDPS-enhed (motordrevet servostyring) |
|
BATTERI 5 |
 |
60 A |
Sikring: VENTILATOR1, VARME I BAGSÆDET, PTC-VARMER2, PTC-VARMER3, BRÆNDSTOFVARMER, motorkontrol-relæ |
|
BATTERI 2 |
 |
60 A |
Samledåse for instrumentpanel |
|
BATTERI 3 |
 |
60 A |
Samledåse for instrumentpanel |
|
BATTERI 4 |
 |
50 A |
Samledåse for instrumentpanel (sikring: BAGKLAP, VINDUESSTRØM (HØJRE), VINDUESSTRØM (VENSTRE), STRØM TIL FØRERSÆDET, FORSÆDEVARMER, STRØM TIL PASSAGERSÆDER, SOLTAG2, SOLTAG1) |
|
VENTILATOR 1 |
|
60/ 50 A |
VENTILATOR 2-relæ, VENTILATOR 1-relæ |
|
OPVARMET BAGSÆDE |
 |
40 A |
OPVARMET AF BAGSÆDE-relæ |
|
ABS 2 |
|
30 A |
ABS (Blokeringsfrit bremsesystem)-modul, ESC (Elektronisk stabilitetskontrol)-modul |
|
BLÆSER |
 |
40 A |
BLÆSER-relæ |
|
OPVARMET BAGSÆDE |
|
40 A |
OPVARMET AF BAGSÆDE-relæ |
|
IG1 |
 |
40 A |
Tændingskontakt, PDM 3-relæ (IG1), PDM 2-relæ (ACC) |
|
IG2 |
 |
40 A |
Tændingskontakt, START-relæ, PDM 4-relæ (IG2) |
|
GLOW |
 |
80 A |
Gløderørsenhed |
|
PTC VARMER 1 |
 |
50 A |
PTC-VARMER 1-relæ |
|
PTC VARMER 2 |
 |
50 A |
PTC-VARMER 2-relæ |
|
PTC VARMER 3 |
 |
50 A |
PTC-VARMER 3-relæ |
|
BRÆNDSTOFVARMER |
 |
30 A |
BRÆNDSTOFVARMER-relæ |
|
STRØMUDTAG 3 |
 |
20 A |
Bagerste strømudtag |
|
STRØMUDTAG 2 |
 |
20 A |
Strømudtag (fortil), strømudtag (højre) |
|
DCU 2 |
 |
20 A |
Doseringsstyringsmodul |
|
TCU 1 |
 |
15 A |
TCM (transmissionskontrolmodul) |
|
KOBLINGS AKTUATOR 2 |
 |
15 A |
Elektronisk koblingsmodul |
|
VAKUUMPUMPE |
 |
20 A |
Vakuumpumpe |
|
BRÆNDSTOFPUMPE |
 |
20 A |
BRÆNDSTOFPUMPE-relæ |
|
VENTILATOR 2 |
|
40 A |
VENTILATOR 3-relæ, VENTILATOR 2-relæ |
|
DCT 3 |
 |
40 A |
Smart-gear aktuator |
|
BATTERI 1 |
 |
40 A |
Samledåse for instrumentpanel (LANGVARIGST LASTLÅSRELÆ, sikring: MODUL1, BAGSÆDEVARMER, DØRLÅS, IBU1, BREMSEKONTAKT, AIRBAG2) |
|
DCT 1 |
 |
40 A |
TCM (transmissionskontrolmodul) |
|
KOBLINGS AKTUATOR 1 |
 |
40 A |
Elektronisk koblingsmodul |
|
DCT 2 |
 |
40 A |
TCM (transmissionskontrolmodul) |
|
TYVERIALARM |
 |
10 A |
Tyverialarms-relæ |
|
FORLYGTE (fjernlys) |
 |
10 A |
FORLYGTE-relæ (fjernlys) |
|
ABS 1 |
 |
40 A |
ESC-kontrolmodul (elektronisk stabilitetskontrol). |
|
ABS 2 |
 |
30 A |
ESC-kontrolmodul (elektronisk stabilitetskontrol), EPB |
|
BLÆSER |
|
40 A |
BLÆSER-relæ |
|
DCU 1 |
 |
40 A |
DCU-relæ (doseringskontrolenhed) |
|
CVVD 1 |
 |
40 A |
CVVD (Kontinuerligt variabel ventilvarighed) aktuator |
|
ELBAGKLAPMODUL |
 |
30 A |
Elbagklapmodul |
|
STRØM KONTAKT 1 |
|
40 A |
STRØMUDTAG-relæ |
|
DCU 4 |
 |
20 A |
Doseringsstyringsmodul |
|
DCU 3 |
 |
15A/20A |
Doseringsstyringsmodul |
|
SENSOR 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Kompressorrelæ for klimaanlæg, rensekontrolventil, RVC-kontrolventil, VENTILATOR 1-relæ, oliekontrolventil (indløb/udstødning) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Kompressorrelæ for klimaanlæg, rensekontrolventil, RVC-kontrolventil, VENTILATOR 1-relæ, oliekontrolventil (indløb/udstødning) [(Benzin) 1.6 MPI] rensekontrolventil, variabel indløbsventil, VENTILATOR 3-relæ, VENTILATOR 2-relæ, oliekontrolventil (indløb/udstødning) [(Benzin) 1.6 T-GDi] Oliekontrolventil #1/#2, CCV, køleventilator 2 Relæ, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorkontrolmodul) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (motorkontrolmodul) [(Benzin) 1.6 MPI] ECM (motorkontrolmodul)/PCM (fremdriftskontrolmodul) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorkontrolmodul) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (motorkontrolmodul) [(Benzin) 1.6 MPI] ECM (motorkontrolmodul)/PCM (fremdriftskontrolmodul) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul) |
|
INJEKTOR |
 |
15 A |
[(Benzin) 1.6 MPI] Injektor #1~#4 |
|
Mild Hybrid Starter og Generator |
 |
15 A |
MHSG (MILD HYBRID STARTER & GENERATOR) |
|
SENSOR 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Oxygensensor (Op), Oxygensensor (Ned) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Oxygensensor (Op), Oxygensensor (Ned) [(Benzin) 1.6 MPI] Oxygensensor (Op), Oxygensensor (Ned) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul), Oxygensensor (Op/Ned) |
|
TÆNDINGSSPOLE |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Tændingsspole #1~#3 [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Tændingsspole #1~#4 [(Benzin) 1.6 MPI] Tændingsspole #1~#4, kondensator [(Benzin) 1.6 T-GDi] Tændingsspole #1~#4, kondensator |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorkontrolmodul) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (motorkontrolmodul) [(Benzin) 1.6 MPI] ECM (motorkontrolmodul)/PCM (fremdriftskontrolmodul) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul) |
|
KLIMA ANLÆG |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Kompressor i airconditionsystem [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Kompressor i airconditionsystem [(Benzin) 1.6 T-GDi] Kompressor i klimaanlæg |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (Motorkontrolmodul) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (motorkontrolmodul) [(Benzin) 1.6 MPI] ECM (motorkontrolmodul)/PCM (fremdriftskontrolmodul) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul) |
|
SENSOR 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Vakuumpumpe |
|
CVVD 2 |
 |
15 A |
CVVD (Kontinuerligt variabel ventilvarighed) aktuator |
|
ABS 3 |
 |
10 A |
[ALLE] ESC (Elektronisk stabilitetskontrol) kontrolmodul, hovedkoblingscylinder |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: HÆMMERKONTAKT, TCM (transmissionskontrolmodul) [Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV] : HÆMMERKONTAKT, TCM (transmissionskontrolmodul) [(Benzin) 1.6 T-GDi]: HÆMMERKONTAKT, TCM (transmissionskontrolmodul) [(Benzin) 1,6 MPI] : HÆMNINGSKONTAKT |
|
KOBLINGS AKTUATOR 3 |
 |
15 A |
Elektronisk koblingsmodul |
|
SENSOR 3 |
 |
10 A |
[(Benzin) 1.6 MPI] BRÆNDSTOFPUMPE-relæ [Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] BRÆNDSTOFPUMPE-relæ [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] BRÆNDSTOFPUMPE-relæ [(Benzin) 1.6 MPI] BRÆNDSTOFPUMPE-relæ [(Benzin) 1.6 T-GDi] BRÆNDSTOFPUMPE-relæ |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (Motorkontrolmodul) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (motorkontrolmodul) [(Benzin) 1.6 MPI] ECM (motorkontrolmodul)/PCM (fremdriftskontrolmodul) [(Benzin) 1.6 T-GDi] ECM (motorkontrolmodul) |
|
VINDUESVISKER |
 |
25 A |
[ALLE] viskerrelæ |
|
HORN |
 |
15 A |
[ALLE] Hornrelæ |
|
