Lygtejustering af forlygter og forreste tågelygte (for Europa)

justering af forlygter

Halogen (5-dørs, Stationcar)

LED-type (5-dørs, Wagon, Shooting brake)

LED (CUV)

Pump dækkende op til det specificerede dæktryk og fjern al vægt fra bilen undtagen fører, reservehjul og værktøj.

Bilen skal stå på et fladt gulv.

Tegn lodrette linjer (de lodrette linjer skal gå gennem midten af de respektive forlygters lys) og en vandret linje (den vandrette linje skal gå gennem midten af forlygternes lys) på skærmen.

Med forlygterne og batteriet i normal tilstand, indstilles forlygterne, så det klareste lys falder på de vandrette og lodrette linjer.

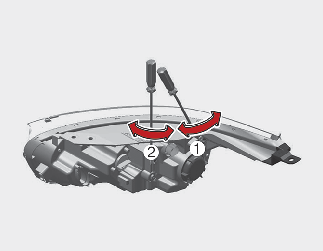

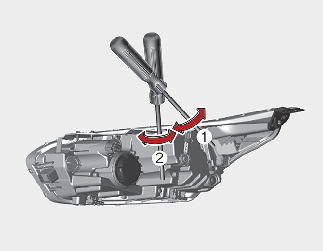

For at justere nær- og fjernlys til venstre eller højre skrues skruetrækkeren (1) med eller mod uret. For at justere nær- og fjernlys op eller ned, skrues skruetrækkeren (2) med eller mod uret.

Justering af forreste tågelygte

5-dørs, Wagon

5-dørs, Wagon, Shooting brake (GT-Line)

CUV

Forrest tågelygte kan sigtes på samme måde som forlygterne.
Justér forreste tågelygter når disse og batteriet er i normal tilstand.

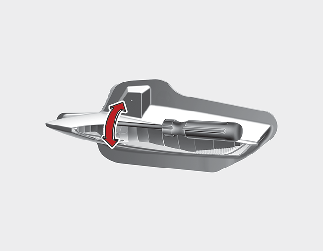

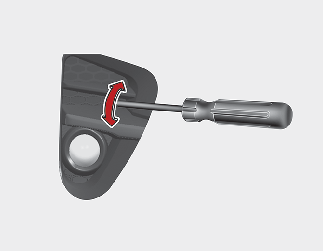

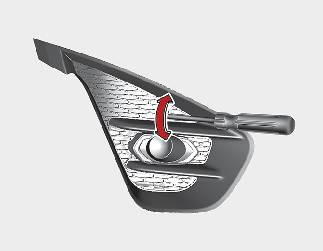

For at sigte forreste tågelygte op eller ned, drejes skruetrækkeren med uret eller mod uret.

Målet

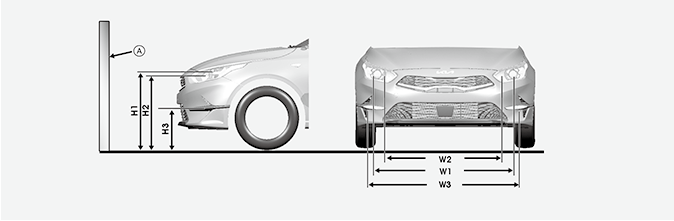

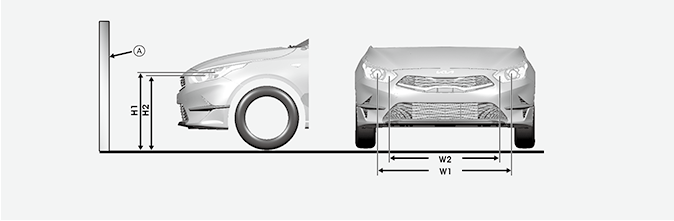

5-dørs, Wagon (standard model) - Halogen-type A

5-dørs, Wagon (standard model) - Halogen-type B

* A: Skærm

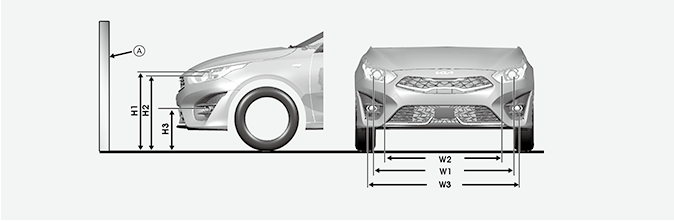

5-dørs, Stationcar (modellen GT-Line) - halogentype

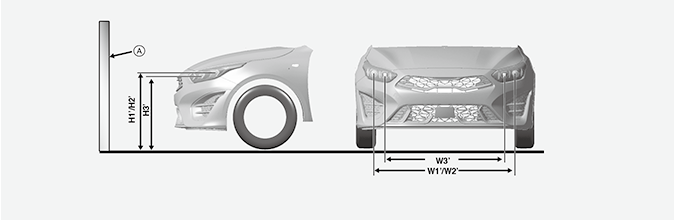

5-dørs, Stationcar, Shooting brake - LED-type

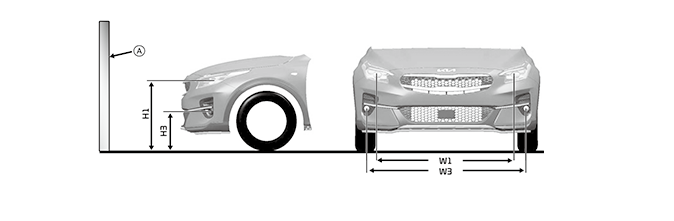

CUV (16/18 tommers dæk)

5-dørs, Wagon (standard model)

Bilens stand	Forlygte (halogen type A)
	Jordhøjde		Afstand mellem lamper
	Kort lys	Langt kørelys	Kort lys	Langt kørelys
	H1	H2	W1	W2
uden fører i bilen [mm (tommer)]	706 (27,8)	684 (26,9)	1.344 (52,9)	1.112 (43,8)
med fører [mm (tommer)]	700 (27,6)	678 (26,7)	1.344 (52,9)	1.112 (43,8)

Bilens stand	Forlygte (halogen type B)				Forlygte (LED-type)
	Jordhøjde		Afstand mellem lamper		Jordhøjde	Afstand mellem lamper
	Kort lys	Langt kørelys	Kort lys	Langt kørelys	Nærlys/fjernlys	Nærlys/fjernlys
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
uden fører i bilen [mm (tommer)]	706 (27,8)	684 (26,9)	1.344 (52,9)	1.112 (43,8)	714 (28,1)	1.404 (55,3)
med fører [mm (tommer)]	700 (27,6)	678 (26,7)	1.344 (52,9)	1.112 (43,8)	708 (27,9)	1.404 (55,3)

Bilens stand	Forreste tågelygte (elpære)		Forreste tågelygte (LED-type)
	Jordhøjde	Afstand mellem lamper	Jordhøjde	Afstand mellem lamper
	H3	W3	H3'	W3'
uden fører i bilen [mm (tommer)]	370 (14,6)	1.426 (56,1)	694 (27,3)	1.191 (48,9)
med fører [mm (tommer)]	366 (14,4)	1.426 (56,1)	688 (27,1)	1.191 (48,9)

5-dørs, Stationcar (GT-Line/GT-model)

Bilens stand	Forlygte (halogen-pære)				Forlygte (LED-type)
	Jordhøjde		Afstand mellem lamper		Jordhøjde	Afstand mellem lamper
	Kort lys	Langt kørelys	Kort lys	Langt kørelys	Nærlys/fjernlys	Nærlys/fjernlys
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
uden fører i bilen [mm (tommer)]	698 (27,5)	676 (26,6)	1.344 (52,9)	1.112 (43,8)	706 (27,8)	1.404 (55,3)
med fører [mm (tommer)]	692 (27,2)	670 (26,4)	1.344 (52,9)	1.112 (43,8)	700 (27,5)	1.404 (55,3)

Bilens stand	Forreste tågelygte (elpære)		Forreste tågelygte (LED-type)
	Jordhøjde	Afstand mellem lamper	Jordhøjde	Afstand mellem lamper
	H3	W3	H3'	W3'
uden fører i bilen [mm (tommer)]	371 (14,6)	1.449 (57,1)	686 (27,0)	1.191 (48,9)
med fører [mm (tommer)]	357 (14,1)	1.449 (57,1)	682 (26,9)	1.191 (48,9)

Shooting brake (GT-Line/GT-model)

Bilens stand	Forlygte (halogen-pære)				Forlygte (LED-type)
	Jordhøjde		Afstand mellem lamper		Jordhøjde	Afstand mellem lamper
	Kort lys	Langt kørelys	Kort lys	Langt kørelys	Nærlys/fjernlys	Nærlys/fjernlys
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
uden fører i bilen [mm (tommer)]	701 (27,6)	679 (26,7)	1.344 (52,9)	1.112 (43,8)	709 (27,9)	1.404 (55,3)
med fører [mm (tommer)]	695 (27,4)	673 (26,5)	1.344 (52,9)	1.112 (43,8)	703 (27,7)	1.404 (55,3)

Bilens stand	Forreste tågelygte (elpære)		Forreste tågelygte (LED-type)
	Jordhøjde	Afstand mellem lamper	Jordhøjde	Afstand mellem lamper
	H3	W3	H3'	W3'
uden fører i bilen [mm (tommer)]	371 (14,6)	1.449 (57,1)	689 (27,1)	1.191 (48,9)
med fører [mm (tommer)]	357 (14,1)	1.449 (57,1)	685 (27,0)	1.191 (48,9)

CUV (16 tommers dæk)

Bilens stand	Forlygte (LED-type)		Forreste tågelygte (elpære)
	Jordhøjde	Afstand mellem lamper	Jordhøjde	Afstand mellem lamper
	Nærlys/fjernlys	Nærlys/fjernlys	H3	W3
	H1	W1	H3	W3
uden fører i bilen [mm (tommer)]	743 (29,3)	1.339 (52,7)	423 (16,7)	1.547 (60,9)
med fører [mm (tommer)]	737 (29,0)	1.339 (52,7)	429 (16,9)	1.547 (60,9)

CUV (18 tommers dæk)

Bilens stand	Forlygte (LED-type)		Forreste tågelygte (elpære)
	Jordhøjde	Afstand mellem lamper	Jordhøjde	Afstand mellem lamper
	Nærlys/fjernlys	Nærlys/fjernlys	H3	W3
	H1	W1	H3	W3
uden fører i bilen [mm (tommer)]	754 (29,7)	1.339 (52,7)	435 (17,1)	1.547 (60,9)
med fører [mm (tommer)]	748 (29,4)	1.339 (52,7)	429 (16,9)	1.547 (60,9)

Forlygte, nærlys (LHD-køretøj)

Baseret på en skærm på 10 m

A: Bilens akse

B: Lodret linje fra midten af venstre forlygte

C: Lodret linje fra midten af højre forlygte

D: Vandret linje fra midten af forlygterne

E: Jord

F: Afskæringslinje

Tænd for nærlyset med 1 fører (75 kg) i bilen.

Skæringslinjen skal falde på skæringslinjen på billedet.

Først justeres afskæringslinjen, så den passer med den horisontale linje og derefter justeres med den lodrette linje.

Hvis forlygternes nivelleringsenhed er monteret, skal den drejes til 0-position.

* Hvis der er behov for justering, skal målet justeres efter den faktiske måling af et køretøjs frihøjde, eller du skal besøge en autoriseret Kia-forhandler/-servicepartner. Det er fordi, at det kan afvige fra et køretøjs faktiske frihøjde.

Forlygte, nærlys (RHD-køretøj)

Baseret på en skærm på 10 m

A: Bilens akse

B: Lodret linje fra midten af venstre forlygte

C: Lodret linje fra midten af højre forlygte

D: Vandret linje fra midten af forlygterne

E: Jord

F: Afskæringslinje

Tænd for nærlyset med 1 fører (75 kg) i bilen.

Skæringslinjen skal falde på skæringslinjen på billedet.

Først justeres afskæringslinjen, så den passer med den horisontale linje og derefter justeres med den lodrette linje.

Hvis forlygternes nivelleringsenhed er monteret, skal den drejes til 0-position.

Forreste tågelygte

Baseret på en skærm på 10 m

A: Bilens akse

B: Lodret linje fra midten af venstre tågelygte

C: Lodret linje fra midten af højre tågelygte

D: Vandret linje fra midten af tågelygterne

E: Jord

F: Afskæringslinje

G: Øvre grænse

Tænd for nærlyset med 1 fører (75 kg) i bilen.

Afskæringslinjen skal projiceres indenfor det tilladte område (skravet område).
