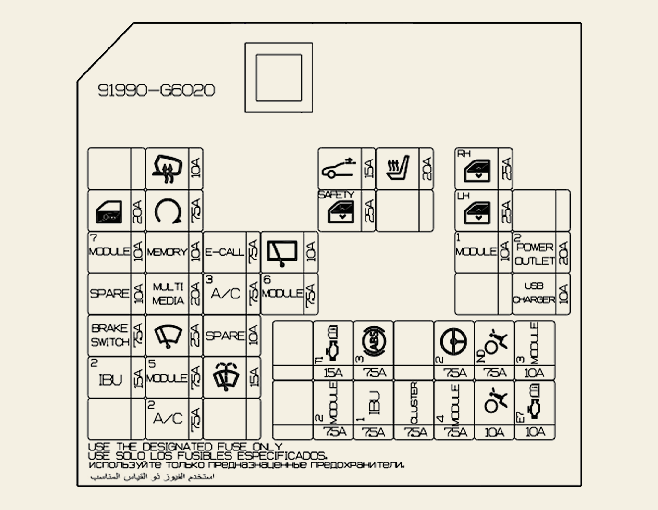

Glavna jedinica za audio, audio/video i navigaciju, DC-DC pretvarač s niskom istosmjernom strujom

Ploča s instrumentima (klaster), BCM (modul za kontrolu karoserije)/SLM (modul za sigurnosni pojas i rasvjetu), kontrolni modul klima-uređaja, MUT (test s više jedinica), svjetiljka za vozača, svjetiljka za prtljagu, sobna svjetiljka/svjetiljka za konzole iznad glave, prekidač za vanjsko zrcalo, foto-senzor, upozorenje na sudar u mrtvom kutu

Brava vrata vozača, relej za otključavanje stražnjih vrata, relej za zaključavanje/otključavanje vrata

Električna utičnica

Modul električnog prozora za sigurnost vozača

SSEM (Stop Signal Electronic Module, elektronički modul signala za zaustavljanje)

BCM (Body Control Module, modul za kontrolu karoserije), prekidač za opasnost

Upaljač

Grijač vanjskih retrovizora, ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa), upravljački modul klima-uređaja

-

Glavni prekidač električnih prozora, prekidač električnog prozora suvozača

Kontrolni modul sjedala vozača/suvozača

DRL (Daytime Running Light, dnevno svjetlo) relej

[Bez ulaska bez ključa] Prekidač spojke, ECM (kontrolni modul motora), Smart Key kontrolni modul, spojni blok prostorije motora (startni relej), inhibicijski prekidač [s ulaskom bez ključa] relej protuprovalnog alarma

Desna ručka prednje svjetiljke, desna ručka stražnje kombinirane svjetiljke, osvjetljenje(+), desna ručka svjetla registarske pločice

Prekidač konzole, modul konzole vozača/suvozača, sobno zrcalo, pokretač uređaja za izravnavanje svjetla na glavi lijeva strana ručke/desna strana ručke, MUT (test s više jedinica), indikator automatskog ručnog prijenosa pomaka, modul za e-poziv, audio, audio/video i navigacijska glavna jedinica, upravljački modul klima-uređaja, pretvarač slabe struje, opruga sata

Spojni blok prostorije motora (prekidač rezervne svjetiljke, relej vakuumske pumpe, relej rezervne svjetiljke), prekidač stop svjetiljke, prekidač vakuumskog tlaka, senzor brzine vozila, senzor spojke, inhibicijski prekidač, automatizirani ručni mjenjač, automatizirani upravljački modul ručnog mjenjača

Glavni prekidač električnih prozora, prekidač električnog prozora suvozača

-

Stražnje svjetlo za maglu, ploča s instrumentima

Opruga sata (grijani upravljač)

Lijeva ručka prednje svjetiljke, lijeva ručka stražnje kombinirane svjetiljke, lijeva ručka svjetla registarske pločice

BCM (Body Control Module, modul za kontrolu karoserije), prekidač podloge za sudar, upozorenje na sudar u mrtvom kutu

ABS (protublokirajući kočioni sustav)/ESC (Electronic Stability Control, kontrola elektronske stabilnosti) kontrolni modul, dijagnostika

Prekidač stop svjetiljke, kontrolni modul pametnog ključa

Motor krovnog otvora

Prednje svjetlo za maglu, ploča s instrumentima

Kontrolni modul klima-uređaja, dvostruki tlačni prekidač, spojni blok strojarnice (relej ventilatora)

Spojni blok prostorije motora (niski relej prednje svjetiljke, visoki relej prednje svjetiljke), grijač mlaznice, upravljački modul sjedala vozača/suvozača

Prednji radar, kamera za pogled sprijeda

PCM (upravljački modul pogonskog sklopa)/ECM (upravljački modul motora), kontrolni modul pametnog ključa/modul imobilizatora

Modul za E-Call

Modul imobilizatora

-

-

BCM (Body Control Module, modul za kontrolu karoserije)/SLM (Safety Belt & Lighting Module, modul za sigurnosni pojas i osvjetljenje), modul za kontrolu pametnog ključa

Prekidač za opasnost

ACU (Airbag Control Unit, kontrolna jedinica zračnog jastuka)

BCM (Body modul za kontrolu karoserije)/SLM (Safety Belt & Lighting Module, modul za sigurnosni pojas i osvjetljenje)

Kontrolni modul pametnog ključa

Upravljački modul klima uređaja

Višenamjenski prekidač (brisači)

Višenamjenski prekidač (brisači), motor prednjeg brisača

BCM (Body Control Module, modul za kontrolu karoserije)/SLM(Seat Belt & Lighting Module, modul za sigurnosni pojas i osvjetljenje), MTS (Mozen Telematics System) modul za e-poziv, Audio, pretvarač slabe struje, glavna jedinica za audio/video i navigaciju, kontrolni modul pametnog ključa, prekidač napajanja vanjskog retrovizora, relej električne utičnice

-

Ploča s instrumentima, kontrolni modul klimatizacije

Ploča s instrumentima

Jedinica MDPS (servo upravljač)

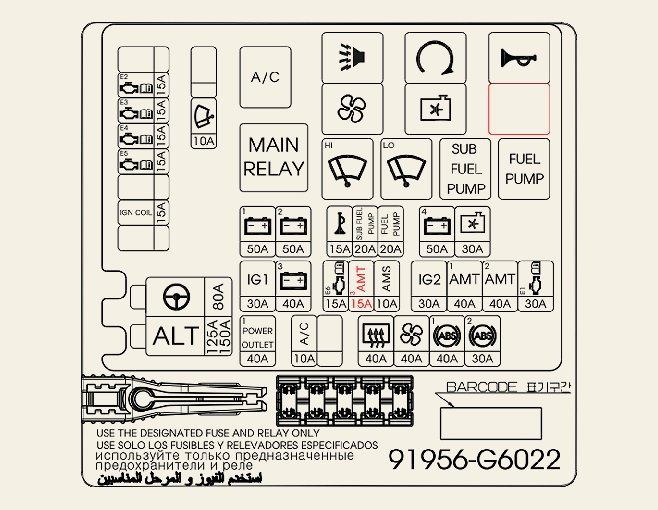

Osigurač(ABS1, ABS2, RR DEFOG, UTIČNICA, PUHALO), alternator

Modul MDPS (servo upravljač)

ABS (protublokirajući kočioni sustav)/ESC (Electronic Stability Control, kontrola elektronske stabilnosti) kontrolni modul, višenamjenski priključak za provjeru

[Sa pametnim ključem] PDM relejna kutija (IG1 relej, ACC relej) [Bez pametnog ključa] Prekidač za paljenje

ABS (protublokirajući kočioni sustav)/ESC (Electronic Stability Control, kontrola elektronske stabilnosti) kontrolni modul

Spojni blok ploče s instrumentima (relej stražnje svjetiljke), spojni osigurač ploče s instrumentima (brava za vrata, opasnost)

Blok spoja ploče s instrumentima (relej utičnice)

[Smartstream G1.0, G1.2] Glavni relej (OSIGURAČ - ECU2, ECU3)

Blok spoja ploče s instrumentima (relej stražnjeg odmagljivanja)

FUSE (OSIGURAČ) (AMT2, AMT3, AMT4)

Relej puhala

Blok spoja ploče s instrumentima (relej električnih prozora), osigurač za spajanje ploče s instrumentima (kizni krov, grijač sjedala, pametni ključ 1, pametni ključ 2, prekidač kočnice, sigurnosni električni prozor, E-CALL (E-POZIV))

Prednje svjetlo Lijeva strana ručke, ploča s instrumentima

Desna ručka prednjeg svjetla

Ploča s instrumentima

Kontrolni modul automatiziranog ručnog mjenjača

Kontrolni modul automatiziranog ručnog mjenjača

ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa)

[Smartstream G1.0, G1.2] ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa)

ECM (kontrolni modul motora)/PCM (kontrolni modul pogonskog sklopa) [(benzin) 1.0 MPI, 1.2 MPI] Kompresor klima-uređaja Rly, regulacijski ventil rashladnog ventilatora Rly ulje IN/EX (M/T), regulacijski elektromagnetski ventil za pročišćavanje (M/T) Zaustavni ventil rashladnog sredstva (A/T)

Ventil za zatvaranje spremnika, senzor kotača desna ručka Senzor kisika gore/dolje [(benzin) 1.0 MPI, 1.2 MPI] Zaustavni ventil rashladnog sredstva (M/T) [Smartstream G1.0, G1.2] ECM (kontrolni modul motora)/PCM (kontrolni modul pogonskog sklopa) Regulacijski elektromagnetski ventil za pročišćavanje, promjenjivi usisni elektromagnet, recirkulacijski ventil, ventil za regulaciju ulja IN/EX relej klima-uređaja, relej ventilatora za hlađenje, promjenjiva pumpa za ulje

ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa), relej pumpe za gorivo, injektor #1/#2/#3/#4 [(benzinski motor) 1.0 MPI, 1.2 MPI] ventil za regulaciju ulja IN/EX (A/T), elektromagnetski ventil za regulaciju pročišćavanja (A/T)

Zavojnica paljenja #1/#2/#3/#4 Kondenzator [(Benzin) 1.2 MPI]

Kontrolni modul automatiziranog ručnog mjenjača

Prekidač rezervne svjetiljke, ploča s instrumentima, glavna jedinica za audio/video i navigaciju, rezervna svjetiljka, ogledalo

Osigurač razvodnog bloka ploče s instrumentima (prednja svjetiljka za maglu, stražnja svjetiljka za maglu, audio, svjetiljka kabine, DLR dnevna rasvjeta, zaustavna svjetiljka)

Relej ventilatora za hlađenje

Relej prednjeg kratkog svjetla

Relej prednjeg dugog svjetla

Relej pumpe za gorivo

ECM (upravljački modul motora) / PCM (upravljački modul pogonskog sklopa)

Relej sirene, relej alarmne sirene

Relej stražnje svjetiljke

Relej vakuumske pumpe

Relej klima-uređaja

Startni relej, PDM relejna kutija (IG2 relej), prekidač paljenja

Osigurač(ABS1, ABS2, RR DEFOG, UTIČNICA, PUHALO), alternator

Modul MDPS (servo upravljač)

ABS (protublokirajući kočioni sustav)/ESC (Electronic Stability Control, kontrola elektronske stabilnosti) kontrolni modul, višenamjenski priključak za provjeru

[Sa pametnim ključem] PDM relejna kutija (IG1 relej, ACC relej) [Bez pametnog ključa] Prekidač za paljenje

ABS (protublokirajući kočioni sustav)/ESC (Electronic Stability Control, kontrola elektronske stabilnosti) kontrolni modul

FUSE (SUB FEUL PUMP), spojni blok ploče s instrumentima (relej stražnje svjetiljke), spojni osigurač ploče s instrumentima (brava za vrata, opasnost)

Blok spoja ploče s instrumentima (relej utičnice)

Glavni relej

Blok spoja ploče s instrumentima (relej stražnjeg odmagljivanja)

Relej puhala

Blok spoja ploče s instrumentima (relej električnih prozora), osigurač za spajanje ploče s instrumentima (kizni krov, grijač sjedala, pametni ključ 1, pametni ključ 2, prekidač kočnice, sigurnosni električni prozor)

Prednje svjetlo Lijeva strana ručke, ploča s instrumentima

Desna ručka prednjeg svjetla

Ploča s instrumentima

Relej pomoćne pumpe za gorivo

ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa)

ECM (Upravljački modul motora)/PCM (Upravljački modul pogonskog sklopa) [M/T] Regulacijski elektromagnetski ventil za pročišćavanje, Ulazni regulacijski ventil za ulje, Senzor kisika gore/dolje, Relej klima uređaja, Relej pumpe za gorivo, Senzor položaja bregaste osovine IN [A/T] Relej ventilatora za hlađenje

[M/T] Relej ventilatora za hlađenje, Regulacijski elektromagnetski ventil za pročišćavanje, Ulazni regulacijski ventil za ulje, Senzor kisika gore/dolje, Relej klima uređaja, Relej pumpe za gorivo, Senzor položaja bregaste osovine IN

ECM (upravljački modul motora)/PCM (upravljački modul pogonskog sklopa), injektor #1/#2/#3, relej pomoćne pumpe za gorivo

Kondenzator zavojnice paljenja #1/#2/#3

Prekidač rezervne svjetiljke, ploča s instrumentima, glavna jedinica za audio/video i navigaciju, rezervna svjetiljka, ogledalo

Osigurač razvodnog bloka ploče s instrumentima (prednja svjetiljka za maglu, stražnja svjetiljka za maglu, audio, svjetiljka kabine, DLR dnevna rasvjeta, zaustavna svjetiljka)

Relej ventilatora za hlađenje

Relej prednjeg kratkog svjetla

Relej prednjeg dugog svjetla

Relej pumpe za gorivo

ECM (upravljački modul motora) / PCM (upravljački modul pogonskog sklopa)

Relej sirene, relej alarmne sirene

Relej klima-uređaja

Startni relej, PDM relejna kutija (IG2 relej), prekidač paljenja
