Usmjeravanje prednjih svjetala i prednje lampice za maglu (za Europu)
Usmjeravanje prednjih svjetala
-
Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.
-
Vozilo treba postaviti na ravnu podlogu.
-
Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.
-
S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.
-

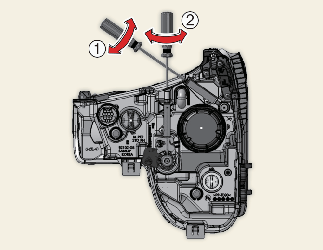

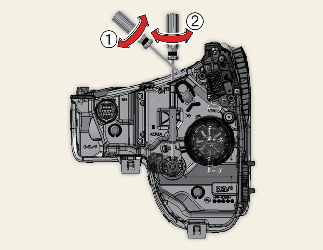

Kako biste usmjerili kratka i duga svjetla ulijevo ili udesno, okrećite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka i duga svjetla gore ili dolje, okrećite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.
* A: Zaslon

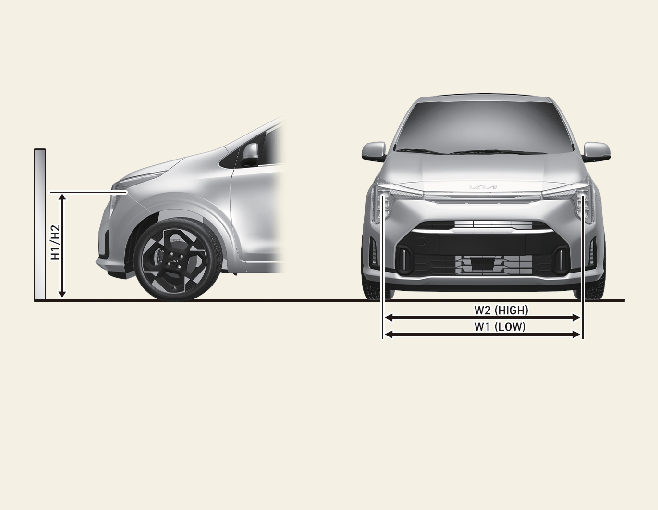

Mjerna jedinica: mm (in)
|
Stanje vozila |
Prednje svjetlo (model s dvostrukom funkcijom) |
||||
|---|---|---|---|---|---|
|
Visina tla |
Udaljenost između svjetiljki |
||||
|
Kratka / duga svjetla |
|||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Kratka / duga svjetla |
||
|
H1/H2 |
H1/H2 |
H1/H2 |
W1 |
W2 |
|
|
bez vozača [mm (in)] |
725 (28,5) |
723 (28,4) |
720 (28,3) |
1241 (48,8) |
|
|
s vozačem [mm (in)] |
715 (28,1) |
713 (28) |
710 (27,9) |
||
|
Stanje vozila |
Prednje svjetlo (LED) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Visina tla |
Udaljenost između svjetiljki |
|||||||
|
Kratka / duga svjetla |
||||||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Kratka / duga svjetla |
|||||
|
H1 |
H2 |
H1 |
H2 |
H1 |
H2 |
W1 |
W2 |
|
|
bez vozača [mm (in)] |
733 (28,8) |
673 (26,4) |
731 (28,7) |
671 (26,4) |
728 (28,6) |
668 (26,2) |
1268 (49,9) |
|
|
s vozačem [mm (in)] |
723 (28,4) |
663 (26,1) |
721 (28,3) |
661 (26) |
718 (28,2) |
658 (25,9) |
||
A: Os vozila
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
C: Okomita crta sredine desne žarulje prednjeg svjetla
D: Vodoravna crta sredine žarulje prednjeg svjetla
E: Tlo
F: Granična crta
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.
A: Os vozila
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
C: Okomita crta sredine desne žarulje prednjeg svjetla
D: Vodoravna crta sredine žarulje prednjeg svjetla
E: Tlo
F: Granična crta
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.
