Komponenty a funkcie SRS

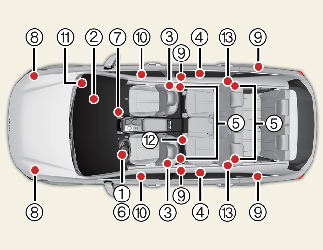

* Skutočná poloha komponentov SRS sa môže líšiť od tej, ktorá je uvedená na obrázku.

SRS sa skladá z nasledujúcich častí:

  1. Predný modul airbagu vodiča

  2. Predný modul airbagu spolujazdca

  3. Moduly predných bočných airbagov*

  4. Moduly závesných airbagov*

  5. Zostavy predpínačov navíjača*

  6. Výstražná kontrolka pre airbagy

  7. Riadiaca jednotka systému airbagov SRS (SRSCM)/senzor prevrátenia*

  8. Senzory čelného nárazu

  9. Bočné snímače nárazu*

  10. Snímače bočného tlaku*

  11. Spínač zapnutia/vypnutia (ON/OFF) predného airbagu spolujazdca*

  12. Stredný modul airbagu vodiča*

  13. Modul bočného airbagu sedadla v 2. rade*

* : ak sa nachádza vo výbave

SRSCM nepretržite monitoruje všetky prvky, keď je spínač zapaľovania alebo tlačidlo ENGINE START/STOP (štart/vypnutie motora) v polohe ON (Zap.) a určuje, či je čelný, takmer čelný alebo bočný náraz natoľko závažný, aby sa aktivovali airbagy alebo predpínač bezpečnostného pásu.

Výstražná kontrolka SRS airbagu na prístrojovej doske sa rozsvieti približne na 6 sekúnd po otočení spínača zapaľovania alebo tlačidla Engine START/STOP (štart/vypnutie motora) do polohy ON (Zap.), potom by výstražná kontrolka airbagu mala zhasnúť.

VÝSTRAHA

V prípade niektorej z nasledujúcich situácií to znamená poruchu SRS. V takomto prípade nechajte systém skontrolovať v profesionálnom servise. Spoločnosť Kia odporúča navštíviť autorizovaného predajcu Kia/servisného partnera.

  • Kontrolka sa po otočení zapaľovania do polohy ON (Zap.) nakrátko nerozsvieti.

  • Výstražná kontrolka airbagov po úvodných približne až 6 sekundách zostane naďalej svietiť.

  • Kontrolka sa rozsvieti, keď je vozidlo v pohybe.

  • Kontrolka bliká, ak je spínač zapaľovania alebo tlačidlo ENGINE START/STOP (štart/vypnutie motora) v polohe ON.

Predný airbag vodiča (1)

Moduly airbagov sú umiestnené v strede volantu a v paneli spolujazdca nad odkladacou skrinkou. Keď systém SRSCM deteguje dostatočne silný náraz v prednej časti vozidla, automaticky aktivuje predné airbagy.

Predný airbag vodiča (2)

Po aktivovaní sa trhacie švy vytvarované priamo do poťahov vložiek pod tlakom oddelia od roztiahnutia airbagov. Ďalšie otvorenie krytu potom umožní úplné nafúknutie airbagov.

Predný airbag vodiča (3)

Plne nafúknutý airbag v kombinácii s riadne nasadeným bezpečnostným pásom spomalí pohyb vodiča alebo pasažiera smerom dopredu, čím sa znižuje riziko poranenia hlavy a hrudníka.

Po úplnom nafúknutí sa airbag okamžite začne vyfukovať, čo umožňuje vodičovi udržiavať viditeľnosť dopredu a riadiť alebo ovládať ďalšie ovládacie prvky.

Predný airbag spolujazdca
VÝSTRAHA

  • Na panel spolujazdca nad odkladacou skrinkou vo vozidle s airbagom spolujazdca neinštalujte ani neumiestňujte žiadne príslušenstvo (držiak na nápoje, držiak na CD, nálepky, atď.). Takéto objekty sa môžu stať nebezpečnými projektilmi a spôsobiť zranenie v prípade, že sa nafúkne airbag spolujazdca.

  • Ak vo vnútri vozidla montujete nádobu s tekutým osviežovačom vzduchu, neumiestňujte ho v blízkosti prístrojového panela ani na povrch prístrojového panela.

    Môže sa stať nebezpečným projektilom a spôsobiť zranenie v prípade, že sa nafúkne airbag spolujazdca.

VÝSTRAHA

  • Keď sa aktivuje airbag, môže ho sprevádzať hlasný hluk a následne sa do vozidla uvoľní jemný prach. Tieto podmienky sú normálne a nie sú nebezpečné – airbagy sú zabalené v tomto jemnom prášku. Prach vznikajúci pri aktivovaní airbagu môže spôsobiť podráždenie pokožky alebo očí, resp. zhoršiť astmu u niektorých osôb. Vždy si umyte všetky zasiahnuté miesta pokožky studenou vodou a jemným mydlom po nehode, pri ktorej sa airbagy rozvinuli.

  • SRS môže fungovať iba vtedy, keď je kľúč zapaľovania v polohe ON (Zap.). Ak sa výstražná kontrolka airbagu SRS nerozsvieti alebo zostáva svietiť po cca 6 sekundách po otočení kľúča zapaľovania do polohy ON (Zap.) alebo po naštartovaní motora alebo sa rozsvieti počas jazdy, SRS nefunguje správne. V takomto prípade nechajte systém skontrolovať v profesionálnom servise. Spoločnosť Kia odporúča navštíviť autorizovaného predajcu Kia/servisného partnera.

  • Pred výmenou poistky alebo odpojením svorky batérie otočte spínač zapaľovania alebo tlačidlo ENGINE START/STOP (štart/vypnutie motora) do polohy LOCK a vytiahnite kľúč zo zapaľovania alebo vypnite tlačidlo ENGINE START/STOP (štart/vypnutie motora). Nikdy neodstraňujte ani nevymieňajte poistky systému airbagov, ak je spínač zapaľovania alebo tlačidlo ENGINE START/STOP (štart/vypnutie motora) v polohe ON. Nedodržanie tohto varovania spôsobí, že sa zobrazí výstražná kontrolka SRS airbagu.
