Mierenie svetla svetlometov a hmlového svetla (pre Európu)
Mierenie svetlometov
-
Nahustite pneumatiky na predpísaný tlak a odstráňte z vozidla všetky záťaže s výnimkou vodiča, náhradného kolesa a nástrojov.
-
Vozidlo by malo byť umiestnené na rovnom povrchu.
-
Nakreslite na obrazovke zvislé čiary (zvislé čiary, ktoré prechádzajú príslušnými stredmi svetlometov) a vodorovnú čiaru (vodorovnú čiaru prechádzajúci cez stredu svetlometov).
-
Keď sú svetlomety a batéria v normálnom stave, nasmerujte svetlomety tak, aby najjasnejšia časť dopadala na vodorovné a zvislé čiary.
-

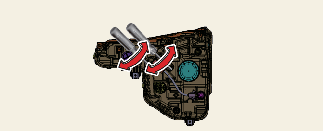

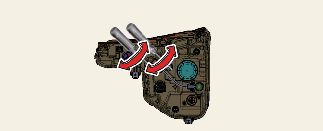

Ak chcete nastaviť stretávacie svetlá doľava alebo doprava, otočte ovládač (1) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek. Ak chcete nastaviť stretávacie svetlá nahor alebo nadol, otočte ovládač (2) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.
Mierenie predného hmlového svetla (ak sa nachádza vo výbave)
-
Predné hmlové svetlo môžete nastaviť rovnakým spôsobom ako svetlomety.
-
Keď sú predné hmlové svetlá a batéria v normálnom stave, nastavte predné hmlové svetlá.
-

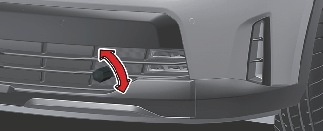

Ak chcete nastaviť predné hmlové svetlá nahor alebo nadol, otočte ovládač v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.

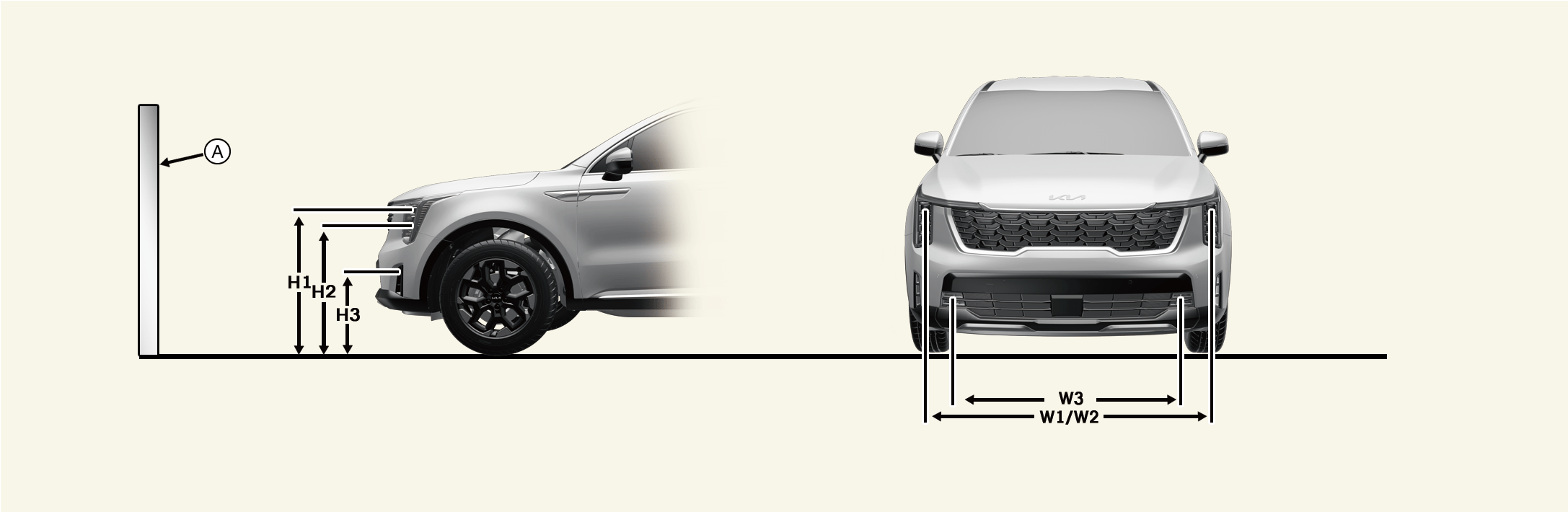

Bod namierenia
* A: Obrazovka
|
Stav vozidla |
Svetlomet (typ LED) |
Predné hmlové svetlo (typ LED) (ak sa nachádza vo výbave) |
|||||
|---|---|---|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
Výška nad zemou |
Vzdialenosť medzi svetlami |
||||
|
Tlmené/diaľkové svetlo |
Tlmené/diaľkové svetlo |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
bez vodiča [mm (palce)] |
Typ A |
897 (35,3) |
780 (30,7) |
1 584 (62,4) |
425 (16,7) |
1 230 (48,4) |
|
|
Typ B |
900 (35,4) |
778 (30,6) |
1 578 (62,1) |
||||
|
s vodičom [mm (palce)] |
Typ A |
890 (35) |
773 (30,4) |
1 584 (62,4) |
425 (16,7) |
1 230 (48,4) |
|
|
Typ B |
893 (35,2) |
771 (30,4) |
1 578 (62,1) |
||||
Stretávacie svetlá svetlometov (vozidlo LHD)
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Zem
F: Hraničná línia
-
Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
Stretávacie svetlá svetlometov (vozidlo RHD)
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Zem
F: Hraničná línia
-
Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
Predné hmlové svetlo
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého hmlového svetlometu
C: Vertikálna línia stredu žiarovky pravého hmlového svetlometu
D: Horizontálna línia stredu žiarovky hmlového svetlometu
E: Zem
F: Hraničná línia
G: Horná hranica
-
Zapnite hmlové svetlo bez vodiča vo vozidle.
-
Prerušovaná línia by sa mala zobrazovať v povolenom rozsahu (sivá oblasť).
