Popis panela s poistkami/relé

Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.

POZNÁMKA

Nie všetky popisy poistkových panelov v tejto príručke sa môžu vzťahovať na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.

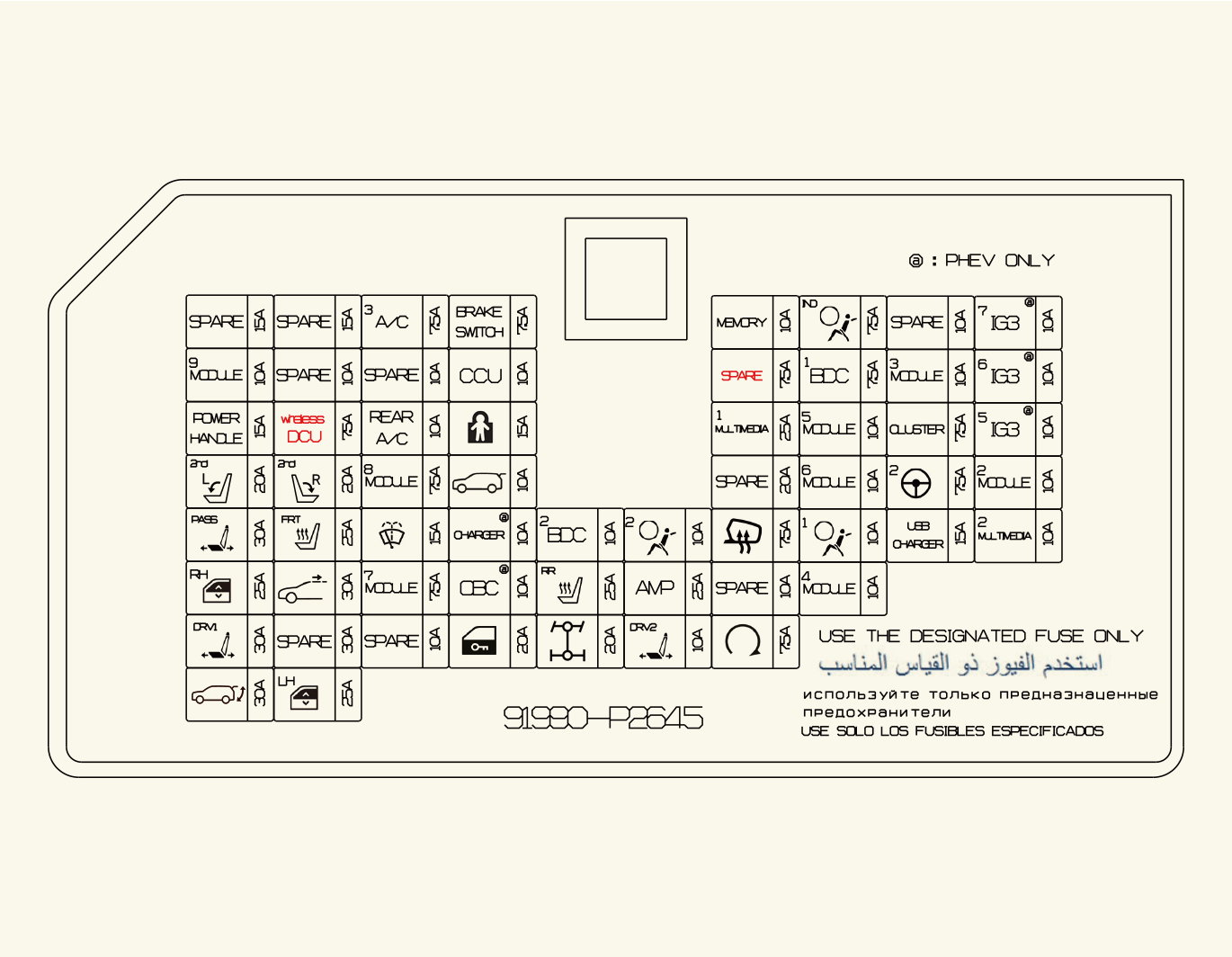

Bočný poistkový panel na strane vodiča

PDC

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

A/C3

7,5 A

MTC/DATC, ERJB (RELÉ PTC OHRIEVAČA 2)

BRAKE SWITCH

7,5 A

BDC (ovládač karosérie), spínač brzdových svetiel

MEMORY

10A

Prístrojový panel, ISG LDC 450 W, jednotka náladového osvetlenia, ľavé/pravé náladové osvetlenie, BDC, jednotka zabudovanej kamery, HUD, MTC/DATC, ADAS PRK ECU, spínač zadnej klimatizácie

A/BAG IND

7,5 A

Stropná konzola

MODULE9

10A

OBD, elektromagnetický spínač kľúča, výstražný spínač, multifunkčný spínač, dažďový senzor, senzor alarmu UIP, hlavný spínač elektrického okna, spínač vonkajšej kľučky vodiča, spínač vonkajšej kľučky spolujazdca, jednotka elektrického ovládania zadných dverí, jednotka elektrického ovládania 1. sedadla, telematická jednotka (pre Rusko)

CCU

10A

Centrálna komunikačná jednotka (CCU)

BDC1

7,5 A

BDC (ovládač karosérie)

MODULE3

7,5 A

CCU (centrálna komunikačná jednotka), DCU (jednotka dátového pripojenia), spínač brzdových svetiel

POWER HANDLE

15A

Bezdrôtová DCU

wireless DCU

7,5 A

DCU (jednotka dátového pripojenia)

RR A/CON

10A

Spínač zadnej klimatizácie, motor dúchadla zadnej klimatizácie

CHILD LOCK

15 A

Ľavá/pravá detská poistka zadných dverí

MULTI MEDIA1

25A

ISG LDC 200 W, CCNC (kokpit navigácie pripojeného vozidla)

MODULE5

10A

Bezdrôtová nabíjačka, OBD, MTC/DATC, zrkadlo ECM/DCM, jednotka zabudovanej kamery, CCNC (kokpit navigácie pripojeného vozidla), ISG LDC 200 W/450 W, jednotka elektrického ovládania 1. sedadla, zosilňovač, HLLD (zariadenie na vyrovnávanie svetiel)

CLUSTER

7,5 A

Prístrojová doska, HUD (čelný displej)

2nd ROW SEAT FOLDING LH

20A

Pohon sklopenia sedadiel v 2. rade vľavo

2nd ROW SEAT FOLDING RH

20A

Pohon sklopenia sedadiel v 2. rade vpravo

MODULE8

7,5 A

P_LBM (parkovanie – modul lítiovej batérie)

T/GATE OPEN

15A

Západka piatych dverí

MODULE6

7,5 A

Multifunkčný spínač, hlavný spínač elektrického okna

MDPS2

7,5 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

MODULE2

10A

Klávesnica CCNC (kokpit navigácie pripojeného vozidla), BDC (ovládač karosérie), CCU (centrálna komunikačná jednotka), nabíjačka USB, jednotka zabudovanej kamery, CCNC (kokpit navigácie pripojeného vozidla), MTC, DCU (jednotka dátového pripojenia), stropná konzola, zosilňovač, parkovacia jednotka ADAS

P/SEAT PASS

30A

Motor elektrického sedadla spolujazdca

S/HEATER FRT

25A

Vyhrievanie/vetranie 1. sedadla vľavo/vpravo

WASHER

15A

Multifunkčný spínač

BDC2

10A

BDC (ovládač karosérie), spínač vonkajšej kľučky vodiča, spínač vonkajšej kľučky spolujazdca, páka ATM, jednotka/senzor digitálneho kľúča 2.0

A/BAG2

10A

Jednotka ovládania airbagu

HEATED MIRROR

7,5 A

Ľavé/pravé vonkajšie vyhrievané zrkadlo

A/BAG1

10A

Jednotka ovládania airbagu

USB CHARGER

15A

Ľavá/pravá nabíjačka USB v batožinovom priestore, ľavá/pravá nabíjačka USB pre 1. sedadlo

MULTI MEDAI2

10A

Prístrojový panel, HUD (čelný displej), MTC, bezdrôtová nabíjačka, parkovacia jednotka ADAS, ľavý/pravý zadný rohový radar

P/WINDOW RH

25A

Motor okna s elektrickým ovládaním na pravej strane

SUNROOF

40 A

Motor panoramatického strešného okna

S/HEATER RR

15A

Vyhrievanie 2. sedadla vľavo/vpravo

AMP

25A

Zosilňovač, ISG LDC 450 W

MODULE4

10A

Predná kamera, sklopná/teleskopická jednotka, spínač C/PAD, pohonná jednotka ADAS, ľavý/pravý radar v zadnom rohu, elektrická riadiaca jednotka pre pohon všetkých kolies, DCU (riadiaca jednotka dávkovania), konzolový prepínač, parkovacia jednotka ADAS, predný radar, ľavý/pravý radar v prednom rohu

P/SEAT DRV1

30A

Motor elektrického sedadla vodiča

DR LOCK

20A

Automatické zamykanie/odomykanie všetkých dverí

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Motor elektrického sedadla vodiča

START

10A

Spínač zapaľovania

POWER

TAILGATE

15A

Jednotka elektricky ovládaných dverí batožinového priestoru

P/WINDOW LH

25A

Okno s elektrickým ovládaním na ľavej strane

Poistkový panel v motorovom priestore

Spojovací blok motorového priestoru

Názov poistky

Symbol

Kapacita poistky

Chránený obvod

COOLING FAN

80 A

Elektromotor ventilátora

GCU

60 A

[D2.2] GCU (riadiaca jednotka Glow)

B+2

50 A

PDC (regulátor výkonu)

W/S Heated Glass LH

50 A

Relé vyhrievaného čelného skla na ľavej strane

DCU1

50 A

Svorkovnica motorového priestoru (relé DCU)

BLOWER

50 A

Relé dúchadla

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Modul prívesu

MDPS

100 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

AUX BATT

60 A

Spínač zadnej klimatizácie, motor dúchadla zadnej klimatizácie

B+3

60 A

PDC (regulátor výkonu)

B+6

60 A

Svorkovnica PCB

W/S Heated Glass RH

50 A

Relé vyhrievaného čelného skla na pravej strane

REAR HEATED

40 A

Relé vyhrievania zadného skla

FUEL HEATER

40 A

[D2.2] Relé ohrievača palivového filtra

E-SHIFTER1

30 A

SCU (Riadiaca jednotka elektronického radenia)

B+1

50 A

PDC (regulátor výkonu)

PTC HEATER2

60 A

[D2.2] Relé ohrievača PTC č. 2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (regulátor výkonu)

FUEL PUMP

20 A

Relé palivového čerpadla

HEAD LAMP RH

20 A

PRAVÝ PREDNÝ SVETLOMET

HEAD LAMP LH

20 A

ĽAVÝ PREDNÝ SVETLOMET

MODULE1

10A

Alarm UIP (ultrazvuková ochrana proti vniknutiu)

PTC HEATER1

60A

[D2.2] Relé ohrievača PTC č. 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (elektrické olejové čerpadlo)

B+5

50 A

PDC (regulátor výkonu)

TRAILER2

20 A

Modul prívesu

TRAILER3

20 A

Modul prívesu

TCU1

15 A

[G2.5] TCU

AMS

10 A

Senzor batérie

E-SHIFTER2

10 A

SCU (Riadiaca jednotka elektronického radenia), spínač konzoly

DCU2

20 A

[D2.2] DCU (riadiaca jednotka dávkovania)

DCU3

20 A

[D2.2] DCU (riadiaca jednotka dávkovania)

DCU4

20 A

[D2.2] DCU (riadiaca jednotka dávkovania)

A/CON1

10 A

MTC/DATC
Svorkovnica PCB

Názov poistky

Symbol

Kapacita poistky

Chránený obvod

IG1

40 A

Blok PCB (relé IG1, relé ACC)

IG2

40 A

Blok PCB (relé IG2), relé štartovania

FRT WIPER2

7,5 A

BDC (ovládač karosérie), ECU (riadiaca jednotka motora)

SENSOR6

20 A

[SmartStream D2.2] Predný/zadný senzor oxidov dusíka, senzor PM

[SmartStream G3.5] Senzor kyslíka (horný 2/dolný 2)

SENSOR1

20 A

[SmartStream D2.2] Senzor NOX, stredný senzor NOX

[SmartStream G2.5] Cievka zapaľovania č. 1/2/3/4

[SmartStream G3.5] Cievka zapaľovania č. 1/2/3/4/5/6

ECU2

10 A

ECU (riadiaca jednotka motora)

SENSOR5

10 A

Relé palivového čerpadla

[SmartStream D2.2] Relé palivového čerpadla, relé ohrevu palivového filtra, regulačný ventil tlaku v potrubí

SENSOR8

10 A

[Smartstream D2.2] GCU (riadiaca jednotka Glow), ohrievač palivového filtra

SENSOR9

20 A

[Smartstream D2.2] Vstupný ventil vysokotlakového čerpadla

[Smartstream G3.5] ECU (riadiaca jednotka motora)

[Smartstream G2.5] ECU (riadiaca jednotka motora)

SENSOR3

20 A

ECU (riadiaca jednotka motora)

SENSOR2

15 A

[Smartstream D2.2] Senzor kyslíka (č. 1/č. 2)

[Smartstream G2.5] senzor kyslíka (horný 1/dolný 1)

[SmartStream G3.5] Senzor kyslíka (horný/dolný)

FRT WIPER1

30 A

Blok PCB (relé predného stierača, vysoká poloha, nízka poloha)

RR WIPER

15 A

Blok PCB (relé zadného stierača)

HORN

15 A

Blok PCB (relé klaksóna)

A/CON2

10 A

Blok PCB (relé kompresora klimatizácie)

B/ALARM HORN

15 A

Blok PCB (relé alarmu poplašného zariadenia proti vlámaniu)

E-SHIFTER3

7,5 A

SCU (Riadiaca jednotka elektronického radenia), spínač konzoly

TCU2

10 A

[Smartstream D2.2] DCT TCM (riadiaci modul prevodovky), páka ATM

SENSOR4

10 A

Chladiaci ventilátor

[Smartstream D2.2] Elektromagnetický ventil chladiacej trysky oleja, elektrické vodné čerpadlo, spínač brzdových svetiel, senzor hladiny oleja

[Smartstream G2.5] Elektromagnetický ventil variabilného nasávania, plynulé ovládanie vačkového hriadeľa, elektrický termostat, elektromagnetický ventil regulácie odvzdušňovania

[Smartstream G3.5] Elektromagnetický ventil variabilného nasávania, plynulé ovládanie vačkového hriadeľa, variabilné olejové čerpadlo, elektromagnetický ventil regulácie odvzdušňovania

SENSOR7

15 A

[Smartstream D2.2] Elektrické VGT, ohrievač PTC, ventil olejového čerpadla, chladiaci ventil EGR, relé ohrievača PTC

[SmartStream G2.5] Vstrekovač č. 1/2/3/4

[SmartStream G3.5] Vstrekovač č. 1/2/3/4/5/6

ECU1

15 A

ECU (riadiaca jednotka motora)

ABS3

7,5 A

Riadiaci modul ESP (program elektronickej stabilizácie)

POWER OUTLET2

20 A

Elektrická zásuvka zadnej konzoly

POWER OUTLET1

20 A

Elektrická zásuvka v batožinovom priestore
Relé

Typy relé nájdete v nasledujúcej tabuľke.

Názov relé

Symbol

TYP

DCU Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

W/S Heated Glass #2 Relay

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater #1 Relay

MICRO

PTC Heater #2 Relay

MICRO

W/S Heated Glass #1 Relay

MICRO

Blower Relay

MINI

Rear Heated Relay

MICRO

Poistková skrinka motorového priestoru (Kryt pólov batérie)
