Laadstatuscontrolelampje voor draagbare lader (Type A)

Controlelampje		Meer informatie
PLUG	(Groen)	On (Aan): Voeding aan Knippert: Storing in temperatuursensor van de stekker
PLUG	(Rood)	On (Aan): Bescherming tegen te hoge temperatuur van de stekker Knippert: Waarschuwing te hoge temperatuur van de stekker
POWER		On (Aan): Voeding aan
CHARGE		Knippert: Laden in de spaarstand, alleen de laadindicator licht op.
FAULT		Knippert: laden onderbroken
LAADNIVEAU		Laadstroom 12 A	De laadstroom verandert (3 niveaus) elke keer dat de toets (1) gedurende 1 seconde wordt ingedrukt terwijl de lader is aangesloten op een stroomvoorziening maar niet op de auto.
		Laadstroom 10 A
		Laadstroom 8 A
AUTO	(Groen)	Laadstekker aangesloten
	(Blauw)	Laden
	(Rood)	Knippert: Opladen onmogelijk

NEE	Status/diagnose/tegenmaatregel	NEE	Status/diagnose/tegenmaatregel
1	Aangesloten op stekker (groene lampje brandt) Storing in temperatuursensor van de stekker (groene lampje knippert) Bescherming tegen te hoge temperatuur van de stekker (rode lampje knippert) Waarschuwing te hoge temperatuur van de stekker (rode lampje brandt) (Kia raadt aan om contact op te nemen een officiële Kia-dealer/servicepartner.)	2	Laadstekker op het voertuig aangesloten (groene lampje brandt)
3	Tijdens het opladen Laadindicator (groene lampje knippert) Controlelampje voertuig (blauwe lampje brandt)	4	Voordat u de laadstekker op het voertuig aansluit (rode lampje knippert) Abnormale interne temperatuur Storing in het apparaat (Kia raadt aan om contact op te nemen een officiële Kia-dealer/servicepartner.)
5	Op het voertuig aangesloten (rode lampje knippert) Interne storing in diagnoseapparaat Stroomlek Abnormale interne temperatuur (Kia raadt aan om contact op te nemen een officiële Kia-dealer/servicepartner.)	6	Nadat u de laadstekker op het voertuig hebt aangesloten (rode lampje knippert) Communicatiestoring (Kia raadt aan om contact op te nemen een officiële Kia-dealer/servicepartner.)
7	Storing in temperatuursensor van de stekker (groene lampje knippert) Bescherming tegen te hoge temperatuur van de stekker (rode lampje knippert) Waarschuwing te hoge temperatuur van de stekker (rode lampje brandt) (Kia raadt aan om contact op te nemen een officiële Kia-dealer/servicepartner.)	8	Spaarstand 3 minuten nadat het opladen is begonnen (groene lampje knippert)

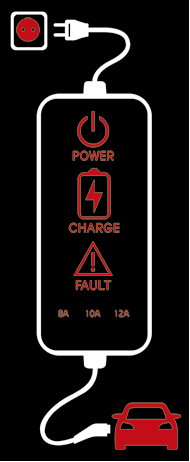

Laadstatuscontrolelampje portable laadkabel (Type B)

Controlelampje		Meer informatie
POWER		On (Aan): Voeding aan
CHARGE		On (Aan): Charge knippert: stroombeperking omwille van hoge temperatuur van de stekker of hoge interne temperatuur
FAULT		Knippert: laden onderbroken
LAADNIVEAU	12	12 A
	10	10 A
	08	8 A
	06	6 A
	De laadstroom verandert elke keer dat de toets (1) minder dan 1 seconde wordt ingedrukt terwijl de lader is aangesloten op een wandcontactdoos maar niet op de auto.

Controlelampje	Meer informatie
Foutcode	On (Aan): Fout tijdens laden/ Fout tijdens zelfdiagnose
	Foutcode	Item	Oorzaak
	E1	CP-communicatie	Voertuigcommunicatiefout
	E2	Lekkage	Stroomlek
	E3	Lekkage	Fout in lader
	E4	Stekkertemperatuur	Waarschuwing oververhitting stekker
	E5		Temperatuurstoring stekker
	E6		Fout in lader
	E7	Te hoge stroomsterkte	Waarschuwing overstroom bij laden
	E8	Interne temperatuur	Oververhitting van lader
	E9	Interne temperatuur	Fout in lader
	F1	Relais zekering	Fout in lader
	F2	GM/I	Slechte aarding van aansluiting
	F3	SMPS Stroomstoring	SMPS-fout (storing in de spanning)
	F4	SMPS Stroomstoring	SMPS-fout (abnormale spanning)
	F5	CP-spanningsfout	CP (-) spanningsfout
	F6	CP-spanningsfout	CP (+) spanningsfout
	F7	Fout temperatuursensor	Fout stekker temperatuursensor
	F8	Fout temperatuursensor	Fout in interne temperatuursensor van PCB

Status/diagnose/tegenmaatregel (Type B)

Laadstekker op het voertuig aangesloten (groene POWER-lampje brandt)
Stekker verbonden met een contactdoos (groene controlelampje Power brandt)

Tijdens het opladen

Laadindicatorlampje (groen POWER-lampje brandt / blauw CHARGE lampje brandt)
Laadstroom

Voordat u de laadstekker op het voertuig aansluit (groene POWER-lampje brandt, rode storingslampje knippert)

Abnormale temperatuur
Storing in CCB (In-Cable Control Box)

Aangesloten op het voertuig (groene controlelampje Power brandt, rode storingslampje knippert)

Storing in diagnoseapparaat
Stroomlek
Abnormale temperatuur

Foutcode stroomlek (groene controlelampje Power brandt, rode storingslampje knippert)

Als u de stekker van de lader ontkoppeld heeft en weer in het stopcontact heeft gestoken, lost u de foutmelding op door 2 seconden of langer op de toets te drukken.

Spaarstand

Het controlelampje van het laadniveau gaat uit als de status langer dan een 1 minuut niet wijzigt.
