1. Activeer bij ingetrapt rempedaal de parkeerrem.

2. Zet alle schakelaars UIT, zet de selectiehendel in P (parkeren) en zet de auto UIT.

   Als u probeert te laden terwijl de selectiehendel niet in stand P (parkeren) staat, zal deze automatisch naar P (parkeren) worden verplaatst.

   U dient uit veiligheidsoverwegingen de batterij echter alleen te laden met de selectiehendel in stand P.

3. Open de laadklep door op het pictogram op de laadklep te drukken. De laadklep zal niet open gaan als het autoportier is vergrendeld.



   WAARSCHUWING

   Indien u de laadklep niet kunt openen omdat het vriest, moet u hier licht op tikken of ijs in de nabijheid van de laadklep verwijderen. Probeer niet om de laadklep met kracht te openen.

   De laadklep is mogelijk kapt als hij met geweld geopend is.



   OPMERKING

   De laadklep wordt ontgrendeld als het bestuurdersportier wordt ontgrendeld

   De laadklep ontgrendelen:

   • Druk op de ontgrendeltoets van de Smart Key.

   • Druk op de middelste portierontgrendeltoets op de armleuningrand van het portier van de bestuurder

   • Trek de binnengreep van het bestuurdersportier naar buiten

   De laadklep wordt vergrendeld als alle portieren worden vergrendeld

   De laadklep vergrendelen:

   • Druk op de vergrendeltoets van de Smart Key.

   • Druk op de middelste portiervergrendeltoets op de armleuningrand van het portier van de bestuurder

   * Alle portieren worden automatisch vergrendeld zodra de rijsnelheid hoger wordt dan 15 km/u (9,3 mph).

   De laadklep wordt ook vergrendeld bij een rijsnelheid van meer dan 15 km/u (9,3 mph).

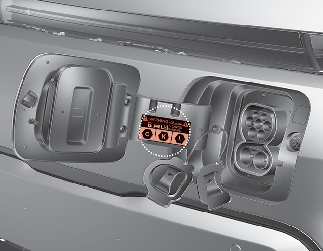

4. Open de klep van de AC-laadaansluiting en druk op de ontgrendeling (1) van het klepje voor de aansluiting voor de AC-lader om het klepje te openen.




   LET OP

   Om de laadstekker aan te sluiten, ontgrendelt u het portier zodat de vergrendeling van de laadstekker wordt ontgrendeld.

   Als u dit niet doet, kan er schade ontstaan aan de laadstekker en de laadaansluiting op de auto.

5. Controleer of er stof of andere verontreinigingen op de laadstekker en de laadaansluiting aanwezig zijn.

6. Houd de handgreep van de laadstekker vast en sluit de laadstekker aan op de laadaansluiting voor de AC-lader. Druk de stekker aan totdat u een klikkend geluid hoort. Als de laadstekker en de laadaansluiting niet goed contact maken, kan er brand ontstaan.

* Zie de handleiding van iedere AC-lader voor meer informatie over laden en loskoppelen.

* De vorm van de laadstekker kan verschillen per fabrikant.

* Laadstekker in LOCK-modus van de AC-laadstekker

Wanneer de laadstekker en de laadaansluiting met elkaar zijn verbonden, kunt u de modus kiezen door de toets in te drukken. Afhankelijk van de geselecteerde modus, zal de laadstekker op een verschillend moment worden vergrendeld.

Constante modus: Wanneer de laadstekker goed is aangesloten, wordt deze automatisch vergrendeld.

Tijdens laadmodus: Wanneer de laadstekker goed is aangesloten en met laden wordt begonnen, wordt de laadstekker vergrendeld.

Raadpleeg voor meer informatie het onderdeel Laadstekker in LOCK-modus van de AC-laadstekker.

1. Sluit de laadplug aan op de elektrische aansluiting (220 V) van een AC-laadpunt om te beginnen met laden.

   AC-lader



2. Controleer of het laadindicatielampje voor de hoogspanningsbatterij in het instrumentenpaneel AAN gaat. Er wordt niet geladen wanneer het laadindicatielampje niet brandt.

   Als de laadstekker en laadplug niet goed aangesloten zijn, dan moet de laadkabel opnieuw aangesloten worden om te beginnen met laden.




   LET OP

   • U kunt met laden beginnen als de toets START/STOP in stand OFF staat en de selectiehendel in stand P (parkeren) staat. Nadat het laden begonnen is, kunt u elektrische systemen zoals de radio gebruiken door de toets START/STOP in stand ACC of ON te zetten.

   • Als u de selectiehendel van stand P (parkeren) in stand R (achteruit), stand N (neutraal) of stand D (rijden) zet, wordt het laden onmiddellijk onderbroken. Als u het laden nogmaals wilt starten zet u de selectiehendel in stand P (parkeren) en zet u de toets START/STOP in stand OFF. Neem de laadkabel los en sluit hem weer aan om nogmaals te beginnen met laden.

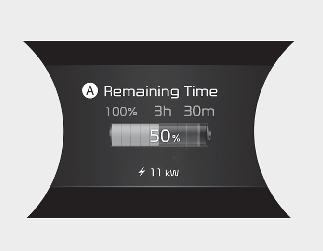

3. Nadat het laden gestart is, wordt de geschatte laadtijd gedurende ongeveer 1 minuut weergegeven op het instrumentenpaneel.

   Als u tijdens het laden het bestuurdersportier opent, wordt de geschatte laadtijd eveneens gedurende ongeveer 1 minuut weergegeven op het instrumentenpaneel.

   Als er een laadprocedure is gepland, wordt de geschatte laadtijd weergegeven als “--”.



A:Resterende tijd
